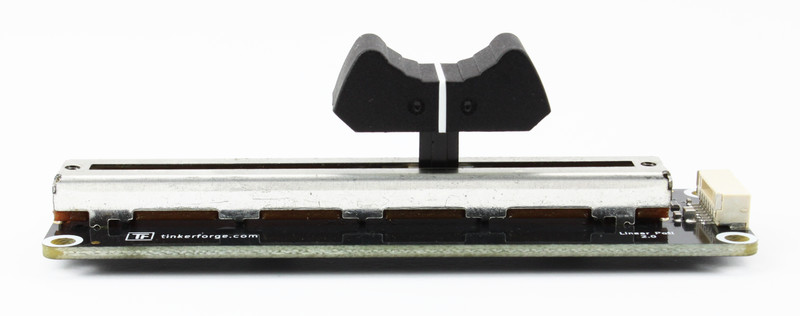

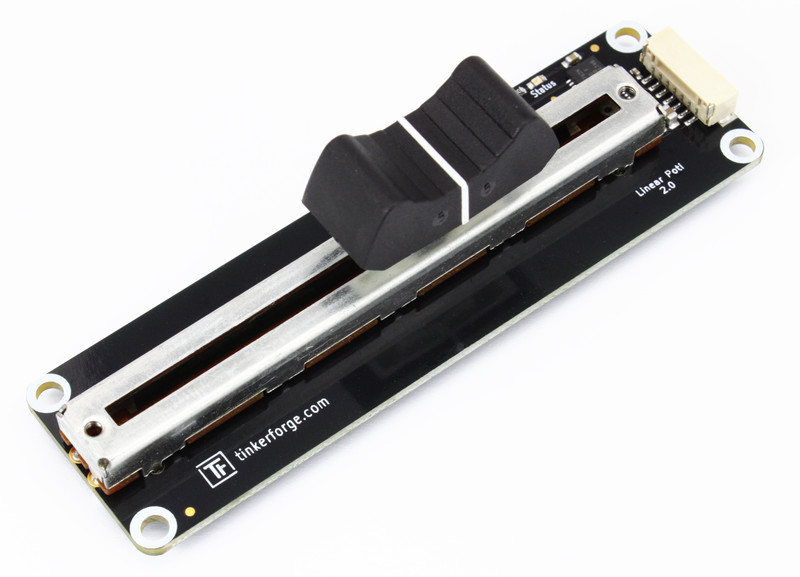

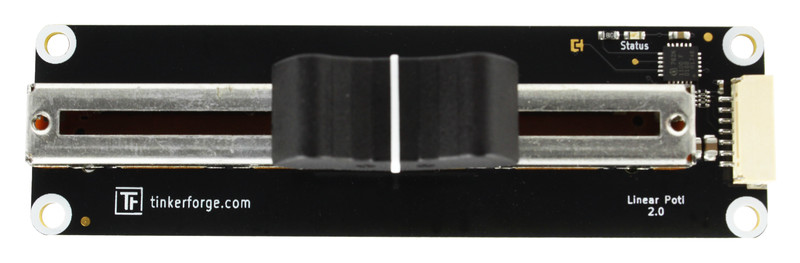

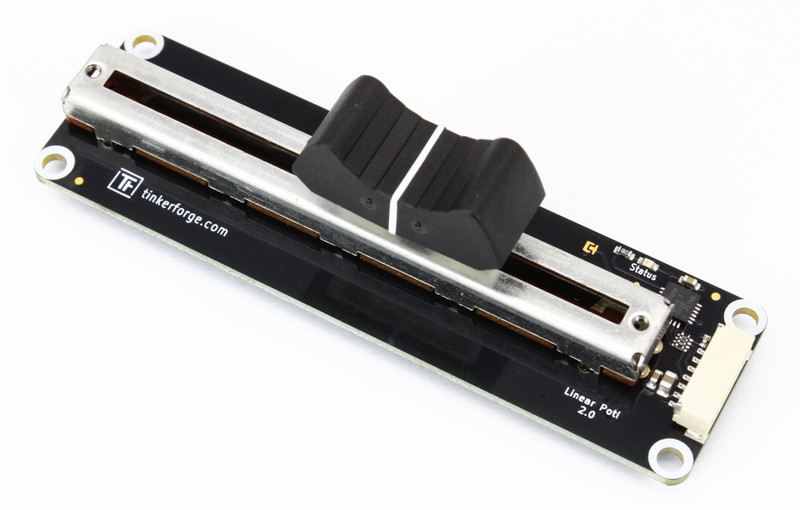

Linear Poti Bricklet 2.0

Features

  • 59mm Linear-Potentiometer
  • Ausgabe der Position von 0% bis 100% in 1% Schritten

Beschreibung

Das Linear Poti Bricklet ist mit einem Linear-Potentiometer ("Fader", "Slider") ausgestattet. Ein Brick kann die Position des Sliders auslesen. Zusätzlich können Events konfiguriert werden die bei einer definierten Position des Sliders ausgelöst werden.

Dieses Bricklet kann für Steuerungsaufgaben genutzt werden, wie z.B. das Einstellen der Lautstärke eines Mediaplayers.

Technische Spezifikation

Eigenschaft Wert
Linear-Potentiometer 59mm (2,32") einstellbare Länge
Stromverbrauch 42mW (8.4mA bei 5V)

Position 0% - 100% (Slider unten - Slider oben) in 1% Schritten

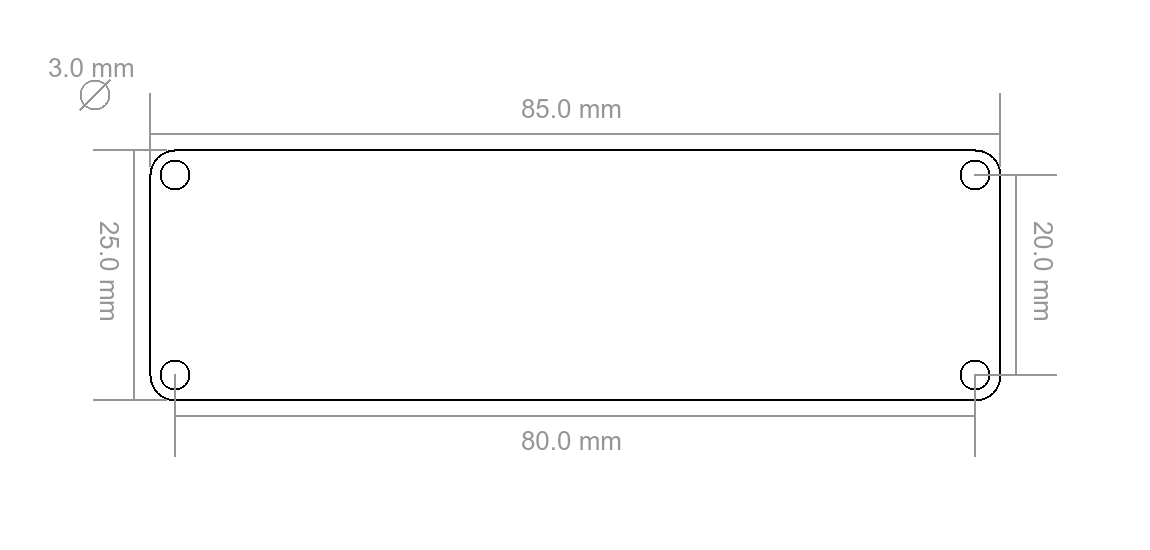

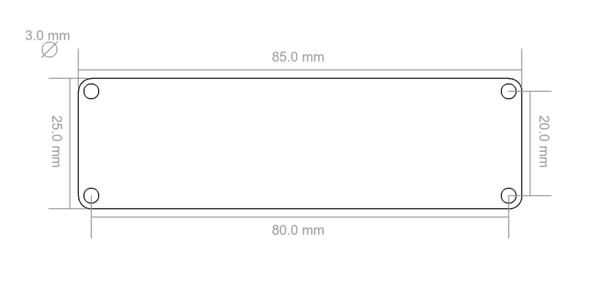

Abmessungen (B x T x H) 25 x 85 x 20mm (0,98 x 3,35 x 0,78")*
Gewicht 14g*

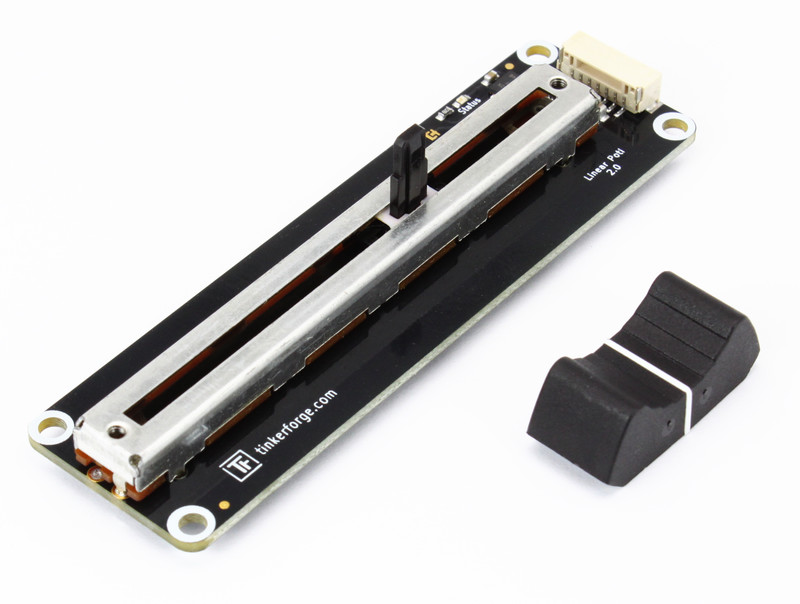

* ohne Knopf

Ressourcen

Erster Test

Um ein Linear Poti Bricklet 2.0 testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Linear Poti Bricklet 2.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden.

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Linear Poti Bricklet 2.0" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert sollte der Tab wie im folgenden Bild aussehen.

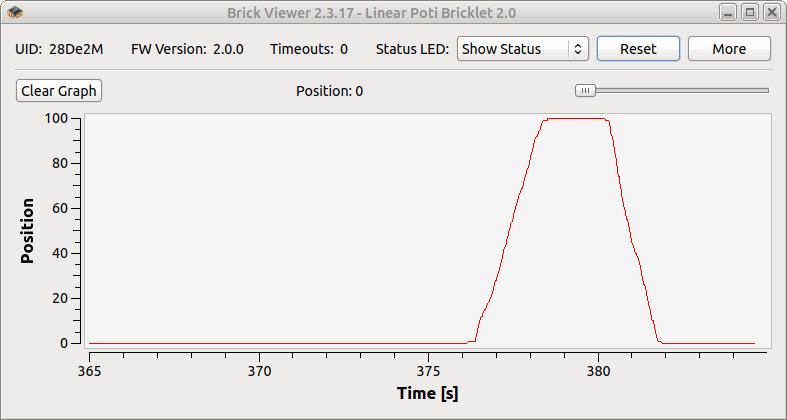

Linear Poti Bricklet 2.0 im Brick Viewer

Der Graph ist durch hoch und runter bewegen des Sliders entstanden.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Linear Poti Bricklet 2.0 und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

Ein laser-geschnittenes Gehäuse für das Linear Poti Bricklet 2.0 ist verfügbar.

Gehäuse für Linear Poti Bricklet 2.0

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Abstandshalter an das Bricklet,
  • schraube Unterteil an untere Abstandshalter,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Unterteil und
  • schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Linear Poti Bricklet Gehäuses:

Explosionszeichnung für Linear Poti Bricklet 2.0

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C/C++ für Mikrocontroller API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
openHAB API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
