Wandler-Stromzähler SDM630MCT-V2 MID

Mehr Ansichten

Wandler-Stromzähler SDM630MCT-V2 MID
148,75 €
Inkl. 19% MwSt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

ODER
Beschreibung

Details

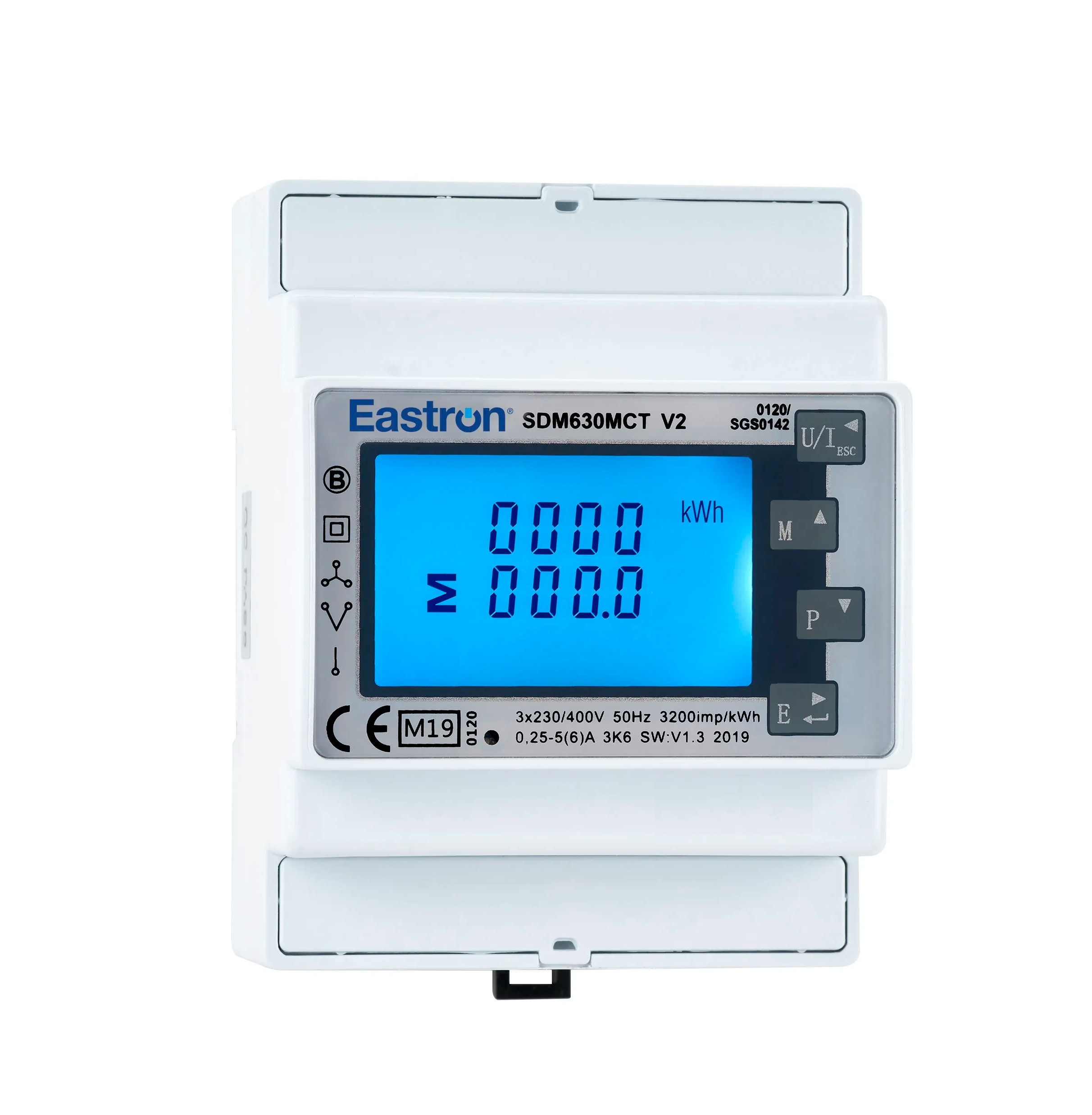

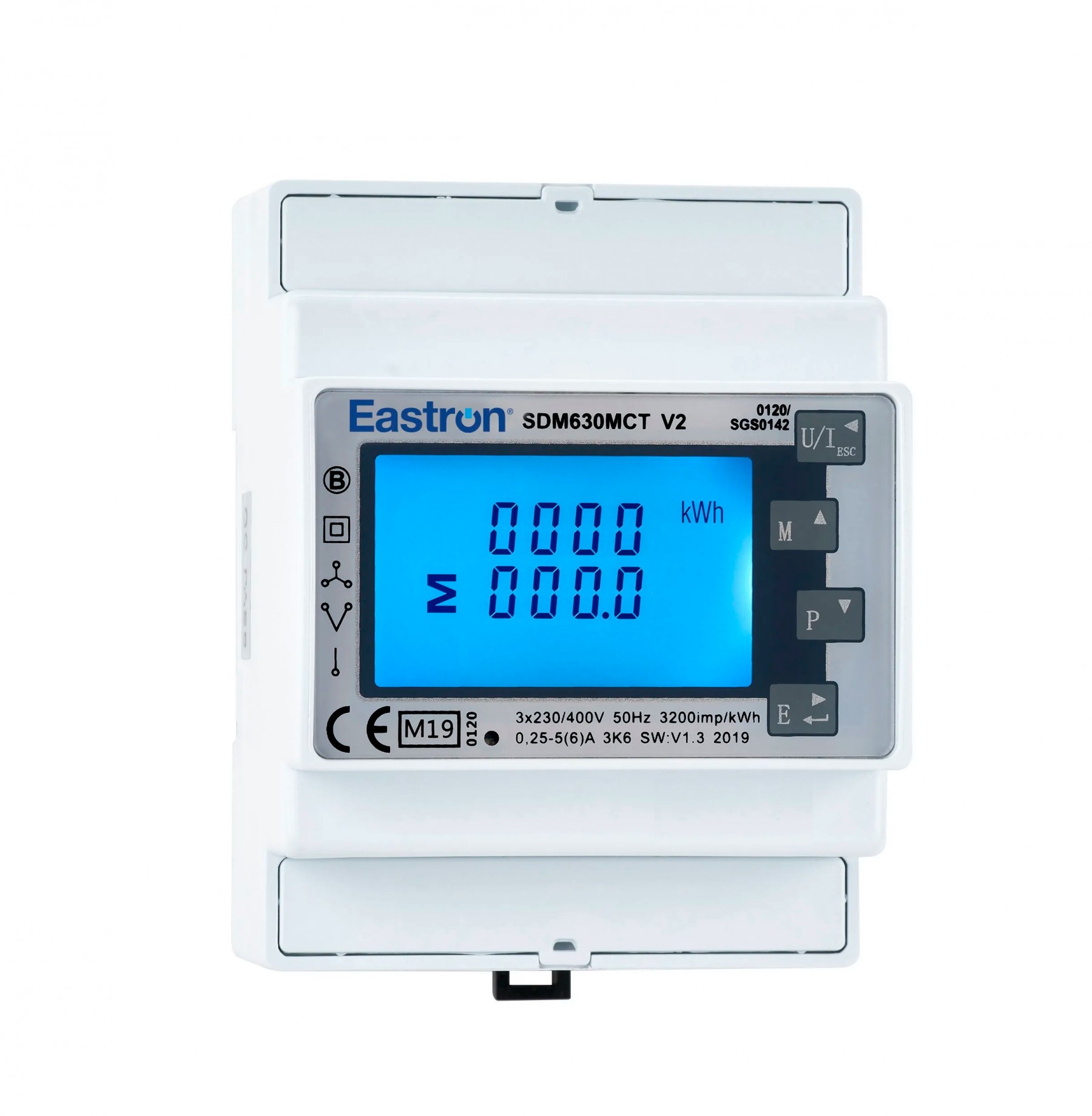

Es handelt sich um einen Eastron SDM630MCT-MOD-MID-V2 Zweirichtungs-Wandlerstromzähler mit RS485 Modbus RTU Schnittstelle. Der Zähler ist MID 2023 geeicht.

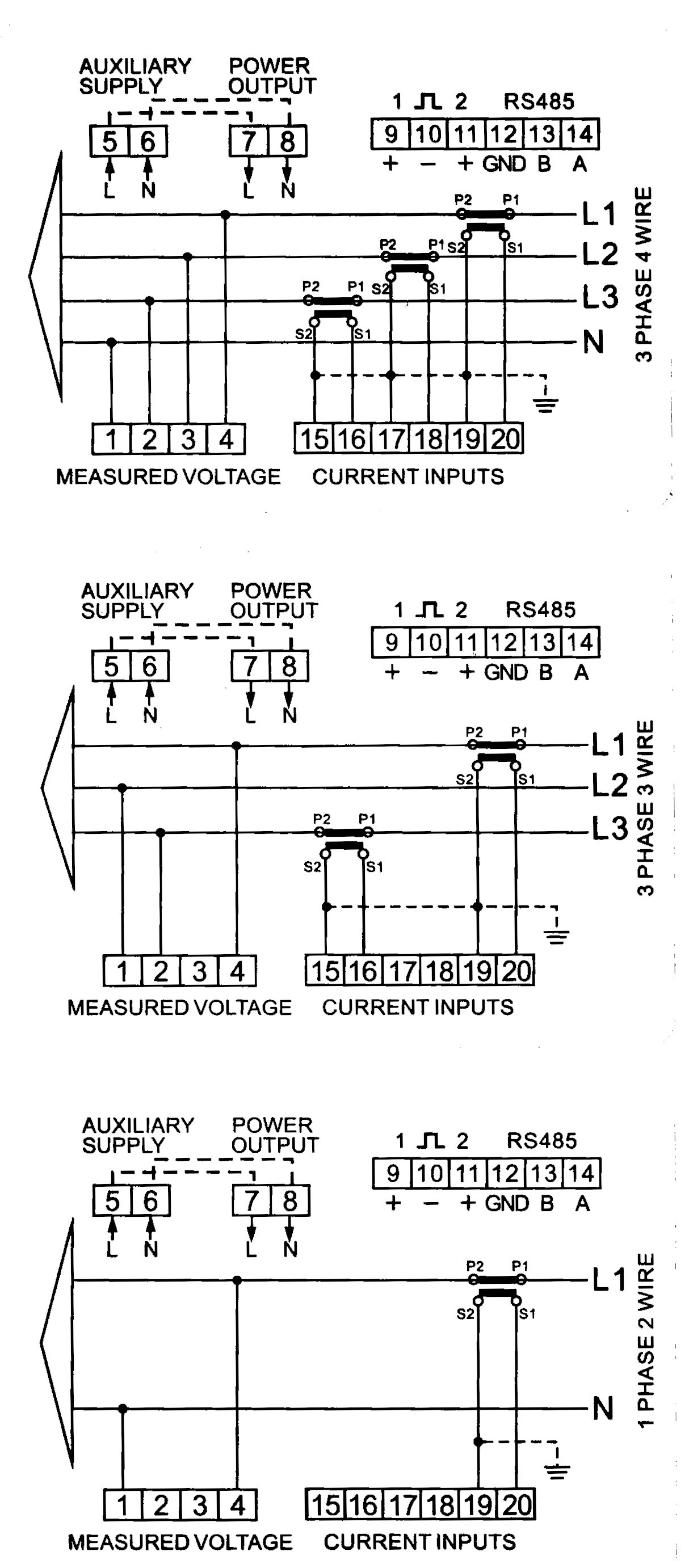

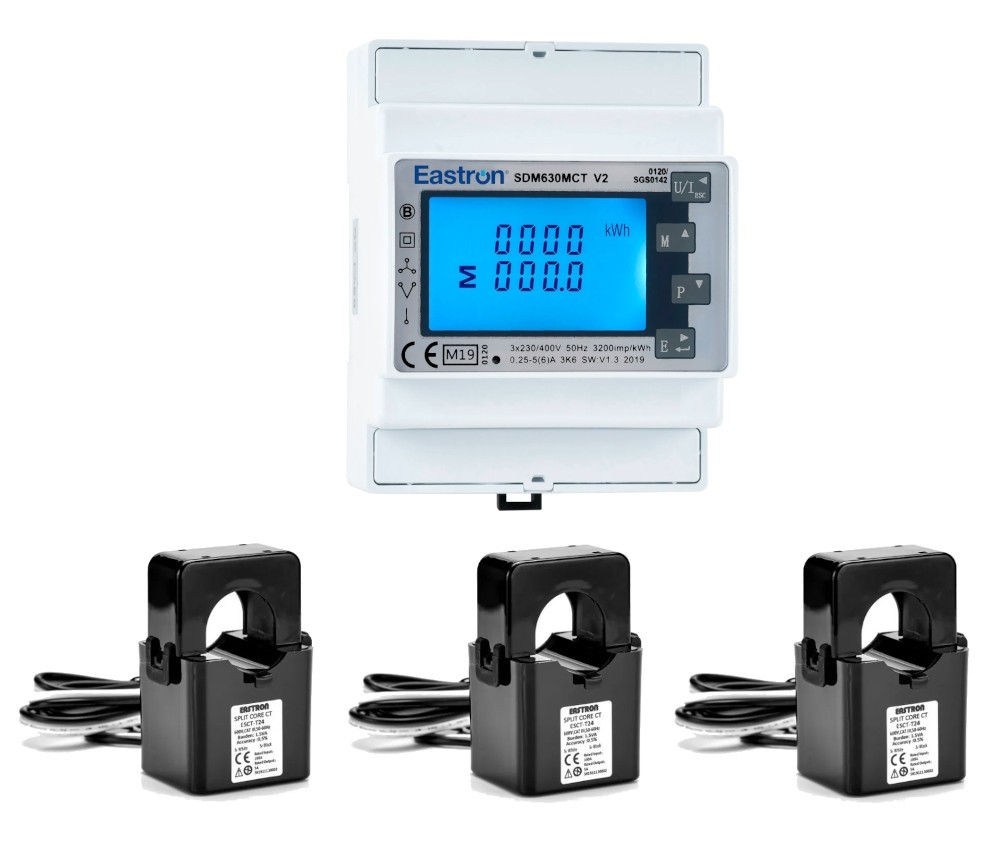

Der Stromzähler kann 1-, 2- und 3-phasig messen. Zur Strommessung ist pro Phase ein Stromwandler notwendig. Wir bieten in unserem Shop direkt einen 100A/5A Stromwandler an. Dieser kann also maximal bis 100A messen und besitzt ein Current Transfer Ratio von 100A/5A = 20. Dieser Wert ist als CT Ratio im SDM630MCT zu konfigurieren. Es können aber auch andere Stromwandler, zum Beispiel mit höheren Maximalströmen am SDM630MCT angeschlossen werden. Das CT Ratio ist entsprechend anzupassen.

Achtung der SDM630MCT kann nur einmal konfiguriert werden! Dies dient dazu, dass der Zähler nicht im eingebauten Zustand manipuliert werden kann um ggf. die Energiemessungen zu verfälschen.

Folgende Werte ermittelt der Stromzähler:

  • Phase to Neutral Voltage (V)
  • Phase Current (A)
  • Voltage Total Harmonic Distortion (U%THD)
  • Current Total Harmonic Distortion (I%THD)
  • Frequency (Hz)
  • Power Factor (PF)
  • Current Max Demand (MD A)
  • Power Max Demand (MD kW)
  • Active Power (kW)
  • Reactive Power (kVAr)
  • Apparent Power (kVA)
  • Import Active Energy (kWh)
  • Export Active Energy (kWh)
  • Total Active Energy (kWh)
  • Import Reactive Energy (kVArh)
  • Export Reactive Energy (kVArh)
  • Total Reactive Energy (kVArh)
