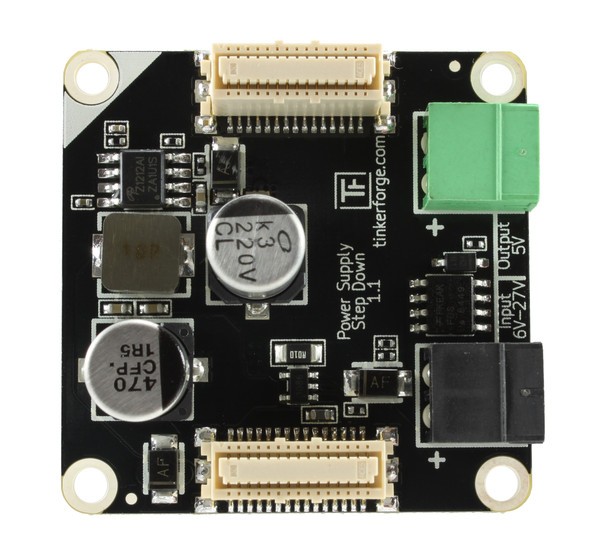

Step-Down Power Supply

Step-Down Power Supply

Mehr Ansichten

Step-Down Power Supply

0,00 €

Inkl. 19% MwSt., zzgl. Versandkosten

Verfügbarkeit: Auf Lager

  • Versorgt einen Stapel von Bricks mit 5V
  • Kann an Bricks angeschlossen Motoren versorgen (z.B. DC Brick)

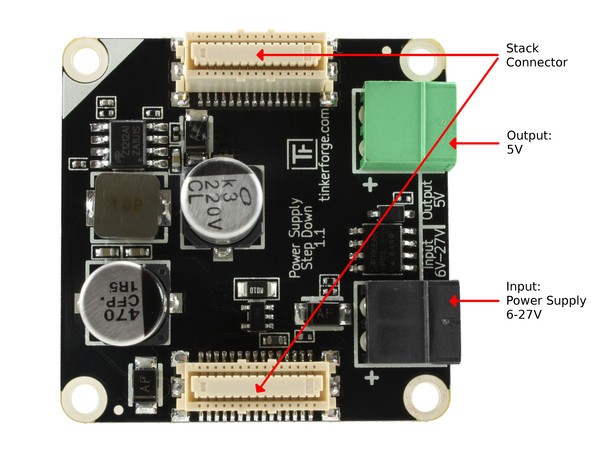

  • Eingangsspannung 6V bis 27V DC

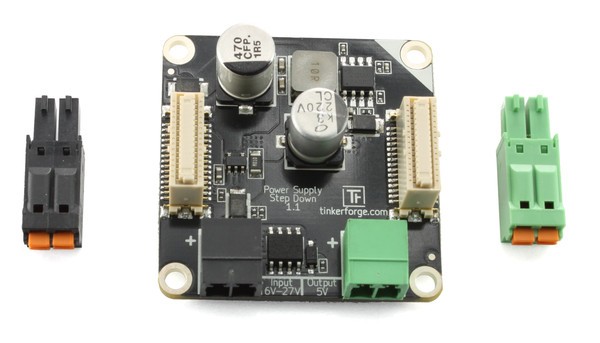

  • Zusätzlich Ausgangsspannung 5V (seit Hardwareversion 1.1)
Step-Down Power Supply   +22,99 €

* Pflichtfelder

Beschreibung

Details

Die Step-Down Power Supply kann verwendet werden um einen Stapel von Bricks und Bricklets mit Strom zu versorgen. Sie ist mit einem effizienten Step-Down Regler ausgestattet und wird unter einen Stapel gesteckt. Von dort stellt sie die 5V bereit die von Bricks und Bricklets benötigt werden. Zusätzlich speist sie die externe Versorgungsspannung in die Stapelstromversorgung ein. Sie ist nicht zwingend notwendig um einzelne Bricks zu betreiben, sondern ist für die Verwendung in Stapeln vorgesehen.

Es gibt verschiedene Anwendungsfälle. Die Step-Down Power Supply ermöglicht Stapel über Batterien zu versorgen. Solche Stapel können dann über kabelgebundene oder drahtlose Master Extensions kommunizieren. Die Step-Down Power Supply ermöglicht kann auch genutzt werden um über den Stapel DC Motoren, Servos oder Schrittmotoren zu versorgen (über die Stapelstromversorgung mit bis zu 27V DC) ohne eine weitere externe Spannungsquelle an den entsprechenden Motortreiber Brick anschließen zu müssen. Falls der Stromverbrauch großer Stapel die 500mA überschreitet die ein normaler USB Anschluss liefern kann, so kann hier die Step-Down Power Supply einspringen und die Stromversorgung des Stapels übernehmen.

Der erlaubt Eingangsspannungsbereich betragt 6V bis 27V DC. Ein Master Brick kann den Stromverbrauch und die Spannung der externen Stromversorgung messen. Ströme unter 200mA können nicht zufriedenstellend gemessen werden.

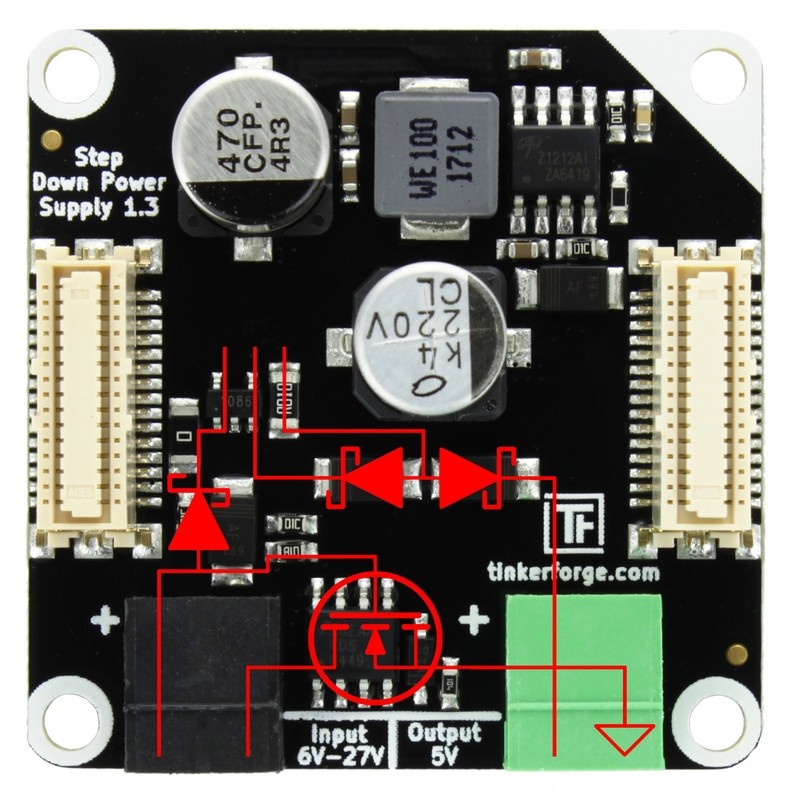

Seit Hardware Version 1.3 hat die Step-Down Power Supply Verpolungsschutz auf beiden Steckern und ist auch gegen eine versehentliche Vertauschung der Stecker abgesichert.

Technische Spezifikation

EigenschaftWert
Stromverbrauch 20-30mA, abhängig von der Eingangsspannung

Minimale/Maximale Eingangsspannung 6V/27V DC
Maximaler Ausgangsstrom 5V Versorgung: 3A
Durchleitung für Motortreiber Bricks: 5A

Hardware Version 1.3

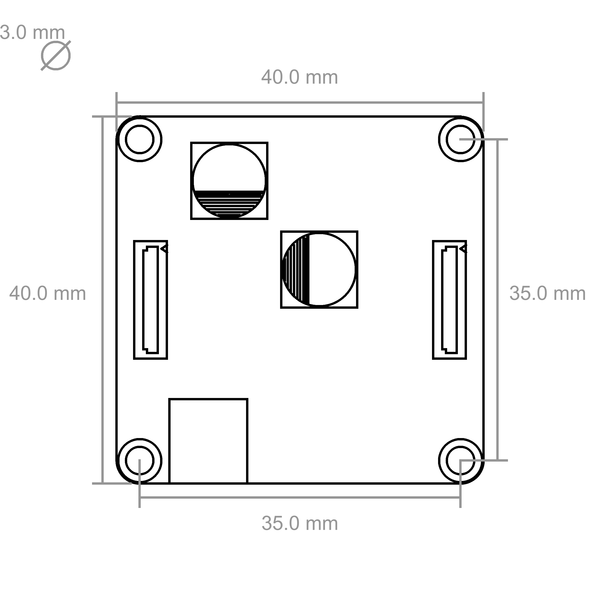

Abmessungen (B x T x H) 40 x 40 x 16mm (1,57 x 1,57 x 0,63”)
Gewicht 14g
