Das Hutschienengehäuse kann genutzt werden um Tinkerforge Bricks und Bricklets komfortabel auf Hutschienen zu befestigen.

In dem Gehäuse können insgesamt 8 Industrial Bricklets und ein Stack mit vier Bricks befestigt werden. Es kann somit, das gesamte Industrial Sortiment in das Gehäuse eingesetzt werden und je nach Verwendung mit weiteren Bricks und Master Extensions aufgewertet werden.

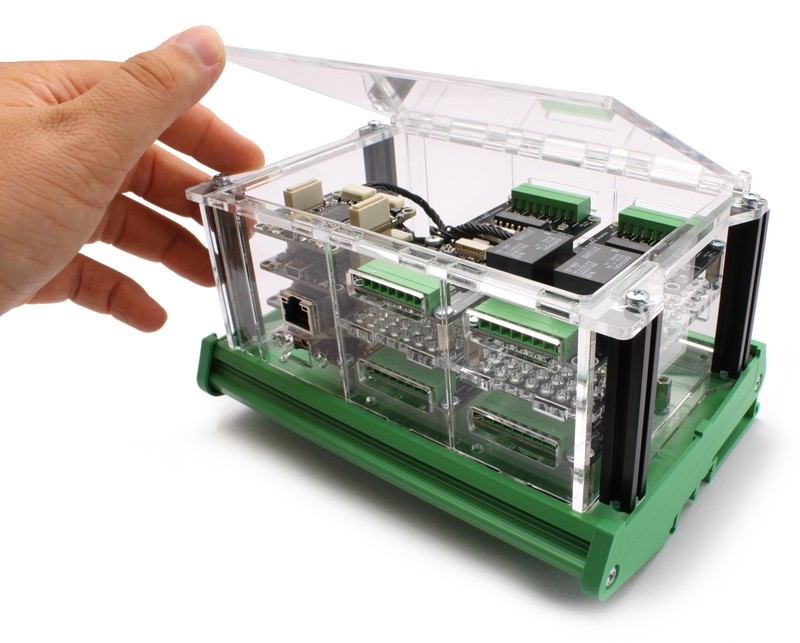

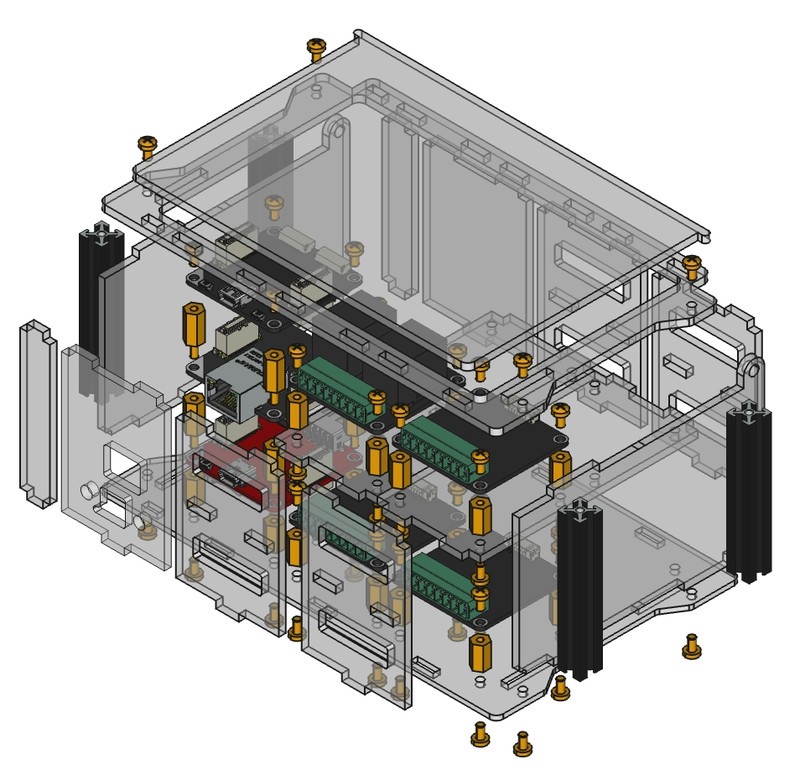

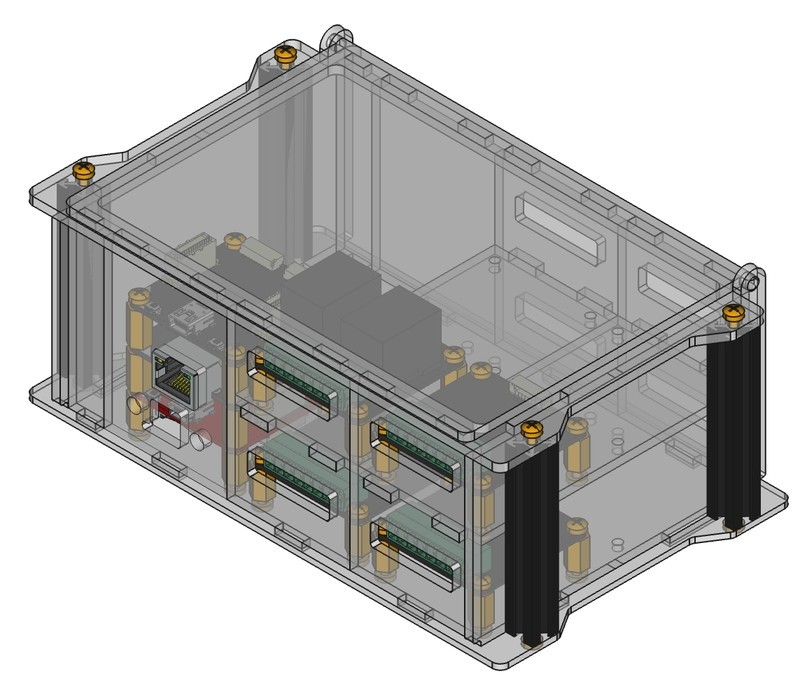

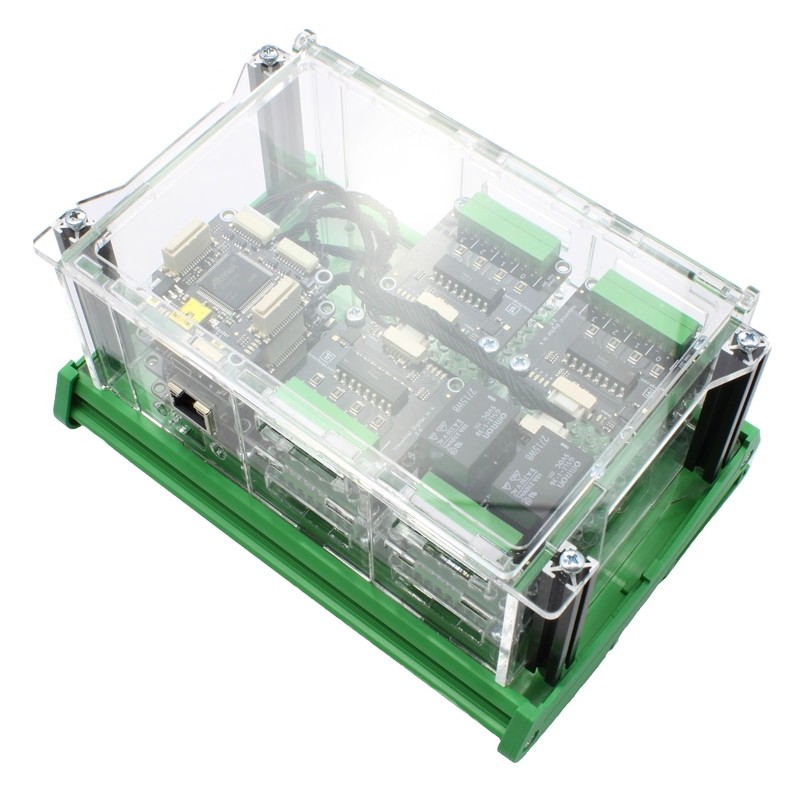

Eine mögliche Bestückung des Hutschienengehäuses kann wie folgt aussehen:

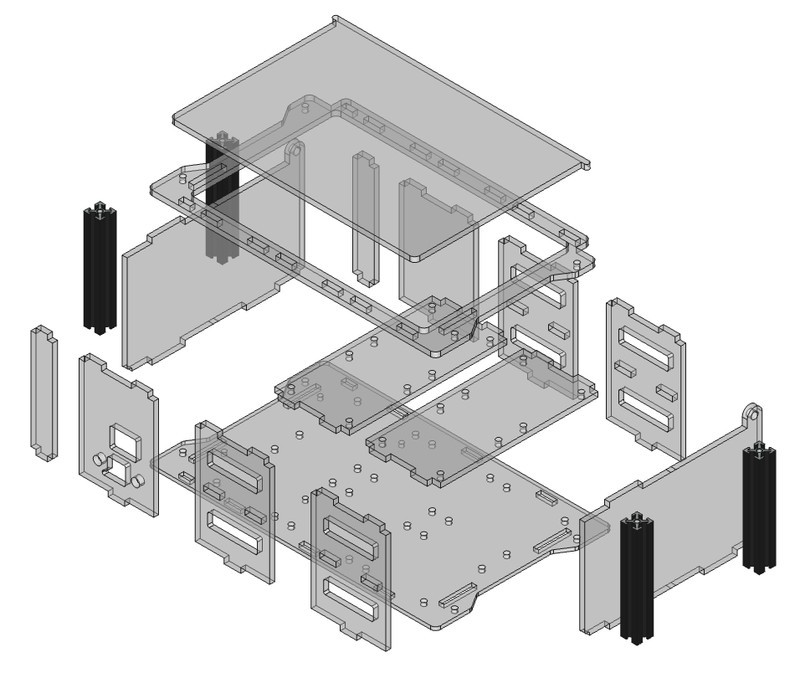

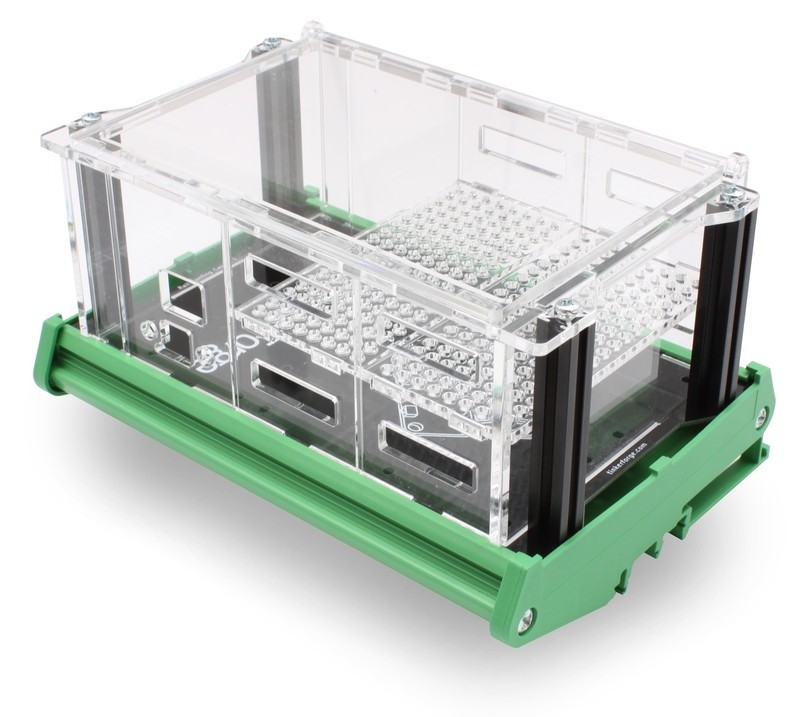

In den Seitenteilen sind bereits Aussparungen für die jeweiligen Anschlüsse vorhanden, damit die verwendeten Module optimal genutzt werden können. Aufgrund der modularen Bauweise ist es möglich jedes Seitenteil individuell zu platzieren. Dadurch kann das Gehäuse speziell an die eigene Anwendung angepasst werden.

Auf der Zweiten Ebene ist es auch möglich Bricklets zu nutzen die nicht im Industrial-Bricklet-Form-Faktor sind. Dazu kann das Bricklet einfach auf die Montageplatte in der zweiten Ebene geschraubt werden. Beispiele dafür sind das RS232 Bricklet 2.0 und das RS485 Bricklet oder auch ein OLED128x64 Bricklet, welches durch den transparenten Deckel Statusinformationen anzeigen kann.

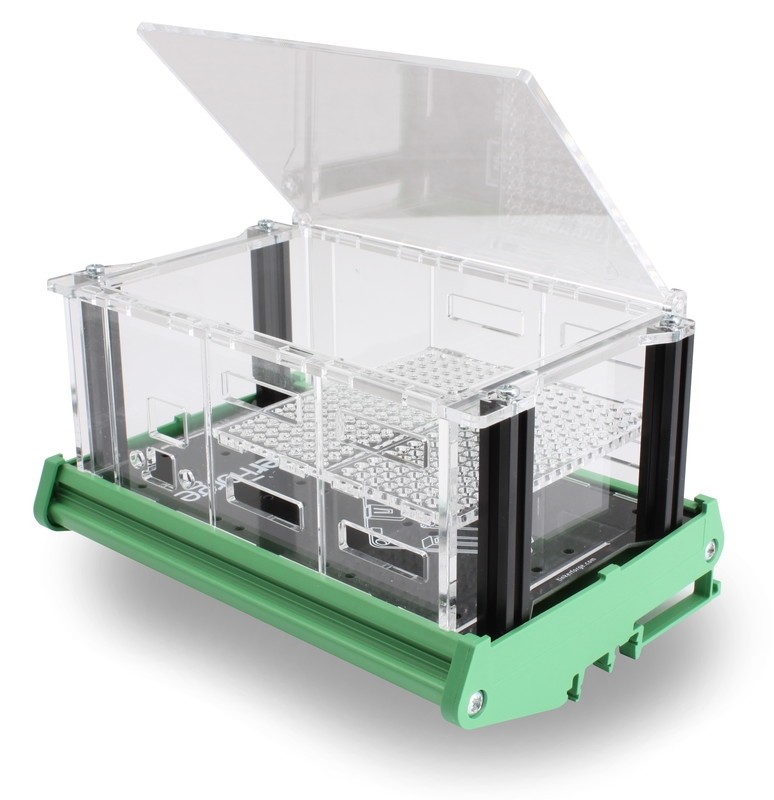

Der Deckel kann aufgeklappt werden und schützt im geschlossenen Zustand die Module vor Staub und Verschmutzungen jeglicher Art.

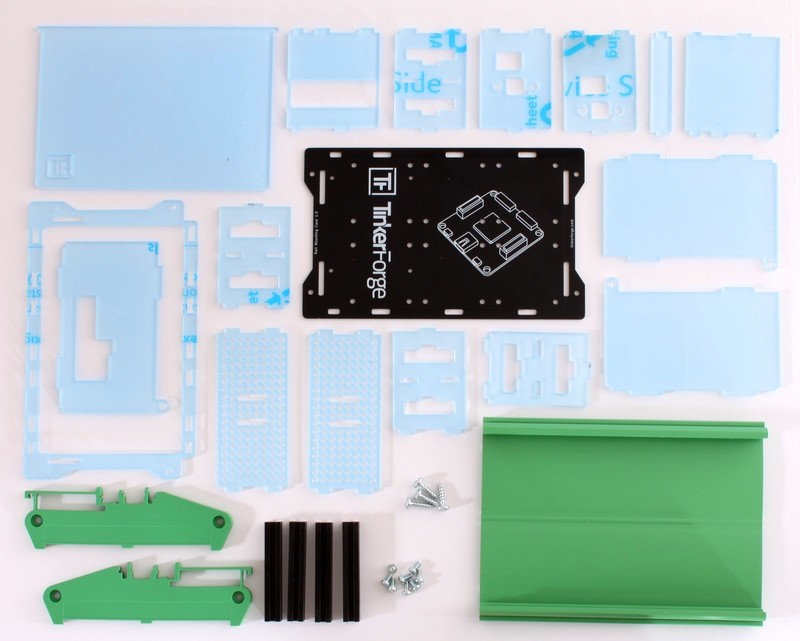

Das Gehäuse beinhaltet

  • 8x M3 Schraube 6mm,
  • 1x Hutschienenbefestigungshalter mit Füßen und dazugehörigen Schrauben,
  • 1x FR4 Halteplatte (schwarz),
  • 16x Plastik-Teile (4x Vorder/Rück-Wand für Bricklets, 3x Vorder/Rück-Wand für Bricks mit unterschiedlichen Ausschnitten, 2x Vorder/Rück-Wanderweiterungen, 2x Oberteil mit Deckel, 2x Seitenwand, 1x Raspberry Pi Seitenwand und 2x Montageplatte für zweite Ebene) und
  • 4x MakerBeam 60mm.

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss entfernt werden.

Abmessungen (B x T x H): 178 x 104 x 128mm
