Konstruktion - RED Brick und Touchscreen anbringen¶
Anstatt von einem externen PC kann der Kameraschlitten auch von einem RED Brick mit HDMI Touchscreen gesteuert werden. Das RED Brick Add-on für den Kameraschlitten besteht aus den folgenden Teilen:
- 1x MakerBeam 150mm, 6 Stk., schwarz
- 1x MakerBeam 60mm, 8 Stk., schwarz
- 1x Selbstsichernde M3 Muttern, 100 Stk
- 1x MakerBeam Eck-Verbinder, 12 Stk.
- 1x MakerBeam 45° Verbinder, 12 Stk.
- 1x RED Brick (inklusive SD Karte 8GB (RED Brick Image), Mini USB Kabel 180cm, Micro HDMI Kabel 90cm und Befestigungskit 12mm)
- 1x HDMI Display 12,7cm (5", 800x480 mit Touchscreen)
Das Add-on beinhaltet keine 6mm und 12mm Schrauben. Es sollten beim Zusammenbau des Kameraschlittens ausreichend Schrauben übrig geblieben sein.
Bemerkung
Im Moment beinhaltet das Add-on kein Micro USB Kabel um den Touchscreen mit Strom zu versorgen und am RED Brick anzuschließen. Vorerst muss ein passendes Kabel extern beschafft werden.
Stützen¶

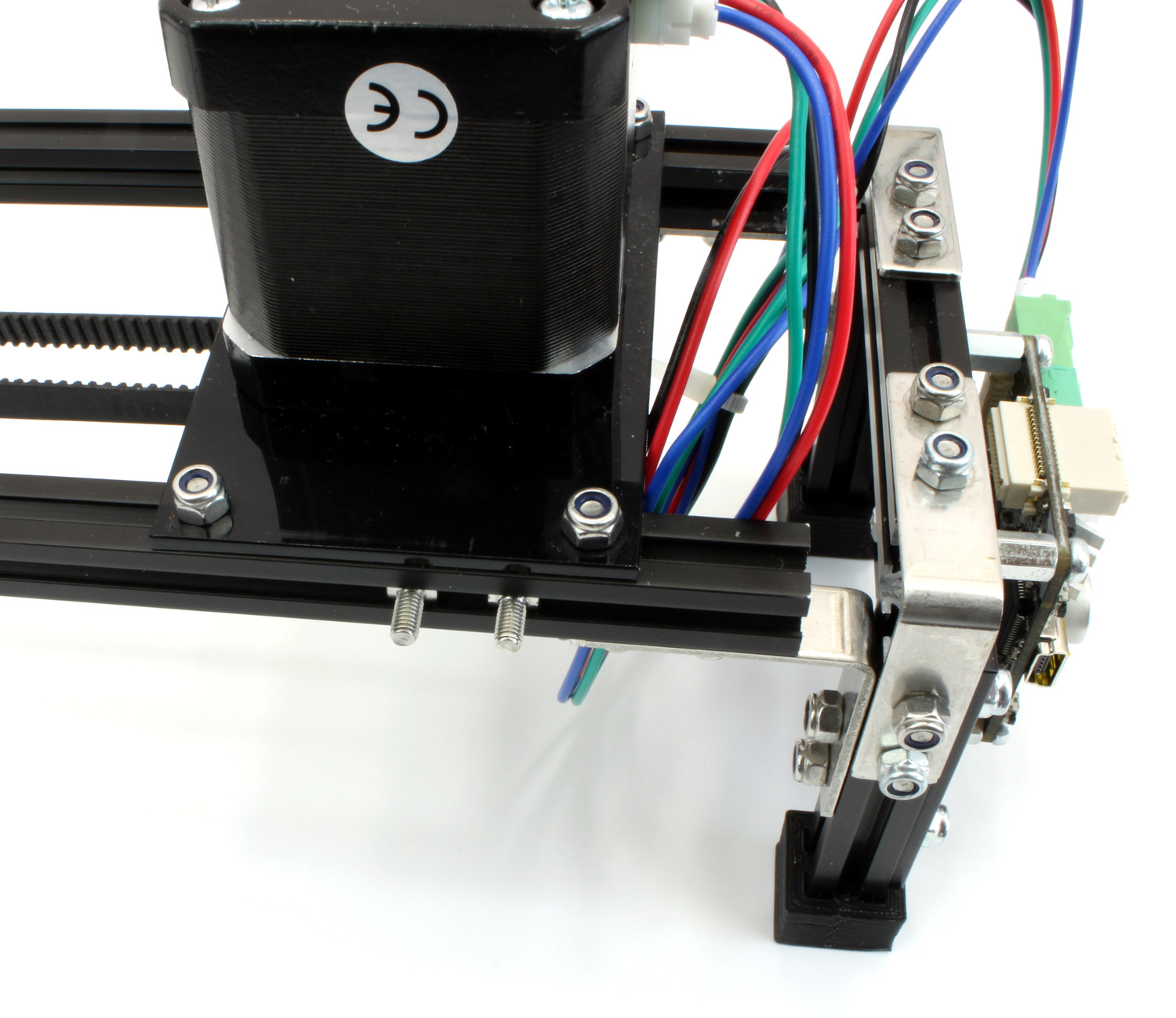

Um die Stützen für den Touchscreen anbringen zu können, müssen vier 6mm Schrauben am Rahmen angebracht werden:
- Löse die unteren selbstsichernden Muttern, die das stapel-seitige Beinpaar an den langen MakerBeams des Rahmens befestigt.
- Trenne das Beinpaar soweit vom Rest des Rahmens, dass die langen MakerBeams rund 1cm vom Querbalken des Beinpaares entfernt sind.
- Schiebe jeweils zwei 6mm Schrauben in die Seiten der langen MakerBeams hinein.
- Verbinde das stapel-seitige Beinpaar wieder mit dem Rest des Rahmens

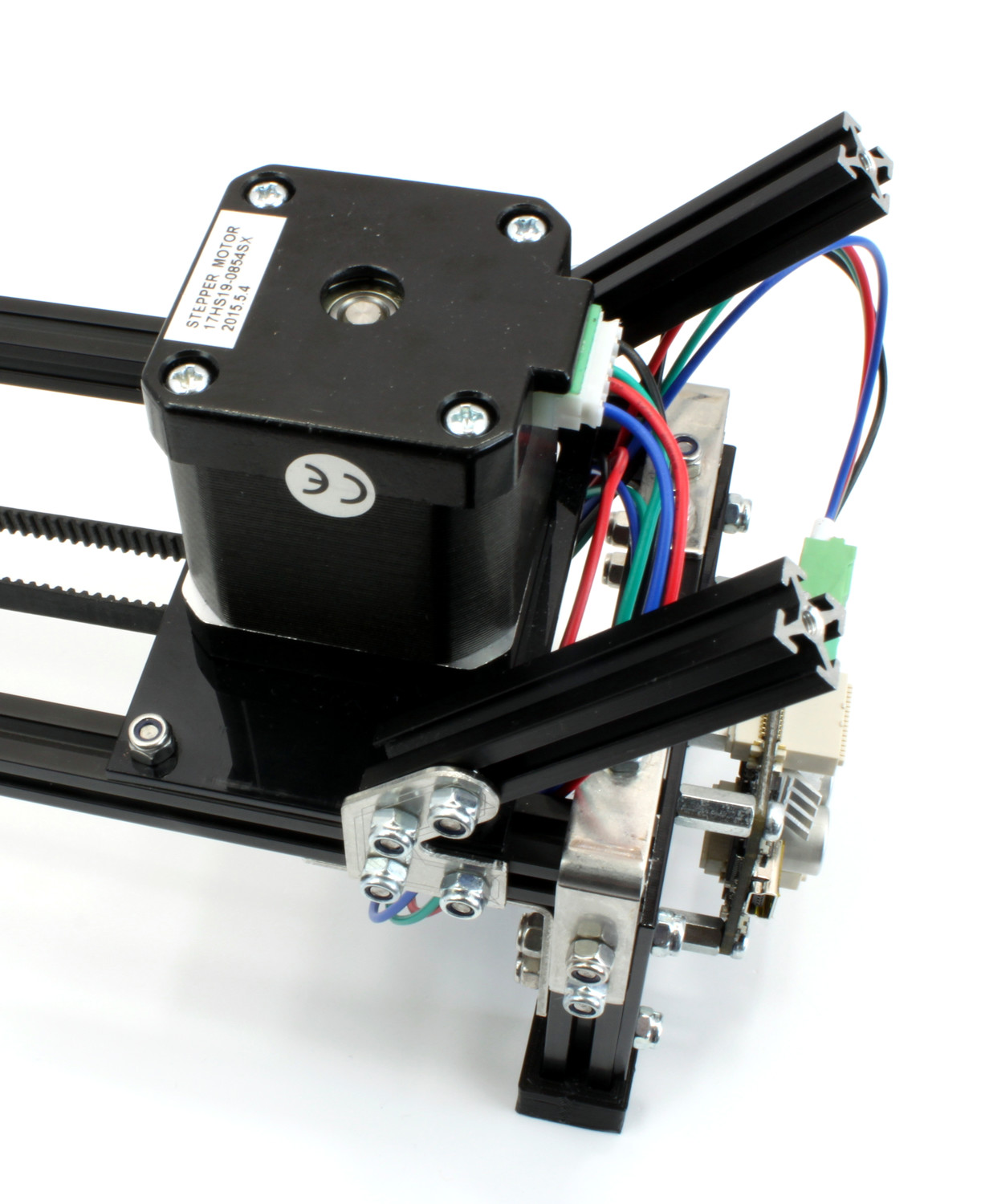

Der Touchscreen wird in einem 45° Winkel angebracht werden:
- Schiebe zwei 6mm Schrauben in einen 60mm MakerBeam hinein.

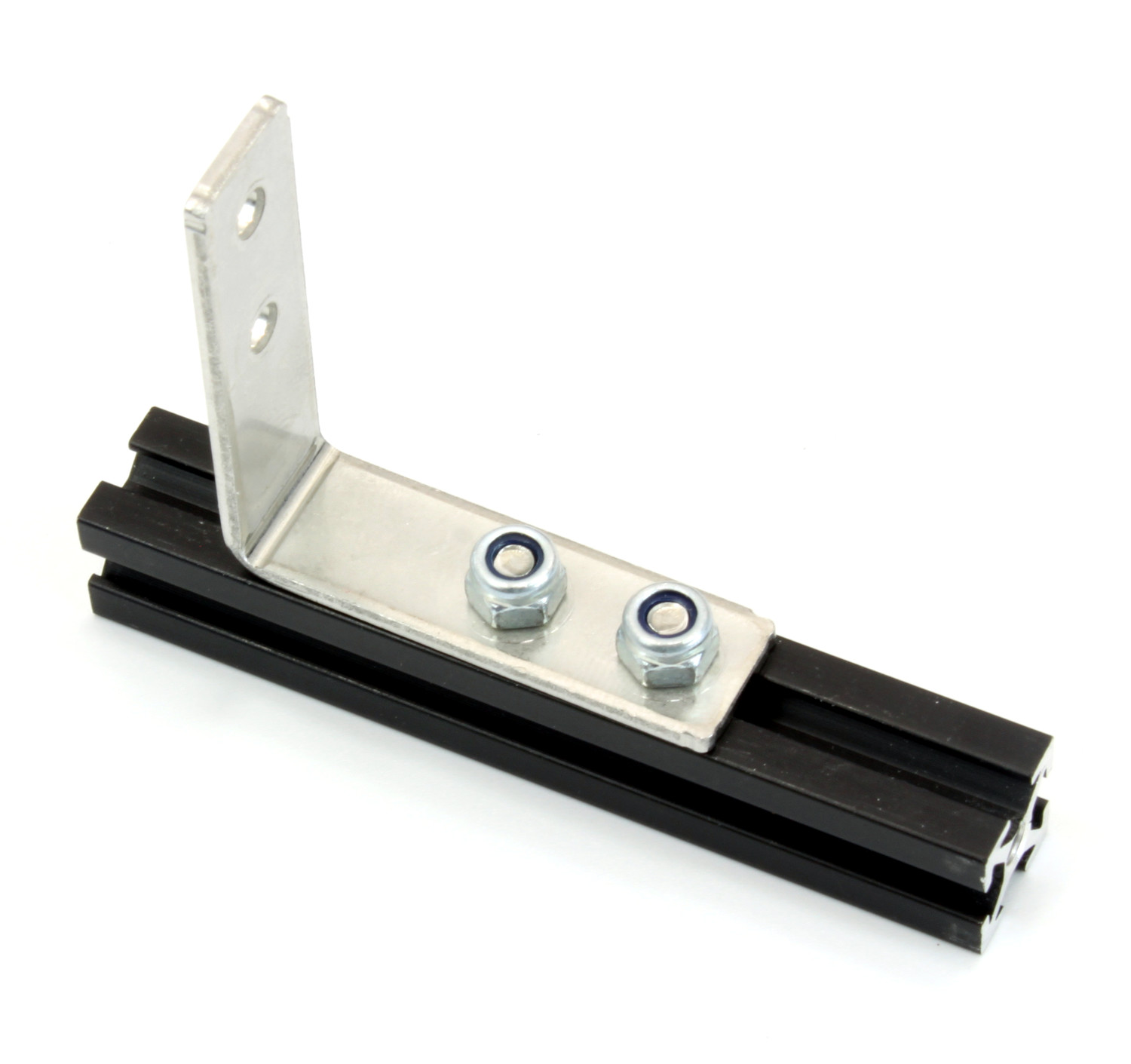

- Befestige einen MakerBeam 45° Verbinder am MakerBeam mit zwei selbstsichernden Muttern. Achte darauf, die 45° Seite des Verbinders am MakerBeam zu befestigen und nicht die 90° Seite.
Wiederhole diese Schritte für einen zweiten MakerBeam.
Bringe beide MakerBeams am Rahmen an:
- Befestige die MakerBeams mit ihren 45° Verbindern am Rahmen mit jeweils zwei selbstsichernden Muttern. Achte darauf, dass die MakerBeams in Richtung des Stepper Bricks lehnen.
Halter¶
Der Halter für den Touchscreen beginnt mit zwei 60mm MakerBeams:
- Schiebe zwei 6mm Schrauben in einen 60mm MakerBeam hinein.

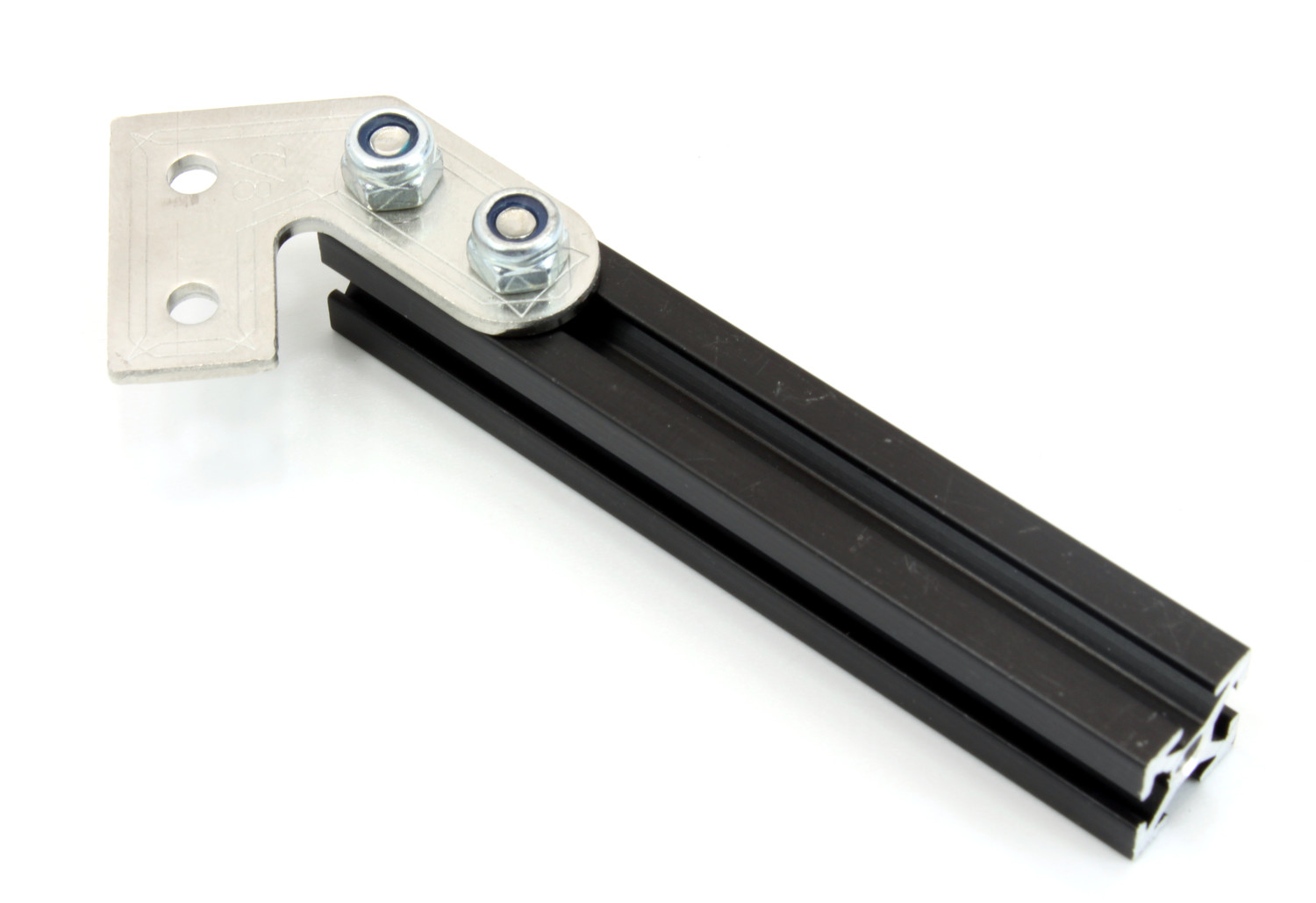

- Befestige einen MakerBeam Eck-Verbinder am MakerBeam mit zwei selbstsichernden Muttern.
Wiederhole diese Schritte für einen zweiten MakerBeam.
Der Touchscreen selbst wird an zwei 150mm MakerBeams angebracht:
- Schiebe vier 6mm Schrauben in einen 150mm MakerBeam hinein.

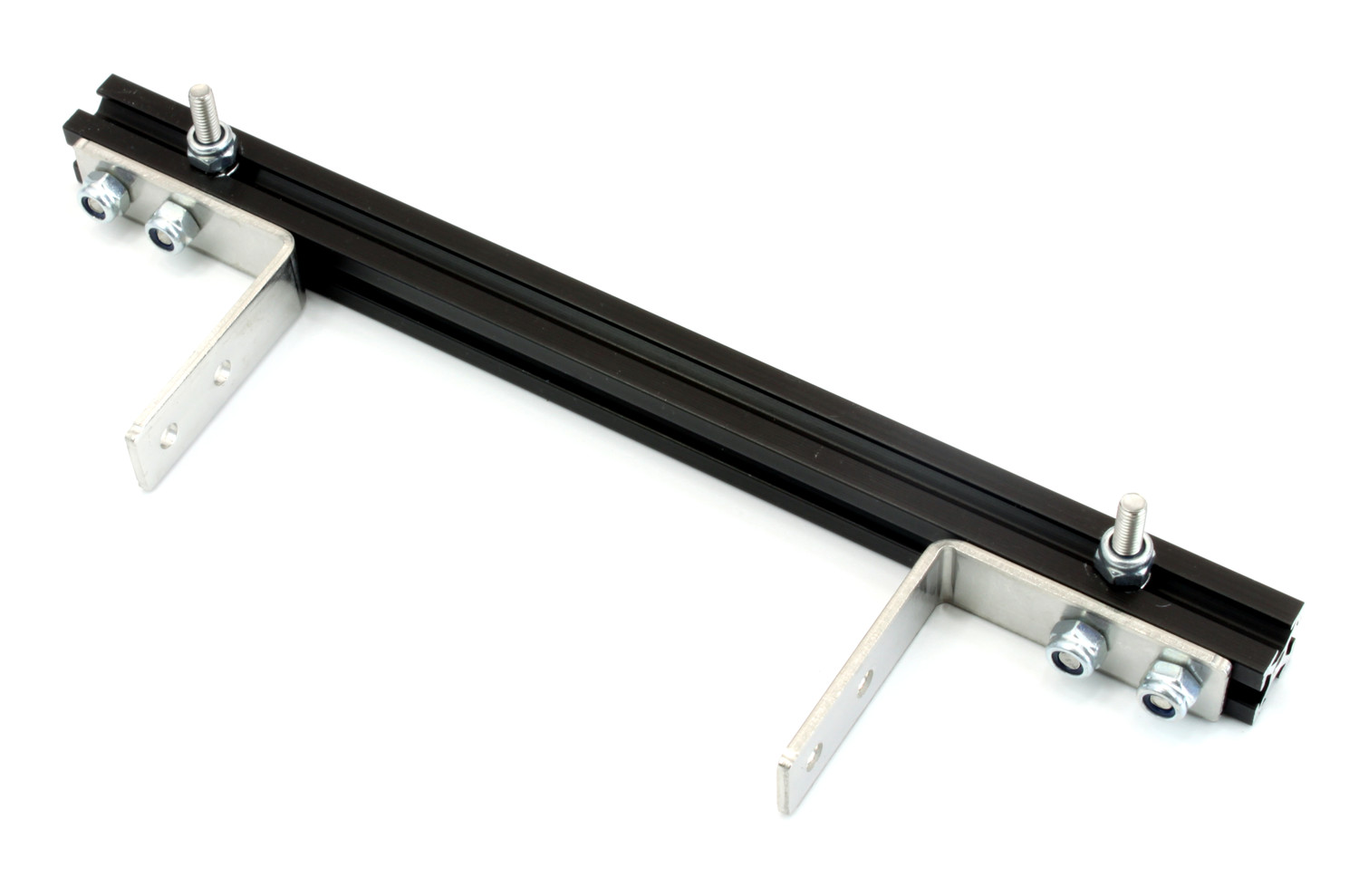

- Befestige zwei MakerBeam Eck-Verbinder am MakerBeam mit jeweils zwei selbstsichernden Muttern.
- Schiebe zwei 12mm Schrauben 90° versetzt zu den Eck-Verbindern in den MakerBeam hinein und befestige sie jeweils nah am Ende des MakerBeams mit einer selbstsichernden Mutter.
Wiederhole diese Schritte für den zweiten MakerBeam.

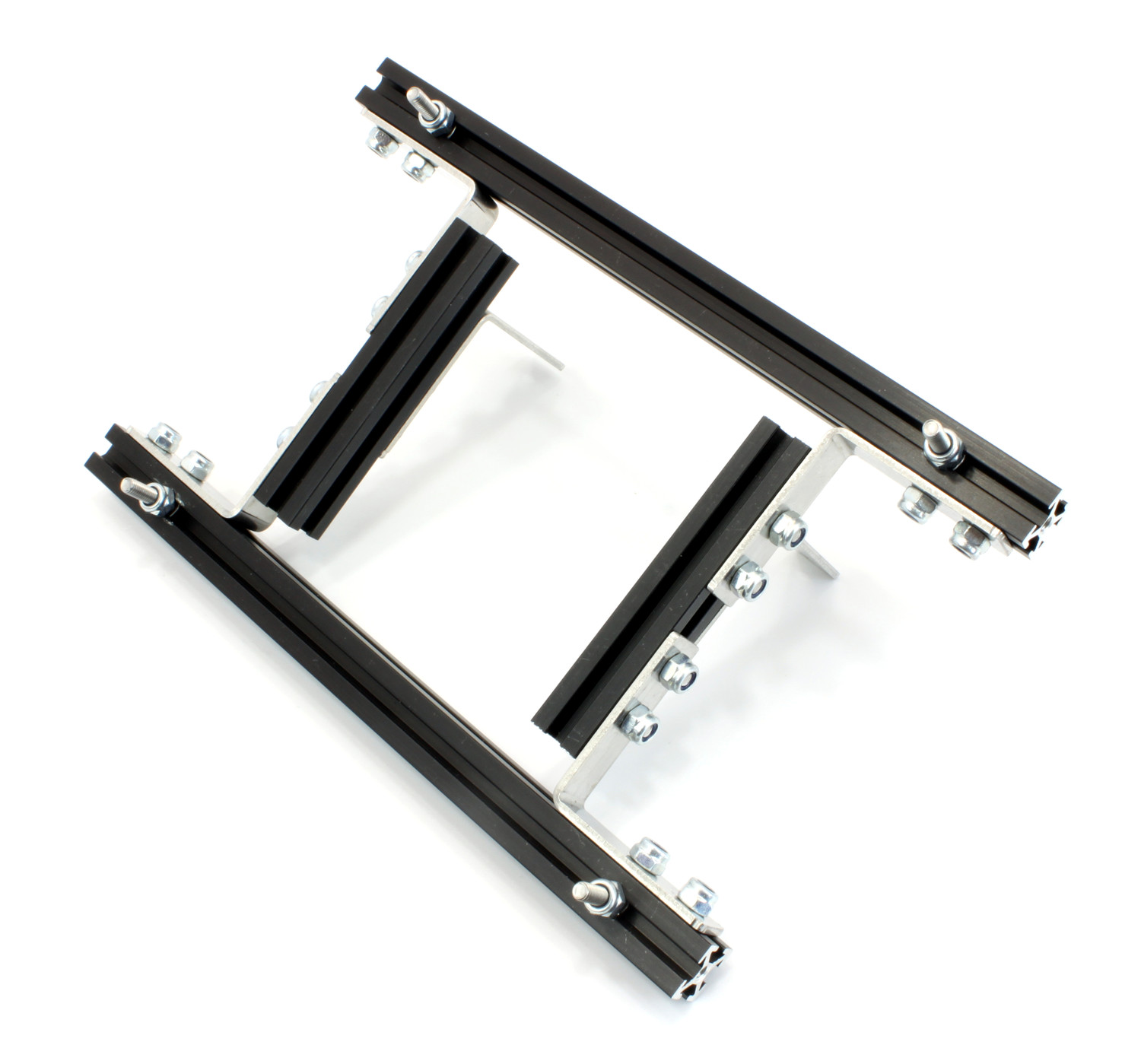

Alle vier vorbereiteten MakerBeams bilden den Halter:
- Schiebe vier 6mm Schrauben in die Seite einen der vorbereiteten 60mm MakerBeams.
- Befestige die Eck-Verbinder der vorbereiteten 150mm MakerBeams am vorbereiteten 60mm MakerBeams mit jeweils zwei selbstsichernden Muttern. Achte darauf, dass die 12mm Schrauben der 150mm MakerBeams und die Eck-Verbinder der 60mm MakerBeams von einander weg zeigen.
Wiederhole diese Schritte für den zweiten vorbereiteten 60mm MakerBeam.

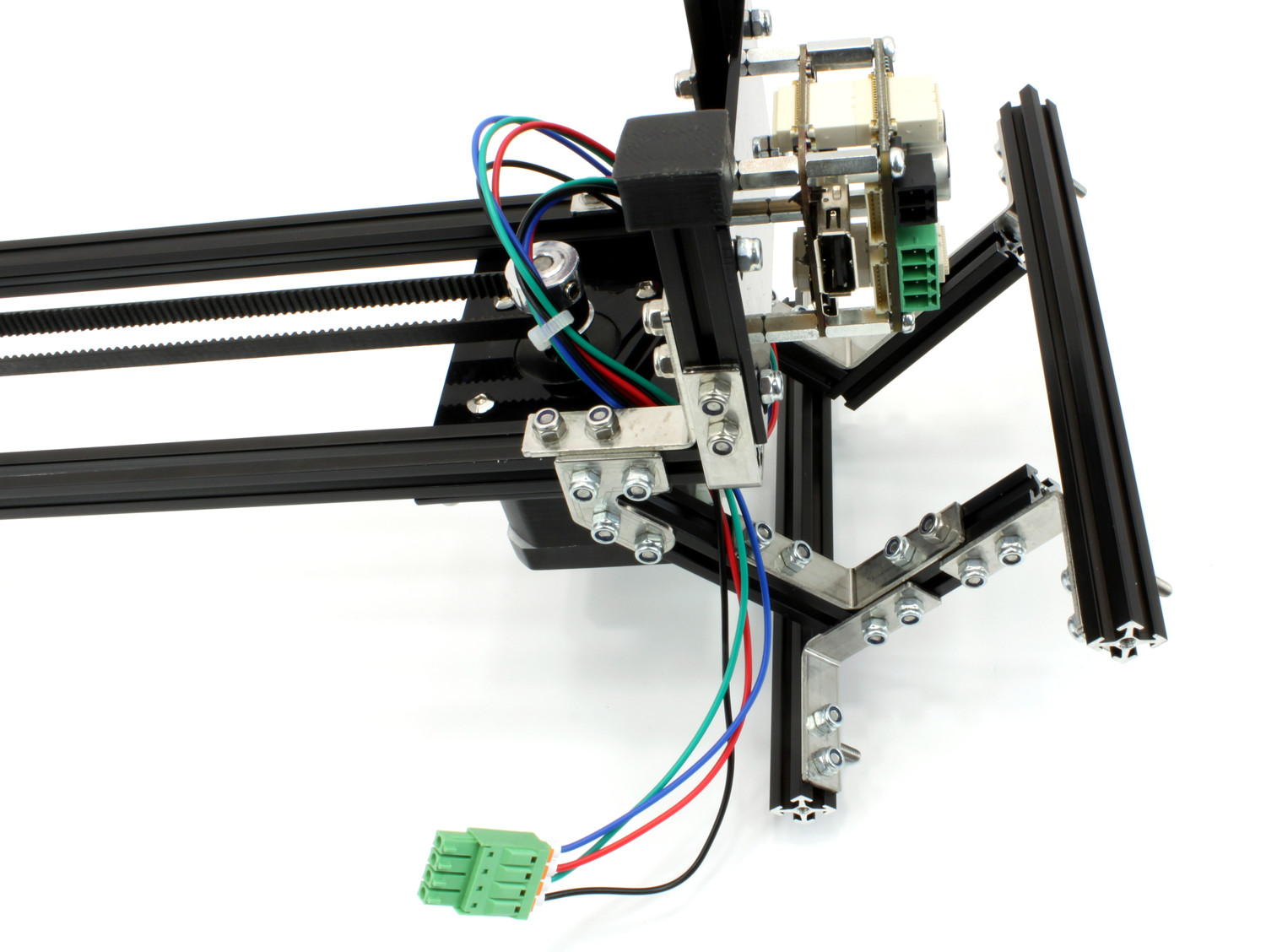

Verbinde den fertigen Halter mit den Stützen:
- Schiebe jeweils zwei 6mm Schrauben in die Unterseite der beiden Stützen hinein.
- Befestige die MakerBeam Eck-Verbinder des Halters an den Stützen mit jeweils zwei selbstsichernden Muttern.
Der Halter muss noch an den Touchscreen angepasst werden:
- Richte die vier 12mm Schrauben und den Abstand zwischen den beiden 150mm MakerBeams so ein, dass die die Schrauben in die vier Bohrungen des Touchscreen passen.

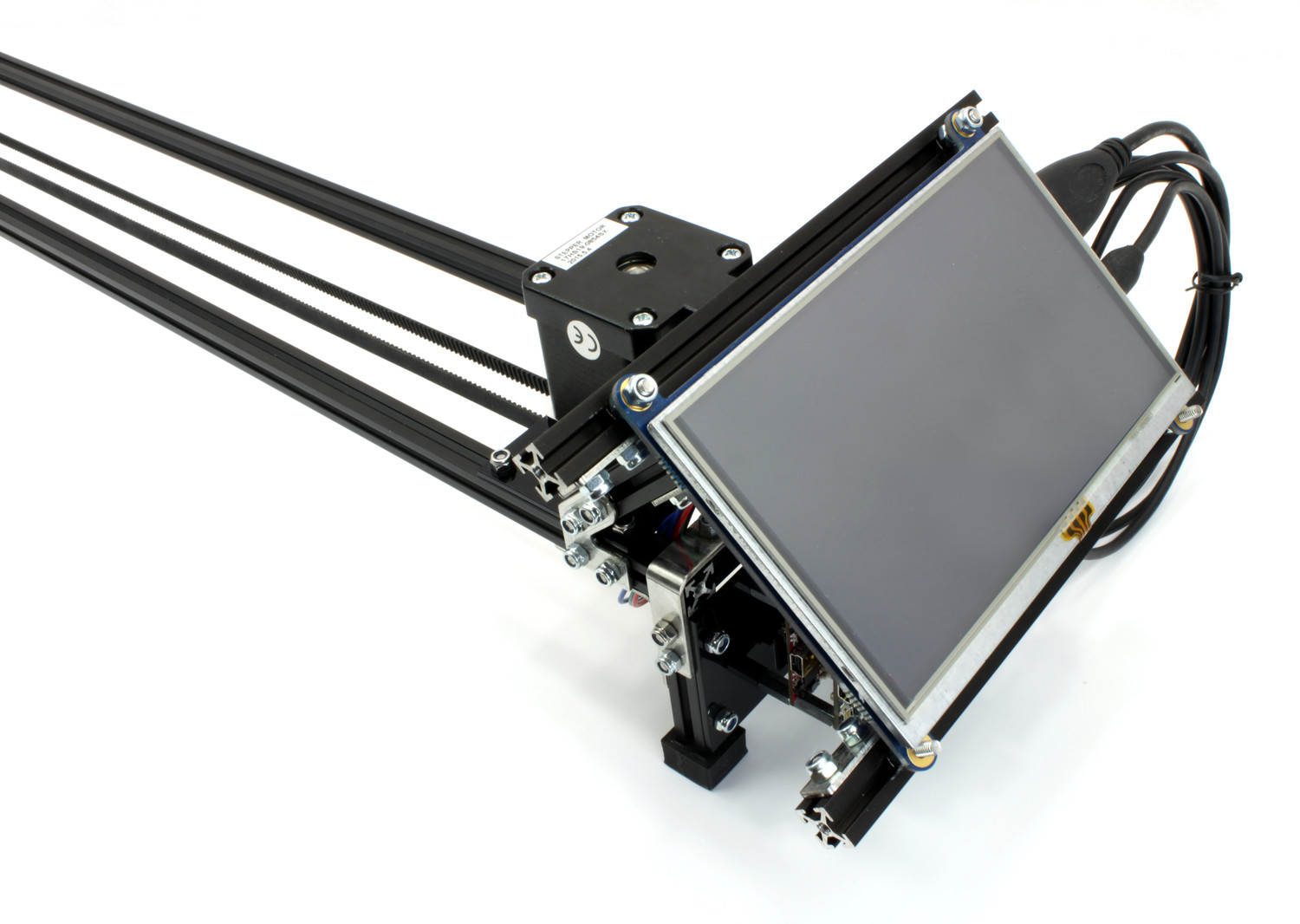

- Sichere den Touchscreen auf den vier 12mm Schrauben mit vier selbstsichernden Muttern. Ziehe die selbstsichernden Muttern aber nicht fest an, um den Touchscreen nicht zu großer mechanischer Belastung auszusetzen.
Als Letztes wird der RED Brick angebracht:
- Schraube den Stepper Brick vom Rahmen an.
- Stecke den Stepper Brick oben auf den RED Brick.
- Schraube den Stapel zurück an den Rahmen.
- Schließe den Touchscreen mit dem Micro HDMI Kabel und einem Micro USB Kabel am RED Brick an.
Fertig!¶
Der Kameraschlitten ist jetzt autark und die Demo Anwendung kann auf den RED Brick hochgeladen werden.
