Tutorial - Bricklet Kabel (7-Pol vs 10-Pol)

Anfang 2017 haben wir angefangen alle existierenden Bricklets durch neue Versionen zu ersetzen. Diese neuen Versionen haben einen Co-Prozessor anstelle eines EEPROMs sowie einen anderen Stecker.

Der alte Stecker hatte 10 Pole und wurde nur durch Reibung in der Buchse gehalten. Leider war es möglich diesen Stecker in einem Winkel einzustecken, sodass sich Pinne in der Buchse verbogen. Dies war mit Abstand die häufigste Reklamation die wir von Kunden bekommen haben. Daher trafen wir die Entscheidung den Stecker durch einen neuen auszutauschen während der Umstellung von EEPROMs auf Co-Prozessoren.

Der neue Stecker hat 7 Pole, er hat einen Sicherungshaken und kann nicht schief eingesteckt werden.

Auf Grund dieser Änderungen bieten wir aktuell drei unterschiedliche Kabeltypen an:

  • 10-Pol - 10-Pol (10p-10p),
  • 7-Pol - 10-Pol (7p-10p) und
  • 7-Pol - 7-Pol (7p-7p).

Altes Bricklet mit 10p Stecker und neues Bricklet mit 7p Stecker:

Bricklet mit 10p/7p Stecker

Im weiteren beschreiben wir wie die einzelnen Kabeltypen benutzt werden können.

Bricklet Kabel 10-Pol - 10-Pol (10p-10p)

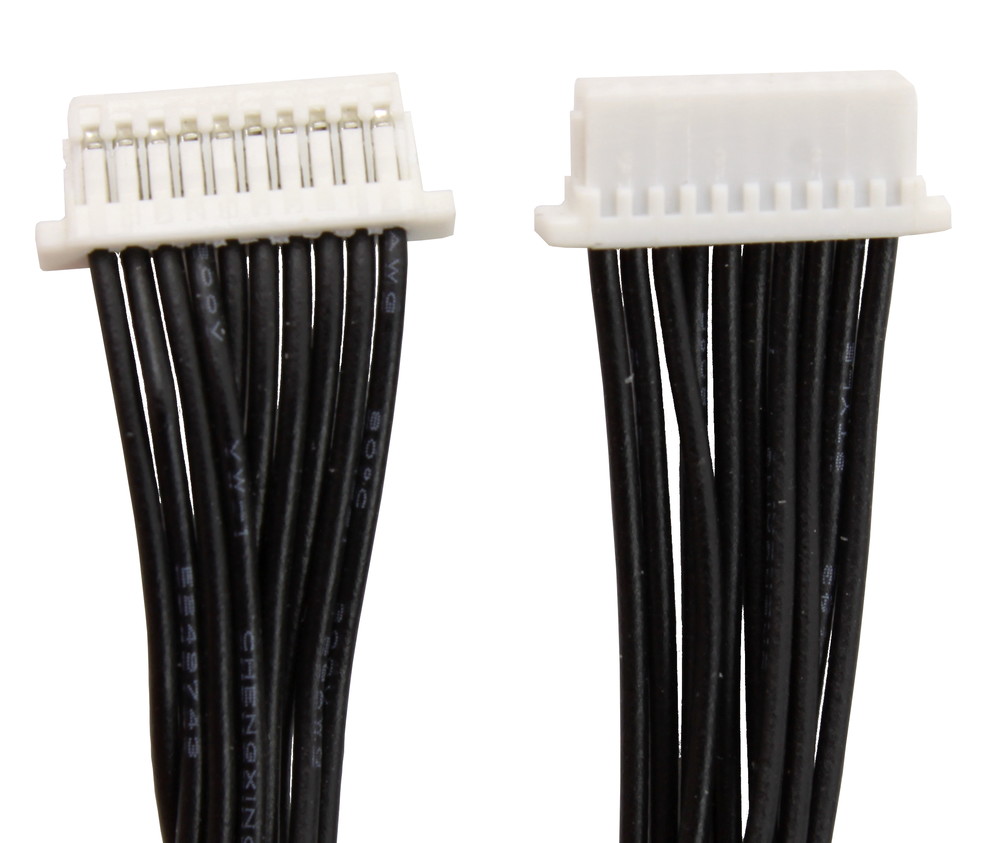

Front- und Rückseite eines 10p-10p Kabels

Das 10p-10p Kabel kann genutzt werden um Bricks mit

  • alten Bricklets mit 10-Pol Stecker

zu verbinden.

Diese Brickelts werden durch neue Bricklets mit 7-Pol Stecker ersetzt, daher werden diese Kabel in der Zukunft nicht mehr gebraucht werden.

Verfügbare Kabel:

Bricklet Kabel 7-Pol - 10-Pol (7p-10p)

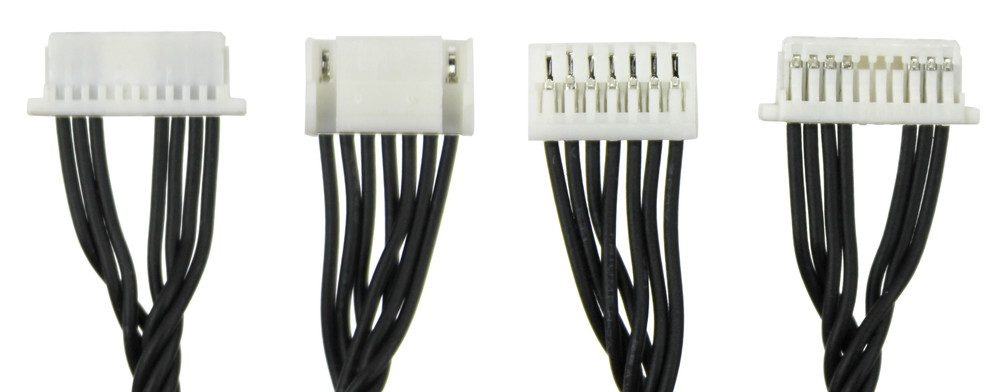

Front- und Rückseite eines 7p-10p Kabels

Die 7p-10p Kabel können genutzt werden um Bricks mit

  • neuen Bricklets mit 7-Pol Stecker

zu verbinden. Verfügbare Kabel:

Bricklet Kabel 7-Pol - 7-Pol (7p-7p)

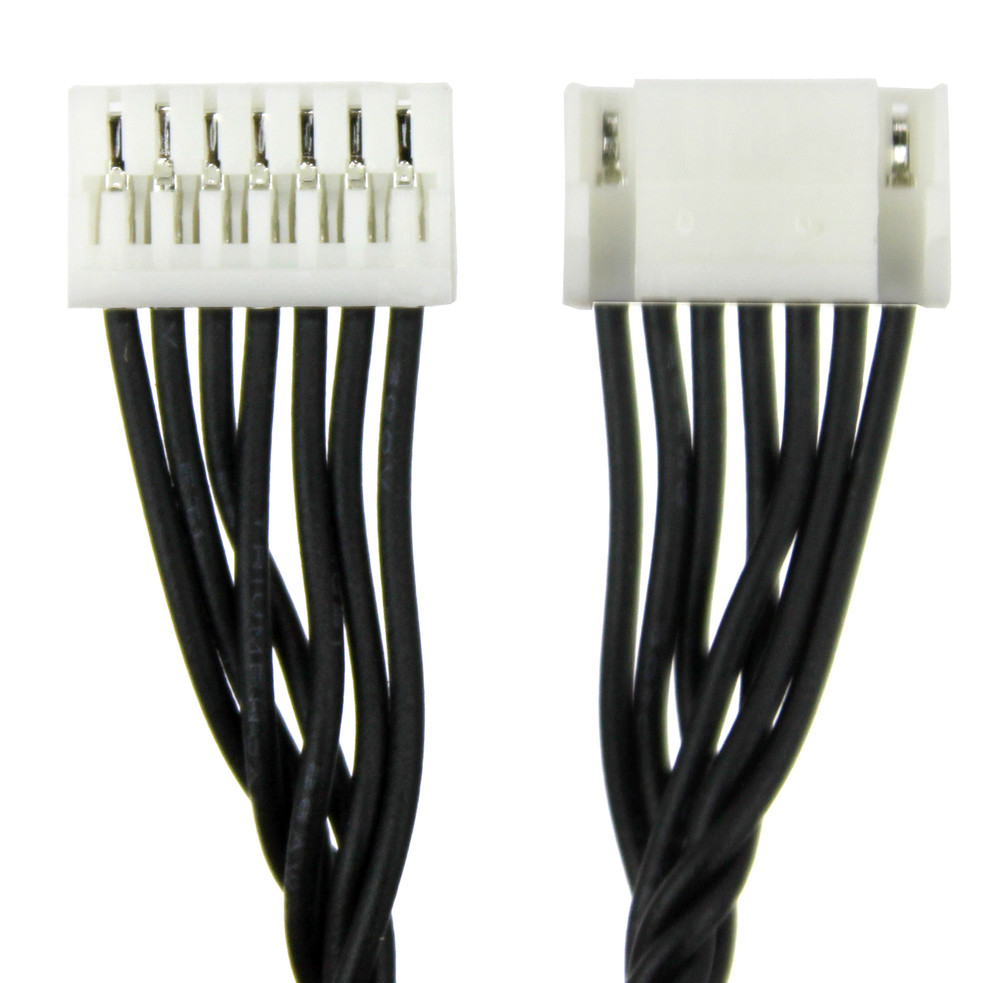

Front- und Rückseite eines 7p-7p Kabel

Die 7p-7p Kabel können genutz werden um die neuem Bricklets mit 7-Pol Stecker mit

zu verbinden. Es ist nicht möglich alte 10-Pol Bricklets mit dem Isolator oder einem HAT zu verbinden.

Auf dem Bild unten ist ein Isolator Bricklet abgebildet welches auf der einen Seite mit einem Master Brick und auf der anderen Seite mit einem Voltage/Current Bricklet verbunden ist. In dieser Konfiguration wird links ein 7p-10p Kabel und rechts ein 7p-7p Kabel benötigt.

Isolator Bricklet mit 7p-10p und 7p-7p Kabel

Verfügbare Kabel:

Zukunftsaussichten

In der Zukunft werden alle Buchsen auf den neuen 7-Pol Stecker umgestellt (inklusive Bricks). Daher werden die 7p-7p Kabel auf Dauer als einzige Kategorie übrig bleiben.

Keine Sorge falls du alte Bricklets mit 10-Pol Stecker verwendest, wir werden kompatible Bricks wieterhin im Shop behalten.
