Konstruktion - Raspberry Pi Wetterstation¶
Die Wetterstation kann über ein Embedded Board wie z.B. dem Raspberry Pi gesteuert werden. Das Raspberry Pi kann direkt in das Gehäuse eingebaut werden auch wenn es nicht einfach ist alles zu integrieren.

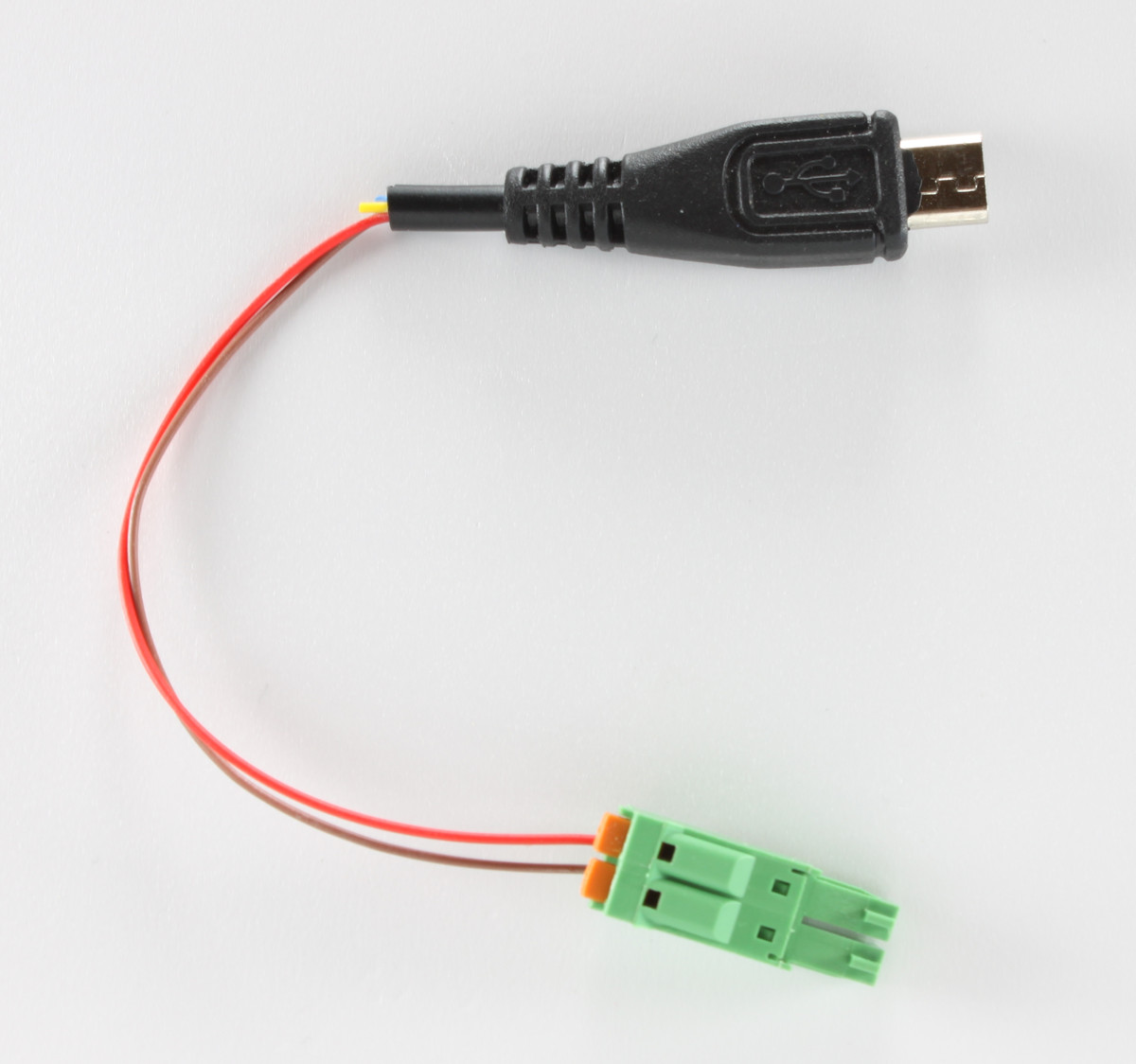

Wir installieren einen Master Brick, eine Step-Down Power Supply, einen DC Jack Adapter und das Raspberry Pi im Gehäuse. Das Raspberry Pi (und der Master Brick) werden über den DC Jack Adapter durch die Step-Down Power Supply versorgt. Zur Stromversorgung des Raspberry Pi haben wir den Stecker eines Micro USB Kabel abgeschnitten und die Stromversorgungsadern (5V, GND) mit dem 2 Pol Stecker verbunden, der bei der Step-Down Power Supply dabei ist (siehe Foto). Ist unklar welches die 5V und GND Ader ist, so kann die Belegung im Internet gefunden werden.
Die Raspberry Pi Wetterstation ist eine Erweiterung der Basisversion. Daher sollte zuerst die Basisversion aufgebaut und dann, wie im Folgenden beschrieben, abgewandelt werden.
Stapel und Raspberry Pi an Rückseite¶

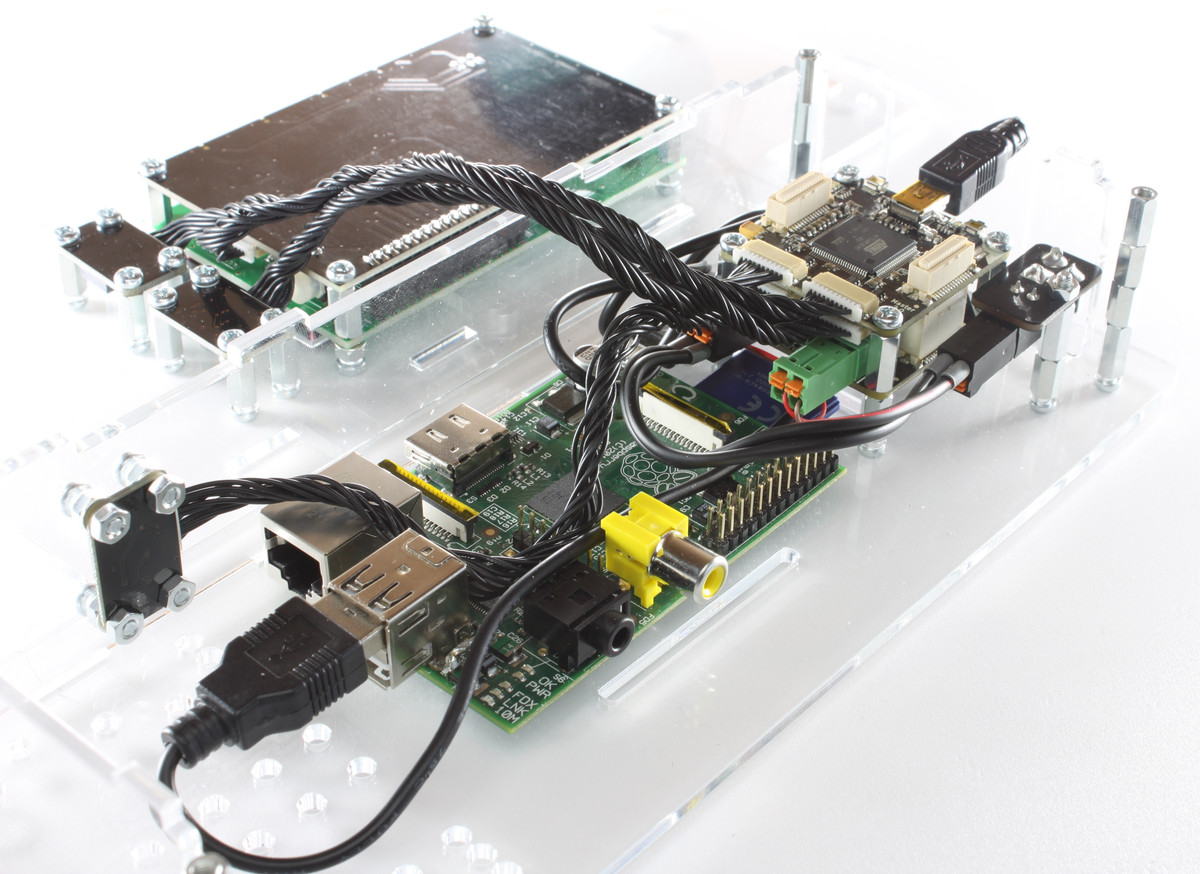

Die Step-Down Power Supply (mit dem Master Brick obenauf) ist über 10mm Abstandsbolzen befestigt. Die SD Karte kann dabei unter die Step-Down Power Supply geschoben werden. Der Micro USB Stecker führt dabei links an dem Step-Down Power Supply Abstandsbolzen vorbei. Über die Ausschnitte im Gehäuse kann das Raspberry Pi mittels Kabelbindern befestigt werden.
Der grüne 5V Ausgang auf der Step-Down Power Supply wird dazu genutzt um das Raspberry Pi über einen Micro USB Stecker mit Strom zu versorgen. Der schwarze Stecker ist hingegen mit dem DC Jack Adapter verbunden. Der Master Brick wird einfach mit einem kurzen Mini USB Kabel an das Raspberry Pi angeschlossen.
Wie der DC Jack Adapter befestigt werden kann ist in der WLAN Wetterstations Aufbauanleitung beschrieben.

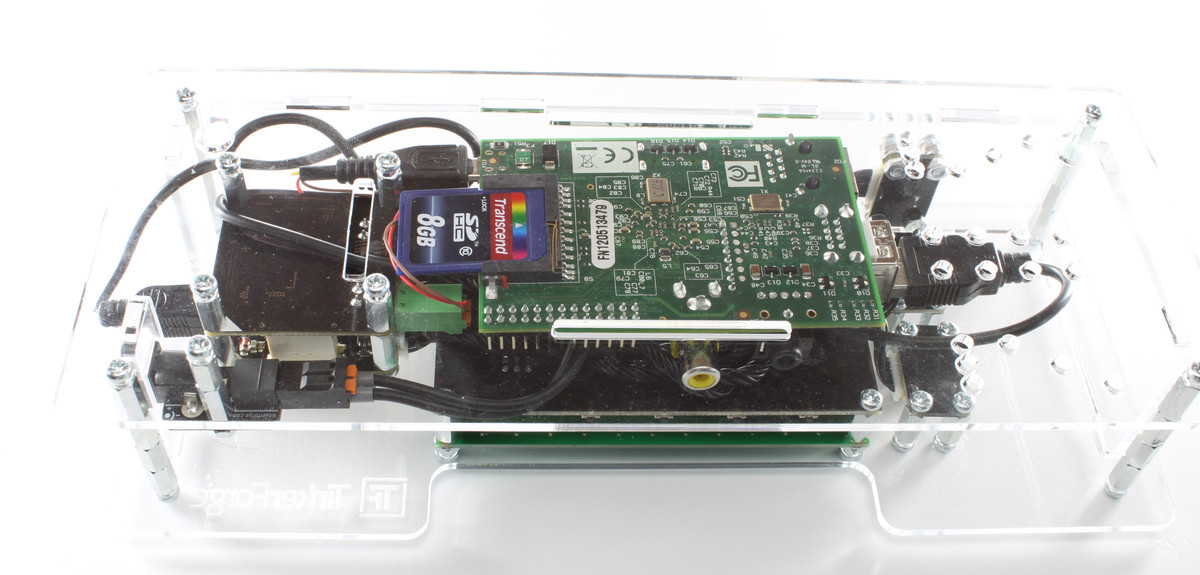

Auf der Rückansicht sehen wir wie das Raspberry Pi eingebaut wurde.
So wie das Raspberry Pi verbaut wurde kann auch ein Netzwerkkabel angeschlossen werden. Natürlich ist es auch möglich das Raspberry Pi 180° gedreht einzubauen. Hierdurch kann ein kürzeres Mini USB Kabel verwendet werden, aber die Ethernet Buchse ist nicht mehr so gut zugänglich.
Die Befestigung des Raspberry Pis an der Außenseite der Rückseite stellt eine weitere Möglichkeit dar.
