Konstruktion - Wetterstation (Basisversion)¶

Schutzfolien entfernen¶

Als erstes müssen die Schutzfolien von allen Gehäuseteilen entfernt werden. Es ist jeweils eine auf Vorder- und Rückseite jedes Gehäuseteils vorhanden. Es kann vorkommen, dass die Folien am Rand so festsitzen, dass es denn Anschein macht als sei keine Folie vorhanden.

Master Brick an Rückseite¶

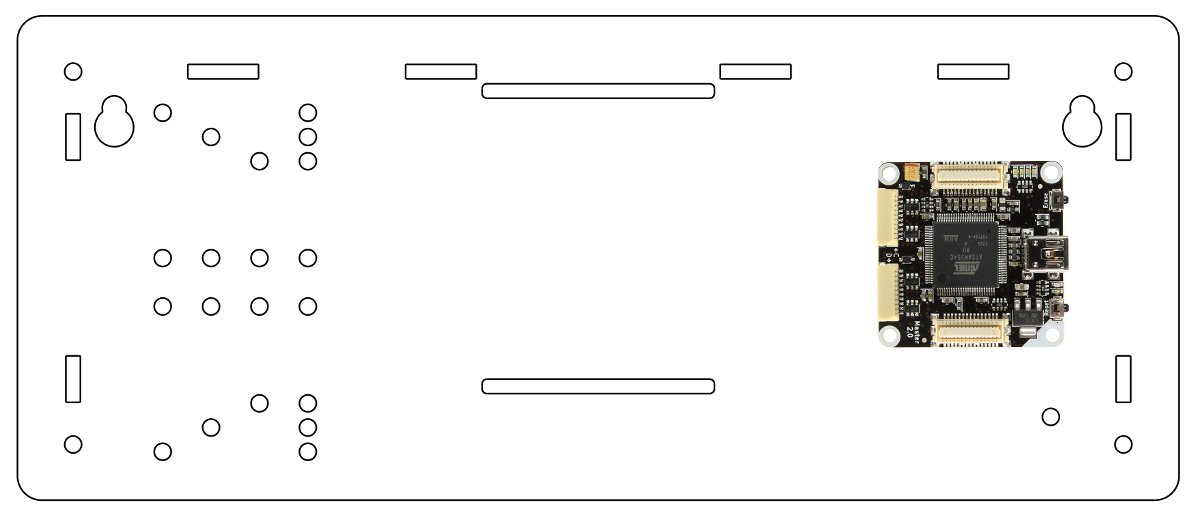

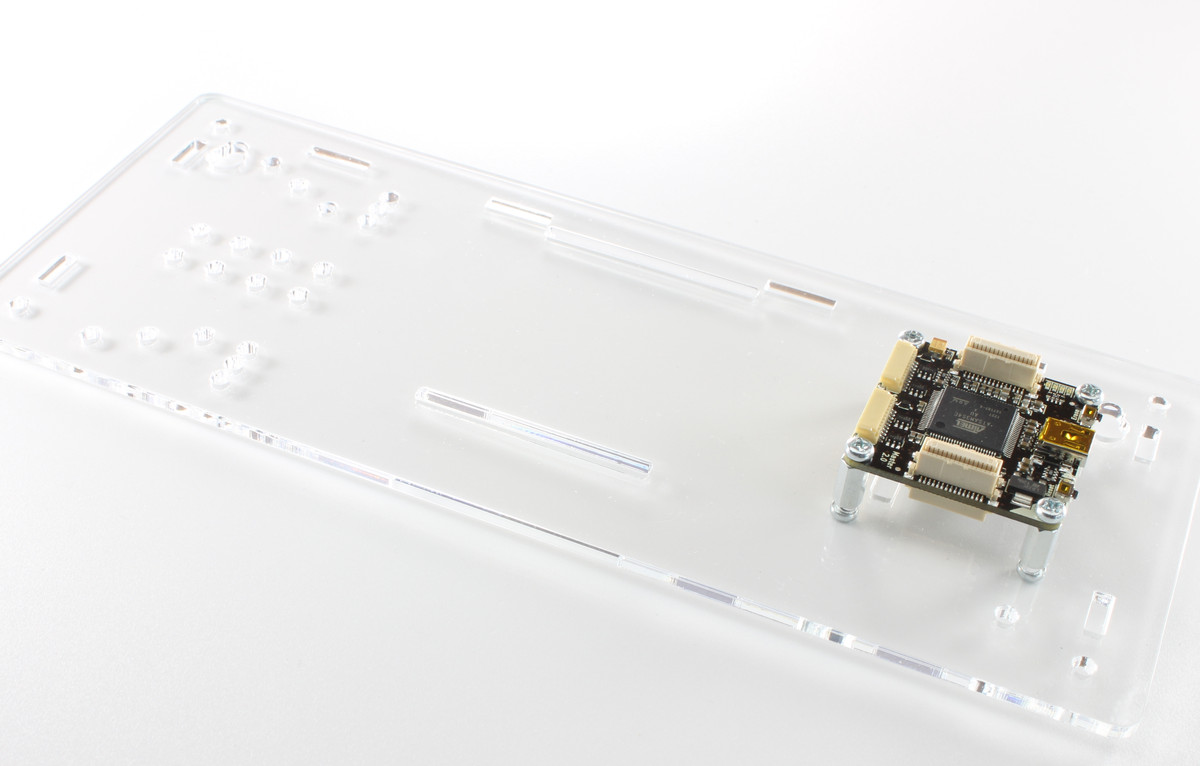

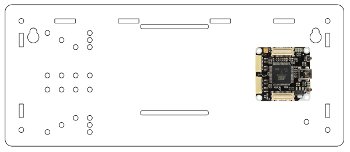

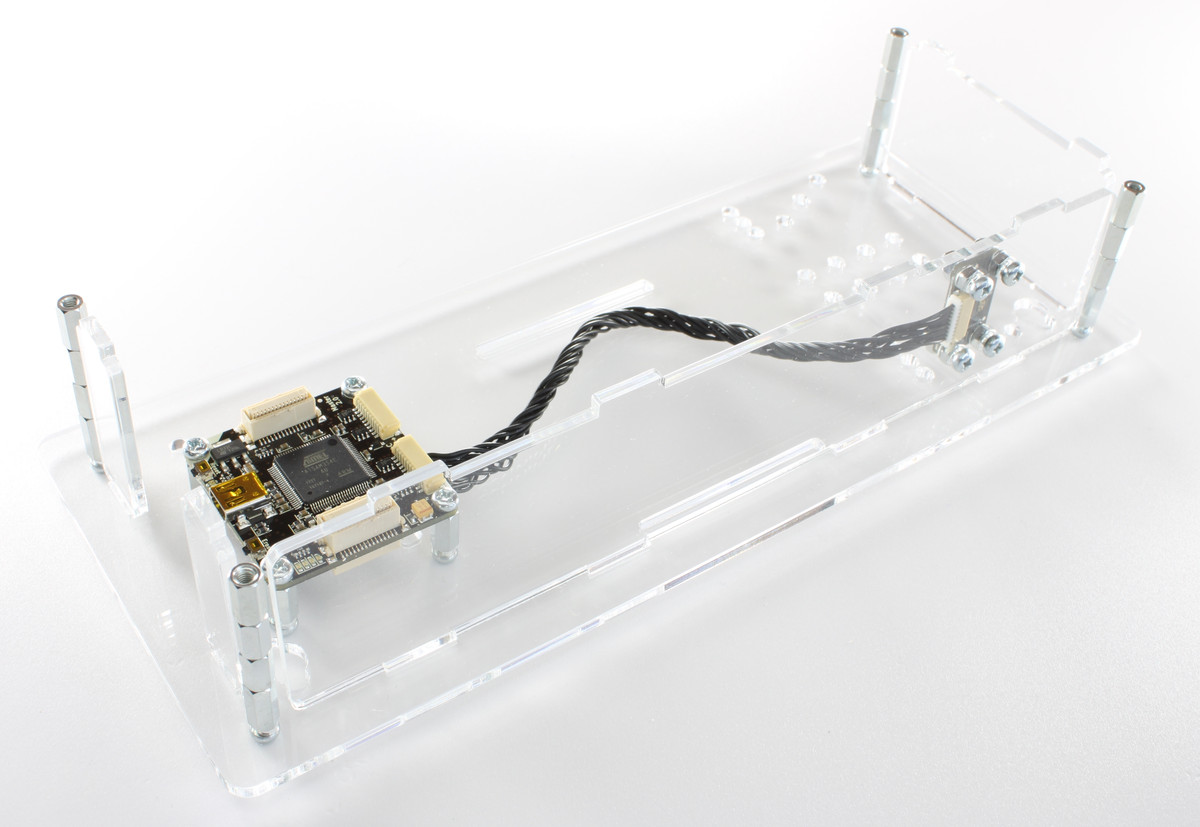

Als nächstes wird der Master Brick an das Rückseitenteil des Gehäuses geschraubt:

• 4x: Jeweils einen 10mm Abstandsbolzen mit einer 5mm Schraube auf die Rückseitenplatte schrauben

• Den Master Brick mittels weiteren vier 5mm Schrauben anschrauben, dabei sollte die USB Buchse nach rechts zeigen

Ambient Light Bricklet an Oberseite¶

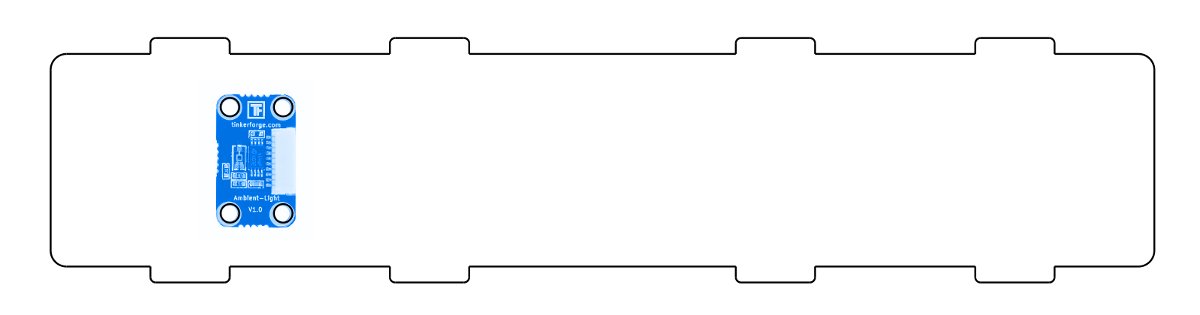

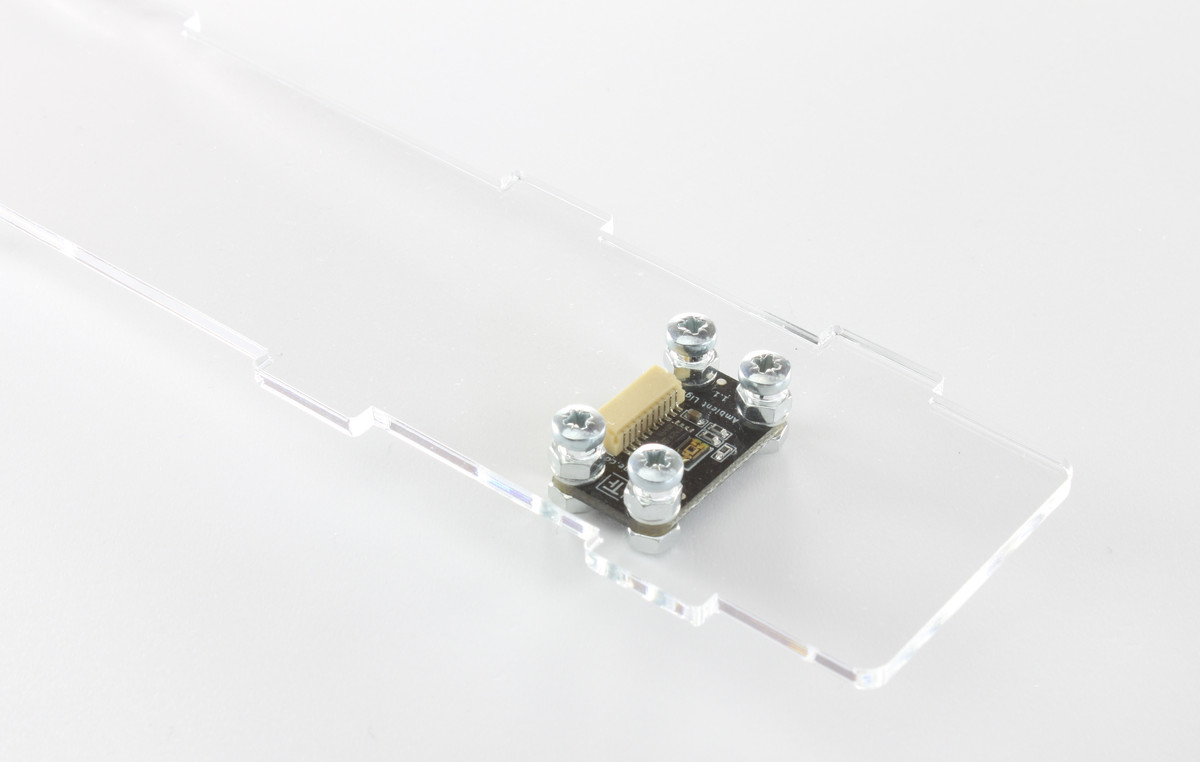

Im nächsten Schritt wird das Ambient Light Bricklet an das Oberseitenteil des Gehäuses befestigt. Um sicherzustellen, dass auch das geringste Licht von dem Sensor eingefangen werden kann, wird es direkt an die Oberseite des Gehäuses geschraubt:

• 4x: Eine 12mm Schraube von Außen durch die Gehäuseoberseite stecken, von der anderen Seite eine Unterlegscheibe hinterlegen und mit einer Mutter festschrauben

• Das Ambient Light Bricklet, wie auf dem Foto abgebildet, mit 4 Muttern hinter das Oberseitenteil schrauben

Anschließend sollte die Bricklet Buchse 1mm Luft zum Oberseitenteil haben. So sollte es möglich sein einfach das Bricklet Kabel einzustecken und dennoch den Sensor an einer Position zu haben, um gute Messungen zu erhalten.

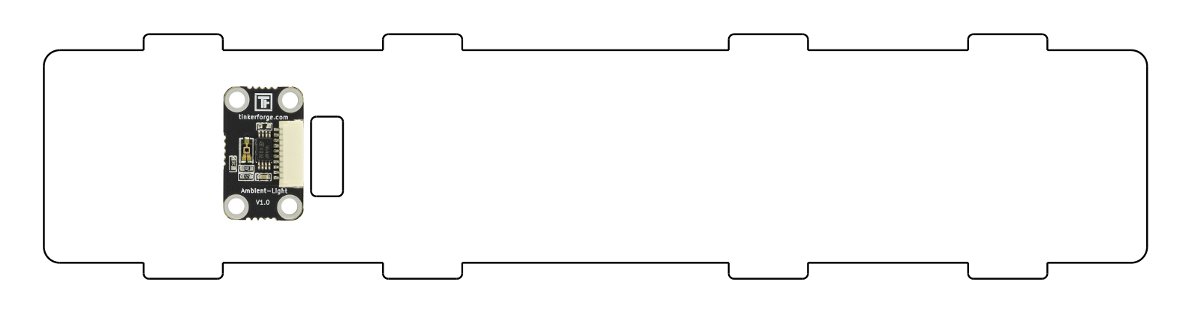

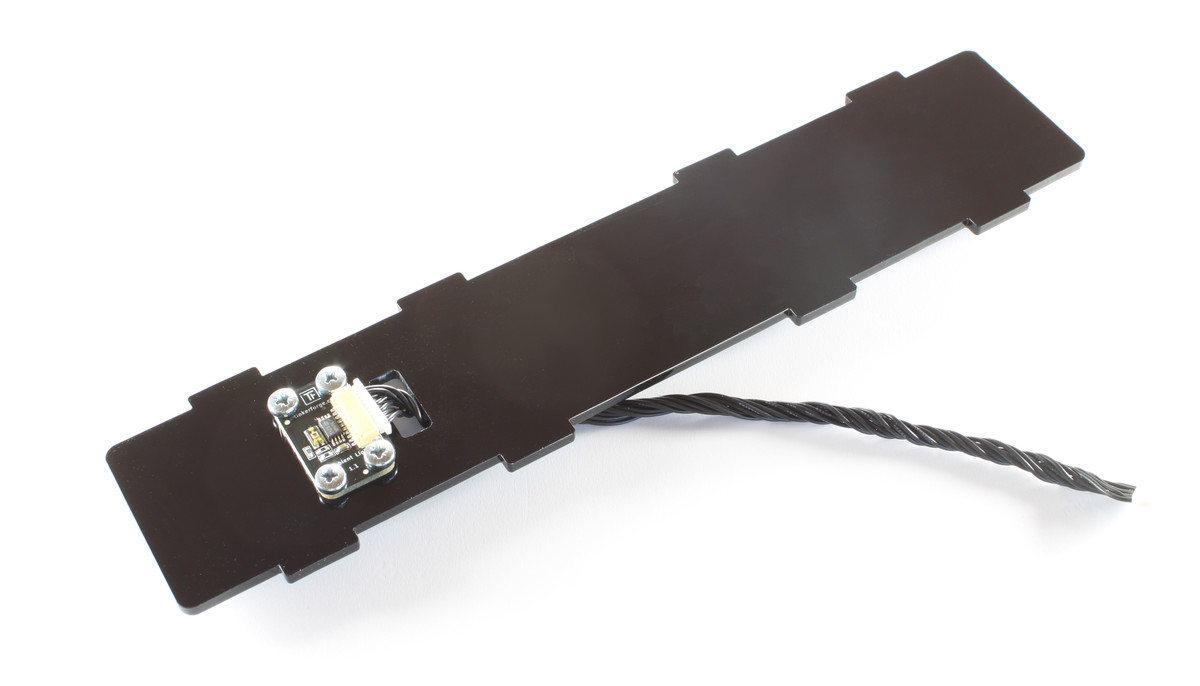

Alternative: Bei der schwarzen Wetterstation wird das Ambient Light Bricklet auf der Außenseite des Oberseitenteils befestigt:

Humidity und Barometer Bricklet an Frontseite¶

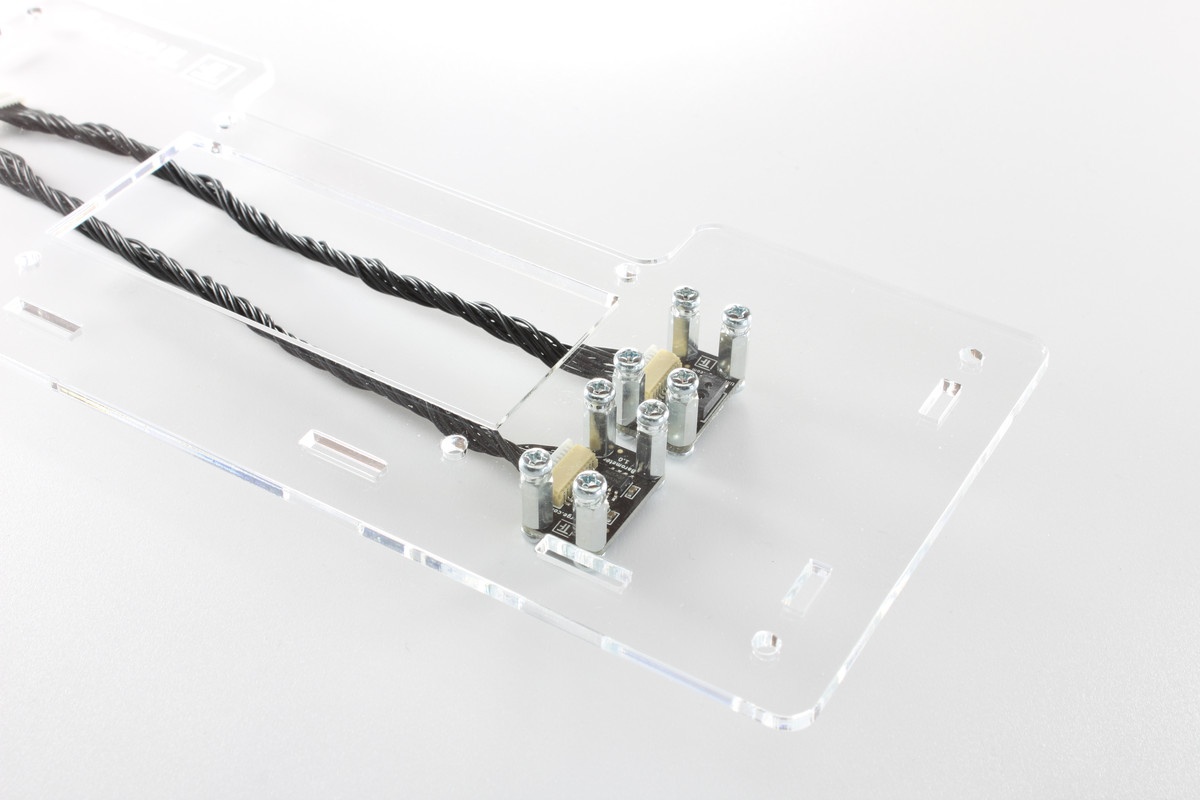

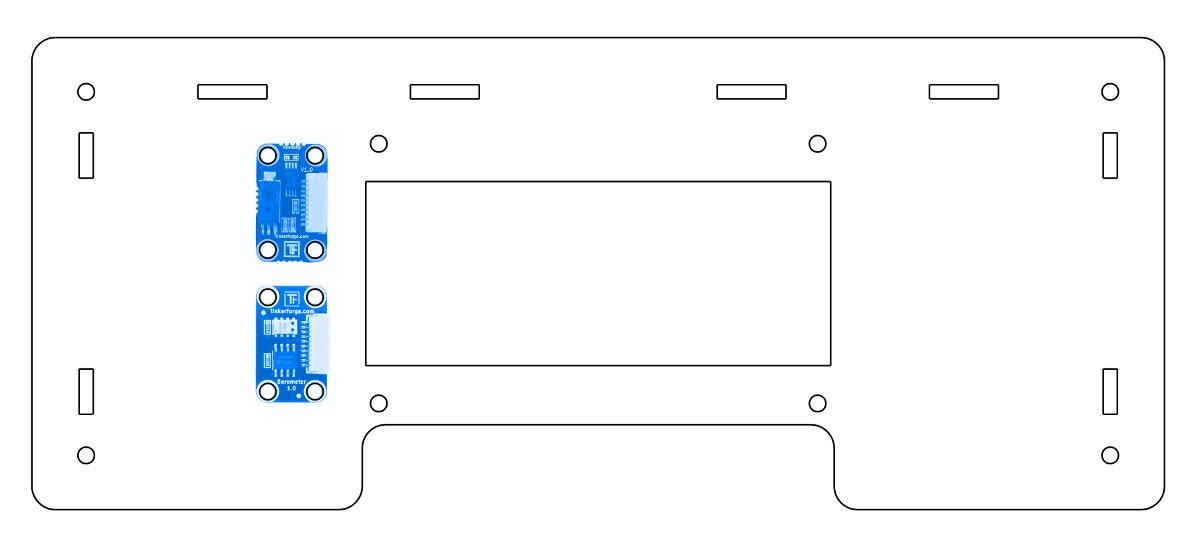

Humidity und Barometer Bricklet werden von hinten an dem Frontseitenteil befestigt:

• 8x: Jeweils einen 10mm Abstandsbolzen mit einer 5mm Schraube auf der Innenseite des Frontseitenteils befestigen

• Das Barometer Bricklet mit 5mm Schrauben an die Abstandsbolzen schrauben

• Das Humidity Bricklet mit 5mm Schrauben an die Abstandsbolzen schrauben

• Bricklet Kabel an die Bricklets anschließen

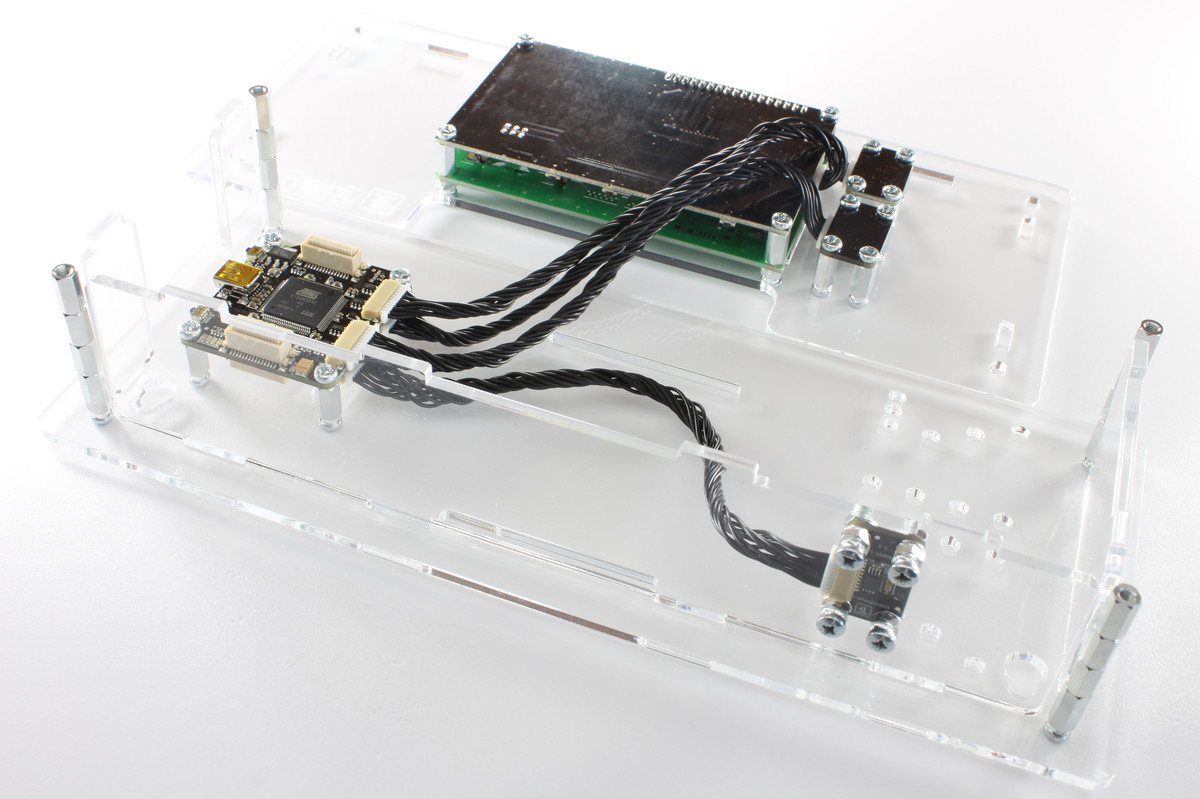

Auf diese Art ist genügend Platz zwischen den Sensoren um gute Messergebnisse zu erlauben. Falls auf der Unterseite irgendwann größere Komponenten befestigt werden sollen, so können die Bricklets auch genauso wie das Ambient Light Bricklet ohne Abstandsbolzen angeschraubt werden um Platz zu sparen. Der Anschluss der Bricklet Kabel vereinfacht die Installation des LCD Bricklets im nächsten Schritt.

LCD 20x4 Bricklet an Frontseite¶

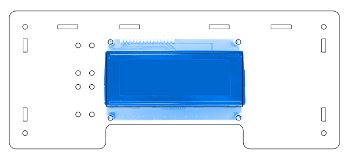

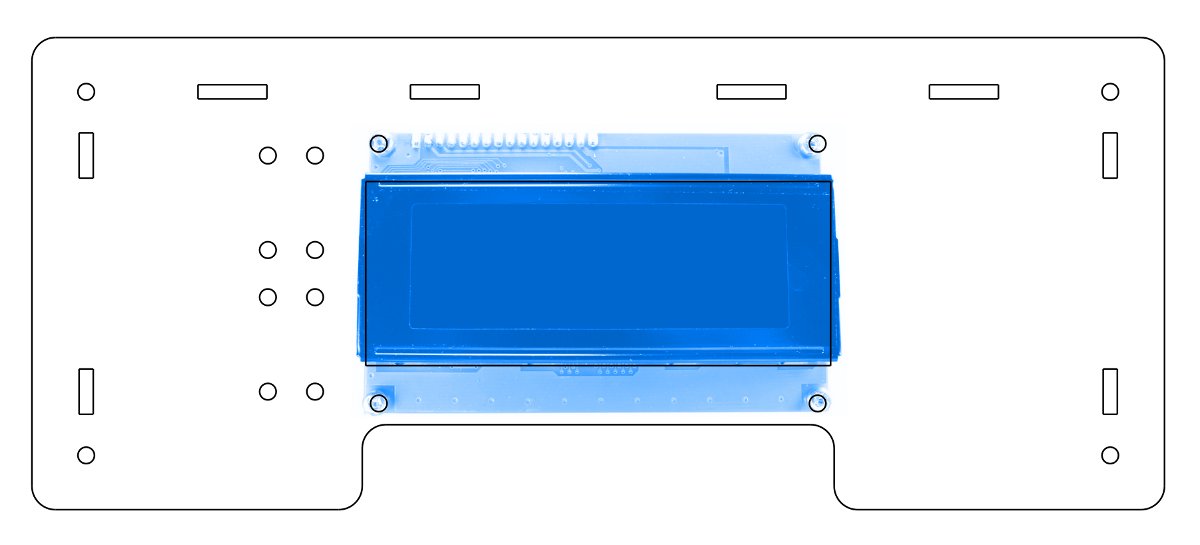

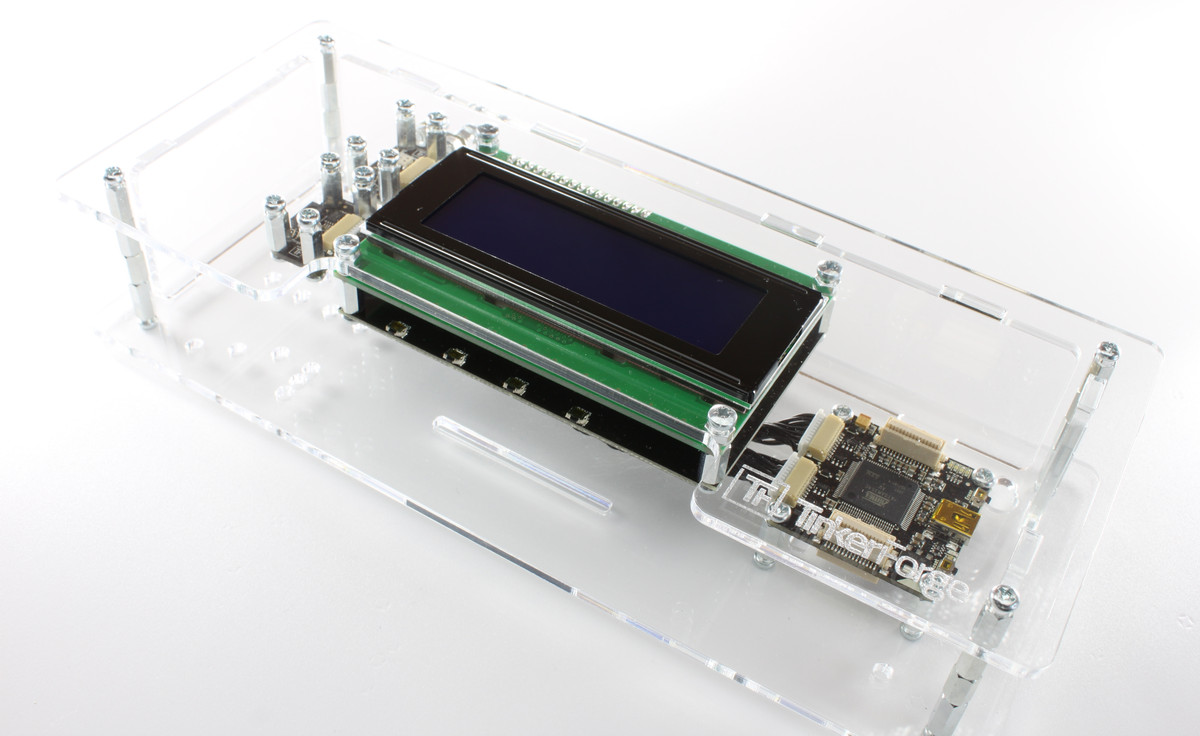

Nun wird das LCD 20x4 Bricklet an dem Frontseitenteil des Gehäuse befestigt:

• 4x: 12mm Schraube durch das Frontseitenteil stecken, auf dessen Rückseite eine Unterlegscheibe unterlegen und eine Mutter aufschrauben

• LCD Display dahinter stecken, so dass die Stiftleiste des LCDs nicht auf der Seite des Ausschnitts der Frontseite liegt

• Das Display mit vier 10mm Abstandsbolzen festschrauben

• LCD 20x4 Bricklet auf das Display stecken

• Mit 5mm Schrauben das Bricklet an das Display schrauben

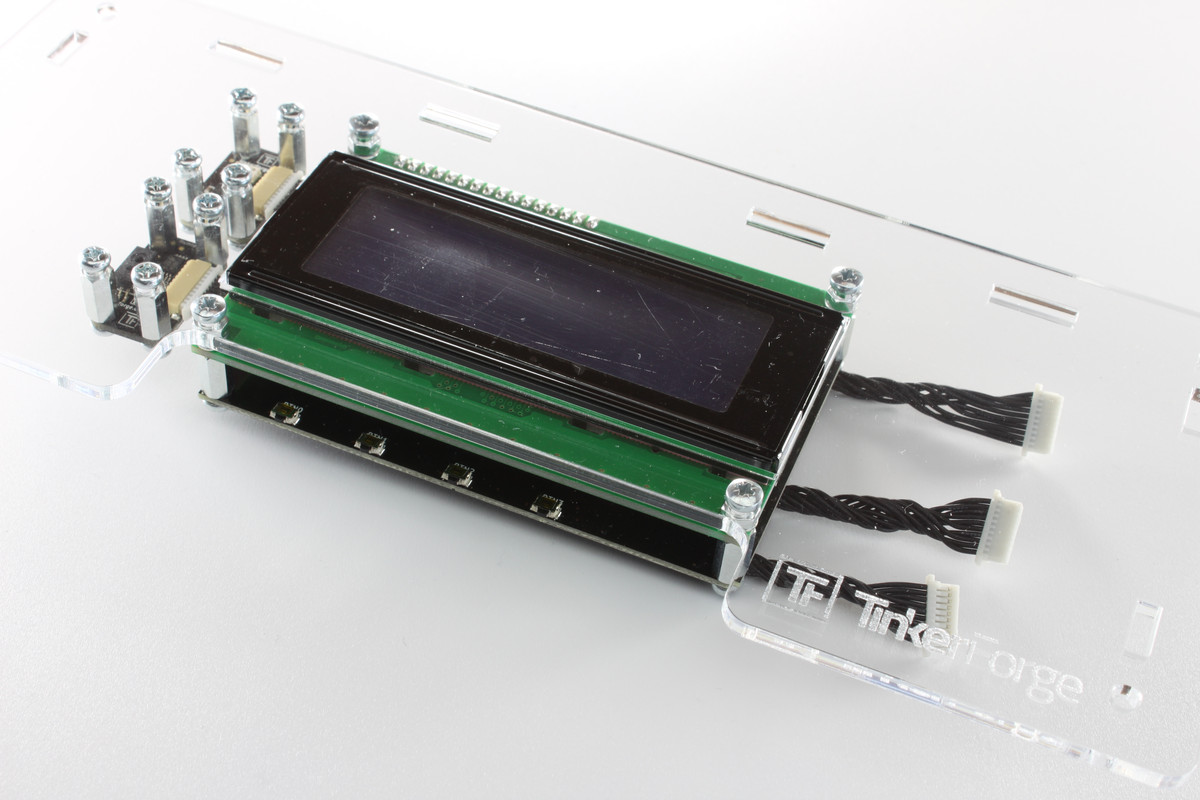

Am Ende sollten die Taster des LCD Bricklets über den Ausschnitt in der Frontseite erreichbar sein.

In dieser Anleitung werden die Bricklet Kabel unter dem LCD 20x4 Bricklet verlegt. Es ist auch möglich diese zwischen den beiden Leiterplatten zu verlegen, somit wären die Kabel etwas mehr verdeckt.

Gehäuse zusammensetzen¶

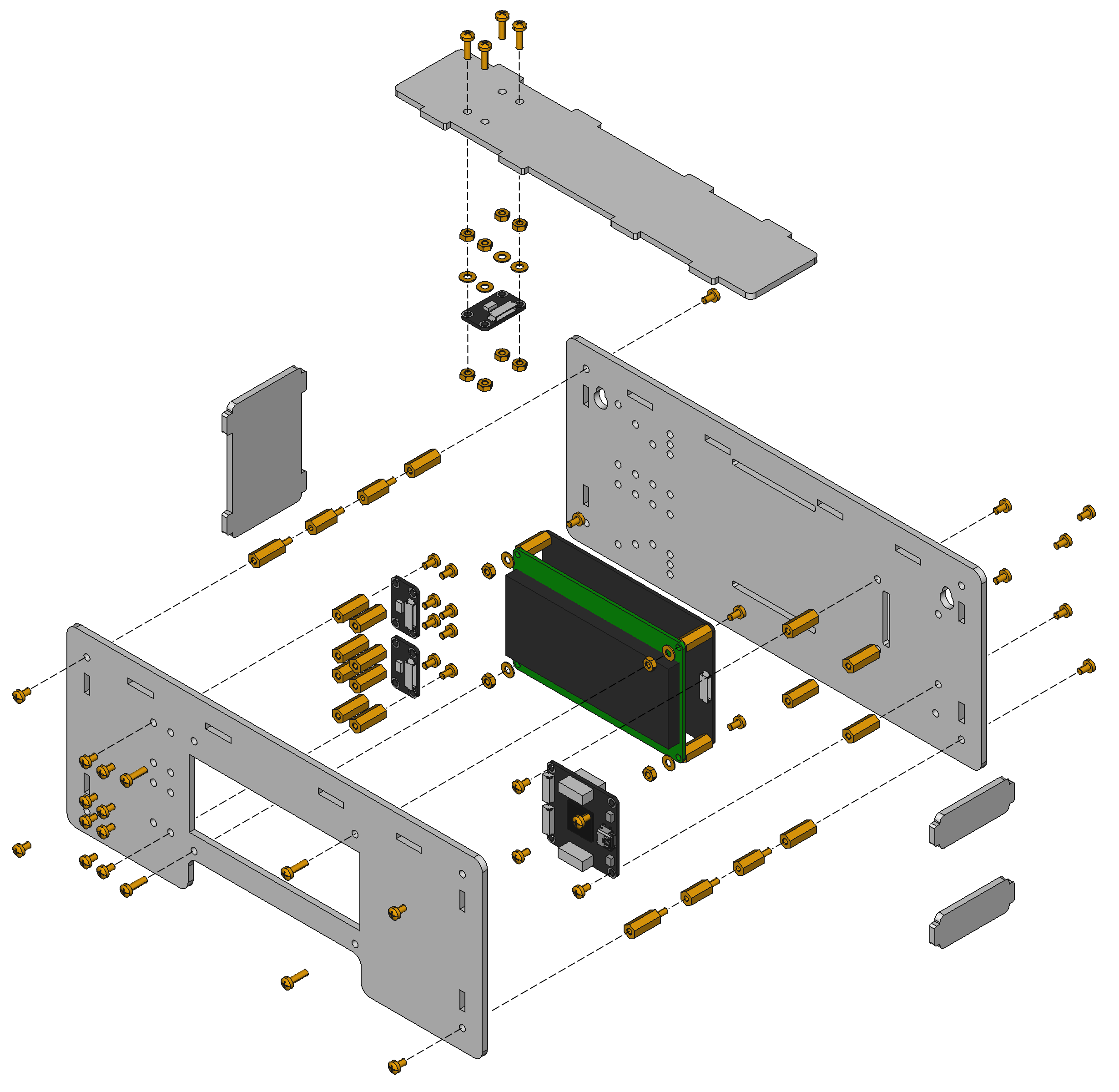

Im letzten Schritt wird das Gehäuse zusammengesetzt:

• Oberseitenteil (inkl. Ambient Light Bricklet) in das Rückseitenteil einsetzen

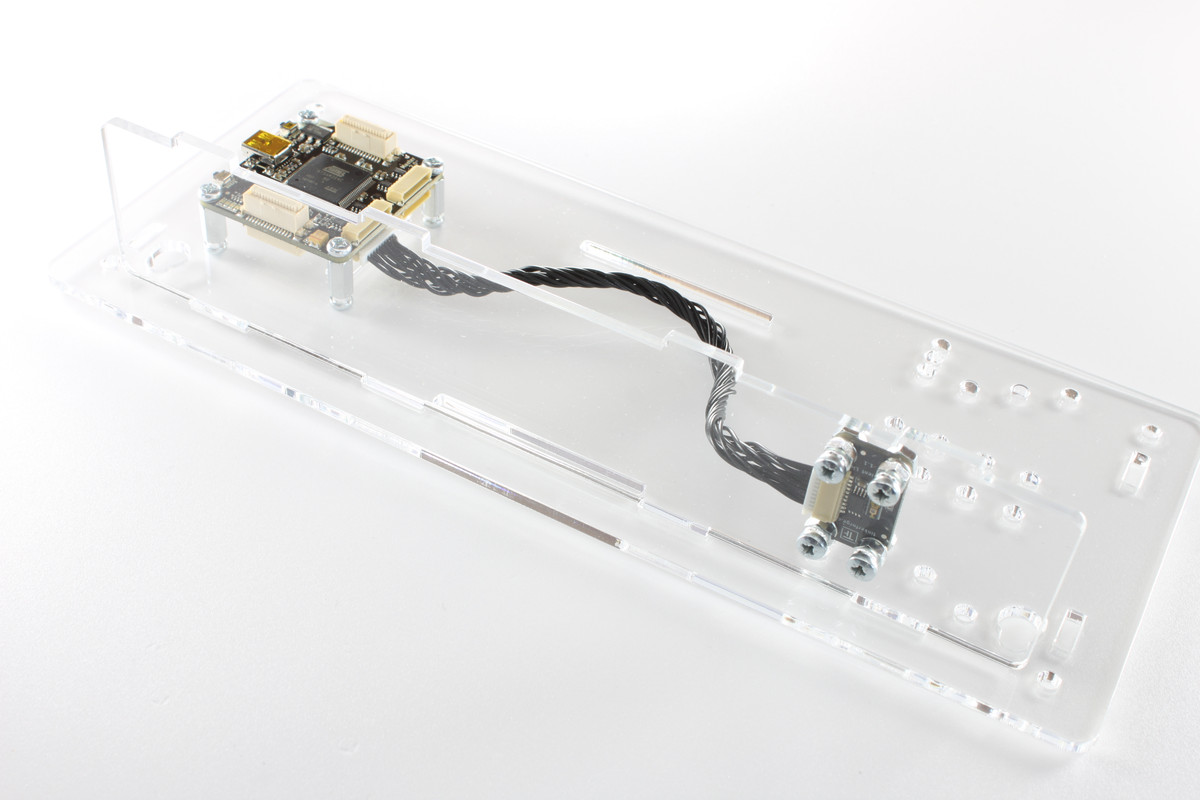

• Ambient Light Bricklet an dem Master Brick anschließen

• Seitenteile einsetzen (1x links, 2x rechts)

• 4x: Abstandshalter aus einem 12mm, zwei 9mm und einem 10mm Abstandsbolzen zusammensetzen

• 4x: Zusammengesetzten Abstandshalter auf das Rückseitenteil durch 5mm Schraube anschrauben

• Die anderen Bricklets an den Master Brick anschließen. Dazu Front- und Rückseitenteil nebeneinander legen

• Front- auf das Rückseitenteil stecken und über vier 5mm Schrauben verbinden

Das war's! Nun ist die Wetterstation aufgebaut.
