Aufbau des Starterkits: Serverraum-Überwachung

Das Starterkit: Serverraum-Überwachung wird mit einem

sowie notwendigen Bricklet Kabeln, Schrauben, Abstandshalter, Muttern und Unterlegscheiben ausgeliefert.

Schrauben, Abstandshalter, Muttern und Unterlegscheiben sind in einzelnen Befestigungskits verpackt. Die benötigten Teile für jeden Arbeitsschritt müssen aus den Befestigungskits zusammengesucht werden. Das übrige Befestigungsmaterial kann für eigene Modifikationen verwendet werden.

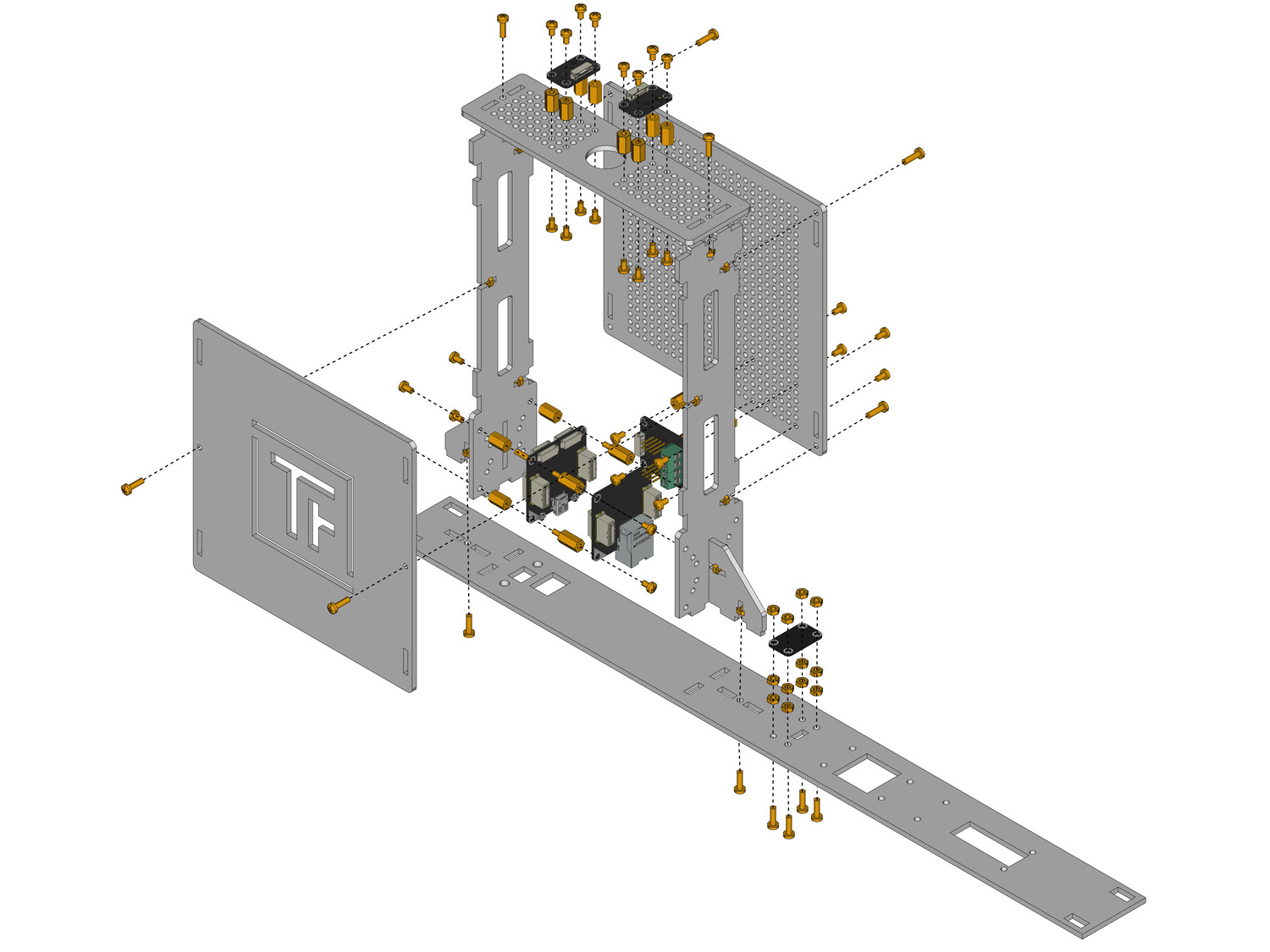

Explosionszeichnung Starterkit: Serverraum-Überwachung

Schutzfolien entfernen

Als erstes müssen die Schutzfolien von allen Gehäuseteilen entfernt werden. Jeweils auf Front- und Rückseite der Kunstoffteile befinden sich Schutzfolien. Ein Messer kann bei der Entfernung der Folien helfen, sollten sich diese schwer entfernen lassen.

Winkel mit den Seitenteilen verbinden

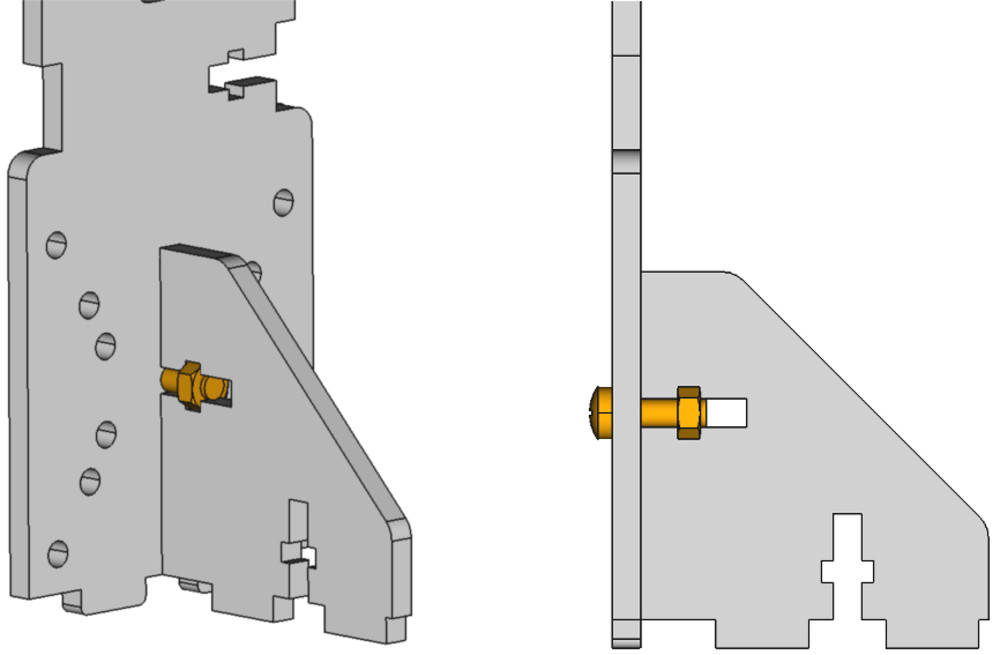

Im nächsten Schritt werden die Winkel mit den Seitenteilen verbunden. Dazu wird der Winkel, wie im nachfolgenden Bild abgebildet, in das Seitenteil gesteckt. Anschließend wird eine Mutter in die vorgesehene Aussparung gesteckt und mittels einer 12mm langen Schraube mit dem Seitenteil verbunden. Falls diese Mutter nicht in die Aussparung zu passen scheint, muss diese etwas gedreht werden.

Das Ergebnis dieses Arbeitsschritts ist im folgenden Bild abgebildet:

Arbeitsschritt 1

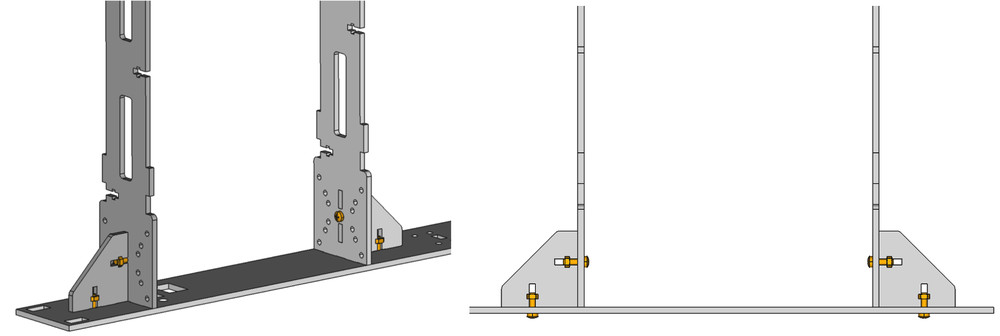

Seitenteile mit dem Frontteil verbinden

Die zuvor verbundenen Seitenteile werden in das Frontteil gesteckt und ebenfalls mit jeweils einer Mutter und 12mm Schraube befestigt. Wichtig ist das Frontteil wie im nachfolgenden Bild zu befestigen. Das Frontteil ist korrekt befestigt, wenn die Position des Ausschnitts für die Ethernet Extension übereinstimmt.

Arbeitsschritt 2

Rückseite befestigen

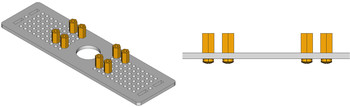

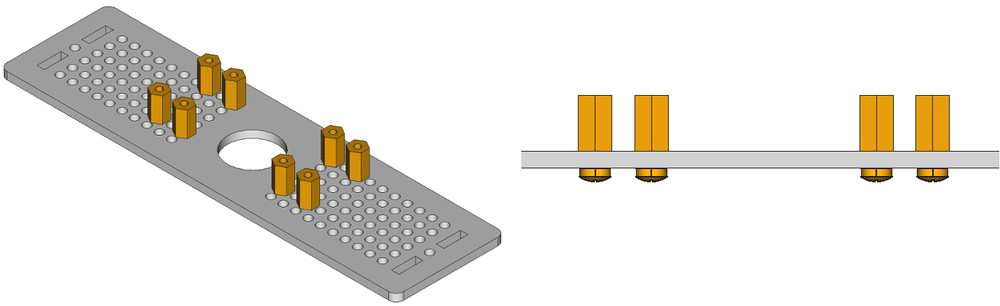

Als nächstes werden acht 10mm Abstandshalter (Innen-/Innengewinde) mittels kurzen Schrauben an die Positionen für das Temperature Bricklet 2.0 und Humidity Bricklet 2.0 auf das Rückseitenteil geschraubt.

Arbeitsschritt 3

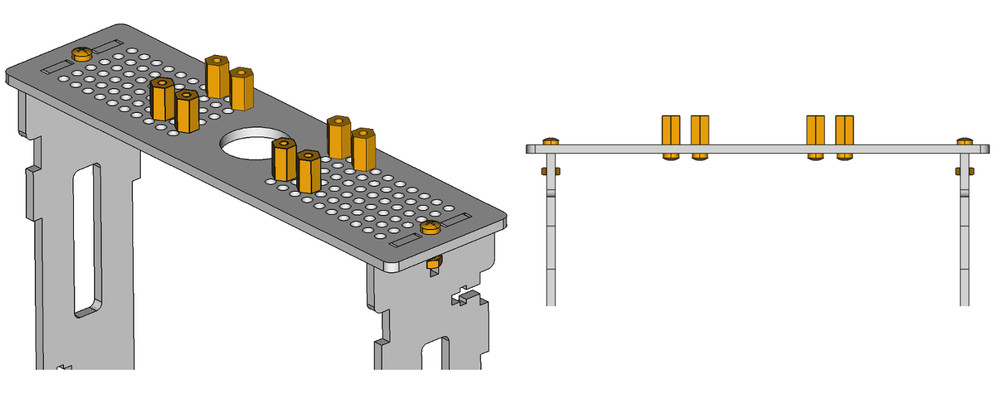

Anschließend wird die Rückseite auf die Seitenteile gesteckt und ebenfalls mittels zwei 12mm langen Schrauben und zwei Muttern befestigt.

Arbeitsschritt 4

Boden befestigen

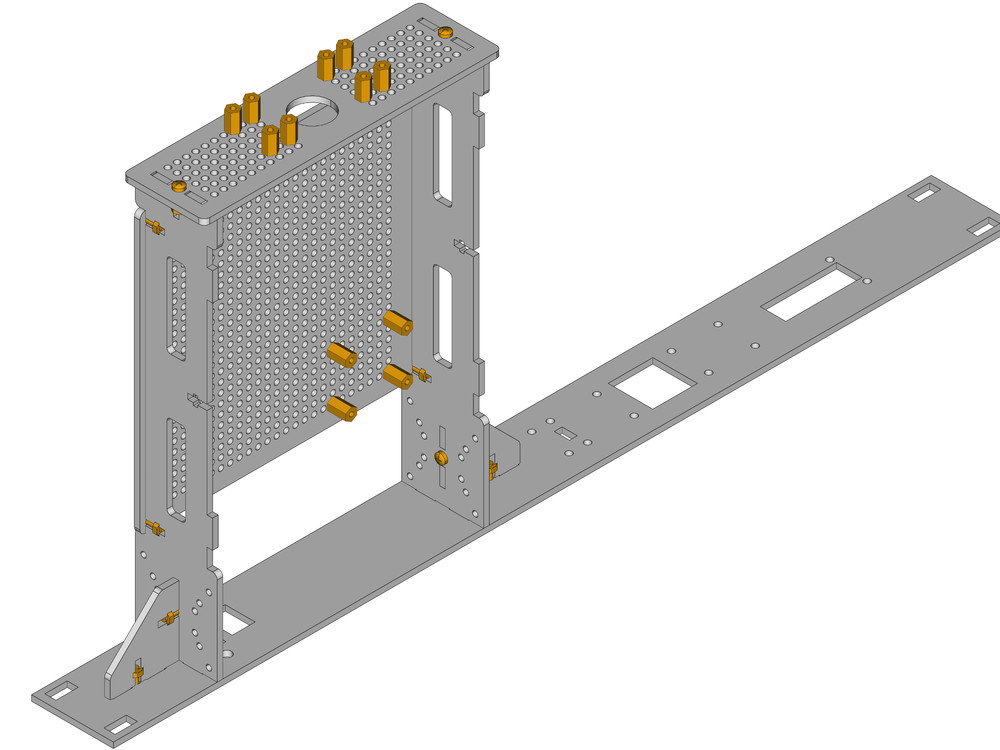

Im Anschluss wird die Bodenplatte an das bereits zusammngeschraubte Gehäuse befestigt. Dafür wird die Bodenplatte wie im Bild an die Unterseite der Seitenteile gedrückt und wie gehabt mit 12mm Schrauben und Muttern fixiert. Danach vier 10mm Abstandshalter (Innen-/Innengewinde) für das PTC Bricklet 2.0 mittels kurzen Schrauben an die gewünschte Positionen auf der Lochrasterplatte schrauben. Im nächsten Schritt werden die Bricks und Bricklets angebracht.

Arbeitsschritt 5

Bricks und Bricklets einbauen

Jetzt werden die Bricks und Bricklets ans Gehäuse geschraubt.

Master Brick und Ethernet Extension (mit RED Brick)

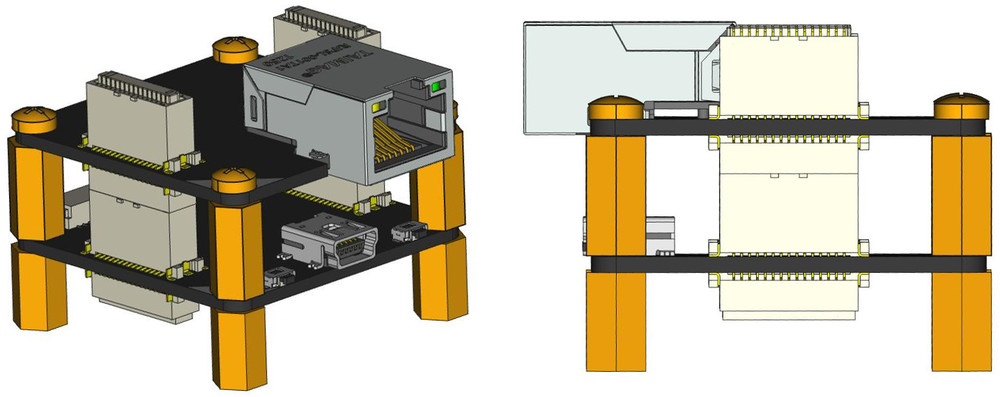

Die Ethernet Extension wird auf den Master Brick gesteckt wobei jeweils ein 12mm Abstandshalter (Innen-/Außengewinde) und eine Unterlegscheibe dazwischen gesteckt wird. Anschließend wird jeweils ein 10mm Abstandshalter (Innen-/Innengewinde) unten den Master Brick geschraubt und die Master Extension von oben mittels Schrauben befestigt.

Arbeitsschritt 6

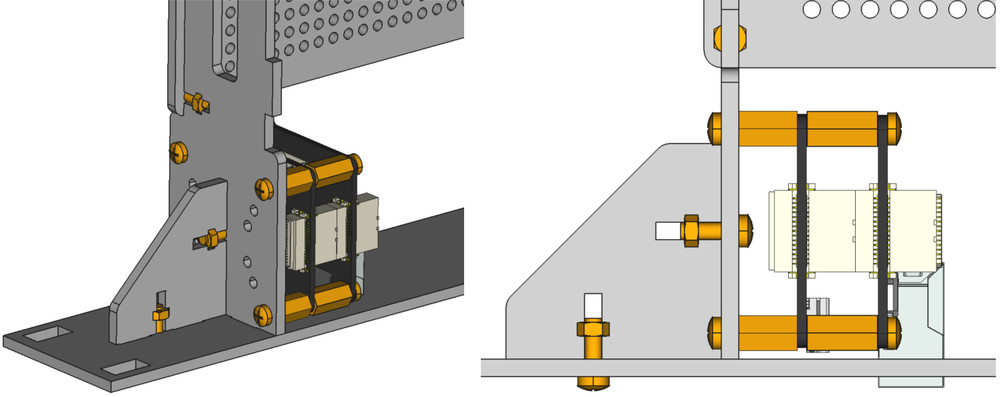

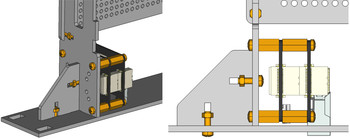

Dieser Stapel wird an ein Seitenteil mit vier kurzen Schrauben angebracht.

Arbeitsschritt 7

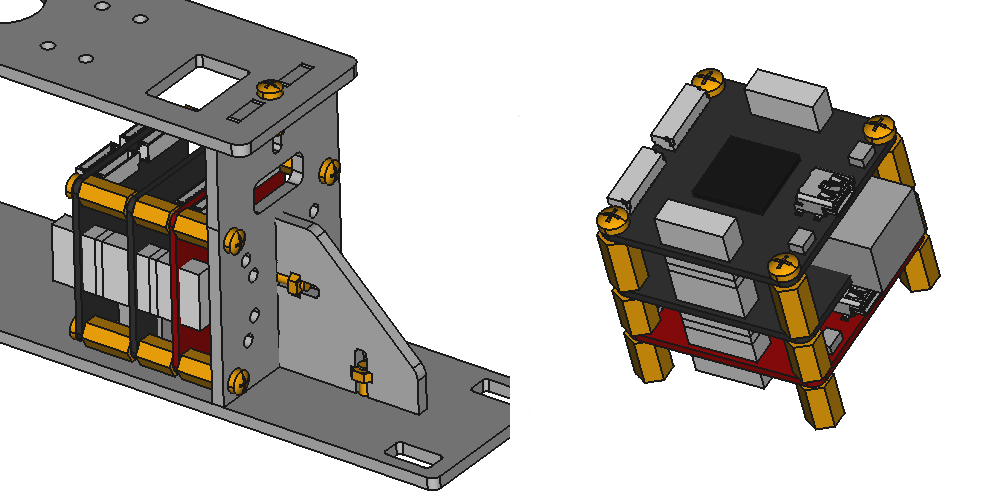

Wenn das Kit inklusive RED Brick gebaut wird, sollte der RED Brick unter der Ethernet Extension sein und der Master Brick auf der Ethernet Extension gesteckt werden. Beide können mit 12mm Abstandshaltern (Innen-/Außengewinde) und Unterlegscheiben befestigt werden.

Arbeitsschritt 6 mit RED Brick

PTC, Temperature und Humidity Bricklet

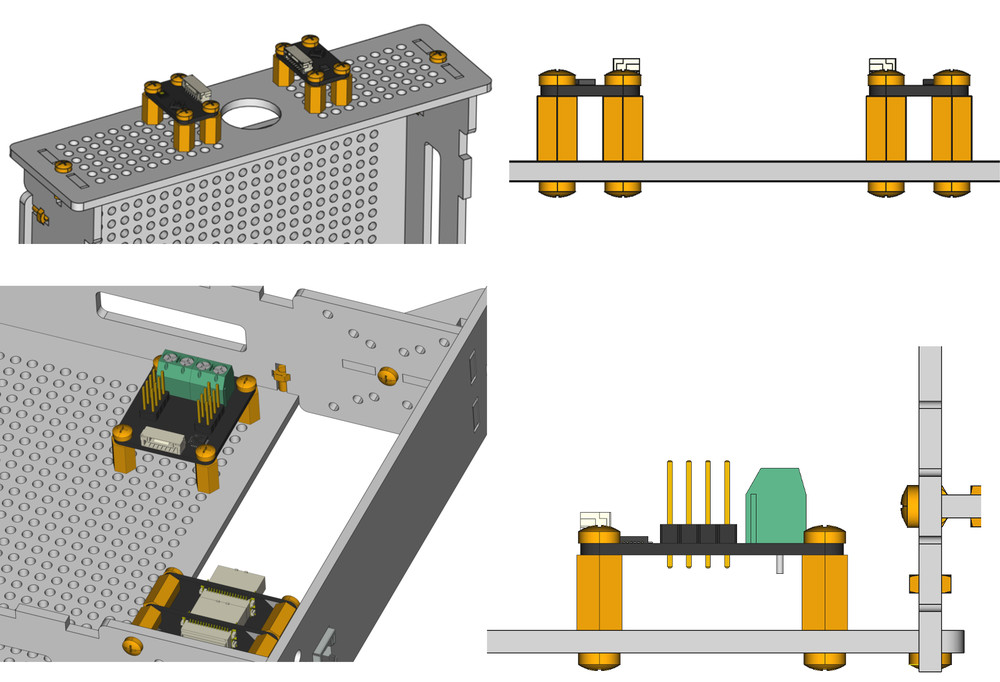

Als nächstes werden Temperature Bricklet 2.0 und Humidity Bricklet 2.0 auf die zuvor positionierten 10mm Abstandshalter auf dem Rückseitenteil sowie das PTC Bricklet 2.0 auf der Bodenplatte aufgeschraubt.

Vor der ersten Benutzung muss das PTC Bricklet 2.0 konfiguriert werden und der Temperaturfühler (2-Leiter) angeschlossen werden. Wie dies funktioniert ist hier und hier dokumentiert.

Arbeitsschritt 8

Ambient Light Bricklet

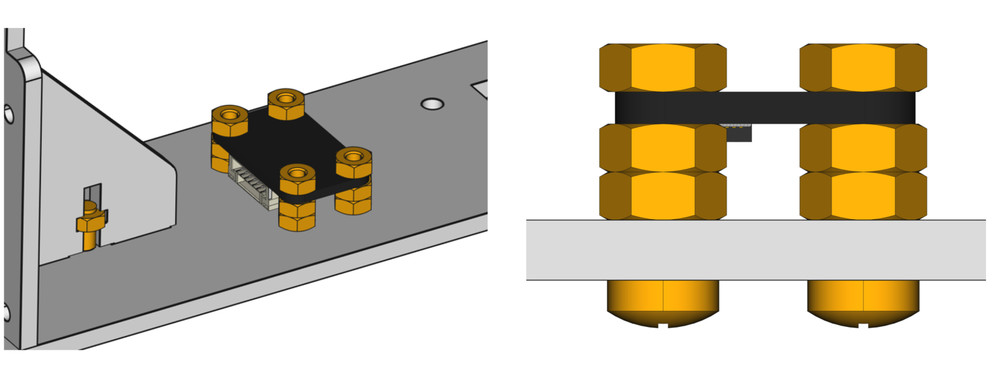

Im letzten Schritt wird das Ambient Light Bricklet 3.0 an die Frontseite geschraubt. Dazu werden vier 12mm lange Schrauben durch die Frontseite gesteckt und von hinten jeweils mit zwei Muttern fixiert. Anschließend wird das 50cm Bricklet Kabel (7p-10p) an das Ambient Light Bricklet 3.0 angeschlossen und dieses auf die vier Schrauben gesteckt. Fixiert wird es mit jeweils einer weiteren Mutter.

Arbeitsschritt 9

Verkabeln, Deckel drauf, Fertig

Die Bricklet Kabel müssen nun noch zum Master Brick geführt und dort angeschlossen werden. Ein Kabelbinder kann zur Ordnung der Verkablung genutzt werden.

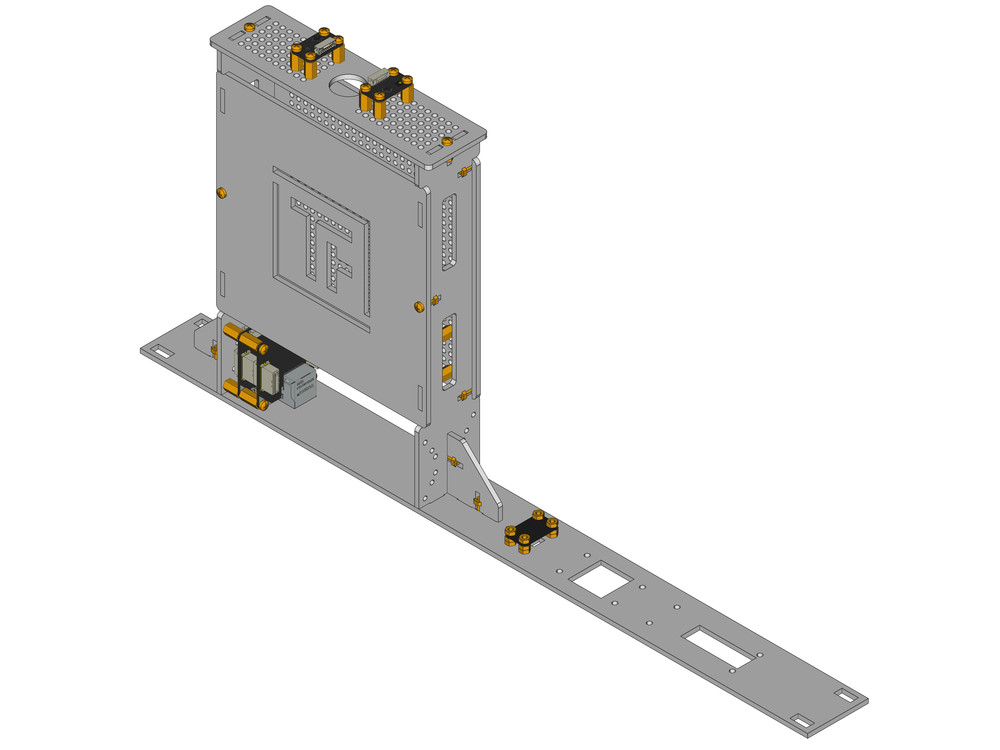

Sobald alles verkabelt und verlegt ist wird der Deckel mit dem TF-Logo aufgesetzt. Erneut wird dieser mittels 12mm Schrauben und Muttern an dem jeweiligen Seitenteil befestigt.

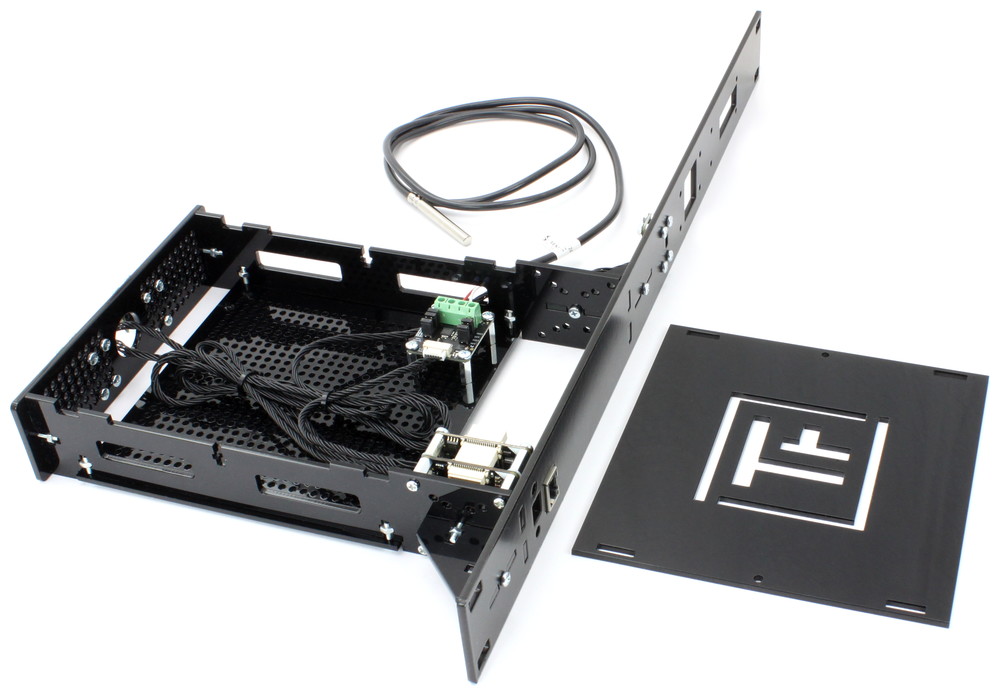

Das nachfolgende Bild zeigt das fertig aufgebaute Kit.

Arbeitsschritt 10 Serverraum-Überwachungskit: Verkabelung
