LCD 20x4 Bricklet

Features

  • 20x4 Zeichen alphanumerisches Display
  • Schaltbare blaue Hintergrundbeleuchtung
  • 4 Taster

Beschreibung

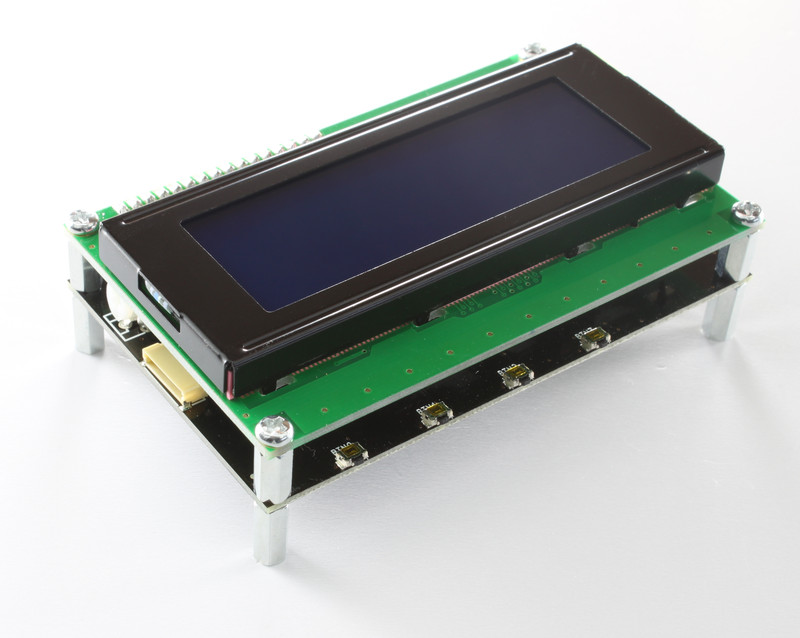

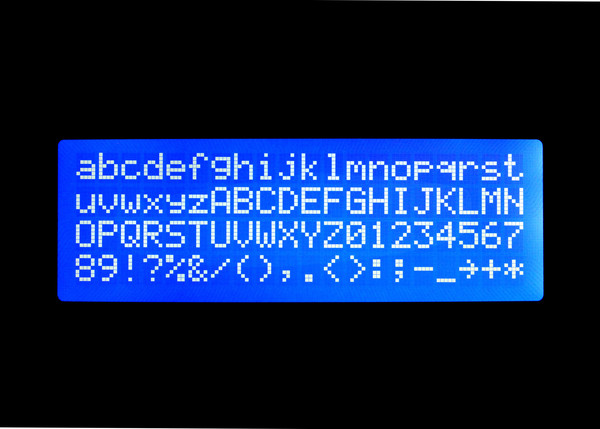

Das LCD 20x4 Bricklet ist mit einem 20x4 Zeichen Punktmatrix LCD Display, blauer Hintergrundbeleuchtung und vier Tastern ausgestattet. Über einen Bricks der mit diesem Bricklet verbunden ist kann es gesteuert werden. Die API ermöglicht es Zeichen oder ganze Zeilen auf das LCD zu schreiben, den Status von jedem Taster abzufragen und die Hintergrundbeleuchtung zu schalten. Zusätzlich können Events definiert werden die durch die Taster ausgelöst werden.

Es kann genutzt werden um z.B. Song Informationen vom PC oder Messwerte anderer Bricks und Bricklets anzuzeigen.

Technische Spezifikation

Eigenschaft Wert

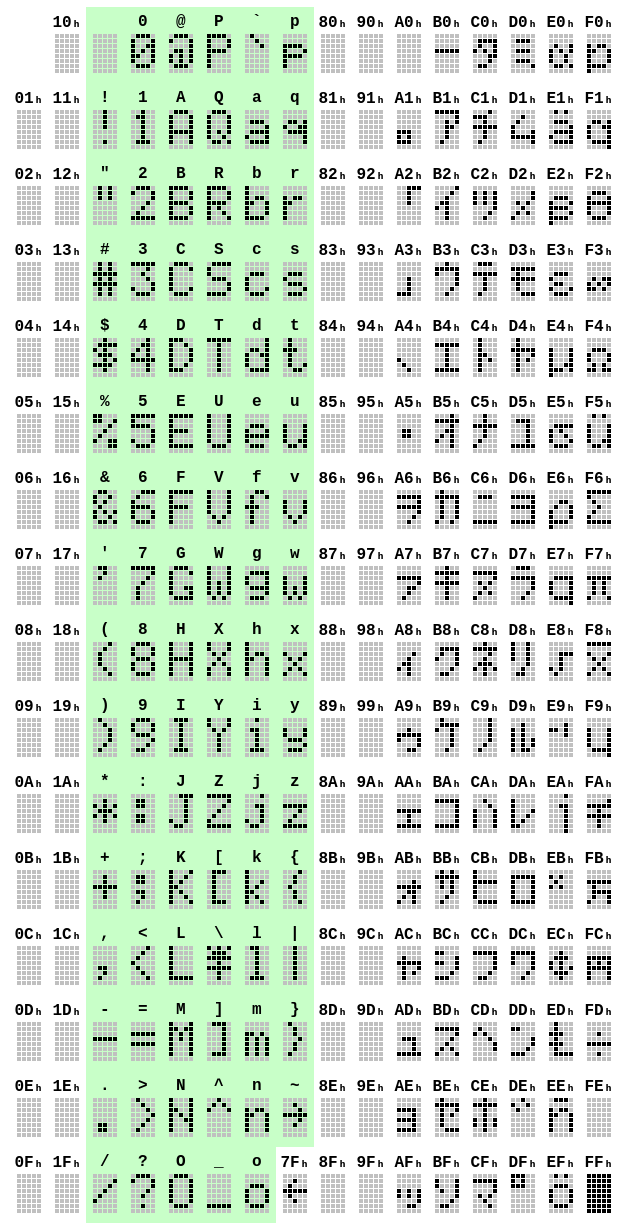

LCD Alphanumerisch, 20 Zeichen per Zeile, 4 Zeilen
Stromverbrauch mit Hintergrundbeleuchtung 36mA

Hintergrundbeleuchtung Blau, per Software schaltbar
Kontrast Einstellbar per Potentiometer

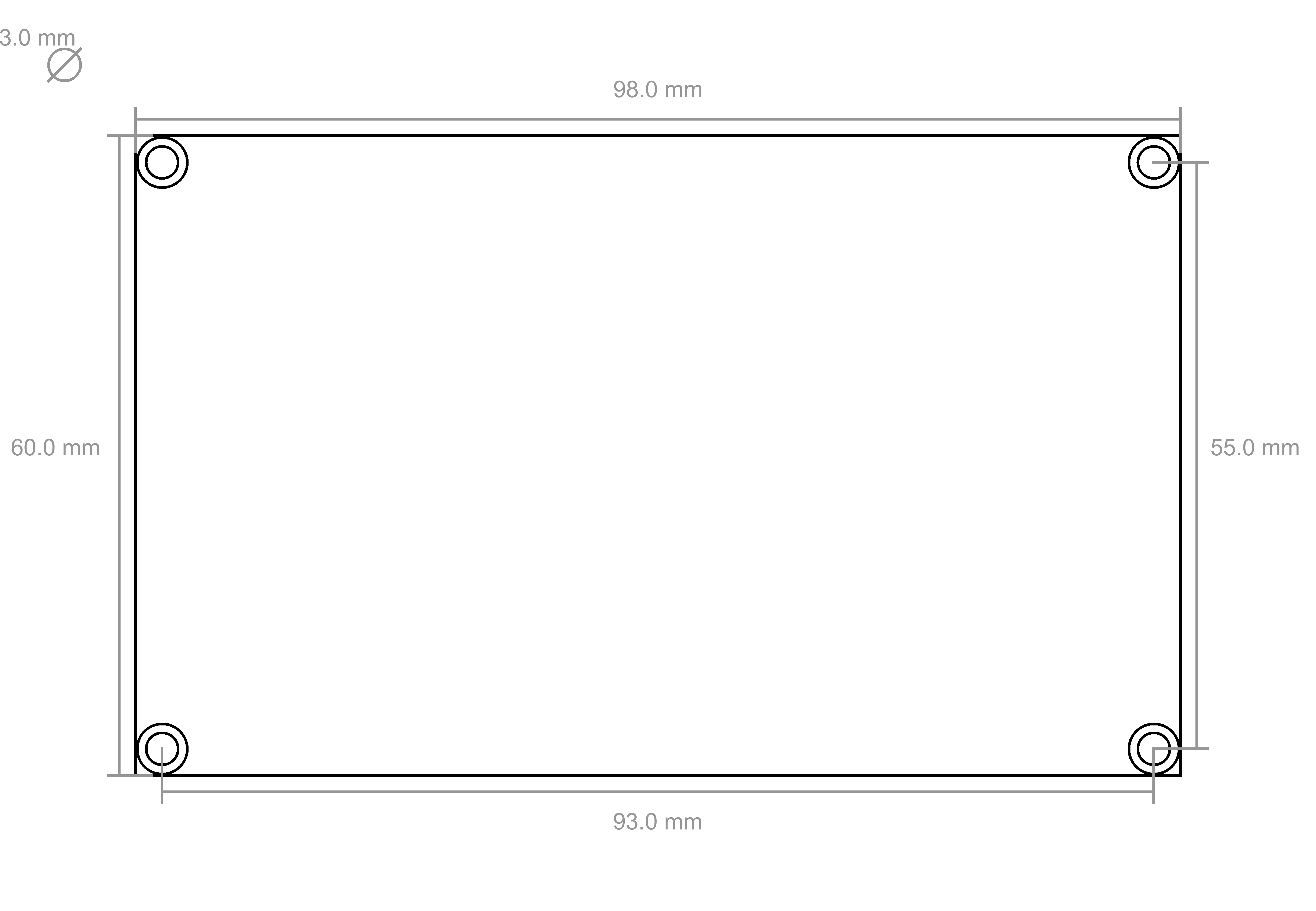

Abmessungen (B x T x H) 60 x 98 x 22mm (2,36 x 3,86 x 0,86")*
Gewicht 96g*

* ohne Schrauben

Ressourcen

Erster Test

Um ein LCD 20x4 Bricklet testen zu können müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das LCD 20x4 Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden (siehe folgendes Bild).

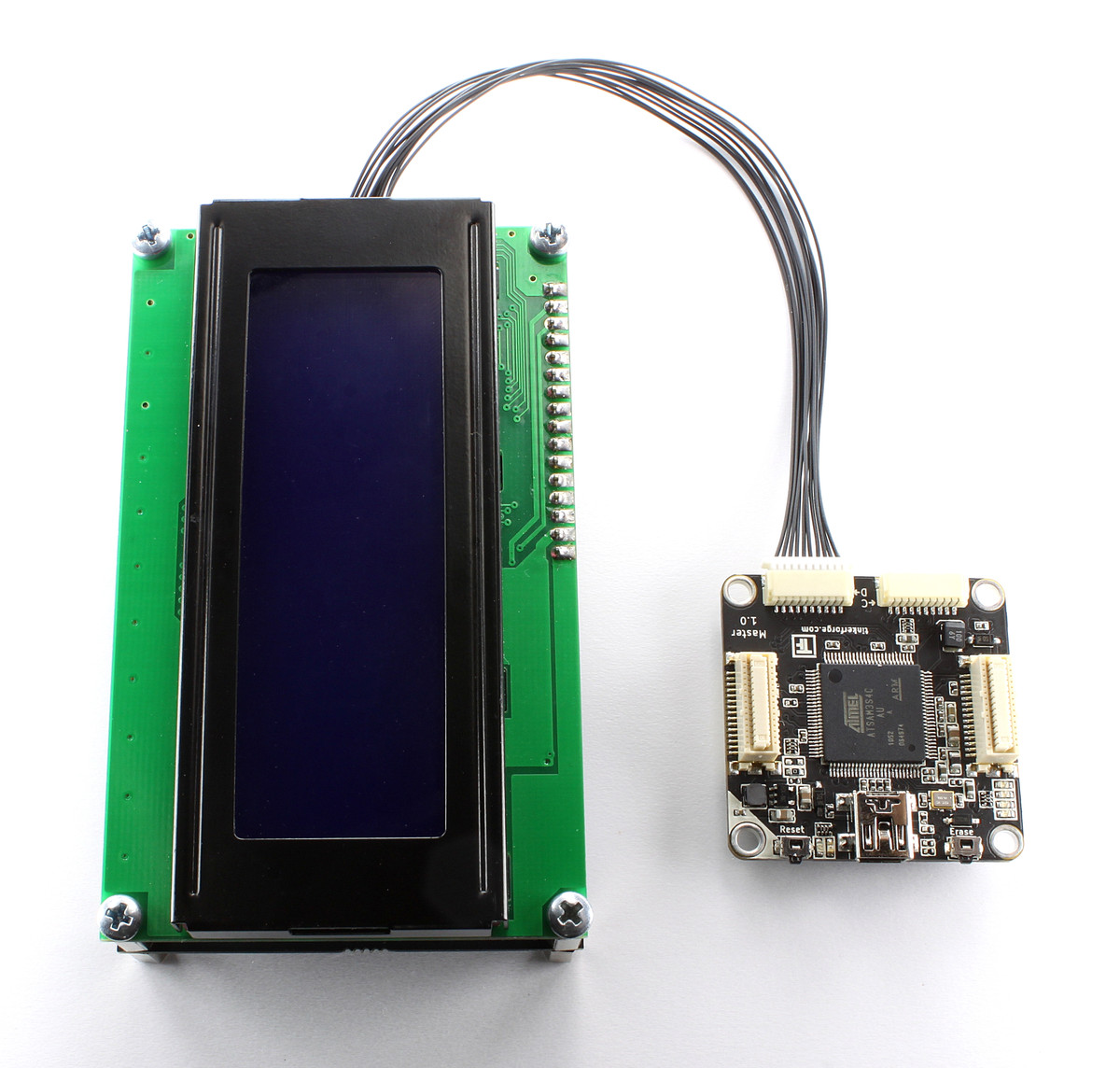

LCD 20x4 Bricklet verbunden mit Master Brick

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "LCD 20x4 Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert sollte der Tab wie im folgenden Bild aussehen.

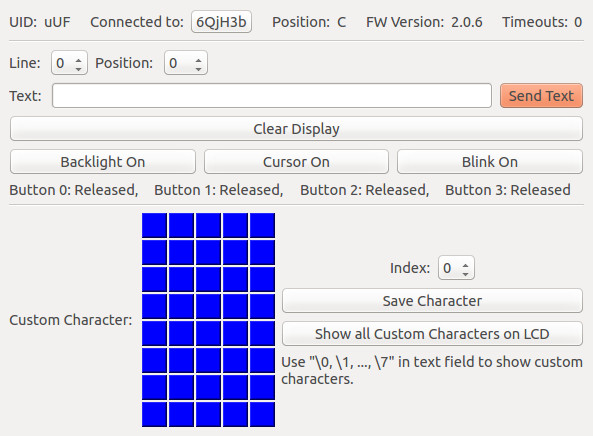

LCD 20x4 Bricklet im Brick Viewer

Um Text anzuzeigen muss dieser in das Textfeld eingegeben werden. Die Zeile und die Spalte in der der Text angezeigt werden soll kann verändert werden. Ein Klick auf den "Send Text" Knopf zeigt den Text auf dem LCD an. Ein weitere Klick auf den "Backlight On" Knopf schaltet die Hintergrundbeleuchtung ein. Werden die 4 Knöpfe am Bricklet gedrückt so wird dies angezeigt.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des LCD 20x4 Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

LCD Kontrast einstellen

Auf dem Bricklet befindet sich neben dem Bricklet Stecker ein Potentiometer. Mit diesem kann der Kontrast des LCDs eingestellt werden.

Externe Taster anschließen

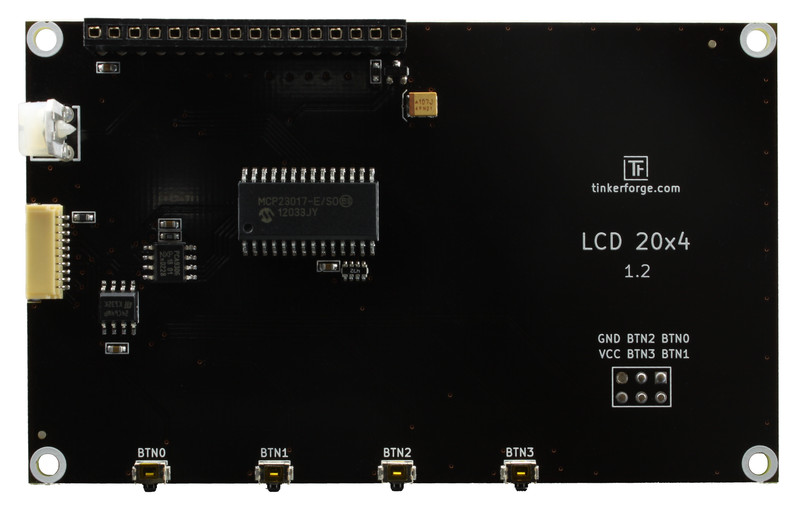

Das LCD Bricklet kann auf der rechten Seite mit einer Stiftleiste bestückt werden. Über diese können externe Schalter oder Taster angeschlossen werden. Normalerweise verbindet man jeweils einen Eingang (BTN0 bis BTN3) über einen Taster oder Schalter mit GND.

Gehäuse

Ein laser-geschnittenes Gehäuse für das LCD 20x4 Bricklet ist verfügbar.

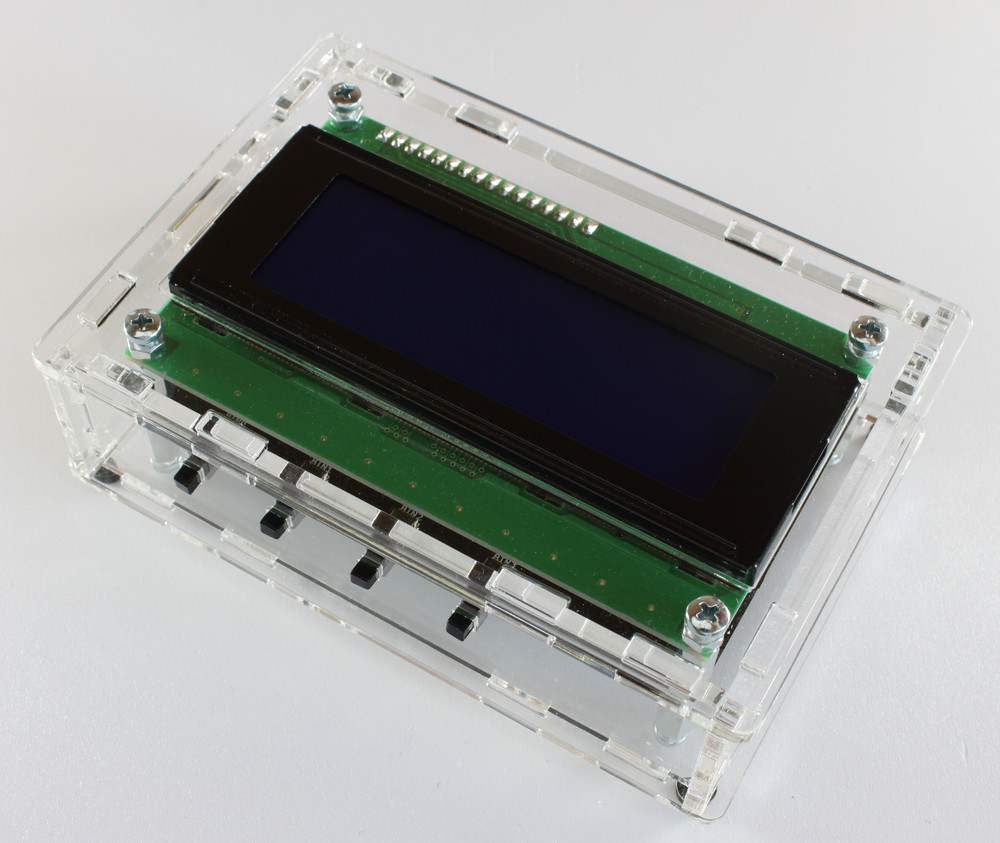

Gehäuse für LCD 20x4 Bricklet

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Befestige die langen Schrauben mit den mitgelieferten Muttern am Oberteil,
  • Schraube LCD an Oberteil mit Abstandshalter (10mm) von unten und den langen Schrauben von oben,
  • Schraube Bricklet an LCD mit Abstandshalter (12mm)
  • baue Seitenteile auf,
  • stecke Taster-Verlängerung in Seitenteil,
  • stecke zusammengebaute Seitenteile in Oberteil und
  • schraube Unterteil auf unteren Abstandshalter.

Im folgenden befindet sich eine Explosionszeichnung des LCD 20x4 Bricklet-Gehäuse:

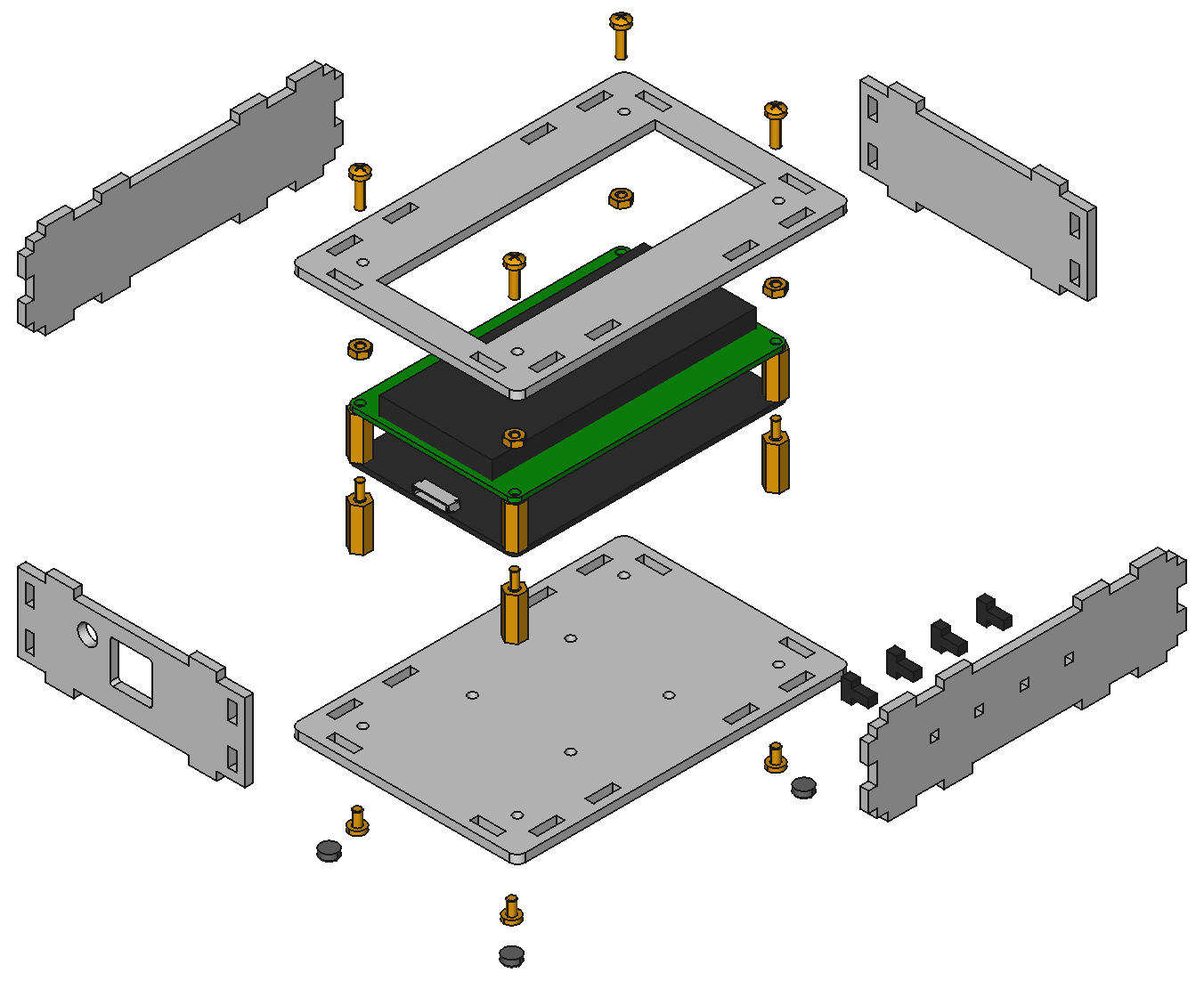

Explosionszeichnung für LCD 20x4 Bricklet

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
