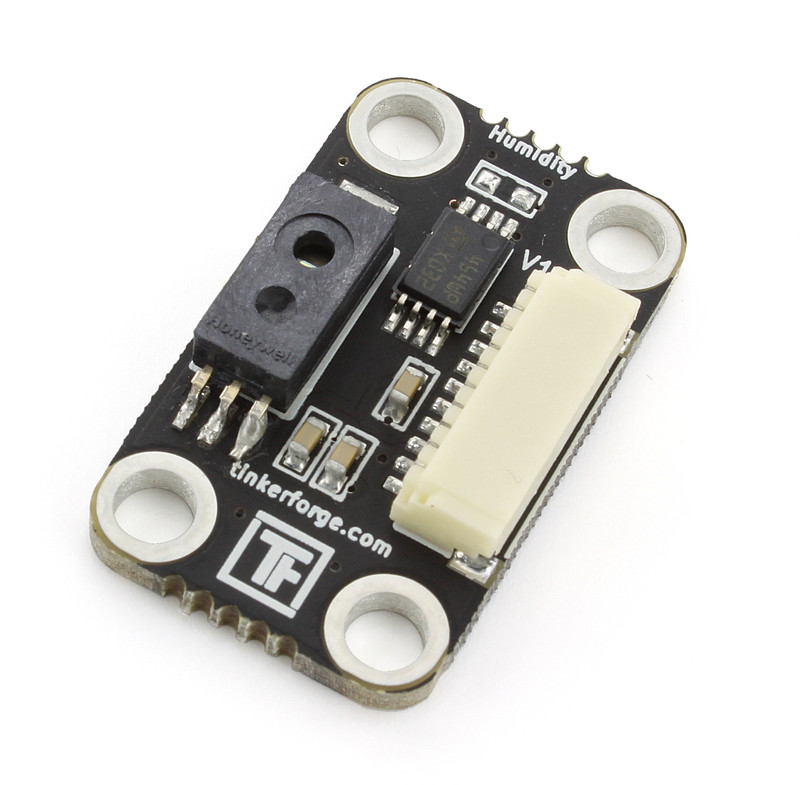

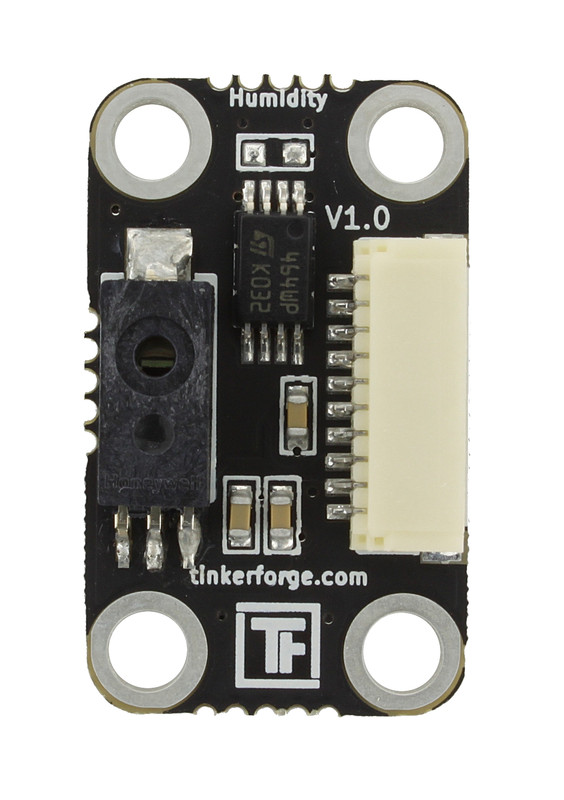

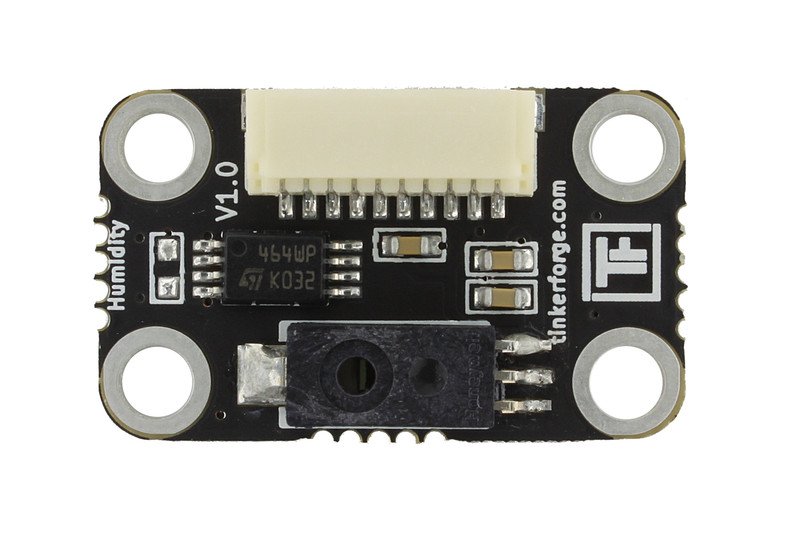

Humidity Bricklet

Bemerkung

Das Humidity Bricklet ist abgekündigt und wird nicht mehr verkauft. Als Ersatz wird das Humidity Bricklet 2.0 empfohlen.

Features

  • Misst relative Luftfeuchtigkeit
  • Ausgabe in 0,1% RH Schritten (12Bit Auflösung)

Beschreibung

Mit dem Humidity Bricklet können Bricks die relative Luftfeuchtigkeit messen. Die gemessene Luftfeuchtigkeit kann in Prozent direkt ausgelesen werden. Mit konfigurierbaren Events ist es möglich auf veränderte Luftfeuchtigkeit zu reagieren ohne die Werte laufend abzufragen (kein Polling notwendig).

Typische Anwendungen sind der Aufbau einer Wetterstation oder in Umweltmessungen.

Technische Spezifikation

Eigenschaft Wert
Sensor HIH-5030
Stromverbrauch 1mA

Relative Luftfeuchtigkeit (RH) 0% RH - 100% RH in 0,1% RH Schritten, 12Bit Auflösung

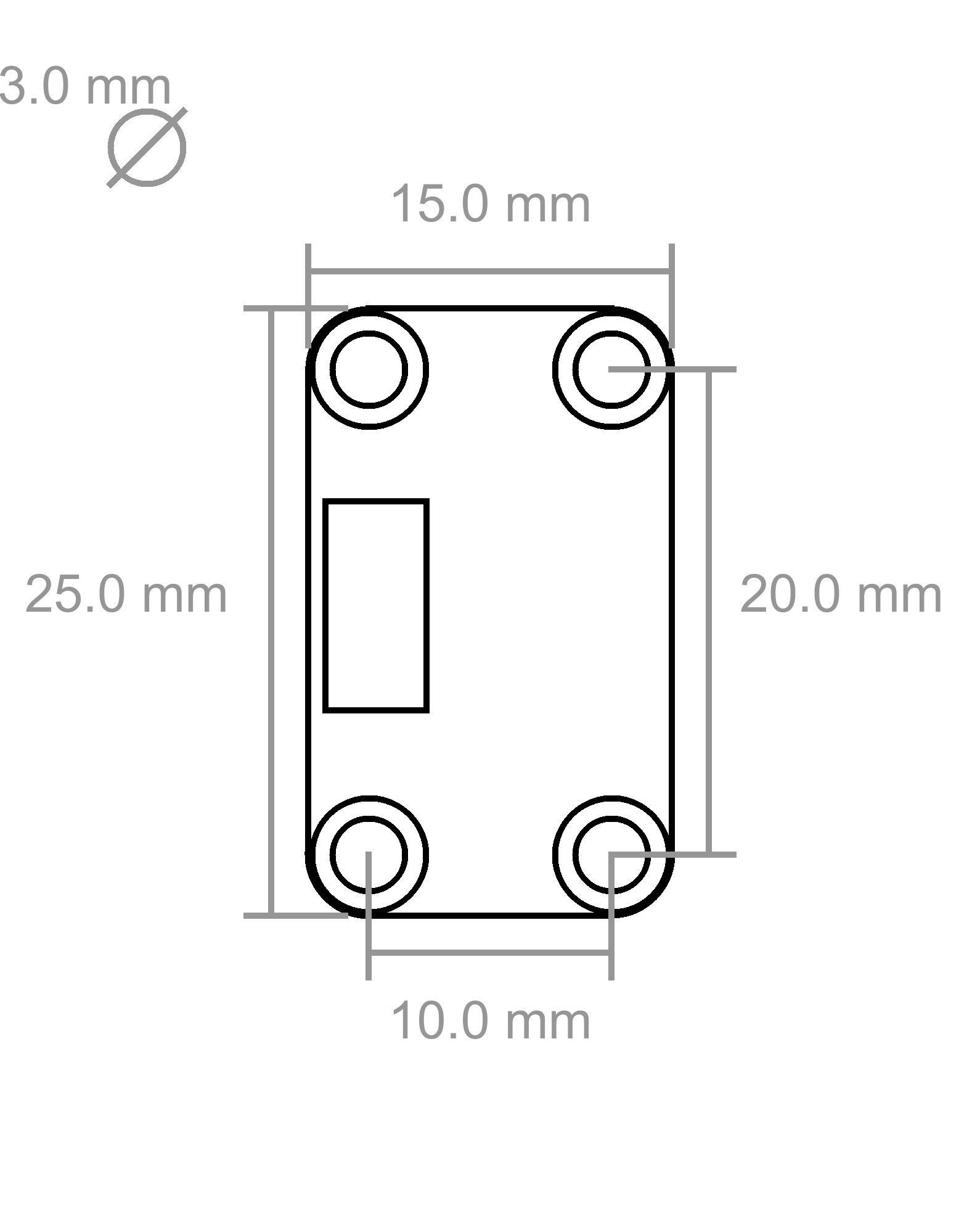

Abmessungen (B x T x H) 25 x 15 x 5mm (0,98 x 0,59 x 0,19")
Gewicht 2g

Ressourcen

Erster Test

Um ein Humidity Bricklet testen zu können müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Humidity Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden (siehe folgendes Bild).

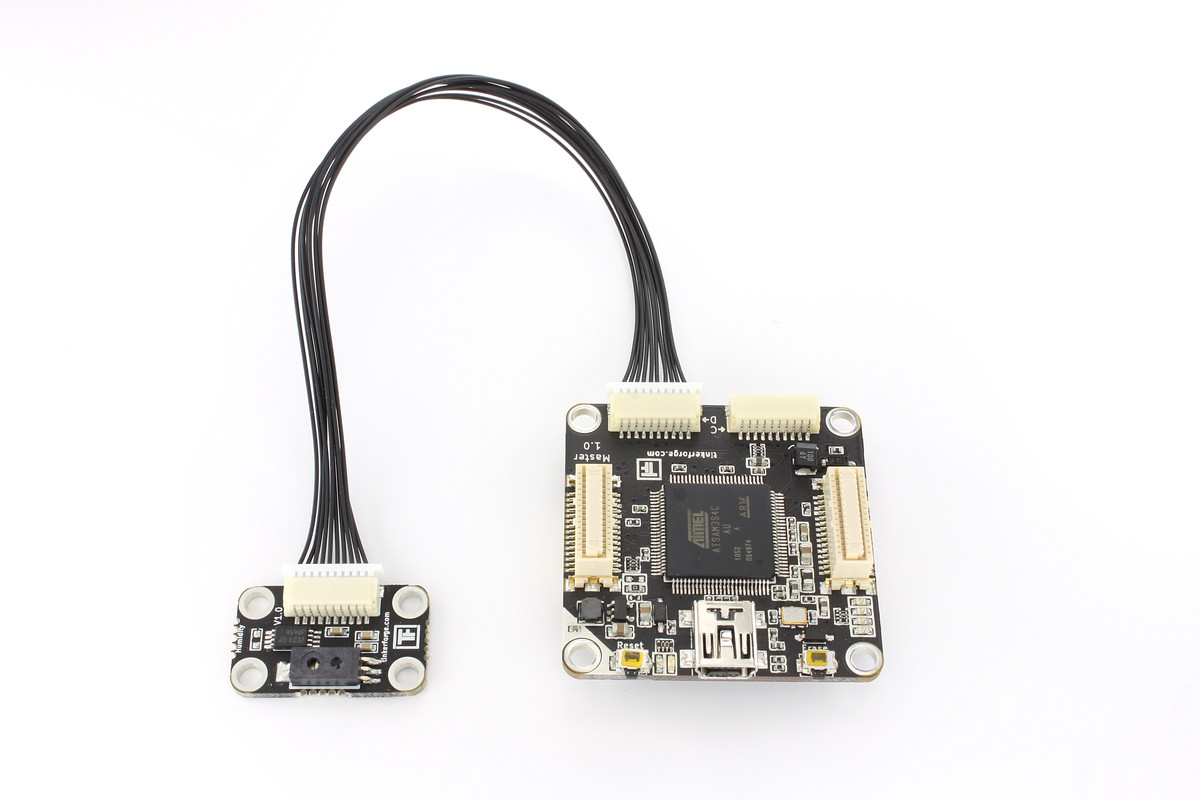

Humidity Bricklet verbunden mit Master Brick

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Humidity Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird die gemessen relative Luftfeuchtigkeit des Sensors angezeigt. Der Graph gibt den zeitlichen Verlauf der Luftfeuchtigkeit wieder. Das folgende Bild entstand durch Ausatmen auf den Sensor. Die Luftfeuchtigkeit steigt durch die feuchte Atemluft und fällt dann wieder ab.

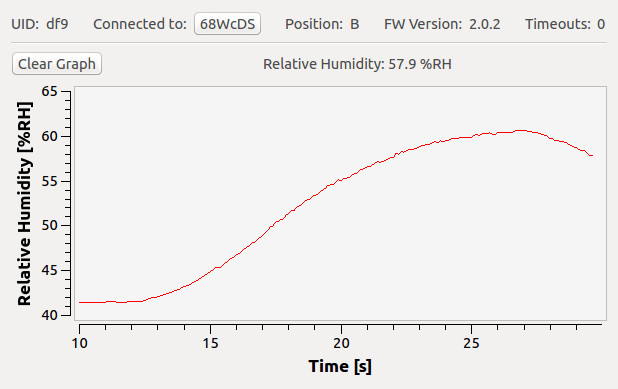

Humidity Bricklet im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Humidity Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

Ein laser-geschnittenes Gehäuse für das Humidity Bricklet ist verfügbar.

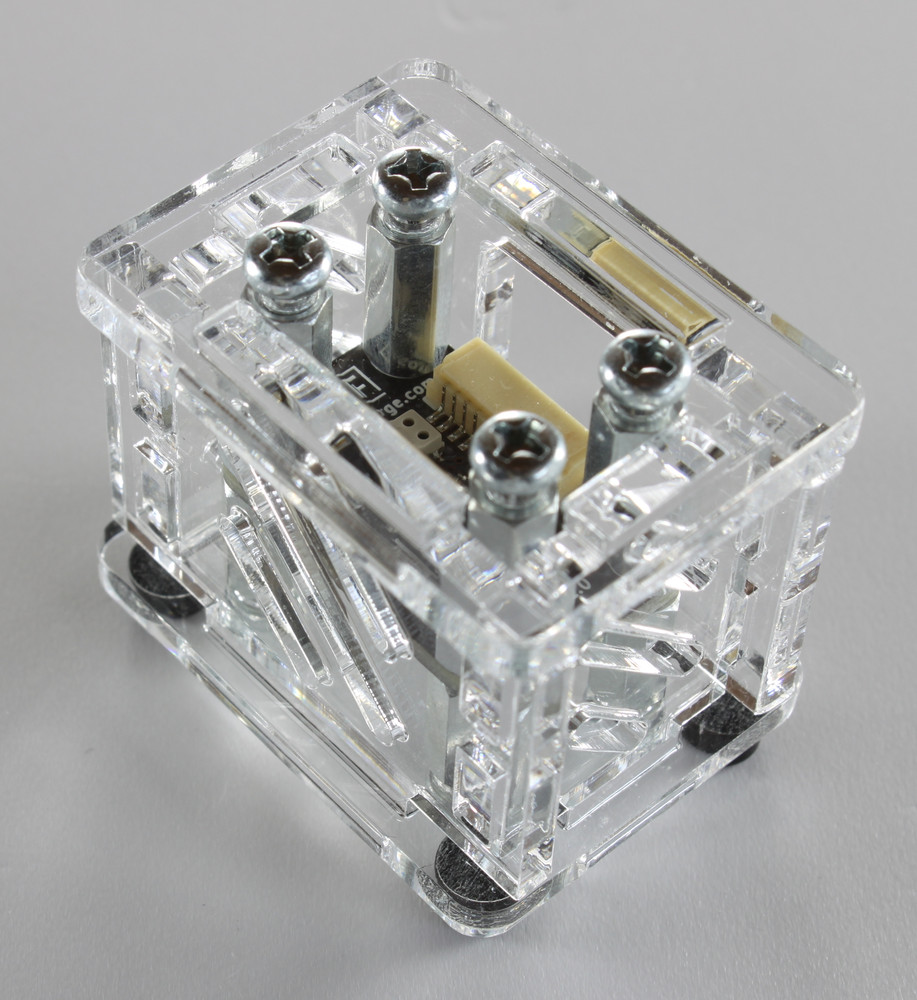

Gehäuse für Ambient Light Bricklet

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Abstandshalter an das Bricklet,
  • schraube Unterteil an untere Abstandshalter,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Unterteil und
  • schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Humidity Bricklet Gehäuses:

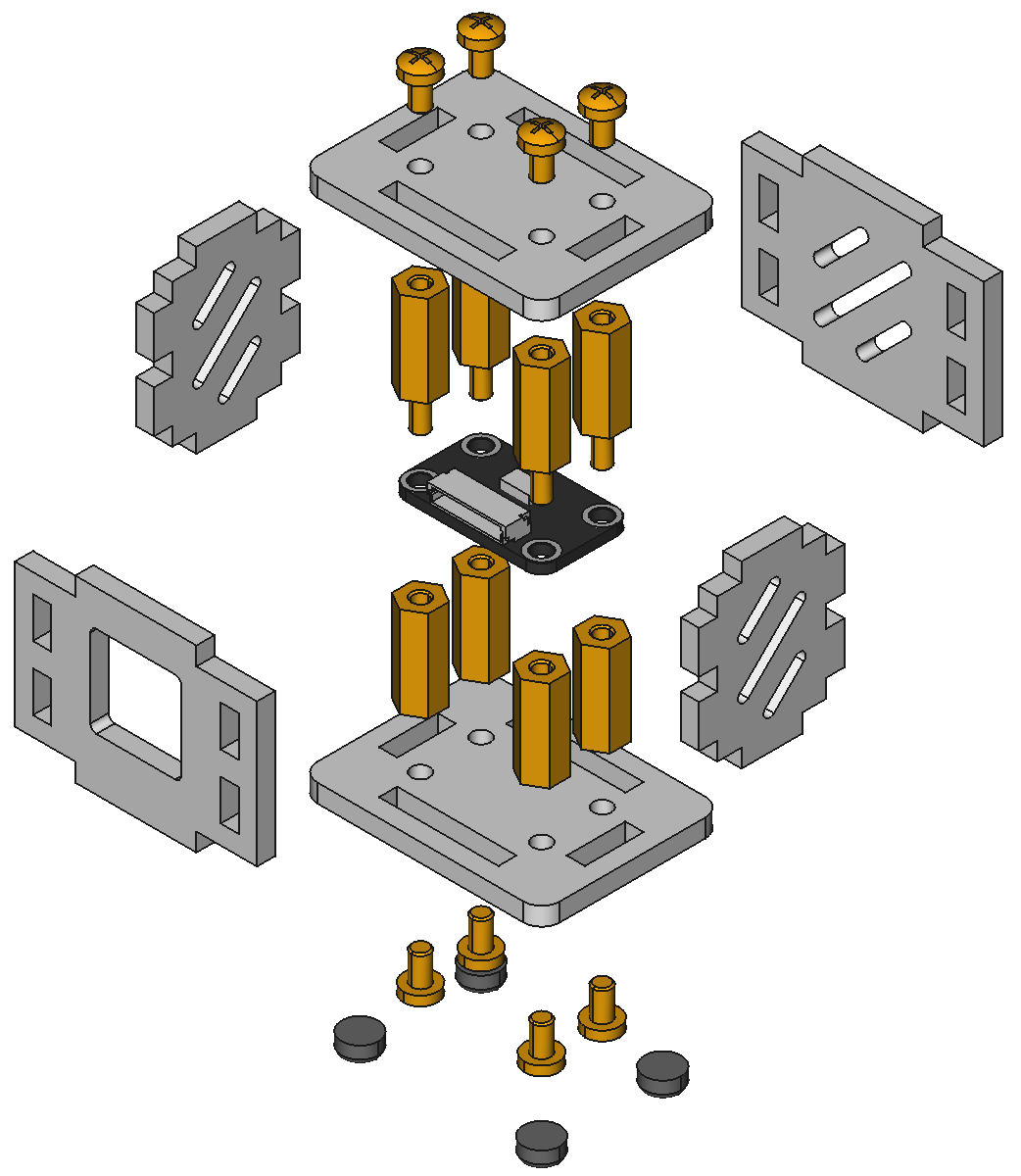

Explosionszeichnung für Humidity Bricklet

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Troubleshooting

Wenn sich durch Kondensation genug flüssiges Wasser auf dem Sensor bildet, entsteht ein leitender Pfad auf dem Sensor. Dies führt zu einer Messung von 0% Luftfeuchtigkeit. Sobald dieses Wasser wieder verdunstet ist nimmt der Sensor seinen normalen Betrieb wieder auf. Für den Einsatz in Umgebungen mit Kondensation empfiehlt sich eine Montage des Sensors kopfüber. Reicht dies noch nicht aus, so kann der Sensor z.B. durch Schaumstoff geschützt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
