NetIO Controller App Setup

Die NetIO Controller App in Kombination mit den Shell Bindings erlaubte es einem Smartphone mit Bricks und Bricklets zu interagieren. Die NetIO App stellt ein flexibles und online konfigurierbares GUI bereit welches u.a. Textbefehle senden und empfangen kann. Die Shell Bindings agieren dann als Proxy zwischen den NetIO Textbefehlen und dem binären TCP/IP Protokoll, das zur Kommunikation mit den Bricks und Bricklets verwendet wird.

Die Tinkerforge Seite

Als erste Schritt sollten die Shell Bindings aus dem Downloadbereich heruntergeladen und getestet werden. Der Brick Daemon wird zusätzlich benötigt, wenn die Bricks über USB angeschlossen sind.

Befehlsformat

Die Shell Bindings können Befehle über die Kommandozeile und über TCP/IP Verbindungen entgegennehmen. Das Befehlsformat ist in beiden Fällen fast das gleiche. Zum Beispiel, dieser Befehl:

$ tinkerforge call ambient-light-bricklet gxe get-illuminance
illuminance=721

muss über eine TCP/IP Verbindung so gesendet werden:

call ambient-light-bricklet gxe get-illuminance\n

Also, tinkerforge am Anfang entfernen und \n als Terminator anhängen. NetIO hat ein commandTermination Attribut mit \n als Standardwert, daher kümmert sich NetIO schon von sich aus um das Anhängen von \n an die Befehle.

Die Ausgabe der Befehle über eine TCP/IP Verbindung wird auch mit \n terminiert:

illuminance=721\n

Falls die Ausgabe mehrere Werte beinhaltet, dann werden diese auf der Kommandozeile jeweils als ein Wert pro Zeile ausgegeben:

$ tinkerforge call dual-relay-bricklet fAa get-state
relay1=true
relay2=false

Wenn die Ausgabe über eine TCP/IP Verbindung gesendet wird dann wird \t als Trennzeichen verwendet:

relay1=true\trelay2=false\n

Listen Befehl

Der Text Protokoll Proxy wird über den listen Befehl der Shell Bindings gestartet:

$ tinkerforge listen

Standardmäßig wird eine Verbindung zum Brick Daemon auf localhost hergestellt. Falls der Brick Daemon auf einen anderen Computer läuft, oder die Verbindung zu einer WIFI oder Ethernet Extension hergestellt werden soll, dann können dazu die --host und --port Optionen verwendet werden:

$ tinkerforge --host different-computer --port 5000 listen

Standardmäßig lauscht der listen Befehl auf Port-Nummer 4217. Mit der --port Option des listen Befehls kann dies geändert werden:

$ tinkerforge --host different-computer --port 5000 listen --port 6000

Dieser Befehl stellt die Verbindung zu different-computer auf Port-Nummer 5000 her und lauscht auf Port-Nummer 6000 auf eingehende Verbindungen.

Die NetIO Seite

Als Einstiegspunkt können diese Demo UI Config (iPhone) oder diese Demo UI Config (Nexus 7) verwendet werden. Sie demonstrieren wie die Werte eines Temperature Bricklets und eines Ambient Light Bricklets ausgelesen werden können und wie ein Dual Relay Bricklet geschaltet werden kann. Siehe die API Dokumentation für eine vollständige Referenz aller Befehle.

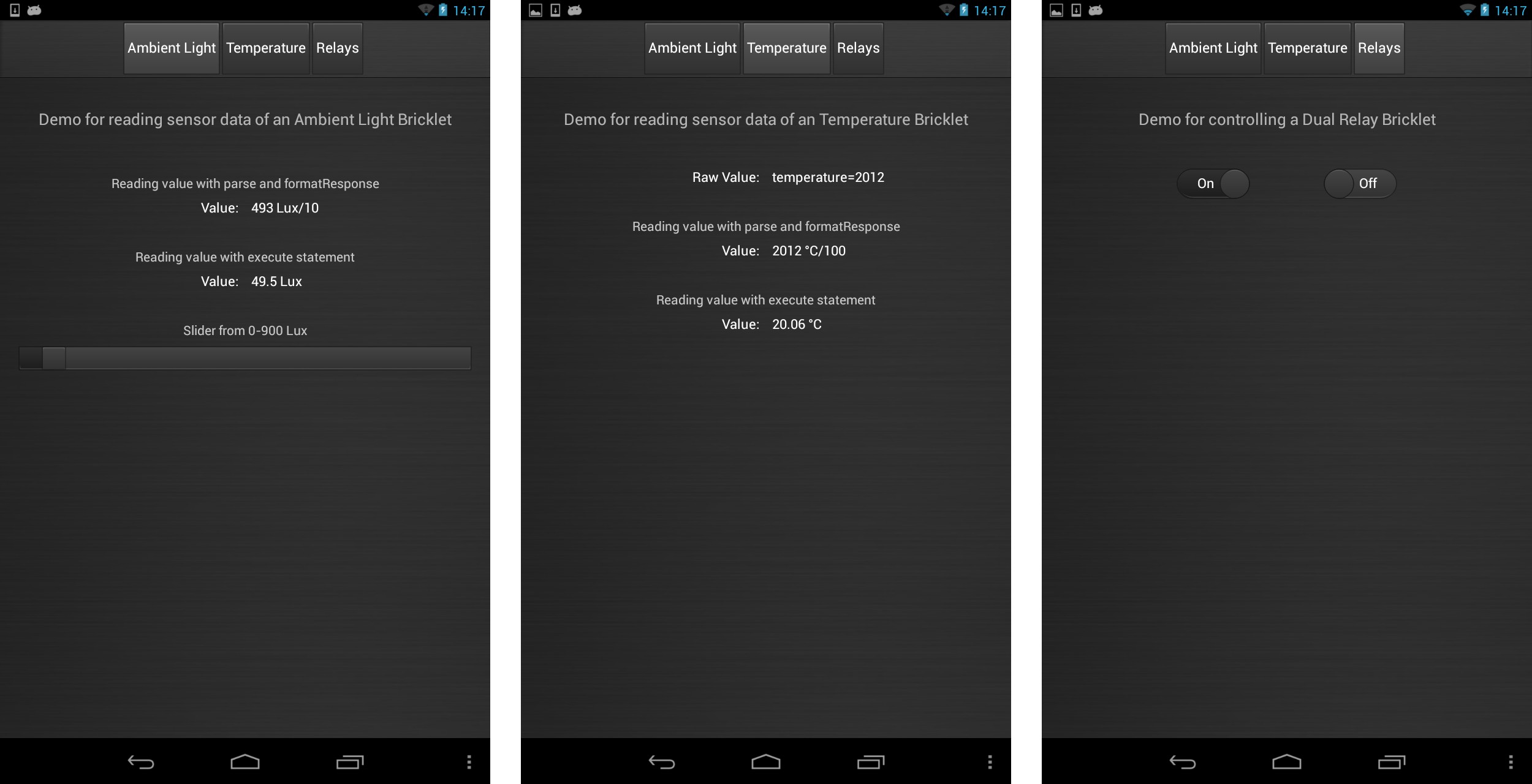

NetIO Controller App Demo UI Config

Beide Demos verwenden erweiterte Ausgabeformatierung und setzen daher voraus, dass der tinkerforge listen Befehl mit der --enable-execute Option gestartet wurde. Mehr Details dazu im folgenden Abschnitt.

Bevor die Demo UI Configs verwendet werden können muss die Connection passend eingestellt werden. Dazu muss mindestens das host Attribut passend zur IP Adresse oder dem Hostnamen des Computers geändert werden auf dem der tinkerforge listen --enable-execute Befehl gestartet wurde.

Für die Shell Bindings wird eine Connection benötigt, deren format auf string und protocol auf socket eingestellt ist. Dies sind aber eh die Standardeinstellungen.

Als weiteren Schritt müssen die UIDs der Bricks und Bricklets, mit denen interagiert werden soll, ermittelt werden. Dazu kann der enumerate Befehl der Shell Bindings verwendet werden, oder alternative der Brick Viewer.

Werte auslesen

Um den Temperaturwert eines Temperature Bricklets mit UID dHd auszulesen kann ein Label verwendet werden, dessen reads Attribut den folgenden Befehl beinhaltet:

call temperature-bricklet dHd get-temperature

Dies zeigt dann temperature=2168 als Text im Label an. Das parseResponse Attribut kann verwendet werden, um den Zahlanteil der Antwort zu extrahieren. Hier ein Beispiel, das dazu eine Positive Lookbehind Assertion verwendet:

(?<=temperature=)[^\n]+

Dieser reguläre Ausdruck erfasst alle Zeichen zwischen temperature= und dem nächsten \n.

Eine einfachere aber weniger robuste Lösung dafür ist es einfach \d+ zu verwenden, um eine Zahl an irgendeiner Stelle der Antwort zu erfassen.

Das formatResponse Attribut ermöglicht es an die Antwort eine Einheit anzuhängen:

{0} °C/100

Dies zeigt dann 2168 °C/100 als Text im Label an. Das liest sich etwas umständlich, bedingt dadurch, dass das Temperature Bricklet seinen Wert in °C/100 Einheiten ausgibt.

Die Shell Bindings können die Ausgabe der Befehle an einen beliebigen Kommandozeilenbefehl übergeben, so dass sich dieser dann um die Formatierung der Ausgabe kümmern kann. Die --execute Option ist dafür zuständig. Siehe den Abschnitt über Ausgabeformatierung für mehr Details. Da die --execute Option verwendet werden kann um beliebige Kommandozeilenbefehle auszuführen ist sie standardmäßig im Listen Modus deaktiviert und muss erst über die --enable-execute Option aktiviert werden:

tinkerforge listen --enable-execute

Um die Temperatur in °C anstatt °C/100 ausgeben zu können muss der Wert durch 100 geteilt werden. Dazu kann der bc Befehl verwendet werden:

echo "scale=2; 2168/100" | bc

Diese Kommandozeile gibt 21.68 aus benötigt aber eine geeignet Shell wie sie typischerweise auf Linux und macOS, aber nicht auf Windows, zu finden ist. Um also solche Formatierung der Ausgabe durchzuführen ist es ratsam tinkerforge listen auf Linux oder macOS zu starten. Es funktioniert natürlich auf auf Windows erfordert es dann aber mit den Einschränkungen der Windows Eingabeaufforderung umzugehen.

Wird das reads Attribut des Label wie folgt gesetzt:

call temperature-bricklet dHd get-temperature --execute "echo scale=2\; {temperature}/100 | bc"

und das parseResponse Attribut auf .* und formatResponse auf {0} °C dann ergibt sich die gewünschte Ausgabe 21.68 °C als Text im Label.

Aktionen auslösen

Neben dem Auslesen von Sensorwerten können auch Aktionen wie das Umschalten eines Dual Relay Bricklet (die UID für diese Beispiel ist fAa) realisiert werden.

Eine einfache Umsetzung dazu besteht aus zwei Buttons. Einer schaltet das Relais ein und der andere schaltet es wieder aus. Das sends Attribut des On Buttons ist wie folgt gesetzt:

call dual-relay-bricklet fAa set-selected-state 1 true

und das sends Attribut des Off Buttons so:

call dual-relay-bricklet fAa set-selected-state 1 false

Dies schaltet Relais 1 des Dual Relay Bricklets. Um Relais 2 zu schalten muss 1 durch 2 in beiden Befehlen ersetzt werden.

Eine andere Umsetzung dazu besteht aus einem Switch Element. Diese Element hat zwei sends Attribute und ein reads Attribut um den aktuellen Status des Relais zurückzulesen und darzustellen. Es gibt einige weitere Attribute die passend eingestellt werden müssen, damit das Switch Element richtig funktioniert (in <Attribut>: <Wert> Format):

onSend:         call dual-relay-bricklet fAa set-selected-state 1 true
offSend:        call dual-relay-bricklet fAa set-selected-state 1 false
reads:          call dual-relay-bricklet fAa get-state
parseResponse:  (?<=relay1=)[^\t]+
formatResponse: {0}
onValue:        true
interval:       2000

Die onSend und offSend Attribute verwenden die gleichen Befehle wie die zwei Buttons im vorherigen Beispiel. Das reads Attribut liest den Zustand des Relais aus. Die Ausgabe sieht wie folgt aus:

relay1=true\trelay2=false\n

Die parseResponse und formatResponse Attribute werden verwendet um den Zustand von Relais 1 aus der Antwort zu parsen, dieser ist entweder true oder false. Letztlich vergleicht das Switch Element das Ergebnis mit dem Wert des onValue Attributs, um zu entscheiden in welchen Zustand es dargestellt werden soll. Dies wird mit einem interval von 2 Sekunden wiederholt.

Damit dies für Relais 2 funktioniert muss 1 durch 2 in den onSend und offSend Befehlen ersetzt werden und das parseResponse Attribut muss so geändert werden:

(?<=relay2=)[^\n]+

Die beiden Demo UI Configs verwenden zwei Switch Elemente die wie beschrieben funktionieren.
