LabVIEW - API Bindings

Die LabVIEW Bindings ermöglichen es Bricks und Bricklets aus selbst erstellen LabVIEW Programmen heraus zu steuern. Die ZIP Datei für die Bindings beinhaltet:

  • net20/Tinkerforge.dll, eine vorkompilierte .NET 2.0 Bibliothek
  • net40/Tinkerforge.dll, eine vorkompilierte .NET 4.0 Bibliothek
  • in source/ den Quelltext für Tinkerforge.dll
  • in examples/ die Beispiele für alle Bricks und Bricklets im LabVIEW 2010 und LabVIEW 2013 Format

Die LabVIEW Bindings basieren auf den C# Bindings. Seit Version 2.0.0 sind die C# Bindings CLS-konform. Dies erlaubt es die Bindings mit allen .NET kompatiblen Sprachen zu verwenden, wie z.B. LabVIEWs .NET Unterstützung.

Voraussetzungen

  • LabVIEW auf Windows mit .NET Unterstützung

Installation

Damit die Bindings funktionieren können muss LabVIEW in der Lage sein die Tinkerforge.dll zu finden. Die einfachsten Möglichkeiten ist es die Tinkerforge.dll im LabVIEW Installationsordner abzulegen. Der Standardinstallationsordner für LabVIEW 2015 ist:

C:\Programme\National Instruments\LabVIEW 2015\

Die Tinkerforge.dll kann auch im gleichen Ordner wie die .vi Datei, die diese nutzen soll, abgelegt werden. In beiden Fällen sollte LabVIEW die Tinkerforge.dll automatisch finden.

Die ZIP Datei für die Bindings beinhaltet zwei verschiedene Versionen der Tinkerforge.dll:

  • Für LabVIEW 2011 und ältere LabVIEW Versionen sollte die Tinkerforge.dll aus dem net20 Ordner verwendet werden.
  • Für LabVIEW 2012 und neuere LabVIEW Versionen sollte die Tinkerforge.dll aus dem net40 Ordner verwendet werden.

Warnungen

LabVIEW warnt möglicherweise darüber, dass die Tinkerforge.dll aus einen anderen Ordner geladen wurde. Diese Warnung kann ignoriert werden.

Es kann auch sein, dass LabVIEW darüber warnt, dass eine Tinkerforge.dll mit abweichender Versionsnummer gefunden wurde. Wenn die gefundene Versionsnummer höher als die gesucht ist, kann diese Warnung ignoriert werden. Andernfalls sollten die LabVIEW Bindings aktualisiert werden.

Fehlermeldungen

Falls LabVIEW Fehler 1386 "Die angegebene .NET-Klasse ist in LabVIEW nicht verfügbar." meldet, dann bitte sicherstellen, dass alle ".NET Konstruktor" Knoten der .vi Datei richtig eingestellt sind. Per Doppelklick auf einen ".NET Konstruktor" Knoten den .NET Konstruktor Auswahldialog aufrufen und "Tinkerforge" als Assembly auswählen.

Falls der .NET Konstruktor Auswahldialog meldet "Beim Laden der Assembly trat ein Fehler auf.", dann bitte im Windows Explorer überprüfen, ob die Tinkerforge.dll als von einem anderen Computer stammend markiert ist. Falls das der Fall ist, dann verweigert LabVIEW das Laden der Tinkerforge.dll.

Den Eigenschaftendialog der Tinkerforge.dll im Windows Explorer aufrufen. Falls dort unten auf der "Allgemein" Seite ein "Zulassen" Häkchen ist, dann ist die Datei blockiert. Ein Klick auf das "Zulassen" Häkchen behebt das Problem und nach einem Neustart von LabVIEW sollte die Tinkerforge.dll jetzt auch geladen werden können.

Test eines Beispiels

Um ein LabVIEW Beispiel testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden und gibt Informationen über die angeschlossenen Bricks und Bricklets aus.

Stepper Brick

Als Beispiel wird im Folgenden das Konfigurationsbeispiel des Stepper Bricks ausführen. Dafür muss zuerst die Example Configuration.vi Datei aus dem examples/Brick/Stepper/ Ordner in einen neuen Ordner kopiert werden:

example_project/
 -> Example Configuration.vi

Wenn die Tinkerforge.dll nicht in den LabVIEW Installationsordner kopiert wurde, dann muss auch noch die Tinkerforge.dll in den example_project/ Ordner kopiert werden bevor das Beispiel in LabVIEW geöffnet werden kann:

example_project/
 -> Tinkerforge.dll
 -> Example Configuration.vi

Am Anfang des Beispiels ist mit host und port angegeben unter welcher Netzwerkadresse der Stepper Brick zu erreichen ist. Ist er lokal per USB angeschlossen dann ist localhost und 4223 richtig. Als uid muss die UID des angeschlossen Stepper Bricks angegeben werden, diese kann über den Brick Viewer ermittelt werden.

Dann ist auch schon alles bereit, um dieses Beispiel testen zu können.

Barometer Bricklet

Hier ein weiteres Beispiel, das einen Graph der gemessenen Luftdruckwerte eines Barometer Bricklets zeigt.

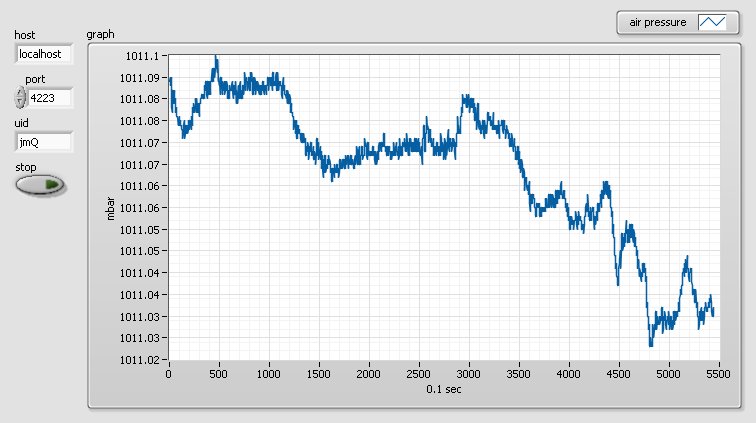

Frontpanel Barometer Bricklet Graph Beispiel

Und hier das dazugehörige Blockdiagramm:

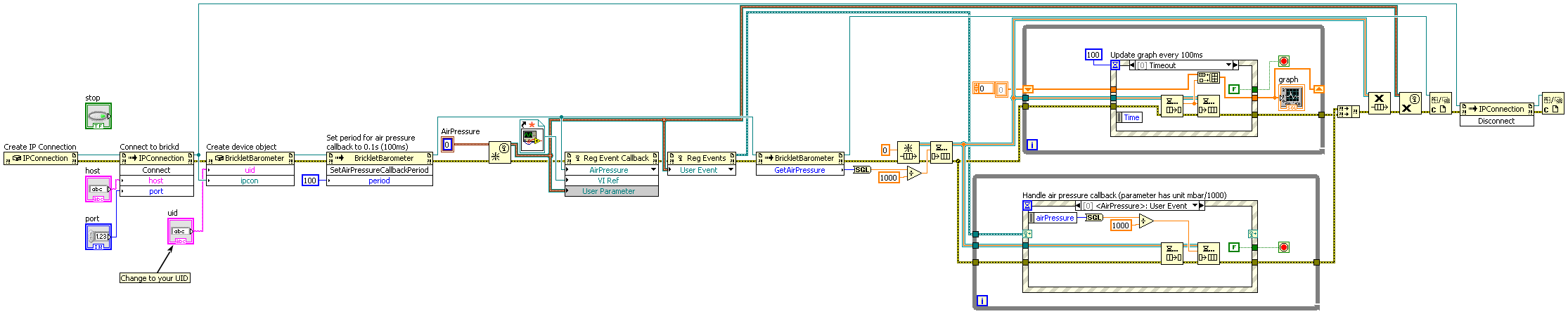

Block Diagramm Barometer Bricklet Graph Beispiel

API Referenz und Beispiele

Links zur API Referenz der IP Connection, Bricks und Bricklets sowie die Beispiele aus der ZIP Datei der Bindings sind in der folgenden Tabelle aufgelistet. Anleitungen für weiterführende Projekte finden sich im Abschnitt über Kits.
