LabVIEW - IMU Brick 2.0

Dies ist die Beschreibung der LabVIEW API Bindings für den IMU Brick 2.0. Allgemeine Informationen über die Funktionen und technischen Spezifikationen des IMU Brick 2.0 sind in dessen Hardware Beschreibung zusammengefasst.

Eine Installationanleitung für die LabVIEW API Bindings ist Teil deren allgemeine Beschreibung.

API

Prinzipiell kann jede Funktion der LabVIEW Bindings, welche einen Wert ausgibt eine Tinkerforge.TimeoutException melden. Dieser Fehler wird gemeldet wenn das Gerät nicht antwortet. Wenn eine Kabelverbindung genutzt wird, ist es unwahrscheinlich, dass die Exception geworfen wird (unter der Annahme, dass das Gerät nicht abgesteckt wird). Bei einer drahtlosen Verbindung können Zeitüberschreitungen auftreten, sobald die Entfernung zum Gerät zu groß wird.

Der Namensraum für alle Brick/Bricklet Bindings und die IPConnection ist Tinkerforge.*.

Grundfunktionen

BrickIMUV2(uid, ipcon) → imuV2
Eingabe:
  • uid – Typ: String
  • ipcon – Typ: .NET Refnum (IPConnection)
Ausgabe:
  • imuV2 – Typ: .NET Refnum (BrickIMUV2)

Erzeugt ein Objekt mit der eindeutigen Geräte ID uid. Dieses Objekt kann benutzt werden, nachdem die IP Connection verbunden ist (siehe Beispiele oben).

BrickIMUV2.GetOrientation() → heading, roll, pitch
Ausgabe:
  • heading – Typ: Int16, Einheit: 1/16 °, Wertebereich: [0 bis 5760]
  • roll – Typ: Int16, Einheit: 1/16 °, Wertebereich: [-1440 bis 1440]
  • pitch – Typ: Int16, Einheit: 1/16 °, Wertebereich: [-2880 bis 2880]

Gibt die aktuelle Orientierung (Gier-, Roll-, Nickwinkel) des IMU Brick in unabhängigen Eulerwinkeln zurück. Zu beachten ist, dass Eulerwinkel immer eine kardanische Blockade erfahren. Wir empfehlen daher stattdessen Quaternionen zu verwenden, wenn die absolute Lage im Raum bestimmt werden soll.

Wenn die Orientierung periodisch abgefragt werden sollen, wird empfohlen den OrientationCallback Callback zu nutzen und die Periode mit SetOrientationPeriod() vorzugeben.

BrickIMUV2.GetLinearAcceleration() → x, y, z
Ausgabe:
  • x – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
  • y – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
  • z – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?

Gibt die lineare Beschleunigungen des IMU Brick für die X-, Y- und Z-Achse zurück. Die Beschleunigungen liegen im Wertebereich, der mit SetSensorConfiguration() konfiguriert wurde.

Die lineare Beschleunigung ist die Beschleunigung in jede der drei Achsen. Der Einfluss von Erdbeschleunigung ist entfernt.

Es ist auch möglich einen Vektor der Erdbeschleunigung zu bekommen, siehe GetGravityVector()

Wenn die Beschleunigungen periodisch abgefragt werden soll, wird empfohlen den LinearAccelerationCallback Callback zu nutzen und die Periode mit SetLinearAccelerationPeriod() vorzugeben.

BrickIMUV2.GetGravityVector() → x, y, z
Ausgabe:
  • x – Typ: Int16, Einheit: 1 cm/s, Wertebereich: [-981 bis 981]
  • y – Typ: Int16, Einheit: 1 cm/s, Wertebereich: [-981 bis 981]
  • z – Typ: Int16, Einheit: 1 cm/s, Wertebereich: [-981 bis 981]

Gibt den Vektor der Erdbeschleunigung des IMU Brick für die X-, Y- und Z-Achse zurück.

Die Erdbeschleunigung ist die Beschleunigung die auf Grund von Schwerkraft entsteht. Einflüsse von linearen Beschleunigungen sind entfernt.

Es ist auch möglich die lineare Beschleunigung zu bekommen, siehe GetLinearAcceleration()

Wenn die Erdbeschleunigungen periodisch abgefragt werden soll, wird empfohlen den GravityVectorCallback Callback zu nutzen und die Periode mit SetGravityVectorPeriod() vorzugeben.

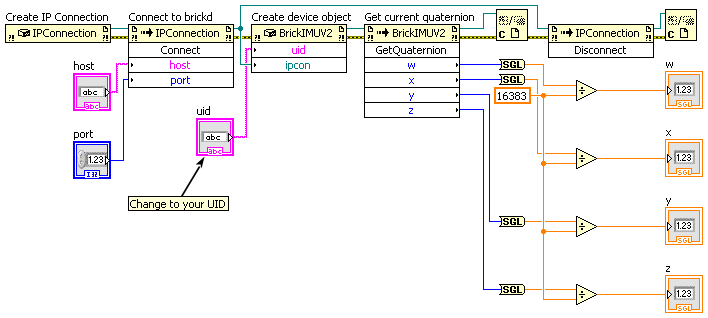

BrickIMUV2.GetQuaternion() → w, x, y, z
Ausgabe:
  • w – Typ: Int16, Einheit: 1/16383, Wertebereich: [-16383 bis 16383]
  • x – Typ: Int16, Einheit: 1/16383, Wertebereich: [-16383 bis 16383]
  • y – Typ: Int16, Einheit: 1/16383, Wertebereich: [-16383 bis 16383]
  • z – Typ: Int16, Einheit: 1/16383, Wertebereich: [-16383 bis 16383]

Gibt die aktuelle Orientierung (w, x, y, z) des IMU Brick als Quaterinonen zurück.

Die Rückgabewerte müssen mit 16383 (14 Bit) dividiert werden, um in den üblichen Wertebereich für Quaternionen (-1,0 bis +1,0) gebracht zu werden.

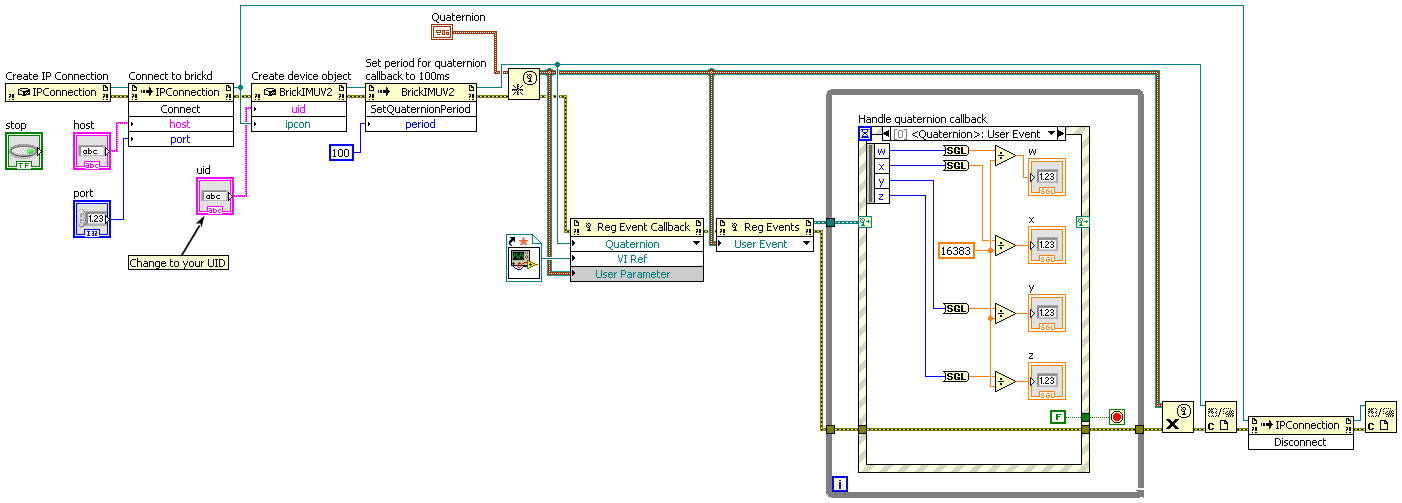

Wenn die Quaternionen periodisch abgefragt werden sollen, wird empfohlen den QuaternionCallback Callback zu nutzen und die Periode mit SetQuaternionPeriod() vorzugeben.

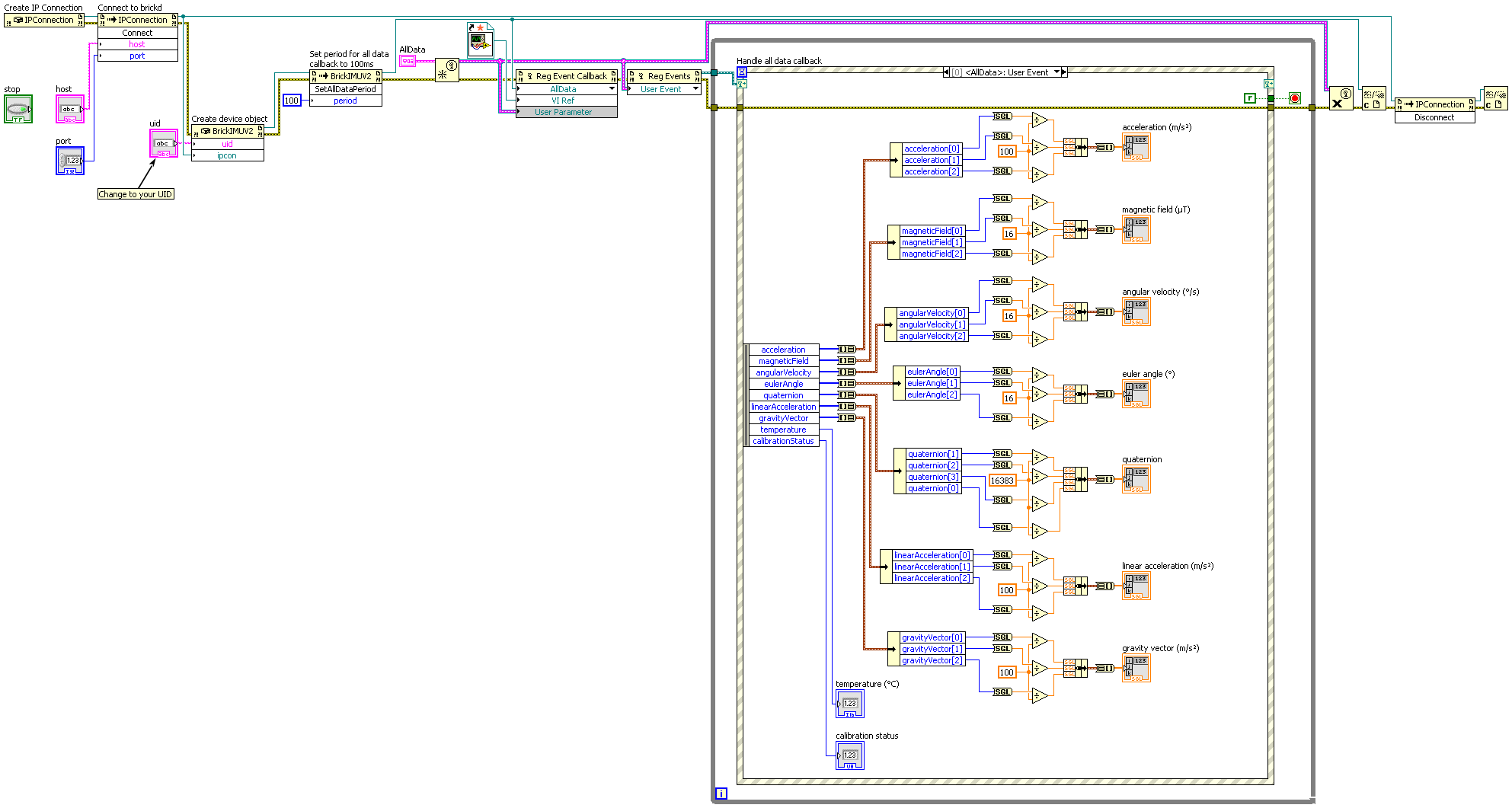

BrickIMUV2.GetAllData() → acceleration, magneticField, angularVelocity, eulerAngle, quaternion, linearAcceleration, gravityVector, temperature, calibrationStatus
Ausgabe:
  • acceleration – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
    • 1: y – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
    • 2: z – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
  • magneticField – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-20800 bis 20800]
    • 1: y – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-20800 bis 20800]
    • 2: z – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-40000 bis 40000]
  • angularVelocity – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
    • 1: y – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
    • 2: z – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
  • eulerAngle – Typ: Int16[3]
    • 0: heading – Typ: Int16, Einheit: 1/16 °, Wertebereich: [0 bis 5760]
    • 1: roll – Typ: Int16, Einheit: 1/16 °, Wertebereich: [-1440 bis 1440]
    • 2: pitch – Typ: Int16, Einheit: 1/16 °, Wertebereich: [-2880 bis 2880]
  • quaternion – Typ: Int16[4]
    • 0: w – Typ: Int16, Einheit: 1/16383, Wertebereich: [-16383 bis 16383]
    • 1: x – Typ: Int16, Einheit: 1/16383, Wertebereich: [-16383 bis 16383]
    • 2: y – Typ: Int16, Einheit: 1/16383, Wertebereich: [-16383 bis 16383]
    • 3: z – Typ: Int16, Einheit: 1/16383, Wertebereich: [-16383 bis 16383]
  • linearAcceleration – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
    • 1: y – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
    • 2: z – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
  • gravityVector – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1 cm/s, Wertebereich: [-981 bis 981]
    • 1: y – Typ: Int16, Einheit: 1 cm/s, Wertebereich: [-981 bis 981]
    • 2: z – Typ: Int16, Einheit: 1 cm/s, Wertebereich: [-981 bis 981]
  • temperature – Typ: Int16, Einheit: 1 °C, Wertebereich: [-128 bis 127]
  • calibrationStatus – Typ: Byte, Wertebereich: [0 bis 255]

Gibt alle Daten zurück die dem IMU Brick zur Verfügung stehen.

Der Kalibrierungsstatus besteht aus vier Paaren von je zwei Bits. Jedes Paar von Bits repräsentiert den Status der aktuellen Kalibrierung.

  • Bit 0-1: Magnetometer
  • Bit 2-3: Beschleunigungsmesser
  • Bit 4-5: Gyroskop
  • Bit 6-7: System

Ein Wert von 0 bedeutet "nicht kalibriert" und ein Wert von 3 bedeutet "vollständig kalibriert". Normalerweise kann der Kalibrierungsstatus vollständig ignoriert werden. Er wird vom Brick Viewer im Kalibrierungsfenster benutzt und nur für die initiale Kalibrierung benötigt. Mehr Information zur Kalibrierung des IMU Bricks gibt es im Kalibrierungsfenster.

Wenn die Daten periodisch abgefragt werden sollen, wird empfohlen den AllDataCallback Callback zu nutzen und die Periode mit SetAllDataPeriod() vorzugeben.

BrickIMUV2.LedsOn()

Aktiviert die Orientierungs- und Richtungs-LEDs des IMU Brick.

BrickIMUV2.LedsOff()

Deaktiviert die Orientierungs- und Richtungs-LEDs des IMU Brick.

BrickIMUV2.AreLedsOn() → leds
Ausgabe:
  • leds – Typ: Boolean, Standardwert: T

Gibt zurück ob die Orientierungs- und Richtungs-LEDs des IMU Brick aktiv sind.

Fortgeschrittene Funktionen

BrickIMUV2.GetAcceleration() → x, y, z
Ausgabe:
  • x – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
  • y – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
  • z – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?

Gibt die kalibrierten Beschleunigungen des Beschleunigungsmessers für die X-, Y- und Z-Achse zurück. Die Beschleunigungen liegen im Wertebereich, der mit SetSensorConfiguration() konfiguriert wurde.

Wenn die Beschleunigungen periodisch abgefragt werden soll, wird empfohlen den AccelerationCallback Callback zu nutzen und die Periode mit SetAccelerationPeriod() vorzugeben.

BrickIMUV2.GetMagneticField() → x, y, z
Ausgabe:
  • x – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-20800 bis 20800]
  • y – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-20800 bis 20800]
  • z – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-40000 bis 40000]

Gibt das kalibrierte Magnetfeld des Magnetometers für die X-, Y- und Z-Komponenten zurück.

Wenn das Magnetfeld periodisch abgefragt werden soll, wird empfohlen den MagneticFieldCallback Callback zu nutzen und die Periode mit SetMagneticFieldPeriod() vorzugeben.

BrickIMUV2.GetAngularVelocity() → x, y, z
Ausgabe:
  • x – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
  • y – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
  • z – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?

Gibt die kalibrierte Winkelgeschwindigkeiten des Gyroskops für die X-, Y- und Z-Achse zurück. Die Winkelgeschwindigkeiten liegen im Wertebereich, der mit SetSensorConfiguration() konfiguriert wurde.

Wenn die Winkelgeschwindigkeiten periodisch abgefragt werden sollen, wird empfohlen den AngularVelocityCallback Callback zu nutzen und die Periode mit SetAngularVelocityPeriod() vorzugeben.

BrickIMUV2.GetTemperature() → temperature
Ausgabe:
  • temperature – Typ: Int16, Einheit: 1 °C, Wertebereich: [-128 bis 127]

Gibt die Temperatur des IMU Brick zurück. Die Temperatur wird im Kern des BNO055 ICs gemessen, es handelt sich nicht um die Umgebungstemperatur.

BrickIMUV2.SaveCalibration() → calibrationDone
Ausgabe:
  • calibrationDone – Typ: Boolean

Ein Aufruf dieser Funktion speichert die aktuelle Kalibrierung damit sie beim nächsten Neustart des IMU Brick als Startpunkt für die kontinuierliche Kalibrierung genutzt werden kann.

Ein Rückgabewert von true bedeutet das die Kalibrierung genutzt werden konnte und false bedeutet das die Kalibrierung nicht genutzt werden konnte (dies passiert wenn der Kalibrierungsstatus nicht "fully calibrated" ist).

Diese Funktion wird vom Kalibrierungsfenster des Brick Viewer benutzt. Sie sollte in einem normalen Benutzerprogramm nicht aufgerufen werden müssen.

BrickIMUV2.SetSensorConfiguration(magnetometerRate, gyroscopeRange, gyroscopeBandwidth, accelerometerRange, accelerometerBandwidth)
Eingabe:
  • magnetometerRate – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 5
  • gyroscopeRange – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 0
  • gyroscopeBandwidth – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 7
  • accelerometerRange – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 1
  • accelerometerBandwidth – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 3

Setzt die verfügbaren Sensor-Konfigurationen für Magnetometer, Gyroskop und Beschleunigungssensor. Der Beschleunigungssensor-Wertebereich ist in allen Fusion-Modi wählbar, während alle anderen Konfigurationen im Fusion-Modus automatisch kontrolliert werden.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für magnetometerRate:

  • BrickIMUV2.MAGNETOMETER_RATE_2HZ = 0
  • BrickIMUV2.MAGNETOMETER_RATE_6HZ = 1
  • BrickIMUV2.MAGNETOMETER_RATE_8HZ = 2
  • BrickIMUV2.MAGNETOMETER_RATE_10HZ = 3
  • BrickIMUV2.MAGNETOMETER_RATE_15HZ = 4
  • BrickIMUV2.MAGNETOMETER_RATE_20HZ = 5
  • BrickIMUV2.MAGNETOMETER_RATE_25HZ = 6
  • BrickIMUV2.MAGNETOMETER_RATE_30HZ = 7

Für gyroscopeRange:

  • BrickIMUV2.GYROSCOPE_RANGE_2000DPS = 0
  • BrickIMUV2.GYROSCOPE_RANGE_1000DPS = 1
  • BrickIMUV2.GYROSCOPE_RANGE_500DPS = 2
  • BrickIMUV2.GYROSCOPE_RANGE_250DPS = 3
  • BrickIMUV2.GYROSCOPE_RANGE_125DPS = 4

Für gyroscopeBandwidth:

  • BrickIMUV2.GYROSCOPE_BANDWIDTH_523HZ = 0
  • BrickIMUV2.GYROSCOPE_BANDWIDTH_230HZ = 1
  • BrickIMUV2.GYROSCOPE_BANDWIDTH_116HZ = 2
  • BrickIMUV2.GYROSCOPE_BANDWIDTH_47HZ = 3
  • BrickIMUV2.GYROSCOPE_BANDWIDTH_23HZ = 4
  • BrickIMUV2.GYROSCOPE_BANDWIDTH_12HZ = 5
  • BrickIMUV2.GYROSCOPE_BANDWIDTH_64HZ = 6
  • BrickIMUV2.GYROSCOPE_BANDWIDTH_32HZ = 7

Für accelerometerRange:

  • BrickIMUV2.ACCELEROMETER_RANGE_2G = 0
  • BrickIMUV2.ACCELEROMETER_RANGE_4G = 1
  • BrickIMUV2.ACCELEROMETER_RANGE_8G = 2
  • BrickIMUV2.ACCELEROMETER_RANGE_16G = 3

Für accelerometerBandwidth:

  • BrickIMUV2.ACCELEROMETER_BANDWIDTH_7_81HZ = 0
  • BrickIMUV2.ACCELEROMETER_BANDWIDTH_15_63HZ = 1
  • BrickIMUV2.ACCELEROMETER_BANDWIDTH_31_25HZ = 2
  • BrickIMUV2.ACCELEROMETER_BANDWIDTH_62_5HZ = 3
  • BrickIMUV2.ACCELEROMETER_BANDWIDTH_125HZ = 4
  • BrickIMUV2.ACCELEROMETER_BANDWIDTH_250HZ = 5
  • BrickIMUV2.ACCELEROMETER_BANDWIDTH_500HZ = 6
  • BrickIMUV2.ACCELEROMETER_BANDWIDTH_1000HZ = 7

Neu in Version 2.0.5 (Firmware).

BrickIMUV2.GetSensorConfiguration() → magnetometerRate, gyroscopeRange, gyroscopeBandwidth, accelerometerRange, accelerometerBandwidth
Ausgabe:
  • magnetometerRate – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 5
  • gyroscopeRange – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 0
  • gyroscopeBandwidth – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 7
  • accelerometerRange – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 1
  • accelerometerBandwidth – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 3

Gibt die Sensor-Konfiguration zurück, wie von SetSensorConfiguration() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für magnetometerRate:

  • BrickIMUV2.MAGNETOMETER_RATE_2HZ = 0
  • BrickIMUV2.MAGNETOMETER_RATE_6HZ = 1
  • BrickIMUV2.MAGNETOMETER_RATE_8HZ = 2
  • BrickIMUV2.MAGNETOMETER_RATE_10HZ = 3
  • BrickIMUV2.MAGNETOMETER_RATE_15HZ = 4
  • BrickIMUV2.MAGNETOMETER_RATE_20HZ = 5
  • BrickIMUV2.MAGNETOMETER_RATE_25HZ = 6
  • BrickIMUV2.MAGNETOMETER_RATE_30HZ = 7

Für gyroscopeRange:

  • BrickIMUV2.GYROSCOPE_RANGE_2000DPS = 0
  • BrickIMUV2.GYROSCOPE_RANGE_1000DPS = 1
  • BrickIMUV2.GYROSCOPE_RANGE_500DPS = 2
  • BrickIMUV2.GYROSCOPE_RANGE_250DPS = 3
  • BrickIMUV2.GYROSCOPE_RANGE_125DPS = 4

Für gyroscopeBandwidth:

  • BrickIMUV2.GYROSCOPE_BANDWIDTH_523HZ = 0
  • BrickIMUV2.GYROSCOPE_BANDWIDTH_230HZ = 1
  • BrickIMUV2.GYROSCOPE_BANDWIDTH_116HZ = 2
  • BrickIMUV2.GYROSCOPE_BANDWIDTH_47HZ = 3
  • BrickIMUV2.GYROSCOPE_BANDWIDTH_23HZ = 4
  • BrickIMUV2.GYROSCOPE_BANDWIDTH_12HZ = 5
  • BrickIMUV2.GYROSCOPE_BANDWIDTH_64HZ = 6
  • BrickIMUV2.GYROSCOPE_BANDWIDTH_32HZ = 7

Für accelerometerRange:

  • BrickIMUV2.ACCELEROMETER_RANGE_2G = 0
  • BrickIMUV2.ACCELEROMETER_RANGE_4G = 1
  • BrickIMUV2.ACCELEROMETER_RANGE_8G = 2
  • BrickIMUV2.ACCELEROMETER_RANGE_16G = 3

Für accelerometerBandwidth:

  • BrickIMUV2.ACCELEROMETER_BANDWIDTH_7_81HZ = 0
  • BrickIMUV2.ACCELEROMETER_BANDWIDTH_15_63HZ = 1
  • BrickIMUV2.ACCELEROMETER_BANDWIDTH_31_25HZ = 2
  • BrickIMUV2.ACCELEROMETER_BANDWIDTH_62_5HZ = 3
  • BrickIMUV2.ACCELEROMETER_BANDWIDTH_125HZ = 4
  • BrickIMUV2.ACCELEROMETER_BANDWIDTH_250HZ = 5
  • BrickIMUV2.ACCELEROMETER_BANDWIDTH_500HZ = 6
  • BrickIMUV2.ACCELEROMETER_BANDWIDTH_1000HZ = 7

Neu in Version 2.0.5 (Firmware).

BrickIMUV2.SetSensorFusionMode(mode)
Eingabe:
  • mode – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 1

Wenn der Fusion-Modus deaktiviert wird, geben die Funktionen GetAcceleration(), GetMagneticField() und GetAngularVelocity() unkalibrierte und umkompensierte Sensorwerte zurück. Alle anderen Sensordaten-Getter geben keine Daten zurück.

Seit Firmware Version 2.0.6 kann auch ein Fusion-Modus ohne Magnetometer ausgewählt werden. In diesem Modus wird die Orientierung relativ berechnet (mit Magnetometer ist sie absolut in Bezug auf die Erde). Allerdings kann die Berechnung in diesem Fall nicht von störenden Magnetfeldern beeinflusst werden.

Seit Firmware Version 2.0.13 kann auch ein Fusion-Modus ohne schnelle Magnetometer-Kalibrierung ausgewählt werden. Dieser Modus ist der gleiche wie der "normale" Fusion-Modus, aber die schnelle Magnetometer-Kalibrierung ist aus. D.h. die Orientierung zu finden mag beim ersten start länger dauern, allerdings mag es sein das kleine magnetische einflüsse die automatische Kalibrierung nicht so stark stören.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für mode:

  • BrickIMUV2.SENSOR_FUSION_OFF = 0
  • BrickIMUV2.SENSOR_FUSION_ON = 1
  • BrickIMUV2.SENSOR_FUSION_ON_WITHOUT_MAGNETOMETER = 2
  • BrickIMUV2.SENSOR_FUSION_ON_WITHOUT_FAST_MAGNETOMETER_CALIBRATION = 3

Neu in Version 2.0.5 (Firmware).

BrickIMUV2.GetSensorFusionMode() → mode
Ausgabe:
  • mode – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 1

Gibt den aktuellen Sensor-Fusion-Modus zurück, wie von SetSensorFusionMode() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für mode:

  • BrickIMUV2.SENSOR_FUSION_OFF = 0
  • BrickIMUV2.SENSOR_FUSION_ON = 1
  • BrickIMUV2.SENSOR_FUSION_ON_WITHOUT_MAGNETOMETER = 2
  • BrickIMUV2.SENSOR_FUSION_ON_WITHOUT_FAST_MAGNETOMETER_CALIBRATION = 3

Neu in Version 2.0.5 (Firmware).

BrickIMUV2.SetSPITFPBaudrateConfig(enableDynamicBaudrate, minimumDynamicBaudrate)
Eingabe:
  • enableDynamicBaudrate – Typ: Boolean, Standardwert: T
  • minimumDynamicBaudrate – Typ: Int64, Einheit: 1 Bd, Wertebereich: [400000 bis 2000000], Standardwert: 400000

Das SPITF-Protokoll kann mit einer dynamischen Baudrate genutzt werden. Wenn die dynamische Baudrate aktiviert ist, versucht der Brick die Baudrate anhand des Datenaufkommens zwischen Brick und Bricklet anzupassen.

Die Baudrate wird exponentiell erhöht wenn viele Daten gesendet/empfangen werden und linear verringert wenn wenig Daten gesendet/empfangen werden.

Diese Vorgehensweise verringert die Baudrate in Anwendungen wo nur wenig Daten ausgetauscht werden müssen (z.B. eine Wetterstation) und erhöht die Robustheit. Wenn immer viele Daten ausgetauscht werden (z.B. Thermal Imaging Bricklet), wird die Baudrate automatisch erhöht.

In Fällen wo wenige Daten all paar Sekunden so schnell wie Möglich übertragen werden sollen (z.B. RS485 Bricklet mit hoher Baudrate aber kleinem Payload) kann die dynamische Baudrate zum maximieren der Performance ausgestellt werden.

Die maximale Baudrate kann pro Port mit der Funktion SetSPITFPBaudrate(). gesetzt werden. Falls die dynamische Baudrate nicht aktiviert ist, wird die Baudrate wie von SetSPITFPBaudrate() gesetzt statisch verwendet.

Neu in Version 2.0.10 (Firmware).

BrickIMUV2.GetSPITFPBaudrateConfig() → enableDynamicBaudrate, minimumDynamicBaudrate
Ausgabe:
  • enableDynamicBaudrate – Typ: Boolean, Standardwert: T
  • minimumDynamicBaudrate – Typ: Int64, Einheit: 1 Bd, Wertebereich: [400000 bis 2000000], Standardwert: 400000

Gibt die Baudratenkonfiguration zurück, siehe SetSPITFPBaudrateConfig().

Neu in Version 2.0.10 (Firmware).

BrickIMUV2.GetSendTimeoutCount(communicationMethod) → timeoutCount
Eingabe:
  • communicationMethod – Typ: Byte, Wertebereich: Siehe Konstanten
Ausgabe:
  • timeoutCount – Typ: Int64, Wertebereich: [0 bis 232 - 1]

Gibt den Timeout-Zähler für die verschiedenen Kommunikationsmöglichkeiten zurück

Die Kommunikationsmöglichkeiten 0-2 stehen auf allen Bricks zur verfügung, 3-7 nur auf Master Bricks.

Diese Funktion ist hauptsächlich zum debuggen während der Entwicklung gedacht. Im normalen Betrieb sollten alle Zähler fast immer auf 0 stehen bleiben.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für communicationMethod:

  • BrickIMUV2.COMMUNICATION_METHOD_NONE = 0
  • BrickIMUV2.COMMUNICATION_METHOD_USB = 1
  • BrickIMUV2.COMMUNICATION_METHOD_SPI_STACK = 2
  • BrickIMUV2.COMMUNICATION_METHOD_CHIBI = 3
  • BrickIMUV2.COMMUNICATION_METHOD_RS485 = 4
  • BrickIMUV2.COMMUNICATION_METHOD_WIFI = 5
  • BrickIMUV2.COMMUNICATION_METHOD_ETHERNET = 6
  • BrickIMUV2.COMMUNICATION_METHOD_WIFI_V2 = 7

Neu in Version 2.0.7 (Firmware).

BrickIMUV2.SetSPITFPBaudrate(brickletPort, baudrate)
Eingabe:
  • brickletPort – Typ: Char, Wertebereich: ["a" bis "b"]
  • baudrate – Typ: Int64, Einheit: 1 Bd, Wertebereich: [400000 bis 2000000], Standardwert: 1400000

Setzt die Baudrate eines spezifischen Bricklet Ports .

Für einen höheren Durchsatz der Bricklets kann die Baudrate erhöht werden. Wenn der Fehlerzähler auf Grund von lokaler Störeinstrahlung hoch ist (siehe GetSPITFPErrorCount()) kann die Baudrate verringert werden.

Wenn das Feature der dynamische Baudrate aktiviert ist, setzt diese Funktion die maximale Baudrate (siehe SetSPITFPBaudrateConfig()).

EMV Tests werden mit der Standardbaudrate durchgeführt. Falls eine CE-Kompatibilität o.ä. in der Anwendung notwendig ist empfehlen wir die Baudrate nicht zu ändern.

Neu in Version 2.0.5 (Firmware).

BrickIMUV2.GetSPITFPBaudrate(brickletPort) → baudrate
Eingabe:
  • brickletPort – Typ: Char, Wertebereich: ["a" bis "b"]
Ausgabe:
  • baudrate – Typ: Int64, Einheit: 1 Bd, Wertebereich: [400000 bis 2000000], Standardwert: 1400000

Gibt die Baudrate für einen Bricklet Port zurück, siehe SetSPITFPBaudrate().

Neu in Version 2.0.5 (Firmware).

BrickIMUV2.GetSPITFPErrorCount(brickletPort) → errorCountACKChecksum, errorCountMessageChecksum, errorCountFrame, errorCountOverflow
Eingabe:
  • brickletPort – Typ: Char, Wertebereich: ["a" bis "b"]
Ausgabe:
  • errorCountACKChecksum – Typ: Int64, Wertebereich: [0 bis 232 - 1]
  • errorCountMessageChecksum – Typ: Int64, Wertebereich: [0 bis 232 - 1]
  • errorCountFrame – Typ: Int64, Wertebereich: [0 bis 232 - 1]
  • errorCountOverflow – Typ: Int64, Wertebereich: [0 bis 232 - 1]

Gibt die Anzahl der Fehler die während der Kommunikation zwischen Brick und Bricklet aufgetreten sind zurück.

Die Fehler sind aufgeteilt in

  • ACK-Checksummen Fehler,
  • Message-Checksummen Fehler,
  • Framing Fehler und
  • Overflow Fehler.

Die Fehlerzähler sind für Fehler die auf der Seite des Bricks auftreten. Jedes Bricklet hat eine ähnliche Funktion welche die Fehler auf Brickletseite ausgibt.

Neu in Version 2.0.5 (Firmware).

BrickIMUV2.EnableStatusLED()

Aktiviert die Status LED.

Die Status LED ist die blaue LED neben dem USB-Stecker. Wenn diese aktiviert ist, ist sie an und sie flackert wenn Daten transferiert werden. Wenn sie deaktiviert ist, ist sie immer aus.

Der Standardzustand ist aktiviert.

BrickIMUV2.DisableStatusLED()

Deaktiviert die Status LED.

Die Status LED ist die blaue LED neben dem USB-Stecker. Wenn diese aktiviert ist, ist sie an und sie flackert wenn Daten transferiert werden. Wenn sie deaktiviert ist, ist sie immer aus.

Der Standardzustand ist aktiviert.

BrickIMUV2.IsStatusLEDEnabled() → enabled
Ausgabe:
  • enabled – Typ: Boolean, Standardwert: T

Gibt true zurück wenn die Status LED aktiviert ist, false sonst.

BrickIMUV2.GetProtocol1BrickletName(port) → protocolVersion, firmwareVersion, name
Eingabe:
  • port – Typ: Char, Wertebereich: ["a" bis "b"]
Ausgabe:
  • protocolVersion – Typ: Byte, Wertebereich: [0 bis 255]
  • firmwareVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]
  • name – Typ: String, Länge: bis zu 40

Gibt die Firmware und Protokoll Version und den Namen des Bricklets für einen gegebenen Port zurück.

Der einzige Zweck dieser Funktion ist es, automatischen Flashen von Bricklet v1.x.y Plugins zu ermöglichen.

BrickIMUV2.GetChipTemperature() → temperature
Ausgabe:
  • temperature – Typ: Int16, Einheit: 1/10 °C, Wertebereich: [-215 bis 215 - 1]

Gibt die Temperatur, gemessen im Mikrocontroller, aus. Der Rückgabewert ist nicht die Umgebungstemperatur.

Die Temperatur ist lediglich proportional zur echten Temperatur und hat eine Genauigkeit von ±15%. Daher beschränkt sich der praktische Nutzen auf die Indikation von Temperaturveränderungen.

BrickIMUV2.Reset()

Ein Aufruf dieser Funktion setzt den Brick zurück. Befindet sich der Brick innerhalb eines Stapels wird der gesamte Stapel zurück gesetzt.

Nach dem Zurücksetzen ist es notwendig neue Geräteobjekte zu erzeugen, Funktionsaufrufe auf bestehende führt zu undefiniertem Verhalten.

BrickIMUV2.GetIdentity() → uid, connectedUid, position, hardwareVersion, firmwareVersion, deviceIdentifier
Ausgabe:
  • uid – Typ: String, Länge: bis zu 8
  • connectedUid – Typ: String, Länge: bis zu 8
  • position – Typ: Char, Wertebereich: ["0" bis "8"]
  • hardwareVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]
  • firmwareVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]
  • deviceIdentifier – Typ: Int32, Wertebereich: [0 bis 216 - 1]

Gibt die UID, die UID zu der der Brick verbunden ist, die Position, die Hard- und Firmware Version sowie den Device Identifier zurück.

Die Position ist die Position im Stack von '0' (unterster Brick) bis '8' (oberster Brick).

Eine Liste der Device Identifier Werte ist hier zu finden. Es gibt auch eine Konstante für den Device Identifier dieses Bricks.

Konfigurationsfunktionen für Callbacks

BrickIMUV2.SetAccelerationPeriod(period)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Setzt die Periode mit welcher der AccelerationCallback Callback ausgelöst wird. Ein Wert von 0 deaktiviert den Callback.

BrickIMUV2.GetAccelerationPeriod() → period
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Gibt die Periode zurück, wie von SetAccelerationPeriod() gesetzt.

BrickIMUV2.SetMagneticFieldPeriod(period)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Setzt die Periode mit welcher der MagneticFieldCallback Callback ausgelöst wird. Ein Wert von 0 deaktiviert den Callback.

BrickIMUV2.GetMagneticFieldPeriod() → period
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Gibt die Periode zurück, wie von SetMagneticFieldPeriod() gesetzt.

BrickIMUV2.SetAngularVelocityPeriod(period)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Setzt die Periode mit welcher der AngularVelocityCallback Callback ausgelöst wird. Ein Wert von 0 deaktiviert den Callback.

BrickIMUV2.GetAngularVelocityPeriod() → period
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Gibt die Periode zurück, wie von SetAngularVelocityPeriod() gesetzt.

BrickIMUV2.SetTemperaturePeriod(period)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Setzt die Periode mit welcher der TemperatureCallback Callback ausgelöst wird. Ein Wert von 0 deaktiviert den Callback.

BrickIMUV2.GetTemperaturePeriod() → period
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Gibt die Periode zurück, wie von SetTemperaturePeriod() gesetzt.

BrickIMUV2.SetOrientationPeriod(period)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Setzt die Periode mit welcher der OrientationCallback Callback ausgelöst wird. Ein Wert von 0 deaktiviert den Callback.

BrickIMUV2.GetOrientationPeriod() → period
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Gibt die Periode zurück, wie von SetOrientationPeriod() gesetzt.

BrickIMUV2.SetLinearAccelerationPeriod(period)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Setzt die Periode mit welcher der LinearAccelerationCallback Callback ausgelöst wird. Ein Wert von 0 deaktiviert den Callback.

BrickIMUV2.GetLinearAccelerationPeriod() → period
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Gibt die Periode zurück, wie von SetLinearAccelerationPeriod() gesetzt.

BrickIMUV2.SetGravityVectorPeriod(period)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Setzt die Periode mit welcher der GravityVectorCallback Callback ausgelöst wird. Ein Wert von 0 deaktiviert den Callback.

BrickIMUV2.GetGravityVectorPeriod() → period
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Gibt die Periode zurück, wie von SetGravityVectorPeriod() gesetzt.

BrickIMUV2.SetQuaternionPeriod(period)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Setzt die Periode mit welcher der QuaternionCallback Callback ausgelöst wird. Ein Wert von 0 deaktiviert den Callback.

BrickIMUV2.GetQuaternionPeriod() → period
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Gibt die Periode zurück, wie von SetQuaternionPeriod() gesetzt.

BrickIMUV2.SetAllDataPeriod(period)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Setzt die Periode mit welcher der AllDataCallback Callback ausgelöst wird. Ein Wert von 0 deaktiviert den Callback.

BrickIMUV2.GetAllDataPeriod() → period
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Gibt die Periode zurück, wie von SetAllDataPeriod() gesetzt.

Callbacks

Callbacks können registriert werden um zeitkritische oder wiederkehrende Daten vom Gerät zu erhalten. Die Registrierung erfolgt indem eine Funktion einem Callback Property des Geräte Objektes zugewiesen wird. Die verfügbaren Callback Properties und ihre Parametertypen werden weiter unten beschrieben.

Bemerkung

Callbacks für wiederkehrende Ereignisse zu verwenden ist immer zu bevorzugen gegenüber der Verwendung von Abfragen. Es wird weniger USB-Bandbreite benutzt und die Latenz ist erheblich geringer, da es keine Paketumlaufzeit gibt.

event BrickIMUV2.AccelerationCallback → sender, x, y, z
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickIMUV2)
  • x – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
  • y – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
  • z – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?

Dieser Callback wird mit der Periode, wie gesetzt mit SetAccelerationPeriod(), ausgelöst. Die Parameter sind die Beschleunigungen der X, Y und Z-Achse.

event BrickIMUV2.MagneticFieldCallback → sender, x, y, z
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickIMUV2)
  • x – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-20800 bis 20800]
  • y – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-20800 bis 20800]
  • z – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-40000 bis 40000]

Dieser Callback wird mit der Periode, wie gesetzt mit SetMagneticFieldPeriod(), ausgelöst. Die Parameter sind die Magnetfeldkomponenten der X, Y und Z-Achse.

event BrickIMUV2.AngularVelocityCallback → sender, x, y, z
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickIMUV2)
  • x – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
  • y – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
  • z – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?

Dieser Callback wird mit der Periode, wie gesetzt mit SetAngularVelocityPeriod(), ausgelöst. Die Parameter sind die Winkelgeschwindigkeiten der X, Y und Z-Achse.

event BrickIMUV2.TemperatureCallback → sender, temperature
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickIMUV2)
  • temperature – Typ: Int16, Einheit: 1 °C, Wertebereich: [-128 bis 127]

Dieser Callback wird mit der Periode, wie gesetzt mit SetTemperaturePeriod(), ausgelöst. Der Parameter ist die Temperatur.

event BrickIMUV2.LinearAccelerationCallback → sender, x, y, z
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickIMUV2)
  • x – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
  • y – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
  • z – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?

Dieser Callback wird mit der Periode, wie gesetzt mit SetLinearAccelerationPeriod(), ausgelöst. Die Parameter sind die linearen Beschleunigungen der X, Y und Z-Achse.

event BrickIMUV2.GravityVectorCallback → sender, x, y, z
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickIMUV2)
  • x – Typ: Int16, Einheit: 1 cm/s, Wertebereich: [-981 bis 981]
  • y – Typ: Int16, Einheit: 1 cm/s, Wertebereich: [-981 bis 981]
  • z – Typ: Int16, Einheit: 1 cm/s, Wertebereich: [-981 bis 981]

Dieser Callback wird mit der Periode, wie gesetzt mit SetGravityVectorPeriod(), ausgelöst. Die Parameter sind die Erdbeschleunigungsvektor-Werte der X, Y und Z-Achse.

event BrickIMUV2.OrientationCallback → sender, heading, roll, pitch
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickIMUV2)
  • heading – Typ: Int16, Einheit: 1/16 °, Wertebereich: [0 bis 5760]
  • roll – Typ: Int16, Einheit: 1/16 °, Wertebereich: [-1440 bis 1440]
  • pitch – Typ: Int16, Einheit: 1/16 °, Wertebereich: [-2880 bis 2880]

Dieser Callback wird mit der Periode, wie gesetzt mit SetOrientationPeriod(), ausgelöst. Die Parameter sind die Orientierung (Gier-, Roll-, Nickwinkel) des IMU Brick in Eulerwinkeln. Siehe GetOrientation() für Details.

event BrickIMUV2.QuaternionCallback → sender, w, x, y, z
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickIMUV2)
  • w – Typ: Int16, Einheit: 1/16383, Wertebereich: [-16383 bis 16383]
  • x – Typ: Int16, Einheit: 1/16383, Wertebereich: [-16383 bis 16383]
  • y – Typ: Int16, Einheit: 1/16383, Wertebereich: [-16383 bis 16383]
  • z – Typ: Int16, Einheit: 1/16383, Wertebereich: [-16383 bis 16383]

Dieser Callback wird mit der Periode, wie gesetzt mit SetQuaternionPeriod(), ausgelöst. Die Parameter sind die Orientierung (w, x, y, z) des IMU Brick in Quaternionen. Siehe GetQuaternion() für Details.

event BrickIMUV2.AllDataCallback → sender, acceleration, magneticField, angularVelocity, eulerAngle, quaternion, linearAcceleration, gravityVector, temperature, calibrationStatus
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickIMUV2)
  • acceleration – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
    • 1: y – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
    • 2: z – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
  • magneticField – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-20800 bis 20800]
    • 1: y – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-20800 bis 20800]
    • 2: z – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-40000 bis 40000]
  • angularVelocity – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
    • 1: y – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
    • 2: z – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
  • eulerAngle – Typ: Int16[3]
    • 0: heading – Typ: Int16, Einheit: 1/16 °, Wertebereich: [0 bis 5760]
    • 1: roll – Typ: Int16, Einheit: 1/16 °, Wertebereich: [-1440 bis 1440]
    • 2: pitch – Typ: Int16, Einheit: 1/16 °, Wertebereich: [-2880 bis 2880]
  • quaternion – Typ: Int16[4]
    • 0: w – Typ: Int16, Einheit: 1/16383, Wertebereich: [-16383 bis 16383]
    • 1: x – Typ: Int16, Einheit: 1/16383, Wertebereich: [-16383 bis 16383]
    • 2: y – Typ: Int16, Einheit: 1/16383, Wertebereich: [-16383 bis 16383]
    • 3: z – Typ: Int16, Einheit: 1/16383, Wertebereich: [-16383 bis 16383]
  • linearAcceleration – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
    • 1: y – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
    • 2: z – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
  • gravityVector – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
    • 1: y – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
    • 2: z – Typ: Int16, Einheit: 1 cm/s, Wertebereich: ?
  • temperature – Typ: Int16, Einheit: 1 °C, Wertebereich: [-128 bis 127]
  • calibrationStatus – Typ: Byte, Wertebereich: [0 bis 255]

Dieser Callback wird mit der Periode, wie gesetzt mit SetAllDataPeriod(), ausgelöst. Die Parameter sind die gleichen wie bei GetAllData().

Virtuelle Funktionen

Virtuelle Funktionen kommunizieren nicht mit dem Gerät selbst, sie arbeiten nur auf dem API Bindings Objekt. Dadurch können sie auch aufgerufen werden, ohne das das dazugehörige IP Connection Objekt verbunden ist.

BrickIMUV2.GetAPIVersion() → apiVersion
Ausgabe:
  • apiVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]

Gibt die Version der API Definition zurück, die diese API Bindings implementieren. Dies ist weder die Release-Version dieser API Bindings noch gibt es in irgendeiner Weise Auskunft über den oder das repräsentierte(n) Brick oder Bricklet.

BrickIMUV2.GetResponseExpected(functionId) → responseExpected
Eingabe:
  • functionId – Typ: Byte, Wertebereich: Siehe Konstanten
Ausgabe:
  • responseExpected – Typ: Boolean

Gibt das Response-Expected-Flag für die Funktion mit der angegebenen Funktions IDs zurück. Es ist true falls für die Funktion beim Aufruf eine Antwort erwartet wird, false andernfalls.

Für Getter-Funktionen ist diese Flag immer gesetzt und kann nicht entfernt werden, da diese Funktionen immer eine Antwort senden. Für Konfigurationsfunktionen für Callbacks ist es standardmäßig gesetzt, kann aber entfernt werden mittels SetResponseExpected(). Für Setter-Funktionen ist es standardmäßig nicht gesetzt, kann aber gesetzt werden.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

  • BrickIMUV2.FUNCTION_LEDS_ON = 10
  • BrickIMUV2.FUNCTION_LEDS_OFF = 11
  • BrickIMUV2.FUNCTION_SET_ACCELERATION_PERIOD = 14
  • BrickIMUV2.FUNCTION_SET_MAGNETIC_FIELD_PERIOD = 16
  • BrickIMUV2.FUNCTION_SET_ANGULAR_VELOCITY_PERIOD = 18
  • BrickIMUV2.FUNCTION_SET_TEMPERATURE_PERIOD = 20
  • BrickIMUV2.FUNCTION_SET_ORIENTATION_PERIOD = 22
  • BrickIMUV2.FUNCTION_SET_LINEAR_ACCELERATION_PERIOD = 24
  • BrickIMUV2.FUNCTION_SET_GRAVITY_VECTOR_PERIOD = 26
  • BrickIMUV2.FUNCTION_SET_QUATERNION_PERIOD = 28
  • BrickIMUV2.FUNCTION_SET_ALL_DATA_PERIOD = 30
  • BrickIMUV2.FUNCTION_SET_SENSOR_CONFIGURATION = 41
  • BrickIMUV2.FUNCTION_SET_SENSOR_FUSION_MODE = 43
  • BrickIMUV2.FUNCTION_SET_SPITFP_BAUDRATE_CONFIG = 231
  • BrickIMUV2.FUNCTION_SET_SPITFP_BAUDRATE = 234
  • BrickIMUV2.FUNCTION_ENABLE_STATUS_LED = 238
  • BrickIMUV2.FUNCTION_DISABLE_STATUS_LED = 239
  • BrickIMUV2.FUNCTION_RESET = 243
BrickIMUV2.SetResponseExpected(functionId, responseExpected)
Eingabe:
  • functionId – Typ: Byte, Wertebereich: Siehe Konstanten
  • responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für die Funktion mit der angegebenen Funktion IDs. Diese Flag kann nur für Setter-Funktionen (Standardwert: false) und Konfigurationsfunktionen für Callbacks (Standardwert: true) geändert werden. Für Getter-Funktionen ist das Flag immer gesetzt.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

  • BrickIMUV2.FUNCTION_LEDS_ON = 10
  • BrickIMUV2.FUNCTION_LEDS_OFF = 11
  • BrickIMUV2.FUNCTION_SET_ACCELERATION_PERIOD = 14
  • BrickIMUV2.FUNCTION_SET_MAGNETIC_FIELD_PERIOD = 16
  • BrickIMUV2.FUNCTION_SET_ANGULAR_VELOCITY_PERIOD = 18
  • BrickIMUV2.FUNCTION_SET_TEMPERATURE_PERIOD = 20
  • BrickIMUV2.FUNCTION_SET_ORIENTATION_PERIOD = 22
  • BrickIMUV2.FUNCTION_SET_LINEAR_ACCELERATION_PERIOD = 24
  • BrickIMUV2.FUNCTION_SET_GRAVITY_VECTOR_PERIOD = 26
  • BrickIMUV2.FUNCTION_SET_QUATERNION_PERIOD = 28
  • BrickIMUV2.FUNCTION_SET_ALL_DATA_PERIOD = 30
  • BrickIMUV2.FUNCTION_SET_SENSOR_CONFIGURATION = 41
  • BrickIMUV2.FUNCTION_SET_SENSOR_FUSION_MODE = 43
  • BrickIMUV2.FUNCTION_SET_SPITFP_BAUDRATE_CONFIG = 231
  • BrickIMUV2.FUNCTION_SET_SPITFP_BAUDRATE = 234
  • BrickIMUV2.FUNCTION_ENABLE_STATUS_LED = 238
  • BrickIMUV2.FUNCTION_DISABLE_STATUS_LED = 239
  • BrickIMUV2.FUNCTION_RESET = 243
BrickIMUV2.SetResponseExpectedAll(responseExpected)
Eingabe:
  • responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für alle Setter-Funktionen und Konfigurationsfunktionen für Callbacks diese Gerätes.

Konstanten

BrickIMUV2.DEVICE_IDENTIFIER

Diese Konstante wird verwendet um einen IMU Brick 2.0 zu identifizieren.

Die GetIdentity() Funktion und der IPConnection.EnumerateCallback Callback der IP Connection haben ein deviceIdentifier Parameter um den Typ des Bricks oder Bricklets anzugeben.

BrickIMUV2.DEVICE_DISPLAY_NAME

Diese Konstante stellt den Anzeigenamen eines IMU Brick 2.0 dar.
