LabVIEW - Ambient Light Bricklet 2.0

Dies ist die Beschreibung der LabVIEW API Bindings für das Ambient Light Bricklet 2.0. Allgemeine Informationen über die Funktionen und technischen Spezifikationen des Ambient Light Bricklet 2.0 sind in dessen Hardware Beschreibung zusammengefasst.

Eine Installationanleitung für die LabVIEW API Bindings ist Teil deren allgemeine Beschreibung.

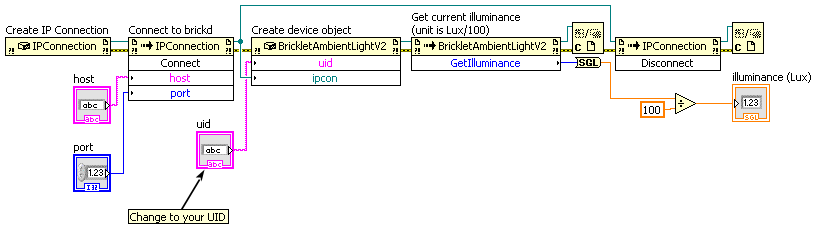

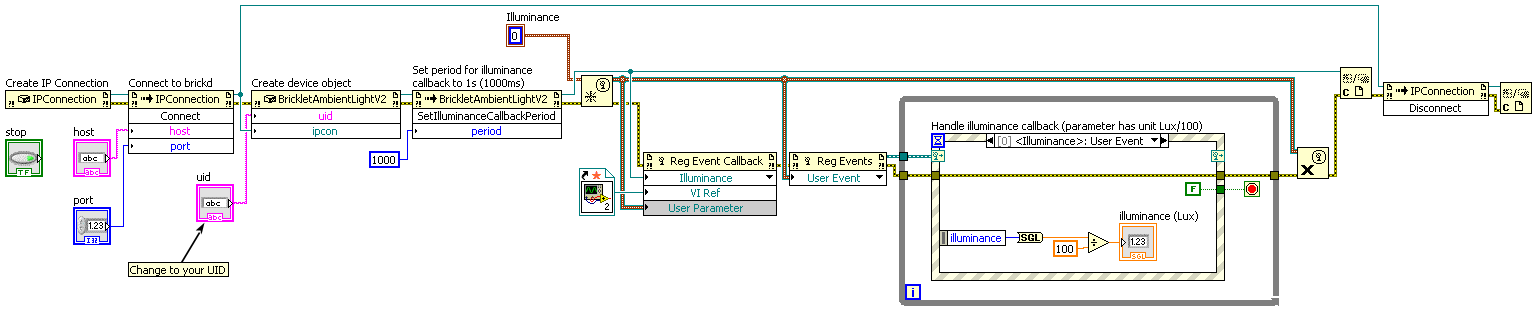

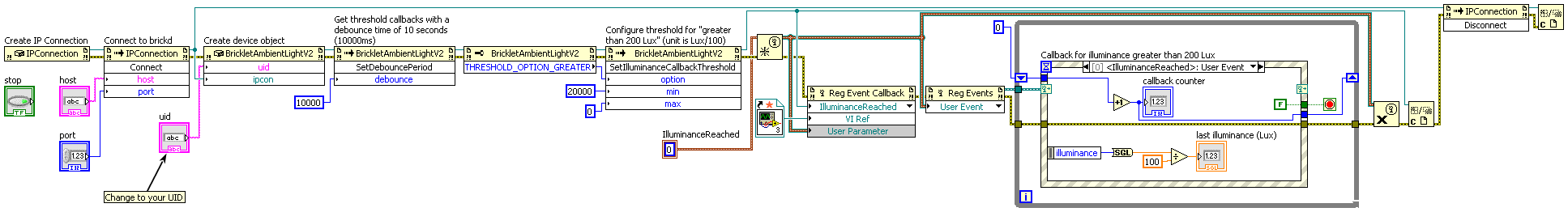

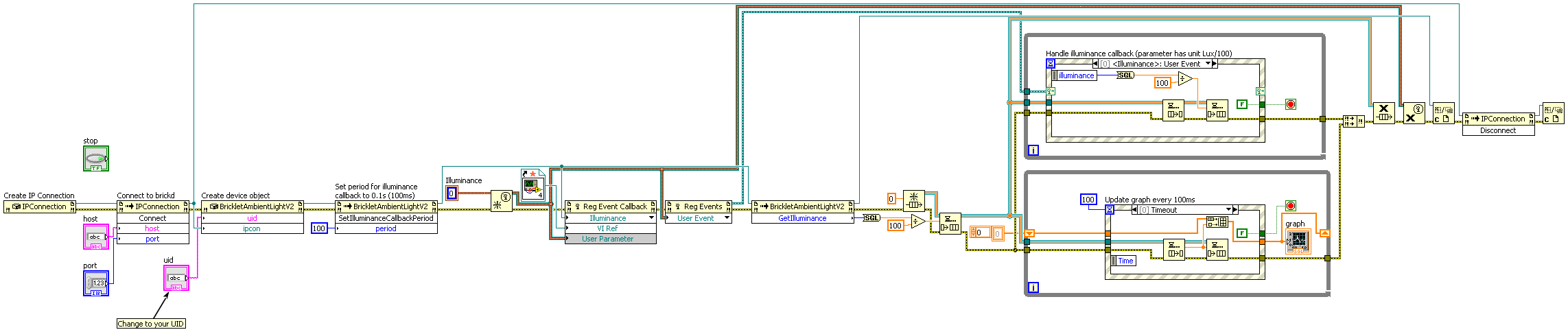

API

Prinzipiell kann jede Funktion der LabVIEW Bindings, welche einen Wert ausgibt eine Tinkerforge.TimeoutException melden. Dieser Fehler wird gemeldet wenn das Gerät nicht antwortet. Wenn eine Kabelverbindung genutzt wird, ist es unwahrscheinlich, dass die Exception geworfen wird (unter der Annahme, dass das Gerät nicht abgesteckt wird). Bei einer drahtlosen Verbindung können Zeitüberschreitungen auftreten, sobald die Entfernung zum Gerät zu groß wird.

Der Namensraum für alle Brick/Bricklet Bindings und die IPConnection ist Tinkerforge.*.

Grundfunktionen

BrickletAmbientLightV2(uid, ipcon) → ambientLightV2
Eingabe:
  • uid – Typ: String
  • ipcon – Typ: .NET Refnum (IPConnection)
Ausgabe:
  • ambientLightV2 – Typ: .NET Refnum (BrickletAmbientLightV2)

Erzeugt ein Objekt mit der eindeutigen Geräte ID uid. Dieses Objekt kann benutzt werden, nachdem die IP Connection verbunden ist.

BrickletAmbientLightV2.GetIlluminance() → illuminance
Ausgabe:
  • illuminance – Typ: Int64, Einheit: 1/100 lx, Wertebereich: [0 bis 232 - 1]

Gibt die Beleuchtungsstärke des Umgebungslichtsensors zurück. Der Messbereich erstreckt sich bis über 100000Lux, aber ab 64000Lux nimmt die Messgenauigkeit ab.

Geändert in Version 2.0.2 (Plugin): Eine Beleuchtungsstärke von 0Lux bedeutet, dass der Sensor gesättigt (saturated) ist und die Konfiguration angepasst werden sollte, siehe SetConfiguration().

Wenn die Beleuchtungsstärke periodisch abgefragt werden soll, wird empfohlen den IlluminanceCallback Callback zu nutzen und die Periode mit SetIlluminanceCallbackPeriod() vorzugeben.

Fortgeschrittene Funktionen

BrickletAmbientLightV2.SetConfiguration(illuminanceRange, integrationTime)
Eingabe:
  • illuminanceRange – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 3
  • integrationTime – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 3

Setzt die Konfiguration. Es ist möglich den Helligkeitswertebereich zwischen 0-600Lux und 0-64000Lux sowie eine Integrationszeit zwischen 50ms und 400ms zu konfigurieren.

Neu in Version 2.0.2 (Plugin): Der unbeschränkt (unlimited) Helligkeitswertebereich ermöglicht es bis über 100000Lux zu messen, aber ab 64000Lux nimmt die Messgenauigkeit ab.

Ein kleinerer Helligkeitswertebereich erhöht die Auflösung der Daten. Eine längere Integrationszeit verringert das Rauschen auf den Daten.

Geändert in Version 2.0.2 (Plugin): Wenn der eigentliche Messwert außerhalb des eingestellten Helligkeitswertebereichs liegt, dann geben GetIlluminance() und der IlluminanceCallback Callback das Maximum des eingestellten Helligkeitswertebereichs +0,01Lux zurück. Also z.B. 800001 für den 0-8000Lux Bereich.

Geändert in Version 2.0.2 (Plugin): Bei einer langen Integrationszeit kann es sein, dass der Sensor gesättigt (saturated) ist bevor der Messwert das Maximum des ausgewählten Helligkeitswertebereichs erreicht hat. In diesem Fall geben GetIlluminance() und der IlluminanceCallback Callback 0Lux zurück.

Wenn der Messwert außerhalb des eingestellten Helligkeitswertebereichs liegt oder der Sensor gesättigt ist, dann sollte der nächst höhere Helligkeitswertebereich eingestellt werden. Wenn der höchste Helligkeitswertebereich schon erreicht ist, dann kann noch die Integrationszeit verringert werden.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für illuminanceRange:

  • BrickletAmbientLightV2.ILLUMINANCE_RANGE_UNLIMITED = 6
  • BrickletAmbientLightV2.ILLUMINANCE_RANGE_64000LUX = 0
  • BrickletAmbientLightV2.ILLUMINANCE_RANGE_32000LUX = 1
  • BrickletAmbientLightV2.ILLUMINANCE_RANGE_16000LUX = 2
  • BrickletAmbientLightV2.ILLUMINANCE_RANGE_8000LUX = 3
  • BrickletAmbientLightV2.ILLUMINANCE_RANGE_1300LUX = 4
  • BrickletAmbientLightV2.ILLUMINANCE_RANGE_600LUX = 5

Für integrationTime:

  • BrickletAmbientLightV2.INTEGRATION_TIME_50MS = 0
  • BrickletAmbientLightV2.INTEGRATION_TIME_100MS = 1
  • BrickletAmbientLightV2.INTEGRATION_TIME_150MS = 2
  • BrickletAmbientLightV2.INTEGRATION_TIME_200MS = 3
  • BrickletAmbientLightV2.INTEGRATION_TIME_250MS = 4
  • BrickletAmbientLightV2.INTEGRATION_TIME_300MS = 5
  • BrickletAmbientLightV2.INTEGRATION_TIME_350MS = 6
  • BrickletAmbientLightV2.INTEGRATION_TIME_400MS = 7
BrickletAmbientLightV2.GetConfiguration() → illuminanceRange, integrationTime
Ausgabe:
  • illuminanceRange – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 3
  • integrationTime – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 3

Gibt die Konfiguration zurück, wie von SetConfiguration() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für illuminanceRange:

  • BrickletAmbientLightV2.ILLUMINANCE_RANGE_UNLIMITED = 6
  • BrickletAmbientLightV2.ILLUMINANCE_RANGE_64000LUX = 0
  • BrickletAmbientLightV2.ILLUMINANCE_RANGE_32000LUX = 1
  • BrickletAmbientLightV2.ILLUMINANCE_RANGE_16000LUX = 2
  • BrickletAmbientLightV2.ILLUMINANCE_RANGE_8000LUX = 3
  • BrickletAmbientLightV2.ILLUMINANCE_RANGE_1300LUX = 4
  • BrickletAmbientLightV2.ILLUMINANCE_RANGE_600LUX = 5

Für integrationTime:

  • BrickletAmbientLightV2.INTEGRATION_TIME_50MS = 0
  • BrickletAmbientLightV2.INTEGRATION_TIME_100MS = 1
  • BrickletAmbientLightV2.INTEGRATION_TIME_150MS = 2
  • BrickletAmbientLightV2.INTEGRATION_TIME_200MS = 3
  • BrickletAmbientLightV2.INTEGRATION_TIME_250MS = 4
  • BrickletAmbientLightV2.INTEGRATION_TIME_300MS = 5
  • BrickletAmbientLightV2.INTEGRATION_TIME_350MS = 6
  • BrickletAmbientLightV2.INTEGRATION_TIME_400MS = 7
BrickletAmbientLightV2.GetIdentity() → uid, connectedUid, position, hardwareVersion, firmwareVersion, deviceIdentifier
Ausgabe:
  • uid – Typ: String, Länge: bis zu 8
  • connectedUid – Typ: String, Länge: bis zu 8
  • position – Typ: Char, Wertebereich: ["a" bis "h", "i", "z"]
  • hardwareVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]
  • firmwareVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]
  • deviceIdentifier – Typ: Int32, Wertebereich: [0 bis 216 - 1]

Gibt die UID, die UID zu der das Bricklet verbunden ist, die Position, die Hard- und Firmware Version sowie den Device Identifier zurück.

Die Position 'a', 'b', 'c', 'd', 'e', 'f', 'g' oder 'h' (Bricklet Anschluss) sein. Der Raspberry Pi HAT (Zero) Brick ist immer an Position 'i' und das Bricklet hinter einem Isolator Bricklet ist immer an Position 'z'.

Eine Liste der Device Identifier Werte ist hier zu finden. Es gibt auch eine Konstante für den Device Identifier dieses Bricklets.

Konfigurationsfunktionen für Callbacks

BrickletAmbientLightV2.SetIlluminanceCallbackPeriod(period)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Setzt die Periode mit welcher der IlluminanceCallback Callback ausgelöst wird. Ein Wert von 0 deaktiviert den Callback.

Der IlluminanceCallback Callback wird nur ausgelöst, wenn sich die Beleuchtungsstärke seit der letzten Auslösung geändert hat.

BrickletAmbientLightV2.GetIlluminanceCallbackPeriod() → period
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Gibt die Periode zurück, wie von SetIlluminanceCallbackPeriod() gesetzt.

BrickletAmbientLightV2.SetIlluminanceCallbackThreshold(option, min, max)
Eingabe:
  • option – Typ: Char, Wertebereich: Siehe Konstanten, Standardwert: "x"
  • min – Typ: Int64, Einheit: 1/100 lx, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • max – Typ: Int64, Einheit: 1/100 lx, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Setzt den Schwellwert für den IlluminanceReachedCallback Callback.

Die folgenden Optionen sind möglich:

Option Beschreibung
'x' Callback ist inaktiv
'o' Callback wird ausgelöst, wenn die Beleuchtungsstärke außerhalb des min und max Wertes ist
'i' Callback wird ausgelöst, wenn die Beleuchtungsstärke innerhalb des min und max Wertes ist
'<' Callback wird ausgelöst, wenn die Beleuchtungsstärke kleiner als der min Wert ist (max wird ignoriert)
'>' Callback wird ausgelöst, wenn die Beleuchtungsstärke größer als der min Wert ist (max wird ignoriert)

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für option:

  • BrickletAmbientLightV2.THRESHOLD_OPTION_OFF = "x"
  • BrickletAmbientLightV2.THRESHOLD_OPTION_OUTSIDE = "o"
  • BrickletAmbientLightV2.THRESHOLD_OPTION_INSIDE = "i"
  • BrickletAmbientLightV2.THRESHOLD_OPTION_SMALLER = "<"
  • BrickletAmbientLightV2.THRESHOLD_OPTION_GREATER = ">"
BrickletAmbientLightV2.GetIlluminanceCallbackThreshold() → option, min, max
Ausgabe:
  • option – Typ: Char, Wertebereich: Siehe Konstanten, Standardwert: "x"
  • min – Typ: Int64, Einheit: 1/100 lx, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • max – Typ: Int64, Einheit: 1/100 lx, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Gibt den Schwellwert zurück, wie von SetIlluminanceCallbackThreshold() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für option:

  • BrickletAmbientLightV2.THRESHOLD_OPTION_OFF = "x"
  • BrickletAmbientLightV2.THRESHOLD_OPTION_OUTSIDE = "o"
  • BrickletAmbientLightV2.THRESHOLD_OPTION_INSIDE = "i"
  • BrickletAmbientLightV2.THRESHOLD_OPTION_SMALLER = "<"
  • BrickletAmbientLightV2.THRESHOLD_OPTION_GREATER = ">"
BrickletAmbientLightV2.SetDebouncePeriod(debounce)
Eingabe:
  • debounce – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 100

Setzt die Periode mit welcher die Schwellwert Callbacks

ausgelöst werden, wenn die Schwellwerte

weiterhin erreicht bleiben.

BrickletAmbientLightV2.GetDebouncePeriod() → debounce
Ausgabe:
  • debounce – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 100

Gibt die Entprellperiode zurück, wie von SetDebouncePeriod() gesetzt.

Callbacks

Callbacks können registriert werden um zeitkritische oder wiederkehrende Daten vom Gerät zu erhalten. Die Registrierung erfolgt indem eine Funktion einem Callback Property des Geräte Objektes zugewiesen wird. Die verfügbaren Callback Properties und ihre Parametertypen werden weiter unten beschrieben.

Bemerkung

Callbacks für wiederkehrende Ereignisse zu verwenden ist immer zu bevorzugen gegenüber der Verwendung von Abfragen. Es wird weniger USB-Bandbreite benutzt und die Latenz ist erheblich geringer, da es keine Paketumlaufzeit gibt.

event BrickletAmbientLightV2.IlluminanceCallback → sender, illuminance
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletAmbientLightV2)
  • illuminance – Typ: Int64, Einheit: 1/100 lx, Wertebereich: [0 bis 232 - 1]

Dieser Callback wird mit der Periode, wie gesetzt mit SetIlluminanceCallbackPeriod(), ausgelöst. Der Parameter ist die Beleuchtungsstärke des Umgebungslichtsensors.

Der IlluminanceCallback Callback wird nur ausgelöst, wenn sich die Beleuchtungsstärke seit der letzten Auslösung geändert hat.

event BrickletAmbientLightV2.IlluminanceReachedCallback → sender, illuminance
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletAmbientLightV2)
  • illuminance – Typ: Int64, Einheit: 1/100 lx, Wertebereich: [0 bis 232 - 1]

Dieser Callback wird ausgelöst, wenn der Schwellwert, wie von SetIlluminanceCallbackThreshold() gesetzt, erreicht wird. Der Parameter ist die Beleuchtungsstärke des Umgebungslichtsensors.

Wenn der Schwellwert erreicht bleibt, wird der Callback mit der Periode, wie mit SetDebouncePeriod() gesetzt, ausgelöst.

Virtuelle Funktionen

Virtuelle Funktionen kommunizieren nicht mit dem Gerät selbst, sie arbeiten nur auf dem API Bindings Objekt. Dadurch können sie auch aufgerufen werden, ohne das das dazugehörige IP Connection Objekt verbunden ist.

BrickletAmbientLightV2.GetAPIVersion() → apiVersion
Ausgabe:
  • apiVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]

Gibt die Version der API Definition zurück, die diese API Bindings implementieren. Dies ist weder die Release-Version dieser API Bindings noch gibt es in irgendeiner Weise Auskunft über den oder das repräsentierte(n) Brick oder Bricklet.

BrickletAmbientLightV2.GetResponseExpected(functionId) → responseExpected
Eingabe:
  • functionId – Typ: Byte, Wertebereich: Siehe Konstanten
Ausgabe:
  • responseExpected – Typ: Boolean

Gibt das Response-Expected-Flag für die Funktion mit der angegebenen Funktions IDs zurück. Es ist true falls für die Funktion beim Aufruf eine Antwort erwartet wird, false andernfalls.

Für Getter-Funktionen ist diese Flag immer gesetzt und kann nicht entfernt werden, da diese Funktionen immer eine Antwort senden. Für Konfigurationsfunktionen für Callbacks ist es standardmäßig gesetzt, kann aber entfernt werden mittels SetResponseExpected(). Für Setter-Funktionen ist es standardmäßig nicht gesetzt, kann aber gesetzt werden.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

  • BrickletAmbientLightV2.FUNCTION_SET_ILLUMINANCE_CALLBACK_PERIOD = 2
  • BrickletAmbientLightV2.FUNCTION_SET_ILLUMINANCE_CALLBACK_THRESHOLD = 4
  • BrickletAmbientLightV2.FUNCTION_SET_DEBOUNCE_PERIOD = 6
  • BrickletAmbientLightV2.FUNCTION_SET_CONFIGURATION = 8
BrickletAmbientLightV2.SetResponseExpected(functionId, responseExpected)
Eingabe:
  • functionId – Typ: Byte, Wertebereich: Siehe Konstanten
  • responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für die Funktion mit der angegebenen Funktion IDs. Diese Flag kann nur für Setter-Funktionen (Standardwert: false) und Konfigurationsfunktionen für Callbacks (Standardwert: true) geändert werden. Für Getter-Funktionen ist das Flag immer gesetzt.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

  • BrickletAmbientLightV2.FUNCTION_SET_ILLUMINANCE_CALLBACK_PERIOD = 2
  • BrickletAmbientLightV2.FUNCTION_SET_ILLUMINANCE_CALLBACK_THRESHOLD = 4
  • BrickletAmbientLightV2.FUNCTION_SET_DEBOUNCE_PERIOD = 6
  • BrickletAmbientLightV2.FUNCTION_SET_CONFIGURATION = 8
BrickletAmbientLightV2.SetResponseExpectedAll(responseExpected)
Eingabe:
  • responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für alle Setter-Funktionen und Konfigurationsfunktionen für Callbacks diese Gerätes.

Konstanten

BrickletAmbientLightV2.DEVICE_IDENTIFIER

Diese Konstante wird verwendet um ein Ambient Light Bricklet 2.0 zu identifizieren.

Die GetIdentity() Funktion und der IPConnection.EnumerateCallback Callback der IP Connection haben ein deviceIdentifier Parameter um den Typ des Bricks oder Bricklets anzugeben.

BrickletAmbientLightV2.DEVICE_DISPLAY_NAME

Diese Konstante stellt den Anzeigenamen eines Ambient Light Bricklet 2.0 dar.
