LabVIEW - Load Cell Bricklet

Dies ist die Beschreibung der LabVIEW API Bindings für das Load Cell Bricklet. Allgemeine Informationen über die Funktionen und technischen Spezifikationen des Load Cell Bricklet sind in dessen Hardware Beschreibung zusammengefasst.

Eine Installationanleitung für die LabVIEW API Bindings ist Teil deren allgemeine Beschreibung.

API

Prinzipiell kann jede Funktion der LabVIEW Bindings, welche einen Wert ausgibt eine Tinkerforge.TimeoutException melden. Dieser Fehler wird gemeldet wenn das Gerät nicht antwortet. Wenn eine Kabelverbindung genutzt wird, ist es unwahrscheinlich, dass die Exception geworfen wird (unter der Annahme, dass das Gerät nicht abgesteckt wird). Bei einer drahtlosen Verbindung können Zeitüberschreitungen auftreten, sobald die Entfernung zum Gerät zu groß wird.

Der Namensraum für alle Brick/Bricklet Bindings und die IPConnection ist Tinkerforge.*.

Grundfunktionen

BrickletLoadCell(uid, ipcon) → loadCell
Eingabe:
  • uid – Typ: String
  • ipcon – Typ: .NET Refnum (IPConnection)
Ausgabe:
  • loadCell – Typ: .NET Refnum (BrickletLoadCell)

Erzeugt ein Objekt mit der eindeutigen Geräte ID uid. Dieses Objekt kann benutzt werden, nachdem die IP Connection verbunden ist.

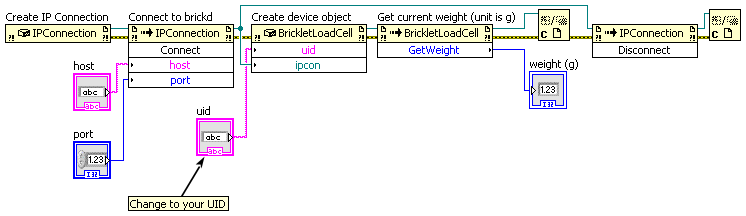

BrickletLoadCell.GetWeight() → weight
Ausgabe:
  • weight – Typ: Int32, Einheit: 1 g, Wertebereich: [-231 bis 231 - 1]

Gibt das aktuell gemessene Gewicht zurück.

Wenn das Gewicht periodisch abgefragt werden soll, wird empfohlen den WeightCallback Callback zu nutzen und die Periode mit SetWeightCallbackPeriod() vorzugeben.

BrickletLoadCell.LEDOn()

Aktiviert die LED.

BrickletLoadCell.LEDOff()

Deaktiviert die LED.

BrickletLoadCell.IsLEDOn() → on
Ausgabe:
  • on – Typ: Boolean, Standardwert: F

Gibt true zurück wenn die LED aktiviert ist, false sonst.

BrickletLoadCell.Tare()

Setzt das aktuell gemessene Gewicht als Leergewicht.

Fortgeschrittene Funktionen

BrickletLoadCell.SetMovingAverage(average)
Eingabe:
  • average – Typ: Byte, Wertebereich: [1 bis 40], Standardwert: 4

Setzt die Länge eines gleitenden Mittelwerts für den Gewichtswert.

Wenn die Länge auf 1 gesetzt wird, ist das Averaging aus. Desto kleiner die Länge des Mittelwerts ist, desto mehr Rauschen ist auf den Daten.

BrickletLoadCell.GetMovingAverage() → average
Ausgabe:
  • average – Typ: Byte, Wertebereich: [1 bis 40], Standardwert: 4

Gibt die Länge des gleitenden Mittelwerts zurück, wie von SetMovingAverage() gesetzt.

BrickletLoadCell.Calibrate(weight)
Eingabe:
  • weight – Typ: Int64, Einheit: 1 g, Wertebereich: [0 bis 232 - 1]

Zum Kalibrieren des Load Cell Bricklet müssen die folgenden zwei Schritte durchgeführt werden:

  • Die Waage leeren und die Funktion mit 0 aufrufen.
  • Eine bekanntes Gewicht auf die Waage legen und die Funktion mit dem Gewicht aufrufen.

Die Kalibrierung wird auf dem EEPROM des Bricklets gespeichert und muss nur einmal gesetzt werden.

Wir empfehlen die Kalibrierung über den Brick Viewer zu setzen, diese Funktion muss nicht im Quelltext genutzt werden.

BrickletLoadCell.SetConfiguration(rate, gain)
Eingabe:
  • rate – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 0
  • gain – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 0

Für die Messungen sind Rate und Gain konfigurierbar.

Die Rate kann auf 10Hz oder 80Hz gesetzt werden. Eine schnellere Rate erzeugt mehr Störungen. Zusätzlich ist es möglich einen gleitenden Mittelwert auf die Werte anzuwenden (siehe SetMovingAverage()).

Der Gain kann zwischen 128x, 64x und 32x konfiguriert werden. Er repräsentiert einen Messbereich von ±20mV, ±40mV und ±80mV respektive. Das Load Cell Bricklet nutzt eine Erregerspannung (Excitation Voltage) von 5V und die meisten Wägezellen haben eine Ausgabe von 2mV/V. Dies bedeutet, der Spannungsbereich ist ±15mV für die meisten Wägezellen (d.h. ein Gain von 128x ist am geeignetsten). Falls nicht klar ist was dies alles bedeutet, ein Gain von 128x ist höchstwahrscheinlich korrekt.

Die Konfiguration wird auf dem EEPROM des Bricklets gespeichert und muss nur einmal gesetzt werden.

Wir empfehlen die Konfiguration über den Brick Viewer zu setzen, diese Funktion muss nicht im Quelltext genutzt werden.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für rate:

  • BrickletLoadCell.RATE_10HZ = 0
  • BrickletLoadCell.RATE_80HZ = 1

Für gain:

  • BrickletLoadCell.GAIN_128X = 0
  • BrickletLoadCell.GAIN_64X = 1
  • BrickletLoadCell.GAIN_32X = 2
BrickletLoadCell.GetConfiguration() → rate, gain
Ausgabe:
  • rate – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 0
  • gain – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 0

Gibt die Konfiguration zurück, wie von SetConfiguration() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für rate:

  • BrickletLoadCell.RATE_10HZ = 0
  • BrickletLoadCell.RATE_80HZ = 1

Für gain:

  • BrickletLoadCell.GAIN_128X = 0
  • BrickletLoadCell.GAIN_64X = 1
  • BrickletLoadCell.GAIN_32X = 2
BrickletLoadCell.GetIdentity() → uid, connectedUid, position, hardwareVersion, firmwareVersion, deviceIdentifier
Ausgabe:
  • uid – Typ: String, Länge: bis zu 8
  • connectedUid – Typ: String, Länge: bis zu 8
  • position – Typ: Char, Wertebereich: ["a" bis "h", "z"]
  • hardwareVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]
  • firmwareVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]
  • deviceIdentifier – Typ: Int32, Wertebereich: [0 bis 216 - 1]

Gibt die UID, die UID zu der das Bricklet verbunden ist, die Position, die Hard- und Firmware Version sowie den Device Identifier zurück.

Die Position ist 'a', 'b', 'c', 'd', 'e', 'f', 'g' oder 'h' (Bricklet Anschluss). Ein Bricklet hinter einem Isolator Bricklet ist immer an Position 'z'.

Eine Liste der Device Identifier Werte ist hier zu finden. Es gibt auch eine Konstante für den Device Identifier dieses Bricklets.

Konfigurationsfunktionen für Callbacks

BrickletLoadCell.SetWeightCallbackPeriod(period)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Setzt die Periode mit welcher der WeightCallback Callback ausgelöst wird. Ein Wert von 0 deaktiviert den Callback.

Der WeightCallback Callback wird nur ausgelöst, wenn sich das Gewicht seit der letzten Auslösung geändert hat.

BrickletLoadCell.GetWeightCallbackPeriod() → period
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Gibt die Periode zurück, wie von SetWeightCallbackPeriod() gesetzt.

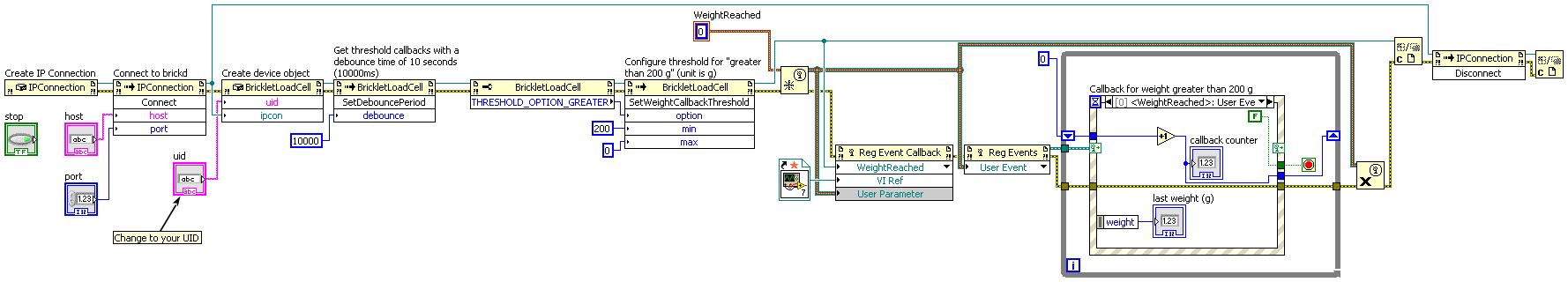

BrickletLoadCell.SetWeightCallbackThreshold(option, min, max)
Eingabe:
  • option – Typ: Char, Wertebereich: Siehe Konstanten, Standardwert: "x"
  • min – Typ: Int32, Einheit: 1 g, Wertebereich: [-231 bis 231 - 1], Standardwert: 0
  • max – Typ: Int32, Einheit: 1 g, Wertebereich: [-231 bis 231 - 1], Standardwert: 0

Setzt den Schwellwert für den WeightReachedCallback Callback.

Die folgenden Optionen sind möglich:

Option Beschreibung
'x' Callback ist inaktiv
'o' Callback wird ausgelöst, wenn das Gewicht außerhalb des min und max Wertes ist
'i' Callback wird ausgelöst, wenn das Gewicht innerhalb des min und max Wertes ist
'<' Callback wird ausgelöst, wenn das Gewicht kleiner als der min Wert ist (max wird ignoriert)
'>' Callback wird ausgelöst, wenn das Gewicht größer als der min Wert ist (max wird ignoriert)

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für option:

  • BrickletLoadCell.THRESHOLD_OPTION_OFF = "x"
  • BrickletLoadCell.THRESHOLD_OPTION_OUTSIDE = "o"
  • BrickletLoadCell.THRESHOLD_OPTION_INSIDE = "i"
  • BrickletLoadCell.THRESHOLD_OPTION_SMALLER = "<"
  • BrickletLoadCell.THRESHOLD_OPTION_GREATER = ">"
BrickletLoadCell.GetWeightCallbackThreshold() → option, min, max
Ausgabe:
  • option – Typ: Char, Wertebereich: Siehe Konstanten, Standardwert: "x"
  • min – Typ: Int32, Einheit: 1 g, Wertebereich: [-231 bis 231 - 1], Standardwert: 0
  • max – Typ: Int32, Einheit: 1 g, Wertebereich: [-231 bis 231 - 1], Standardwert: 0

Gibt den Schwellwert zurück, wie von SetWeightCallbackThreshold() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für option:

  • BrickletLoadCell.THRESHOLD_OPTION_OFF = "x"
  • BrickletLoadCell.THRESHOLD_OPTION_OUTSIDE = "o"
  • BrickletLoadCell.THRESHOLD_OPTION_INSIDE = "i"
  • BrickletLoadCell.THRESHOLD_OPTION_SMALLER = "<"
  • BrickletLoadCell.THRESHOLD_OPTION_GREATER = ">"
BrickletLoadCell.SetDebouncePeriod(debounce)
Eingabe:
  • debounce – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 100

Setzt die Periode mit welcher die Schwellwert Callback

ausgelöst wird, wenn der Schwellwert

weiterhin erreicht bleibt.

BrickletLoadCell.GetDebouncePeriod() → debounce
Ausgabe:
  • debounce – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 100

Gibt die Entprellperiode zurück, wie von SetDebouncePeriod() gesetzt.

Callbacks

Callbacks können registriert werden um zeitkritische oder wiederkehrende Daten vom Gerät zu erhalten. Die Registrierung erfolgt indem eine Funktion einem Callback Property des Geräte Objektes zugewiesen wird. Die verfügbaren Callback Properties und ihre Parametertypen werden weiter unten beschrieben.

Bemerkung

Callbacks für wiederkehrende Ereignisse zu verwenden ist immer zu bevorzugen gegenüber der Verwendung von Abfragen. Es wird weniger USB-Bandbreite benutzt und die Latenz ist erheblich geringer, da es keine Paketumlaufzeit gibt.

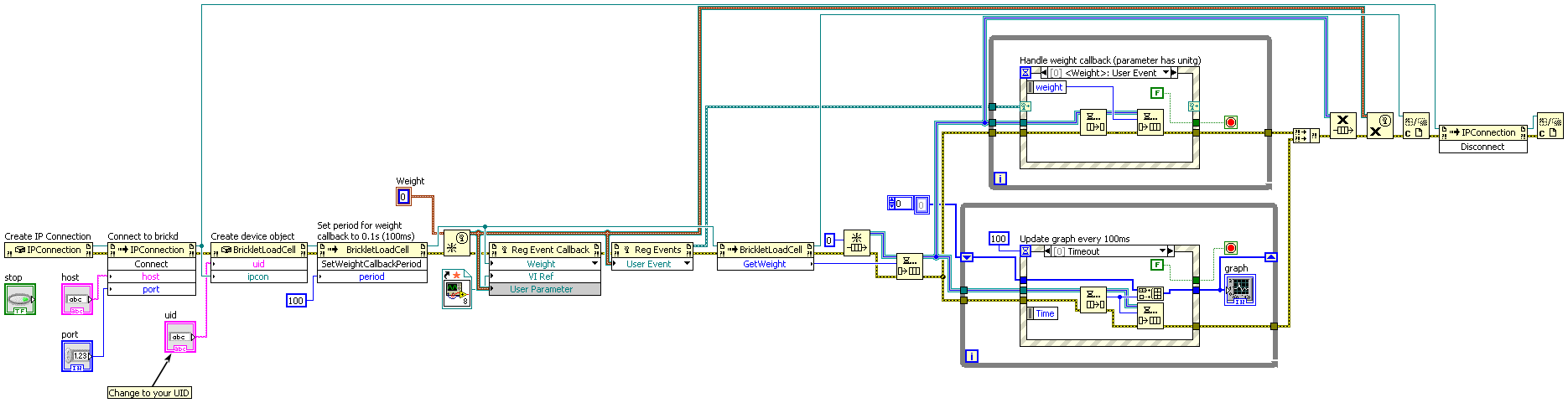

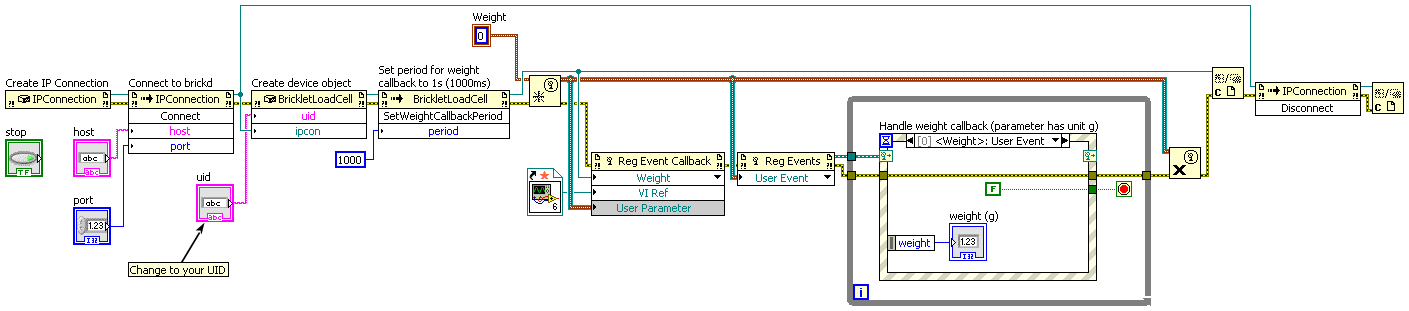

event BrickletLoadCell.WeightCallback → sender, weight
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletLoadCell)
  • weight – Typ: Int32, Einheit: 1 g, Wertebereich: [-231 bis 231 - 1]

Dieser Callback wird mit der Periode, wie gesetzt mit SetWeightCallbackPeriod(), ausgelöst. Der Parameter ist das Gewicht wie von der Wägezelle gemessen.

Der WeightCallback Callback wird nur ausgelöst, wenn sich das Gewicht seit der letzten Auslösung geändert hat.

event BrickletLoadCell.WeightReachedCallback → sender, weight
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletLoadCell)
  • weight – Typ: Int32, Einheit: 1 g, Wertebereich: [-231 bis 231 - 1]

Dieser Callback wird ausgelöst, wenn der Schwellwert, wie von SetWeightCallbackThreshold() gesetzt, erreicht wird. Der Parameter ist das Gewicht wie von der Wägezelle gemessen.

Wenn der Schwellwert erreicht bleibt, wird der Callback mit der Periode, wie mit SetDebouncePeriod() gesetzt, ausgelöst.

Virtuelle Funktionen

Virtuelle Funktionen kommunizieren nicht mit dem Gerät selbst, sie arbeiten nur auf dem API Bindings Objekt. Dadurch können sie auch aufgerufen werden, ohne das das dazugehörige IP Connection Objekt verbunden ist.

BrickletLoadCell.GetAPIVersion() → apiVersion
Ausgabe:
  • apiVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]

Gibt die Version der API Definition zurück, die diese API Bindings implementieren. Dies ist weder die Release-Version dieser API Bindings noch gibt es in irgendeiner Weise Auskunft über den oder das repräsentierte(n) Brick oder Bricklet.

BrickletLoadCell.GetResponseExpected(functionId) → responseExpected
Eingabe:
  • functionId – Typ: Byte, Wertebereich: Siehe Konstanten
Ausgabe:
  • responseExpected – Typ: Boolean

Gibt das Response-Expected-Flag für die Funktion mit der angegebenen Funktions IDs zurück. Es ist true falls für die Funktion beim Aufruf eine Antwort erwartet wird, false andernfalls.

Für Getter-Funktionen ist diese Flag immer gesetzt und kann nicht entfernt werden, da diese Funktionen immer eine Antwort senden. Für Konfigurationsfunktionen für Callbacks ist es standardmäßig gesetzt, kann aber entfernt werden mittels SetResponseExpected(). Für Setter-Funktionen ist es standardmäßig nicht gesetzt, kann aber gesetzt werden.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

  • BrickletLoadCell.FUNCTION_SET_WEIGHT_CALLBACK_PERIOD = 2
  • BrickletLoadCell.FUNCTION_SET_WEIGHT_CALLBACK_THRESHOLD = 4
  • BrickletLoadCell.FUNCTION_SET_DEBOUNCE_PERIOD = 6
  • BrickletLoadCell.FUNCTION_SET_MOVING_AVERAGE = 8
  • BrickletLoadCell.FUNCTION_LED_ON = 10
  • BrickletLoadCell.FUNCTION_LED_OFF = 11
  • BrickletLoadCell.FUNCTION_CALIBRATE = 13
  • BrickletLoadCell.FUNCTION_TARE = 14
  • BrickletLoadCell.FUNCTION_SET_CONFIGURATION = 15
BrickletLoadCell.SetResponseExpected(functionId, responseExpected)
Eingabe:
  • functionId – Typ: Byte, Wertebereich: Siehe Konstanten
  • responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für die Funktion mit der angegebenen Funktion IDs. Diese Flag kann nur für Setter-Funktionen (Standardwert: false) und Konfigurationsfunktionen für Callbacks (Standardwert: true) geändert werden. Für Getter-Funktionen ist das Flag immer gesetzt.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

  • BrickletLoadCell.FUNCTION_SET_WEIGHT_CALLBACK_PERIOD = 2
  • BrickletLoadCell.FUNCTION_SET_WEIGHT_CALLBACK_THRESHOLD = 4
  • BrickletLoadCell.FUNCTION_SET_DEBOUNCE_PERIOD = 6
  • BrickletLoadCell.FUNCTION_SET_MOVING_AVERAGE = 8
  • BrickletLoadCell.FUNCTION_LED_ON = 10
  • BrickletLoadCell.FUNCTION_LED_OFF = 11
  • BrickletLoadCell.FUNCTION_CALIBRATE = 13
  • BrickletLoadCell.FUNCTION_TARE = 14
  • BrickletLoadCell.FUNCTION_SET_CONFIGURATION = 15
BrickletLoadCell.SetResponseExpectedAll(responseExpected)
Eingabe:
  • responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für alle Setter-Funktionen und Konfigurationsfunktionen für Callbacks diese Gerätes.

Konstanten

BrickletLoadCell.DEVICE_IDENTIFIER

Diese Konstante wird verwendet um ein Load Cell Bricklet zu identifizieren.

Die GetIdentity() Funktion und der IPConnection.EnumerateCallback Callback der IP Connection haben ein deviceIdentifier Parameter um den Typ des Bricks oder Bricklets anzugeben.

BrickletLoadCell.DEVICE_DISPLAY_NAME

Diese Konstante stellt den Anzeigenamen eines Load Cell Bricklet dar.
