LabVIEW - Solid State Relay Bricklet¶

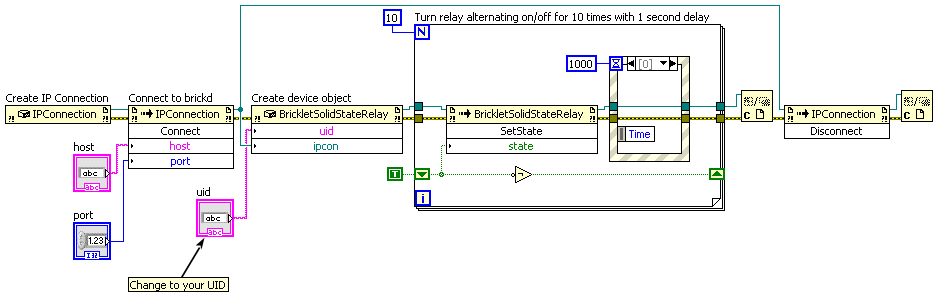

Simple¶

Download (Example Simple.vi)

Grundfunktionen¶

BrickletSolidStateRelay(uid, ipcon) → solidStateRelay¶

Eingabe:	uid – Typ: String ipcon – Typ: .NET Refnum (IPConnection)
Ausgabe:	solidStateRelay – Typ: .NET Refnum (BrickletSolidStateRelay)

Erzeugt ein Objekt mit der eindeutigen Geräte ID uid. Dieses Objekt kann benutzt werden, nachdem die IP Connection verbunden ist.

BrickletSolidStateRelay.SetState(state)¶

Eingabe:	state – Typ: Boolean, Standardwert: F

Setzt den Zustand des Relais, true bedeutet ein und false aus.

Ein laufender Monoflop Timer wird abgebrochen, wenn diese Funktion aufgerufen wird.

BrickletSolidStateRelay.GetState() → state¶

Ausgabe:	state – Typ: Boolean, Standardwert: F

Gibt den Zustand der Relais zurück, true bedeutet ein und false aus.

Fortgeschrittene Funktionen¶

BrickletSolidStateRelay.SetMonoflop(state, time)¶

Eingabe:	state – Typ: Boolean time – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1]

Der erste Parameter ist der gewünschte Zustand des Relais (true bedeutet ein und false aus). Der zweite Parameter stellt die Zeit dar, welche das Relais den Zustand halten soll.

Wenn diese Funktion mit den Parametern (true, 1500) aufgerufen wird: Das Relais wird angeschaltet und nach 1,5s wieder ausgeschaltet.

Ein Monoflop kann als Ausfallsicherung verwendet werden. Beispiel: Angenommen ein RS485 Bus und ein Dual Relay Bricklet ist an ein Slave Stapel verbunden. Jetzt kann diese Funktion sekündlich, mit einem Zeitparameter von 2 Sekunden, aufgerufen werden. Das Relais wird die gesamte Zeit ein sein. Wenn jetzt die RS485 Verbindung getrennt wird, wird das Relais nach spätestens zwei Sekunden ausschalten.

BrickletSolidStateRelay.GetMonoflop() → state, time, timeRemaining¶

Ausgabe:	state – Typ: Boolean time – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1] timeRemaining – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1]

Gibt den aktuellen Zustand und die Zeit, wie von SetMonoflop() gesetzt, sowie die noch verbleibende Zeit bis zum Zustandswechsel, zurück.

Wenn der Timer aktuell nicht läuft, ist die noch verbleibende Zeit 0.

BrickletSolidStateRelay.GetIdentity() → uid, connectedUid, position, hardwareVersion, firmwareVersion, deviceIdentifier¶

Ausgabe:

uid – Typ: String, Länge: bis zu 8 connectedUid – Typ: String, Länge: bis zu 8 position – Typ: Char, Wertebereich: ["a" bis "h", "z"] hardwareVersion – Typ: Byte[3] 0: major – Typ: Byte, Wertebereich: [0 bis 255] 1: minor – Typ: Byte, Wertebereich: [0 bis 255] 2: revision – Typ: Byte, Wertebereich: [0 bis 255] firmwareVersion – Typ: Byte[3] 0: major – Typ: Byte, Wertebereich: [0 bis 255] 1: minor – Typ: Byte, Wertebereich: [0 bis 255] 2: revision – Typ: Byte, Wertebereich: [0 bis 255] deviceIdentifier – Typ: Int32, Wertebereich: [0 bis 216 - 1]

Gibt die UID, die UID zu der das Bricklet verbunden ist, die Position, die Hard- und Firmware Version sowie den Device Identifier zurück.

Die Position ist 'a', 'b', 'c', 'd', 'e', 'f', 'g' oder 'h' (Bricklet Anschluss). Ein Bricklet hinter einem Isolator Bricklet ist immer an Position 'z'.

Eine Liste der Device Identifier Werte ist hier zu finden. Es gibt auch eine Konstante für den Device Identifier dieses Bricklets.

Callbacks¶

Callbacks können registriert werden um zeitkritische oder wiederkehrende Daten vom Gerät zu erhalten. Die Registrierung erfolgt indem eine Funktion einem Callback Property des Geräte Objektes zugewiesen wird. Die verfügbaren Callback Properties und ihre Parametertypen werden weiter unten beschrieben.

event BrickletSolidStateRelay.MonoflopDoneCallback → sender, state¶

Callback-Ausgabe:	sender – Typ: .NET Refnum (BrickletSolidStateRelay) state – Typ: Boolean

Dieser Callback wird ausgelöst, wenn ein Monoflop Timer abläuft (0 erreicht). Der Parameter ist der aktuellen Zustand des Relais (der Zustand nach dem Monoflop).

Virtuelle Funktionen¶

Virtuelle Funktionen kommunizieren nicht mit dem Gerät selbst, sie arbeiten nur auf dem API Bindings Objekt. Dadurch können sie auch aufgerufen werden, ohne das das dazugehörige IP Connection Objekt verbunden ist.

BrickletSolidStateRelay.GetAPIVersion() → apiVersion¶

Ausgabe:	apiVersion – Typ: Byte[3] 0: major – Typ: Byte, Wertebereich: [0 bis 255] 1: minor – Typ: Byte, Wertebereich: [0 bis 255] 2: revision – Typ: Byte, Wertebereich: [0 bis 255]

Gibt die Version der API Definition zurück, die diese API Bindings implementieren. Dies ist weder die Release-Version dieser API Bindings noch gibt es in irgendeiner Weise Auskunft über den oder das repräsentierte(n) Brick oder Bricklet.

BrickletSolidStateRelay.GetResponseExpected(functionId) → responseExpected¶

Eingabe:	functionId – Typ: Byte, Wertebereich: Siehe Konstanten
Ausgabe:	responseExpected – Typ: Boolean

Gibt das Response-Expected-Flag für die Funktion mit der angegebenen Funktions IDs zurück. Es ist true falls für die Funktion beim Aufruf eine Antwort erwartet wird, false andernfalls.

Für Getter-Funktionen ist diese Flag immer gesetzt und kann nicht entfernt werden, da diese Funktionen immer eine Antwort senden. Für Konfigurationsfunktionen für Callbacks ist es standardmäßig gesetzt, kann aber entfernt werden mittels SetResponseExpected(). Für Setter-Funktionen ist es standardmäßig nicht gesetzt, kann aber gesetzt werden.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

• BrickletSolidStateRelay.FUNCTION_SET_STATE = 1
• BrickletSolidStateRelay.FUNCTION_SET_MONOFLOP = 3

BrickletSolidStateRelay.SetResponseExpected(functionId, responseExpected)¶

Eingabe:	functionId – Typ: Byte, Wertebereich: Siehe Konstanten responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für die Funktion mit der angegebenen Funktion IDs. Diese Flag kann nur für Setter-Funktionen (Standardwert: false) und Konfigurationsfunktionen für Callbacks (Standardwert: true) geändert werden. Für Getter-Funktionen ist das Flag immer gesetzt.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

• BrickletSolidStateRelay.FUNCTION_SET_STATE = 1
• BrickletSolidStateRelay.FUNCTION_SET_MONOFLOP = 3

BrickletSolidStateRelay.SetResponseExpectedAll(responseExpected)¶

Eingabe:	responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für alle Setter-Funktionen und Konfigurationsfunktionen für Callbacks diese Gerätes.

Konstanten¶

BrickletSolidStateRelay.DEVICE_IDENTIFIER¶

Diese Konstante wird verwendet um ein Solid State Relay Bricklet zu identifizieren.

Die GetIdentity() Funktion und der IPConnection.EnumerateCallback Callback der IP Connection haben ein deviceIdentifier Parameter um den Typ des Bricks oder Bricklets anzugeben.

BrickletSolidStateRelay.DEVICE_DISPLAY_NAME¶

Diese Konstante stellt den Anzeigenamen eines Solid State Relay Bricklet dar.
