LabVIEW - OLED 128x64 Bricklet

Dies ist die Beschreibung der LabVIEW API Bindings für das OLED 128x64 Bricklet. Allgemeine Informationen über die Funktionen und technischen Spezifikationen des OLED 128x64 Bricklet sind in dessen Hardware Beschreibung zusammengefasst.

Eine Installationanleitung für die LabVIEW API Bindings ist Teil deren allgemeine Beschreibung.

Beispiele

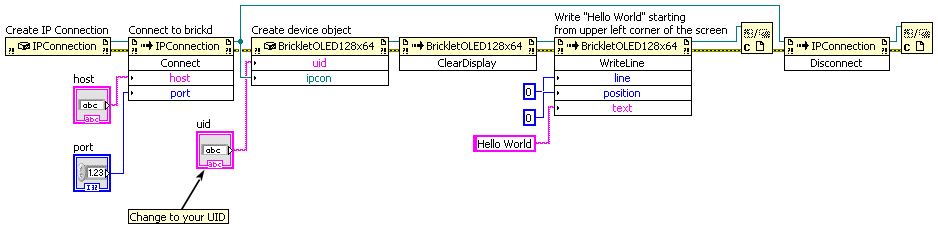

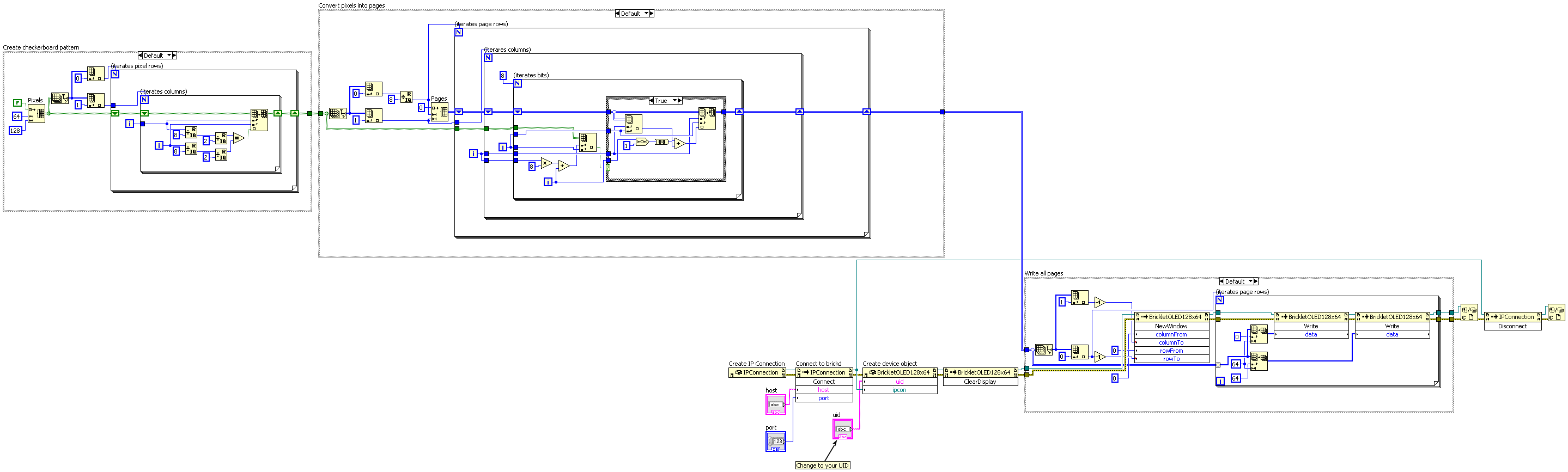

Der folgende Beispielcode ist Public Domain (CC0 1.0).

API

Prinzipiell kann jede Funktion der LabVIEW Bindings, welche einen Wert ausgibt eine Tinkerforge.TimeoutException melden. Dieser Fehler wird gemeldet wenn das Gerät nicht antwortet. Wenn eine Kabelverbindung genutzt wird, ist es unwahrscheinlich, dass die Exception geworfen wird (unter der Annahme, dass das Gerät nicht abgesteckt wird). Bei einer drahtlosen Verbindung können Zeitüberschreitungen auftreten, sobald die Entfernung zum Gerät zu groß wird.

Der Namensraum für alle Brick/Bricklet Bindings und die IPConnection ist Tinkerforge.*.

Grundfunktionen

BrickletOLED128x64(uid, ipcon) → oled128x64
Eingabe:
  • uid – Typ: String
  • ipcon – Typ: .NET Refnum (IPConnection)
Ausgabe:
  • oled128x64 – Typ: .NET Refnum (BrickletOLED128x64)

Erzeugt ein Objekt mit der eindeutigen Geräte ID uid. Dieses Objekt kann benutzt werden, nachdem die IP Connection verbunden ist (siehe Beispiele oben).

BrickletOLED128x64.Write(data)
Eingabe:
  • data – Typ: Byte[64], Wertebereich: [0 bis 255]

Fügt 64 Byte Daten zu dem mit NewWindow() gesetztem Fenster hinzu.

Jede Zeile hat eine Höhe von 8 Pixeln welche einem Byte Daten entsprechen.

Beispiel: Wenn NewWindow() mit Spalte (Column) von 0 bis 127 und Zeile (Row) von 0 bis 7 (das ganze Display) aufgerufen wird, schreibt jedes Write() (roter Pfeil) eine halbe Zeile.

Display Pixel Reihenfolge

Das LSB (D0) von jedem Daten-Byte ist in der Zeile oben und das MSB (D7) ist in der Zeile unten.

Der nächste Aufruf von Write() schreibt die zweite Hälfte der erste Zeile, und die nächsten beiden Aufrufe die zweite Zeile usw. Um das ganze Display zu füllen muss Write() 16 mal aufgerufen werden.

BrickletOLED128x64.NewWindow(columnFrom, columnTo, rowFrom, rowTo)
Eingabe:
  • columnFrom – Typ: Byte, Wertebereich: [0 bis 127]
  • columnTo – Typ: Byte, Wertebereich: [0 bis 127]
  • rowFrom – Typ: Byte, Wertebereich: [0 bis 7]
  • rowTo – Typ: Byte, Wertebereich: [0 bis 7]

Setzt das Fenster in welches mit Write() geschrieben werden kann. Eine Zeile (Row) hat eine Höhe von 8 Pixel.

BrickletOLED128x64.ClearDisplay()

Löscht den aktuellen Inhalt des mit NewWindow() gesetztem Fensters.

BrickletOLED128x64.WriteLine(line, position, text)
Eingabe:
  • line – Typ: Byte, Wertebereich: [0 bis 7]
  • position – Typ: Byte, Wertebereich: [0 bis 25]
  • text – Typ: String, Länge: bis zu 26

Schreibt einen Text in die angegebene Zeile (0 bis 7) mit einer vorgegebenen Position (0 bis 25). Der Text kann maximal 26 Zeichen lang sein.

Beispiel: (1, 10, "Hallo") schreibt Hallo in die Mitte der zweiten Zeile des Displays.

Es ist möglich zuerst auf das Display mit Write() zu malen und danach Text hinzuzufügen.

Das Display nutzt einen speziellen 5x7 Pixel Zeichensatz. Der Zeichensatz kann mit Hilfe von Brick Viewer angezeigt werden.

Fortgeschrittene Funktionen

BrickletOLED128x64.SetDisplayConfiguration(contrast, invert)
Eingabe:
  • contrast – Typ: Byte, Wertebereich: [0 bis 255], Standardwert: 143
  • invert – Typ: Boolean, Standardwert: F

Setzt die Konfiguration des Displays

Es können der Kontrast mit einem Wertebereich von 0 bis 255 gesetzt, sowie die Farben (schwarz/weiß) des Displays invertiert werden.

BrickletOLED128x64.GetDisplayConfiguration() → contrast, invert
Ausgabe:
  • contrast – Typ: Byte, Wertebereich: [0 bis 255], Standardwert: 143
  • invert – Typ: Boolean, Standardwert: F

Gibt die Konfiguration zurück, wie von SetDisplayConfiguration() gesetzt.

BrickletOLED128x64.GetIdentity() → uid, connectedUid, position, hardwareVersion, firmwareVersion, deviceIdentifier
Ausgabe:
  • uid – Typ: String, Länge: bis zu 8
  • connectedUid – Typ: String, Länge: bis zu 8
  • position – Typ: Char, Wertebereich: ["a" bis "h", "i", "z"]
  • hardwareVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]
  • firmwareVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]
  • deviceIdentifier – Typ: Int32, Wertebereich: [0 bis 216 - 1]

Gibt die UID, die UID zu der das Bricklet verbunden ist, die Position, die Hard- und Firmware Version sowie den Device Identifier zurück.

Die Position 'a', 'b', 'c', 'd', 'e', 'f', 'g' oder 'h' (Bricklet Anschluss) sein. Der Raspberry Pi HAT (Zero) Brick ist immer an Position 'i' und das Bricklet hinter einem Isolator Bricklet ist immer an Position 'z'.

Eine Liste der Device Identifier Werte ist hier zu finden. Es gibt auch eine Konstante für den Device Identifier dieses Bricklets.

Virtuelle Funktionen

Virtuelle Funktionen kommunizieren nicht mit dem Gerät selbst, sie arbeiten nur auf dem API Bindings Objekt. Dadurch können sie auch aufgerufen werden, ohne das das dazugehörige IP Connection Objekt verbunden ist.

BrickletOLED128x64.GetAPIVersion() → apiVersion
Ausgabe:
  • apiVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]

Gibt die Version der API Definition zurück, die diese API Bindings implementieren. Dies ist weder die Release-Version dieser API Bindings noch gibt es in irgendeiner Weise Auskunft über den oder das repräsentierte(n) Brick oder Bricklet.

BrickletOLED128x64.GetResponseExpected(functionId) → responseExpected
Eingabe:
  • functionId – Typ: Byte, Wertebereich: Siehe Konstanten
Ausgabe:
  • responseExpected – Typ: Boolean

Gibt das Response-Expected-Flag für die Funktion mit der angegebenen Funktions IDs zurück. Es ist true falls für die Funktion beim Aufruf eine Antwort erwartet wird, false andernfalls.

Für Getter-Funktionen ist diese Flag immer gesetzt und kann nicht entfernt werden, da diese Funktionen immer eine Antwort senden. Für Konfigurationsfunktionen für Callbacks ist es standardmäßig gesetzt, kann aber entfernt werden mittels SetResponseExpected(). Für Setter-Funktionen ist es standardmäßig nicht gesetzt, kann aber gesetzt werden.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

  • BrickletOLED128x64.FUNCTION_WRITE = 1
  • BrickletOLED128x64.FUNCTION_NEW_WINDOW = 2
  • BrickletOLED128x64.FUNCTION_CLEAR_DISPLAY = 3
  • BrickletOLED128x64.FUNCTION_SET_DISPLAY_CONFIGURATION = 4
  • BrickletOLED128x64.FUNCTION_WRITE_LINE = 6
BrickletOLED128x64.SetResponseExpected(functionId, responseExpected)
Eingabe:
  • functionId – Typ: Byte, Wertebereich: Siehe Konstanten
  • responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für die Funktion mit der angegebenen Funktion IDs. Diese Flag kann nur für Setter-Funktionen (Standardwert: false) und Konfigurationsfunktionen für Callbacks (Standardwert: true) geändert werden. Für Getter-Funktionen ist das Flag immer gesetzt.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

  • BrickletOLED128x64.FUNCTION_WRITE = 1
  • BrickletOLED128x64.FUNCTION_NEW_WINDOW = 2
  • BrickletOLED128x64.FUNCTION_CLEAR_DISPLAY = 3
  • BrickletOLED128x64.FUNCTION_SET_DISPLAY_CONFIGURATION = 4
  • BrickletOLED128x64.FUNCTION_WRITE_LINE = 6
BrickletOLED128x64.SetResponseExpectedAll(responseExpected)
Eingabe:
  • responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für alle Setter-Funktionen und Konfigurationsfunktionen für Callbacks diese Gerätes.

Konstanten

BrickletOLED128x64.DEVICE_IDENTIFIER

Diese Konstante wird verwendet um ein OLED 128x64 Bricklet zu identifizieren.

Die GetIdentity() Funktion und der IPConnection.EnumerateCallback Callback der IP Connection haben ein deviceIdentifier Parameter um den Typ des Bricks oder Bricklets anzugeben.

BrickletOLED128x64.DEVICE_DISPLAY_NAME

Diese Konstante stellt den Anzeigenamen eines OLED 128x64 Bricklet dar.
