LabVIEW - Industrial Dual Analog In Bricklet

Dies ist die Beschreibung der LabVIEW API Bindings für das Industrial Dual Analog In Bricklet. Allgemeine Informationen über die Funktionen und technischen Spezifikationen des Industrial Dual Analog In Bricklet sind in dessen Hardware Beschreibung zusammengefasst.

Eine Installationanleitung für die LabVIEW API Bindings ist Teil deren allgemeine Beschreibung.

API

Prinzipiell kann jede Funktion der LabVIEW Bindings, welche einen Wert ausgibt eine Tinkerforge.TimeoutException melden. Dieser Fehler wird gemeldet wenn das Gerät nicht antwortet. Wenn eine Kabelverbindung genutzt wird, ist es unwahrscheinlich, dass die Exception geworfen wird (unter der Annahme, dass das Gerät nicht abgesteckt wird). Bei einer drahtlosen Verbindung können Zeitüberschreitungen auftreten, sobald die Entfernung zum Gerät zu groß wird.

Der Namensraum für alle Brick/Bricklet Bindings und die IPConnection ist Tinkerforge.*.

Grundfunktionen

BrickletIndustrialDualAnalogIn(uid, ipcon) → industrialDualAnalogIn
Eingabe:
  • uid – Typ: String
  • ipcon – Typ: .NET Refnum (IPConnection)
Ausgabe:
  • industrialDualAnalogIn – Typ: .NET Refnum (BrickletIndustrialDualAnalogIn)

Erzeugt ein Objekt mit der eindeutigen Geräte ID uid. Dieses Objekt kann benutzt werden, nachdem die IP Connection verbunden ist (siehe Beispiele oben).

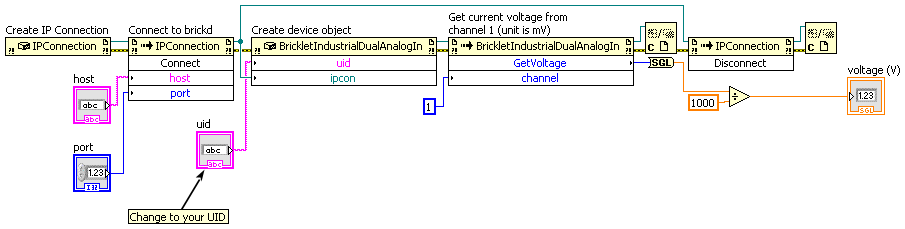

BrickletIndustrialDualAnalogIn.GetVoltage(channel) → voltage
Eingabe:
  • channel – Typ: Byte, Wertebereich: [0 bis 1]
Ausgabe:
  • voltage – Typ: Int32, Einheit: 1 mV, Wertebereich: [-35000 bis 35000]

Gibt die Spannung für den übergebenen Kanal zurück.

Wenn die Spannung periodisch abgefragt werden soll, wird empfohlen den VoltageCallback Callback zu nutzen und die Periode mit SetVoltageCallbackPeriod() vorzugeben.

Fortgeschrittene Funktionen

BrickletIndustrialDualAnalogIn.SetSampleRate(rate)
Eingabe:
  • rate – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 6

Setzt die Abtastrate. Der Wertebereich der verfügbare Abtastraten liegt zwischen 1 Wert pro Sekunde und 976 Werte pro Sekunde. Ein Verringern der Abtastrate wird auch das Rauschen auf den Daten verringern.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für rate:

  • BrickletIndustrialDualAnalogIn.SAMPLE_RATE_976_SPS = 0
  • BrickletIndustrialDualAnalogIn.SAMPLE_RATE_488_SPS = 1
  • BrickletIndustrialDualAnalogIn.SAMPLE_RATE_244_SPS = 2
  • BrickletIndustrialDualAnalogIn.SAMPLE_RATE_122_SPS = 3
  • BrickletIndustrialDualAnalogIn.SAMPLE_RATE_61_SPS = 4
  • BrickletIndustrialDualAnalogIn.SAMPLE_RATE_4_SPS = 5
  • BrickletIndustrialDualAnalogIn.SAMPLE_RATE_2_SPS = 6
  • BrickletIndustrialDualAnalogIn.SAMPLE_RATE_1_SPS = 7
BrickletIndustrialDualAnalogIn.GetSampleRate() → rate
Ausgabe:
  • rate – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 6

Gibt die Abtastrate zurück, wie von SetSampleRate() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für rate:

  • BrickletIndustrialDualAnalogIn.SAMPLE_RATE_976_SPS = 0
  • BrickletIndustrialDualAnalogIn.SAMPLE_RATE_488_SPS = 1
  • BrickletIndustrialDualAnalogIn.SAMPLE_RATE_244_SPS = 2
  • BrickletIndustrialDualAnalogIn.SAMPLE_RATE_122_SPS = 3
  • BrickletIndustrialDualAnalogIn.SAMPLE_RATE_61_SPS = 4
  • BrickletIndustrialDualAnalogIn.SAMPLE_RATE_4_SPS = 5
  • BrickletIndustrialDualAnalogIn.SAMPLE_RATE_2_SPS = 6
  • BrickletIndustrialDualAnalogIn.SAMPLE_RATE_1_SPS = 7
BrickletIndustrialDualAnalogIn.SetCalibration(offset, gain)
Eingabe:
  • offset – Typ: Int32[2], Wertebereich: [-8388608 bis 8388607]
  • gain – Typ: Int32[2], Wertebereich: [-8388608 bis 8388607]

Setzt Offset und Gain der MCP3911 internen Kalibrierungsregister.

Siehe MCP3911 Datenblatt 7.7 und 7.8. Das Industrial Dual Analog In Bricklet wird von Tinkerforge werkskalibriert. Ein Aufruf dieser Funktion sollte nicht notwendig sein.

BrickletIndustrialDualAnalogIn.GetCalibration() → offset, gain
Ausgabe:
  • offset – Typ: Int32[2], Wertebereich: [-8388608 bis 8388607]
  • gain – Typ: Int32[2], Wertebereich: [-8388608 bis 8388607]

Gibt die Kalibrierung zurück, wie von SetCalibration() gesetzt.

BrickletIndustrialDualAnalogIn.GetADCValues() → value
Ausgabe:
  • value – Typ: Int32[2], Wertebereich: [-8388608 bis 8388607]

Gibt die ADC-Werte des MCP3911 ICs zurück. Diese Funktion wird für die Kalibrierung benötigt, siehe SetCalibration().

BrickletIndustrialDualAnalogIn.GetIdentity() → uid, connectedUid, position, hardwareVersion, firmwareVersion, deviceIdentifier
Ausgabe:
  • uid – Typ: String, Länge: bis zu 8
  • connectedUid – Typ: String, Länge: bis zu 8
  • position – Typ: Char, Wertebereich: ["a" bis "h", "i", "z"]
  • hardwareVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]
  • firmwareVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]
  • deviceIdentifier – Typ: Int32, Wertebereich: [0 bis 216 - 1]

Gibt die UID, die UID zu der das Bricklet verbunden ist, die Position, die Hard- und Firmware Version sowie den Device Identifier zurück.

Die Position 'a', 'b', 'c', 'd', 'e', 'f', 'g' oder 'h' (Bricklet Anschluss) sein. Der Raspberry Pi HAT (Zero) Brick ist immer an Position 'i' und das Bricklet hinter einem Isolator Bricklet ist immer an Position 'z'.

Eine Liste der Device Identifier Werte ist hier zu finden. Es gibt auch eine Konstante für den Device Identifier dieses Bricklets.

Konfigurationsfunktionen für Callbacks

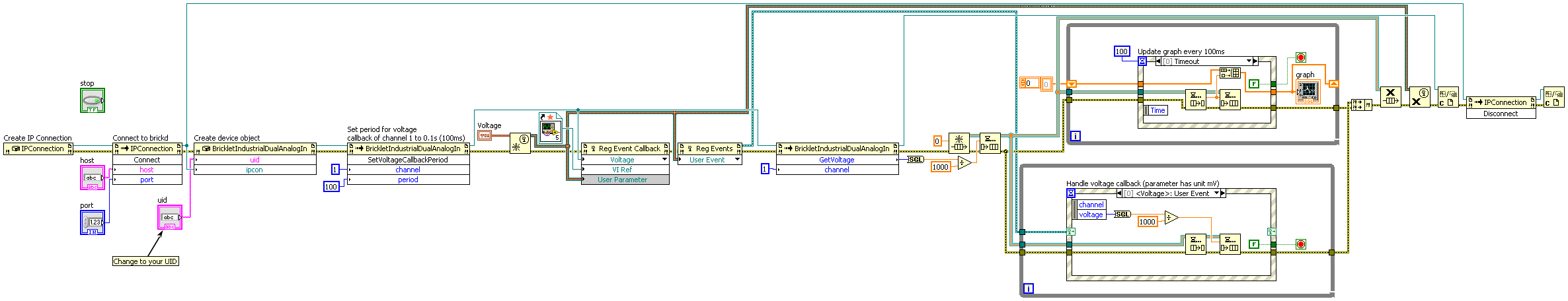

BrickletIndustrialDualAnalogIn.SetVoltageCallbackPeriod(channel, period)
Eingabe:
  • channel – Typ: Byte, Wertebereich: [0 bis 1]
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Setzt die Periode mit welcher der VoltageCallback Callback für den übergebenen Kanal ausgelöst wird. Ein Wert von 0 deaktiviert den Callback.

Der VoltageCallback Callback wird nur ausgelöst, wenn sich die Spannung seit der letzten Auslösung geändert hat.

BrickletIndustrialDualAnalogIn.GetVoltageCallbackPeriod(channel) → period
Eingabe:
  • channel – Typ: Byte, Wertebereich: [0 bis 1]
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0

Gibt die Periode zurück, wie von SetVoltageCallbackPeriod() gesetzt.

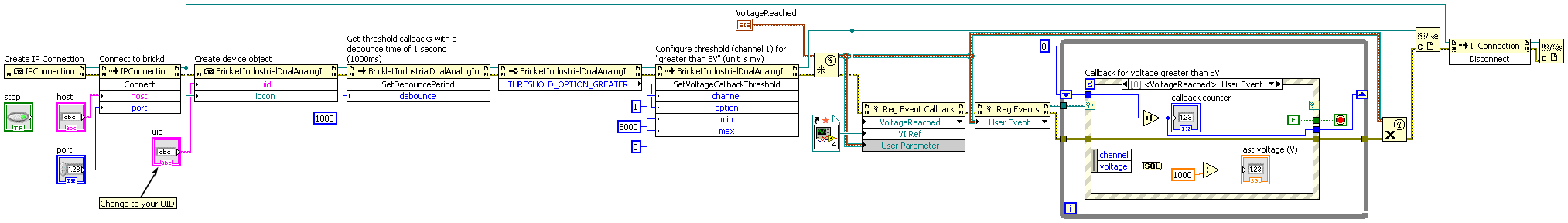

BrickletIndustrialDualAnalogIn.SetVoltageCallbackThreshold(channel, option, min, max)
Eingabe:
  • channel – Typ: Byte, Wertebereich: [0 bis 1]
  • option – Typ: Char, Wertebereich: Siehe Konstanten, Standardwert: "x"
  • min – Typ: Int32, Einheit: 1 mV, Wertebereich: [-231 bis 231 - 1], Standardwert: 0
  • max – Typ: Int32, Einheit: 1 mV, Wertebereich: [-231 bis 231 - 1], Standardwert: 0

Setzt den Schwellwert des VoltageReachedCallback Callbacks für den übergebenen Kanal.

Die folgenden Optionen sind möglich:

Option Beschreibung
'x' Callback ist inaktiv
'o' Callback wird ausgelöst, wenn die Spannung außerhalb des min und max Wertes ist
'i' Callback wird ausgelöst, wenn die Spannung innerhalb des min und max Wertes ist
'<' Callback wird ausgelöst, wenn die Spannung kleiner als der min Wert ist (max wird ignoriert)
'>' Callback wird ausgelöst, wenn die Spannung größer als der min Wert ist (max wird ignoriert)

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für option:

  • BrickletIndustrialDualAnalogIn.THRESHOLD_OPTION_OFF = "x"
  • BrickletIndustrialDualAnalogIn.THRESHOLD_OPTION_OUTSIDE = "o"
  • BrickletIndustrialDualAnalogIn.THRESHOLD_OPTION_INSIDE = "i"
  • BrickletIndustrialDualAnalogIn.THRESHOLD_OPTION_SMALLER = "<"
  • BrickletIndustrialDualAnalogIn.THRESHOLD_OPTION_GREATER = ">"
BrickletIndustrialDualAnalogIn.GetVoltageCallbackThreshold(channel) → option, min, max
Eingabe:
  • channel – Typ: Byte, Wertebereich: [0 bis 1]
Ausgabe:
  • option – Typ: Char, Wertebereich: Siehe Konstanten, Standardwert: "x"
  • min – Typ: Int32, Einheit: 1 mV, Wertebereich: [-231 bis 231 - 1], Standardwert: 0
  • max – Typ: Int32, Einheit: 1 mV, Wertebereich: [-231 bis 231 - 1], Standardwert: 0

Gibt den Schwellwert zurück, wie von SetVoltageCallbackThreshold() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für option:

  • BrickletIndustrialDualAnalogIn.THRESHOLD_OPTION_OFF = "x"
  • BrickletIndustrialDualAnalogIn.THRESHOLD_OPTION_OUTSIDE = "o"
  • BrickletIndustrialDualAnalogIn.THRESHOLD_OPTION_INSIDE = "i"
  • BrickletIndustrialDualAnalogIn.THRESHOLD_OPTION_SMALLER = "<"
  • BrickletIndustrialDualAnalogIn.THRESHOLD_OPTION_GREATER = ">"
BrickletIndustrialDualAnalogIn.SetDebouncePeriod(debounce)
Eingabe:
  • debounce – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 100

Setzt die Periode mit welcher der Schwellwert Callback

ausgelöst werden, wenn der Schwellwert

weiterhin erreicht bleibt.

BrickletIndustrialDualAnalogIn.GetDebouncePeriod() → debounce
Ausgabe:
  • debounce – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 100

Gibt die Entprellperiode zurück, wie von SetDebouncePeriod() gesetzt.

Callbacks

Callbacks können registriert werden um zeitkritische oder wiederkehrende Daten vom Gerät zu erhalten. Die Registrierung erfolgt indem eine Funktion einem Callback Property des Geräte Objektes zugewiesen wird. Die verfügbaren Callback Properties und ihre Parametertypen werden weiter unten beschrieben.

Bemerkung

Callbacks für wiederkehrende Ereignisse zu verwenden ist immer zu bevorzugen gegenüber der Verwendung von Abfragen. Es wird weniger USB-Bandbreite benutzt und die Latenz ist erheblich geringer, da es keine Paketumlaufzeit gibt.

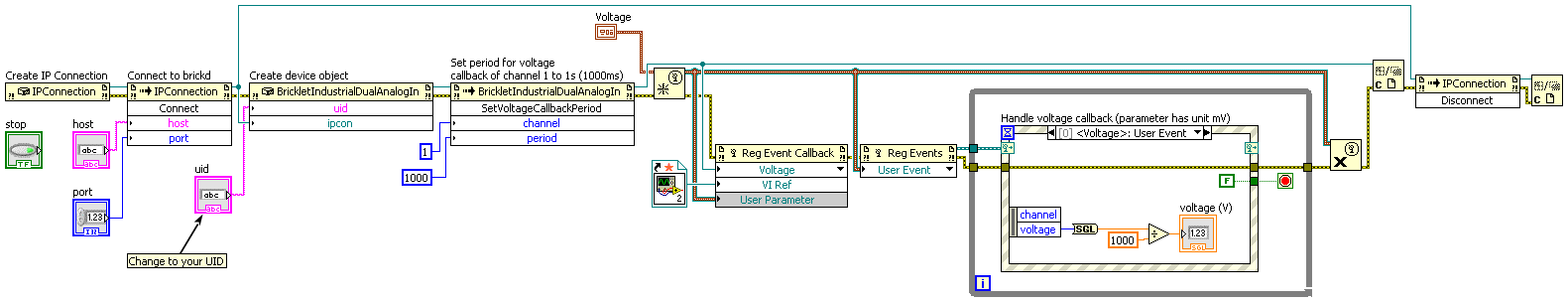

event BrickletIndustrialDualAnalogIn.VoltageCallback → sender, channel, voltage
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletIndustrialDualAnalogIn)
  • channel – Typ: Byte, Wertebereich: [0 bis 1]
  • voltage – Typ: Int32, Einheit: 1 mV, Wertebereich: [-35000 bis 35000]

Dieser Callback wird mit der Periode, wie gesetzt mit SetVoltageCallbackPeriod(), ausgelöst. Der Parameter ist die Spannung des Kanals.

Der VoltageCallback Callback wird nur ausgelöst, wenn sich die Spannung seit der letzten Auslösung geändert hat.

event BrickletIndustrialDualAnalogIn.VoltageReachedCallback → sender, channel, voltage
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletIndustrialDualAnalogIn)
  • channel – Typ: Byte, Wertebereich: [0 bis 1]
  • voltage – Typ: Int32, Einheit: 1 mV, Wertebereich: [-35000 bis 35000]

Dieser Callback wird ausgelöst, wenn der Schwellwert, wie von SetVoltageCallbackThreshold() gesetzt, erreicht wird. Der Parameter ist die Spannung des Kanals.

Wenn der Schwellwert erreicht bleibt, wird der Callback mit der Periode, wie mit SetDebouncePeriod() gesetzt, ausgelöst.

Virtuelle Funktionen

Virtuelle Funktionen kommunizieren nicht mit dem Gerät selbst, sie arbeiten nur auf dem API Bindings Objekt. Dadurch können sie auch aufgerufen werden, ohne das das dazugehörige IP Connection Objekt verbunden ist.

BrickletIndustrialDualAnalogIn.GetAPIVersion() → apiVersion
Ausgabe:
  • apiVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]

Gibt die Version der API Definition zurück, die diese API Bindings implementieren. Dies ist weder die Release-Version dieser API Bindings noch gibt es in irgendeiner Weise Auskunft über den oder das repräsentierte(n) Brick oder Bricklet.

BrickletIndustrialDualAnalogIn.GetResponseExpected(functionId) → responseExpected
Eingabe:
  • functionId – Typ: Byte, Wertebereich: Siehe Konstanten
Ausgabe:
  • responseExpected – Typ: Boolean

Gibt das Response-Expected-Flag für die Funktion mit der angegebenen Funktions IDs zurück. Es ist true falls für die Funktion beim Aufruf eine Antwort erwartet wird, false andernfalls.

Für Getter-Funktionen ist diese Flag immer gesetzt und kann nicht entfernt werden, da diese Funktionen immer eine Antwort senden. Für Konfigurationsfunktionen für Callbacks ist es standardmäßig gesetzt, kann aber entfernt werden mittels SetResponseExpected(). Für Setter-Funktionen ist es standardmäßig nicht gesetzt, kann aber gesetzt werden.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

  • BrickletIndustrialDualAnalogIn.FUNCTION_SET_VOLTAGE_CALLBACK_PERIOD = 2
  • BrickletIndustrialDualAnalogIn.FUNCTION_SET_VOLTAGE_CALLBACK_THRESHOLD = 4
  • BrickletIndustrialDualAnalogIn.FUNCTION_SET_DEBOUNCE_PERIOD = 6
  • BrickletIndustrialDualAnalogIn.FUNCTION_SET_SAMPLE_RATE = 8
  • BrickletIndustrialDualAnalogIn.FUNCTION_SET_CALIBRATION = 10
BrickletIndustrialDualAnalogIn.SetResponseExpected(functionId, responseExpected)
Eingabe:
  • functionId – Typ: Byte, Wertebereich: Siehe Konstanten
  • responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für die Funktion mit der angegebenen Funktion IDs. Diese Flag kann nur für Setter-Funktionen (Standardwert: false) und Konfigurationsfunktionen für Callbacks (Standardwert: true) geändert werden. Für Getter-Funktionen ist das Flag immer gesetzt.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

  • BrickletIndustrialDualAnalogIn.FUNCTION_SET_VOLTAGE_CALLBACK_PERIOD = 2
  • BrickletIndustrialDualAnalogIn.FUNCTION_SET_VOLTAGE_CALLBACK_THRESHOLD = 4
  • BrickletIndustrialDualAnalogIn.FUNCTION_SET_DEBOUNCE_PERIOD = 6
  • BrickletIndustrialDualAnalogIn.FUNCTION_SET_SAMPLE_RATE = 8
  • BrickletIndustrialDualAnalogIn.FUNCTION_SET_CALIBRATION = 10
BrickletIndustrialDualAnalogIn.SetResponseExpectedAll(responseExpected)
Eingabe:
  • responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für alle Setter-Funktionen und Konfigurationsfunktionen für Callbacks diese Gerätes.

Konstanten

BrickletIndustrialDualAnalogIn.DEVICE_IDENTIFIER

Diese Konstante wird verwendet um ein Industrial Dual Analog In Bricklet zu identifizieren.

Die GetIdentity() Funktion und der IPConnection.EnumerateCallback Callback der IP Connection haben ein deviceIdentifier Parameter um den Typ des Bricks oder Bricklets anzugeben.

BrickletIndustrialDualAnalogIn.DEVICE_DISPLAY_NAME

Diese Konstante stellt den Anzeigenamen eines Industrial Dual Analog In Bricklet dar.
