LabVIEW - IMU Bricklet 3.0

Dies ist die Beschreibung der LabVIEW API Bindings für das IMU Bricklet 3.0. Allgemeine Informationen über die Funktionen und technischen Spezifikationen des IMU Bricklet 3.0 sind in dessen Hardware Beschreibung zusammengefasst.

Eine Installationanleitung für die LabVIEW API Bindings ist Teil deren allgemeine Beschreibung.

API

Prinzipiell kann jede Funktion der LabVIEW Bindings, welche einen Wert ausgibt eine Tinkerforge.TimeoutException melden. Dieser Fehler wird gemeldet wenn das Gerät nicht antwortet. Wenn eine Kabelverbindung genutzt wird, ist es unwahrscheinlich, dass die Exception geworfen wird (unter der Annahme, dass das Gerät nicht abgesteckt wird). Bei einer drahtlosen Verbindung können Zeitüberschreitungen auftreten, sobald die Entfernung zum Gerät zu groß wird.

Der Namensraum für alle Brick/Bricklet Bindings und die IPConnection ist Tinkerforge.*.

Grundfunktionen

BrickletIMUV3(uid, ipcon) → imuV3
Eingabe:
  • uid – Typ: String
  • ipcon – Typ: .NET Refnum (IPConnection)
Ausgabe:
  • imuV3 – Typ: .NET Refnum (BrickletIMUV3)

Erzeugt ein Objekt mit der eindeutigen Geräte ID uid. Dieses Objekt kann benutzt werden, nachdem die IP Connection verbunden ist.

BrickletIMUV3.GetOrientation() → heading, roll, pitch
Ausgabe:
  • heading – Typ: Int16, Einheit: 1/16 °, Wertebereich: [0 bis 5760]
  • roll – Typ: Int16, Einheit: 1/16 °, Wertebereich: [-1440 bis 1440]
  • pitch – Typ: Int16, Einheit: 1/16 °, Wertebereich: [-2880 bis 2880]

Gibt die aktuelle Orientierung (Gier-, Roll-, Nickwinkel) des IMU Brick in unabhängigen Eulerwinkeln zurück. Zu beachten ist, dass Eulerwinkel immer eine kardanische Blockade erfahren. Wir empfehlen daher stattdessen Quaternionen zu verwenden, wenn die absolute Lage im Raum bestimmt werden soll.

Wenn die Orientierung periodisch abgefragt werden sollen, wird empfohlen den OrientationCallback Callback zu nutzen und die Periode mit SetOrientationCallbackConfiguration() vorzugeben.

BrickletIMUV3.GetLinearAcceleration() → x, y, z
Ausgabe:
  • x – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
  • y – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
  • z – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?

Gibt die lineare Beschleunigungen des IMU Brick für die X-, Y- und Z-Achse zurück. Die Beschleunigungen liegen im Wertebereich, der mit SetSensorConfiguration() konfiguriert wurde.

Die lineare Beschleunigung ist die Beschleunigung in jede der drei Achsen. Der Einfluss von Erdbeschleunigung ist entfernt.

Es ist auch möglich einen Vektor der Erdbeschleunigung zu bekommen, siehe GetGravityVector()

Wenn die Beschleunigungen periodisch abgefragt werden soll, wird empfohlen den LinearAccelerationCallback Callback zu nutzen und die Periode mit SetLinearAccelerationCallbackConfiguration() vorzugeben.

BrickletIMUV3.GetGravityVector() → x, y, z
Ausgabe:
  • x – Typ: Int16, Einheit: 1 cm/s², Wertebereich: [-981 bis 981]
  • y – Typ: Int16, Einheit: 1 cm/s², Wertebereich: [-981 bis 981]
  • z – Typ: Int16, Einheit: 1 cm/s², Wertebereich: [-981 bis 981]

Gibt den Vektor der Erdbeschleunigung des IMU Brick für die X-, Y- und Z-Achse zurück.

Die Erdbeschleunigung ist die Beschleunigung die auf Grund von Schwerkraft entsteht. Einflüsse von linearen Beschleunigungen sind entfernt.

Es ist auch möglich die lineare Beschleunigung zu bekommen, siehe GetLinearAcceleration()

Wenn die Erdbeschleunigungen periodisch abgefragt werden soll, wird empfohlen den GravityVectorCallback Callback zu nutzen und die Periode mit SetGravityVectorCallbackConfiguration() vorzugeben.

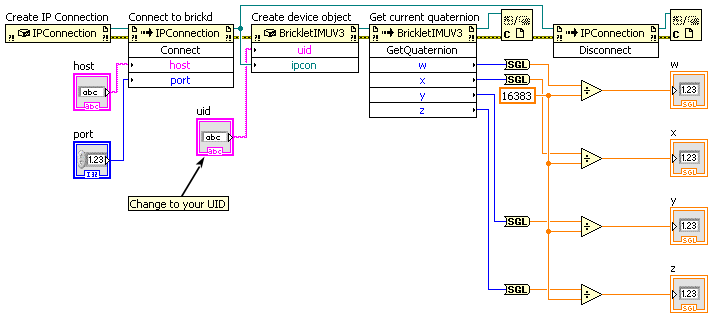

BrickletIMUV3.GetQuaternion() → w, x, y, z
Ausgabe:
  • w – Typ: Int16, Einheit: 1/16383, Wertebereich: [-214 + 1 bis 214 - 1]
  • x – Typ: Int16, Einheit: 1/16383, Wertebereich: [-214 + 1 bis 214 - 1]
  • y – Typ: Int16, Einheit: 1/16383, Wertebereich: [-214 + 1 bis 214 - 1]
  • z – Typ: Int16, Einheit: 1/16383, Wertebereich: [-214 + 1 bis 214 - 1]

Gibt die aktuelle Orientierung (w, x, y, z) des IMU Brick als Quaterinonen zurück.

Die Rückgabewerte müssen mit 16383 (14 Bit) dividiert werden, um in den üblichen Wertebereich für Quaternionen (-1,0 bis +1,0) gebracht zu werden.

Wenn die Quaternionen periodisch abgefragt werden sollen, wird empfohlen den QuaternionCallback Callback zu nutzen und die Periode mit SetQuaternionCallbackConfiguration() vorzugeben.

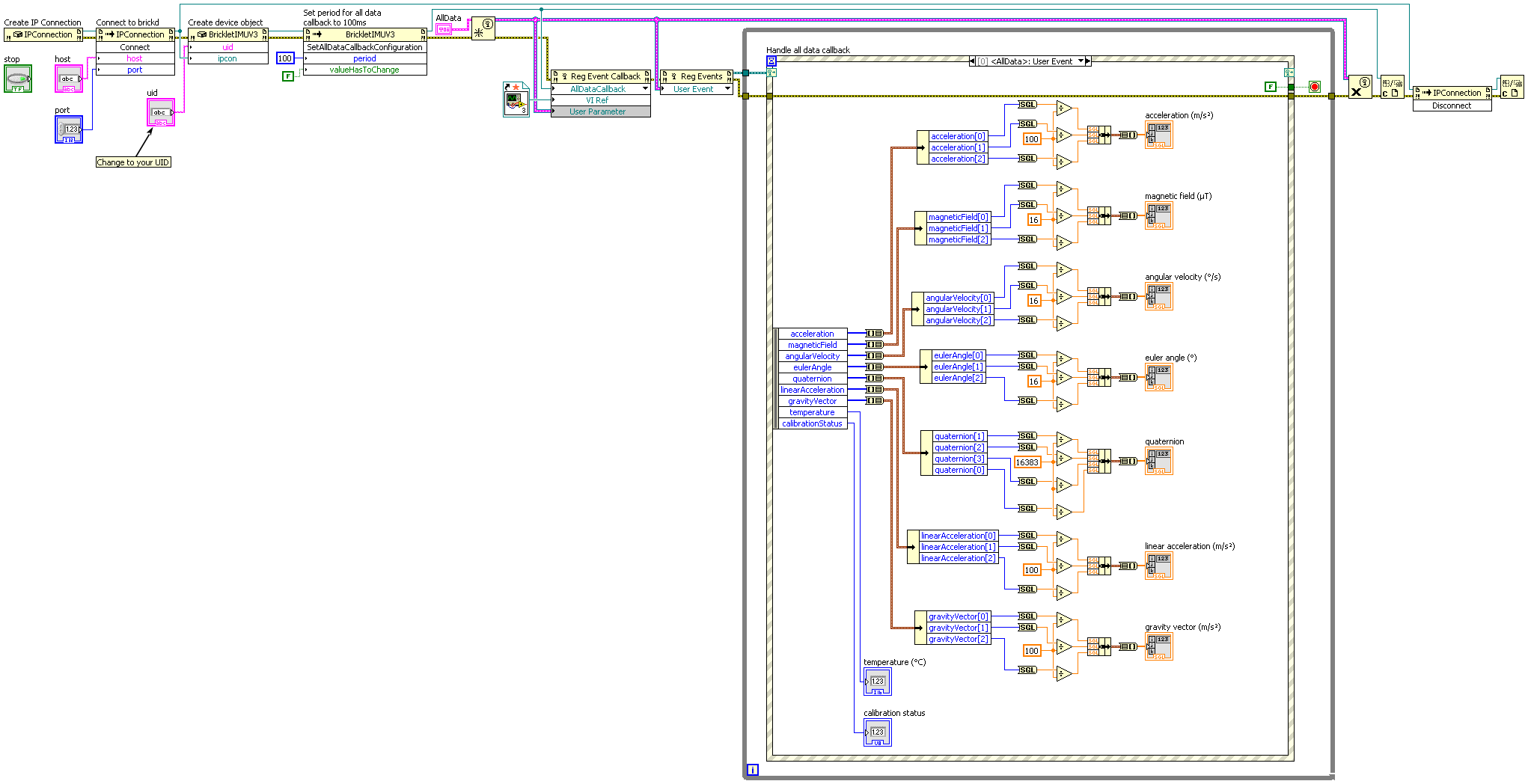

BrickletIMUV3.GetAllData() → acceleration, magneticField, angularVelocity, eulerAngle, quaternion, linearAcceleration, gravityVector, temperature, calibrationStatus
Ausgabe:
  • acceleration – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
    • 1: y – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
    • 2: z – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
  • magneticField – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-20800 bis 20800]
    • 1: y – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-20800 bis 20800]
    • 2: z – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-40000 bis 40000]
  • angularVelocity – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
    • 1: y – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
    • 2: z – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
  • eulerAngle – Typ: Int16[3]
    • 0: heading – Typ: Int16, Einheit: 1/16 °, Wertebereich: [0 bis 5760]
    • 1: roll – Typ: Int16, Einheit: 1/16 °, Wertebereich: [-1440 bis 1440]
    • 2: pitch – Typ: Int16, Einheit: 1/16 °, Wertebereich: [-2880 bis 2880]
  • quaternion – Typ: Int16[4]
    • 0: w – Typ: Int16, Einheit: 1/16383, Wertebereich: [-214 + 1 bis 214 - 1]
    • 1: x – Typ: Int16, Einheit: 1/16383, Wertebereich: [-214 + 1 bis 214 - 1]
    • 2: y – Typ: Int16, Einheit: 1/16383, Wertebereich: [-214 + 1 bis 214 - 1]
    • 3: z – Typ: Int16, Einheit: 1/16383, Wertebereich: [-214 + 1 bis 214 - 1]
  • linearAcceleration – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
    • 1: y – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
    • 2: z – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
  • gravityVector – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1 cm/s², Wertebereich: [-981 bis 981]
    • 1: y – Typ: Int16, Einheit: 1 cm/s², Wertebereich: [-981 bis 981]
    • 2: z – Typ: Int16, Einheit: 1 cm/s², Wertebereich: [-981 bis 981]
  • temperature – Typ: Int16, Einheit: 1 °C, Wertebereich: [-128 bis 127]
  • calibrationStatus – Typ: Byte, Wertebereich: [0 bis 255]

Gibt alle Daten zurück die dem IMU Brick zur Verfügung stehen.

Der Kalibrierungsstatus besteht aus vier Paaren von je zwei Bits. Jedes Paar von Bits repräsentiert den Status der aktuellen Kalibrierung.

  • Bit 0-1: Magnetometer
  • Bit 2-3: Beschleunigungsmesser
  • Bit 4-5: Gyroskop
  • Bit 6-7: System

Ein Wert von 0 bedeutet "nicht kalibriert" und ein Wert von 3 bedeutet "vollständig kalibriert". Normalerweise kann der Kalibrierungsstatus vollständig ignoriert werden. Er wird vom Brick Viewer im Kalibrierungsfenster benutzt und nur für die initiale Kalibrierung benötigt. Mehr Information zur Kalibrierung des IMU Bricks gibt es im Kalibrierungsfenster.

Wenn die Daten periodisch abgefragt werden sollen, wird empfohlen den AllDataCallback Callback zu nutzen und die Periode mit SetAllDataCallbackConfiguration() vorzugeben.

Fortgeschrittene Funktionen

BrickletIMUV3.GetAcceleration() → x, y, z
Ausgabe:
  • x – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
  • y – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
  • z – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?

Gibt die kalibrierten Beschleunigungen des Beschleunigungsmessers für die X-, Y- und Z-Achse zurück. Die Beschleunigungen liegen im Wertebereich, der mit SetSensorConfiguration() konfiguriert wurde.

Wenn die Beschleunigungen periodisch abgefragt werden soll, wird empfohlen den AccelerationCallback Callback zu nutzen und die Periode mit SetAccelerationCallbackConfiguration() vorzugeben.

BrickletIMUV3.GetMagneticField() → x, y, z
Ausgabe:
  • x – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-20800 bis 20800]
  • y – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-20800 bis 20800]
  • z – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-40000 bis 40000]

Gibt das kalibrierte Magnetfeld des Magnetometers für die X-, Y- und Z-Komponenten zurück.

Wenn das Magnetfeld periodisch abgefragt werden soll, wird empfohlen den MagneticFieldCallback Callback zu nutzen und die Periode mit SetMagneticFieldCallbackConfiguration() vorzugeben.

BrickletIMUV3.GetAngularVelocity() → x, y, z
Ausgabe:
  • x – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
  • y – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
  • z – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?

Gibt die kalibrierte Winkelgeschwindigkeiten des Gyroskops für die X-, Y- und Z-Achse zurück. Die Winkelgeschwindigkeiten liegen im Wertebereich, der mit SetSensorConfiguration() konfiguriert wurde.

Wenn die Winkelgeschwindigkeiten periodisch abgefragt werden sollen, wird empfohlen den AngularVelocityCallback Callback zu nutzen und die Periode mit SetAngularVelocityCallbackConfiguration() vorzugeben.

BrickletIMUV3.GetTemperature() → temperature
Ausgabe:
  • temperature – Typ: Int16, Einheit: 1 °C, Wertebereich: [-128 bis 127]

Gibt die Temperatur des IMU Brick zurück. Die Temperatur wird im Kern des BNO055 ICs gemessen, es handelt sich nicht um die Umgebungstemperatur.

BrickletIMUV3.SaveCalibration() → calibrationDone
Ausgabe:
  • calibrationDone – Typ: Boolean

Ein Aufruf dieser Funktion speichert die aktuelle Kalibrierung damit sie beim nächsten Neustart des IMU Brick als Startpunkt für die kontinuierliche Kalibrierung genutzt werden kann.

Ein Rückgabewert von true bedeutet das die Kalibrierung genutzt werden konnte und false bedeutet das die Kalibrierung nicht genutzt werden konnte (dies passiert wenn der Kalibrierungsstatus nicht "fully calibrated" ist).

Diese Funktion wird vom Kalibrierungsfenster des Brick Viewer benutzt. Sie sollte in einem normalen Benutzerprogramm nicht aufgerufen werden müssen.

BrickletIMUV3.SetSensorConfiguration(magnetometerRate, gyroscopeRange, gyroscopeBandwidth, accelerometerRange, accelerometerBandwidth)
Eingabe:
  • magnetometerRate – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 5
  • gyroscopeRange – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 0
  • gyroscopeBandwidth – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 7
  • accelerometerRange – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 1
  • accelerometerBandwidth – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 3

Setzt die verfügbaren Sensor-Konfigurationen für Magnetometer, Gyroskop und Beschleunigungssensor. Der Beschleunigungssensor-Wertebereich ist in allen Fusion-Modi wählbar, während alle anderen Konfigurationen im Fusion-Modus automatisch kontrolliert werden.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für magnetometerRate:

  • BrickletIMUV3.MAGNETOMETER_RATE_2HZ = 0
  • BrickletIMUV3.MAGNETOMETER_RATE_6HZ = 1
  • BrickletIMUV3.MAGNETOMETER_RATE_8HZ = 2
  • BrickletIMUV3.MAGNETOMETER_RATE_10HZ = 3
  • BrickletIMUV3.MAGNETOMETER_RATE_15HZ = 4
  • BrickletIMUV3.MAGNETOMETER_RATE_20HZ = 5
  • BrickletIMUV3.MAGNETOMETER_RATE_25HZ = 6
  • BrickletIMUV3.MAGNETOMETER_RATE_30HZ = 7

Für gyroscopeRange:

  • BrickletIMUV3.GYROSCOPE_RANGE_2000DPS = 0
  • BrickletIMUV3.GYROSCOPE_RANGE_1000DPS = 1
  • BrickletIMUV3.GYROSCOPE_RANGE_500DPS = 2
  • BrickletIMUV3.GYROSCOPE_RANGE_250DPS = 3
  • BrickletIMUV3.GYROSCOPE_RANGE_125DPS = 4

Für gyroscopeBandwidth:

  • BrickletIMUV3.GYROSCOPE_BANDWIDTH_523HZ = 0
  • BrickletIMUV3.GYROSCOPE_BANDWIDTH_230HZ = 1
  • BrickletIMUV3.GYROSCOPE_BANDWIDTH_116HZ = 2
  • BrickletIMUV3.GYROSCOPE_BANDWIDTH_47HZ = 3
  • BrickletIMUV3.GYROSCOPE_BANDWIDTH_23HZ = 4
  • BrickletIMUV3.GYROSCOPE_BANDWIDTH_12HZ = 5
  • BrickletIMUV3.GYROSCOPE_BANDWIDTH_64HZ = 6
  • BrickletIMUV3.GYROSCOPE_BANDWIDTH_32HZ = 7

Für accelerometerRange:

  • BrickletIMUV3.ACCELEROMETER_RANGE_2G = 0
  • BrickletIMUV3.ACCELEROMETER_RANGE_4G = 1
  • BrickletIMUV3.ACCELEROMETER_RANGE_8G = 2
  • BrickletIMUV3.ACCELEROMETER_RANGE_16G = 3

Für accelerometerBandwidth:

  • BrickletIMUV3.ACCELEROMETER_BANDWIDTH_7_81HZ = 0
  • BrickletIMUV3.ACCELEROMETER_BANDWIDTH_15_63HZ = 1
  • BrickletIMUV3.ACCELEROMETER_BANDWIDTH_31_25HZ = 2
  • BrickletIMUV3.ACCELEROMETER_BANDWIDTH_62_5HZ = 3
  • BrickletIMUV3.ACCELEROMETER_BANDWIDTH_125HZ = 4
  • BrickletIMUV3.ACCELEROMETER_BANDWIDTH_250HZ = 5
  • BrickletIMUV3.ACCELEROMETER_BANDWIDTH_500HZ = 6
  • BrickletIMUV3.ACCELEROMETER_BANDWIDTH_1000HZ = 7
BrickletIMUV3.GetSensorConfiguration() → magnetometerRate, gyroscopeRange, gyroscopeBandwidth, accelerometerRange, accelerometerBandwidth
Ausgabe:
  • magnetometerRate – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 5
  • gyroscopeRange – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 0
  • gyroscopeBandwidth – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 7
  • accelerometerRange – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 1
  • accelerometerBandwidth – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 3

Gibt die Sensor-Konfiguration zurück, wie von SetSensorConfiguration() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für magnetometerRate:

  • BrickletIMUV3.MAGNETOMETER_RATE_2HZ = 0
  • BrickletIMUV3.MAGNETOMETER_RATE_6HZ = 1
  • BrickletIMUV3.MAGNETOMETER_RATE_8HZ = 2
  • BrickletIMUV3.MAGNETOMETER_RATE_10HZ = 3
  • BrickletIMUV3.MAGNETOMETER_RATE_15HZ = 4
  • BrickletIMUV3.MAGNETOMETER_RATE_20HZ = 5
  • BrickletIMUV3.MAGNETOMETER_RATE_25HZ = 6
  • BrickletIMUV3.MAGNETOMETER_RATE_30HZ = 7

Für gyroscopeRange:

  • BrickletIMUV3.GYROSCOPE_RANGE_2000DPS = 0
  • BrickletIMUV3.GYROSCOPE_RANGE_1000DPS = 1
  • BrickletIMUV3.GYROSCOPE_RANGE_500DPS = 2
  • BrickletIMUV3.GYROSCOPE_RANGE_250DPS = 3
  • BrickletIMUV3.GYROSCOPE_RANGE_125DPS = 4

Für gyroscopeBandwidth:

  • BrickletIMUV3.GYROSCOPE_BANDWIDTH_523HZ = 0
  • BrickletIMUV3.GYROSCOPE_BANDWIDTH_230HZ = 1
  • BrickletIMUV3.GYROSCOPE_BANDWIDTH_116HZ = 2
  • BrickletIMUV3.GYROSCOPE_BANDWIDTH_47HZ = 3
  • BrickletIMUV3.GYROSCOPE_BANDWIDTH_23HZ = 4
  • BrickletIMUV3.GYROSCOPE_BANDWIDTH_12HZ = 5
  • BrickletIMUV3.GYROSCOPE_BANDWIDTH_64HZ = 6
  • BrickletIMUV3.GYROSCOPE_BANDWIDTH_32HZ = 7

Für accelerometerRange:

  • BrickletIMUV3.ACCELEROMETER_RANGE_2G = 0
  • BrickletIMUV3.ACCELEROMETER_RANGE_4G = 1
  • BrickletIMUV3.ACCELEROMETER_RANGE_8G = 2
  • BrickletIMUV3.ACCELEROMETER_RANGE_16G = 3

Für accelerometerBandwidth:

  • BrickletIMUV3.ACCELEROMETER_BANDWIDTH_7_81HZ = 0
  • BrickletIMUV3.ACCELEROMETER_BANDWIDTH_15_63HZ = 1
  • BrickletIMUV3.ACCELEROMETER_BANDWIDTH_31_25HZ = 2
  • BrickletIMUV3.ACCELEROMETER_BANDWIDTH_62_5HZ = 3
  • BrickletIMUV3.ACCELEROMETER_BANDWIDTH_125HZ = 4
  • BrickletIMUV3.ACCELEROMETER_BANDWIDTH_250HZ = 5
  • BrickletIMUV3.ACCELEROMETER_BANDWIDTH_500HZ = 6
  • BrickletIMUV3.ACCELEROMETER_BANDWIDTH_1000HZ = 7
BrickletIMUV3.SetSensorFusionMode(mode)
Eingabe:
  • mode – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 1

Wenn der Fusion-Modus deaktiviert wird, geben die Funktionen GetAcceleration(), GetMagneticField() und GetAngularVelocity() unkalibrierte und umkompensierte Sensorwerte zurück. Alle anderen Sensordaten-Getter geben keine Daten zurück.

Seit Firmware Version 2.0.6 kann auch ein Fusion-Modus ohne Magnetometer ausgewählt werden. In diesem Modus wird die Orientierung relativ berechnet (mit Magnetometer ist sie absolut in Bezug auf die Erde). Allerdings kann die Berechnung in diesem Fall nicht von störenden Magnetfeldern beeinflusst werden.

Seit Firmware Version 2.0.13 kann auch ein Fusion-Modus ohne schnelle Magnetometer-Kalibrierung ausgewählt werden. Dieser Modus ist der gleiche wie der "normale" Fusion-Modus, aber die schnelle Magnetometer-Kalibrierung ist aus. D.h. die Orientierung zu finden mag beim ersten start länger dauern, allerdings mag es sein das kleine magnetische einflüsse die automatische Kalibrierung nicht so stark stören.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für mode:

  • BrickletIMUV3.SENSOR_FUSION_OFF = 0
  • BrickletIMUV3.SENSOR_FUSION_ON = 1
  • BrickletIMUV3.SENSOR_FUSION_ON_WITHOUT_MAGNETOMETER = 2
  • BrickletIMUV3.SENSOR_FUSION_ON_WITHOUT_FAST_MAGNETOMETER_CALIBRATION = 3
BrickletIMUV3.GetSensorFusionMode() → mode
Ausgabe:
  • mode – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 1

Gibt den aktuellen Sensor-Fusion-Modus zurück, wie von SetSensorFusionMode() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für mode:

  • BrickletIMUV3.SENSOR_FUSION_OFF = 0
  • BrickletIMUV3.SENSOR_FUSION_ON = 1
  • BrickletIMUV3.SENSOR_FUSION_ON_WITHOUT_MAGNETOMETER = 2
  • BrickletIMUV3.SENSOR_FUSION_ON_WITHOUT_FAST_MAGNETOMETER_CALIBRATION = 3
BrickletIMUV3.GetSPITFPErrorCount() → errorCountAckChecksum, errorCountMessageChecksum, errorCountFrame, errorCountOverflow
Ausgabe:
  • errorCountAckChecksum – Typ: Int64, Wertebereich: [0 bis 232 - 1]
  • errorCountMessageChecksum – Typ: Int64, Wertebereich: [0 bis 232 - 1]
  • errorCountFrame – Typ: Int64, Wertebereich: [0 bis 232 - 1]
  • errorCountOverflow – Typ: Int64, Wertebereich: [0 bis 232 - 1]

Gibt die Anzahl der Fehler die während der Kommunikation zwischen Brick und Bricklet aufgetreten sind zurück.

Die Fehler sind aufgeteilt in

  • ACK-Checksummen Fehler,
  • Message-Checksummen Fehler,
  • Framing Fehler und
  • Overflow Fehler.

Die Fehlerzähler sind für Fehler die auf der Seite des Bricklets auftreten. Jedes Brick hat eine ähnliche Funktion welche die Fehler auf Brickseite ausgibt.

BrickletIMUV3.SetStatusLEDConfig(config)
Eingabe:
  • config – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 3

Setzt die Konfiguration der Status-LED. Standardmäßig zeigt die LED die Kommunikationsdatenmenge an. Sie blinkt einmal auf pro 10 empfangenen Datenpaketen zwischen Brick und Bricklet.

Die LED kann auch permanent an/aus gestellt werden oder einen Herzschlag anzeigen.

Wenn das Bricklet sich im Bootlodermodus befindet ist die LED aus.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für config:

  • BrickletIMUV3.STATUS_LED_CONFIG_OFF = 0
  • BrickletIMUV3.STATUS_LED_CONFIG_ON = 1
  • BrickletIMUV3.STATUS_LED_CONFIG_SHOW_HEARTBEAT = 2
  • BrickletIMUV3.STATUS_LED_CONFIG_SHOW_STATUS = 3
BrickletIMUV3.GetStatusLEDConfig() → config
Ausgabe:
  • config – Typ: Byte, Wertebereich: Siehe Konstanten, Standardwert: 3

Gibt die Konfiguration zurück, wie von SetStatusLEDConfig() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für config:

  • BrickletIMUV3.STATUS_LED_CONFIG_OFF = 0
  • BrickletIMUV3.STATUS_LED_CONFIG_ON = 1
  • BrickletIMUV3.STATUS_LED_CONFIG_SHOW_HEARTBEAT = 2
  • BrickletIMUV3.STATUS_LED_CONFIG_SHOW_STATUS = 3
BrickletIMUV3.GetChipTemperature() → temperature
Ausgabe:
  • temperature – Typ: Int16, Einheit: 1 °C, Wertebereich: [-215 bis 215 - 1]

Gibt die Temperatur, gemessen im Mikrocontroller, aus. Der Rückgabewert ist nicht die Umgebungstemperatur.

Die Temperatur ist lediglich proportional zur echten Temperatur und hat eine hohe Ungenauigkeit. Daher beschränkt sich der praktische Nutzen auf die Indikation von Temperaturveränderungen.

BrickletIMUV3.Reset()

Ein Aufruf dieser Funktion setzt das Bricklet zurück. Nach einem Neustart sind alle Konfiguration verloren.

Nach dem Zurücksetzen ist es notwendig neue Objekte zu erzeugen, Funktionsaufrufe auf bestehenden führen zu undefiniertem Verhalten.

BrickletIMUV3.GetIdentity() → uid, connectedUid, position, hardwareVersion, firmwareVersion, deviceIdentifier
Ausgabe:
  • uid – Typ: String, Länge: bis zu 8
  • connectedUid – Typ: String, Länge: bis zu 8
  • position – Typ: Char, Wertebereich: ["a" bis "h", "z"]
  • hardwareVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]
  • firmwareVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]
  • deviceIdentifier – Typ: Int32, Wertebereich: [0 bis 216 - 1]

Gibt die UID, die UID zu der das Bricklet verbunden ist, die Position, die Hard- und Firmware Version sowie den Device Identifier zurück.

Die Position ist 'a', 'b', 'c', 'd', 'e', 'f', 'g' oder 'h' (Bricklet Anschluss). Ein Bricklet hinter einem Isolator Bricklet ist immer an Position 'z'.

Eine Liste der Device Identifier Werte ist hier zu finden. Es gibt auch eine Konstante für den Device Identifier dieses Bricklets.

Konfigurationsfunktionen für Callbacks

BrickletIMUV3.SetAccelerationCallbackConfiguration(period, valueHasToChange)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • valueHasToChange – Typ: Boolean, Standardwert: F

Die Periode ist die Periode mit der der AccelerationCallback Callback ausgelöst wird. Ein Wert von 0 schaltet den Callback ab.

Wenn der value has to change-Parameter auf True gesetzt wird, wird der Callback nur ausgelöst, wenn der Wert sich im Vergleich zum letzten mal geändert hat. Ändert der Wert sich nicht innerhalb der Periode, so wird der Callback sofort ausgelöst, wenn der Wert sich das nächste mal ändert.

Wird der Parameter auf False gesetzt, so wird der Callback dauerhaft mit der festen Periode ausgelöst unabhängig von den Änderungen des Werts.

BrickletIMUV3.GetAccelerationCallbackConfiguration() → period, valueHasToChange
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • valueHasToChange – Typ: Boolean, Standardwert: F

Gibt die Callback-Konfiguration zurück, wie mittels SetAccelerationCallbackConfiguration() gesetzt.

BrickletIMUV3.SetMagneticFieldCallbackConfiguration(period, valueHasToChange)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • valueHasToChange – Typ: Boolean, Standardwert: F

Die Periode ist die Periode mit der der MagneticFieldCallback Callback ausgelöst wird. Ein Wert von 0 schaltet den Callback ab.

Wenn der value has to change-Parameter auf True gesetzt wird, wird der Callback nur ausgelöst, wenn der Wert sich im Vergleich zum letzten mal geändert hat. Ändert der Wert sich nicht innerhalb der Periode, so wird der Callback sofort ausgelöst, wenn der Wert sich das nächste mal ändert.

Wird der Parameter auf False gesetzt, so wird der Callback dauerhaft mit der festen Periode ausgelöst unabhängig von den Änderungen des Werts.

BrickletIMUV3.GetMagneticFieldCallbackConfiguration() → period, valueHasToChange
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • valueHasToChange – Typ: Boolean, Standardwert: F

Gibt die Callback-Konfiguration zurück, wie mittels SetMagneticFieldCallbackConfiguration() gesetzt.

BrickletIMUV3.SetAngularVelocityCallbackConfiguration(period, valueHasToChange)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • valueHasToChange – Typ: Boolean, Standardwert: F

Die Periode ist die Periode mit der der AngularVelocityCallback Callback ausgelöst wird. Ein Wert von 0 schaltet den Callback ab.

Wenn der value has to change-Parameter auf True gesetzt wird, wird der Callback nur ausgelöst, wenn der Wert sich im Vergleich zum letzten mal geändert hat. Ändert der Wert sich nicht innerhalb der Periode, so wird der Callback sofort ausgelöst, wenn der Wert sich das nächste mal ändert.

Wird der Parameter auf False gesetzt, so wird der Callback dauerhaft mit der festen Periode ausgelöst unabhängig von den Änderungen des Werts.

BrickletIMUV3.GetAngularVelocityCallbackConfiguration() → period, valueHasToChange
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • valueHasToChange – Typ: Boolean, Standardwert: F

Gibt die Callback-Konfiguration zurück, wie mittels SetAngularVelocityCallbackConfiguration() gesetzt.

BrickletIMUV3.SetTemperatureCallbackConfiguration(period, valueHasToChange)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • valueHasToChange – Typ: Boolean, Standardwert: F

Die Periode ist die Periode mit der der TemperatureCallback Callback ausgelöst wird. Ein Wert von 0 schaltet den Callback ab.

Wenn der value has to change-Parameter auf True gesetzt wird, wird der Callback nur ausgelöst, wenn der Wert sich im Vergleich zum letzten mal geändert hat. Ändert der Wert sich nicht innerhalb der Periode, so wird der Callback sofort ausgelöst, wenn der Wert sich das nächste mal ändert.

Wird der Parameter auf False gesetzt, so wird der Callback dauerhaft mit der festen Periode ausgelöst unabhängig von den Änderungen des Werts.

BrickletIMUV3.GetTemperatureCallbackConfiguration() → period, valueHasToChange
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • valueHasToChange – Typ: Boolean, Standardwert: F

Gibt die Callback-Konfiguration zurück, wie mittels SetTemperatureCallbackConfiguration() gesetzt.

BrickletIMUV3.SetOrientationCallbackConfiguration(period, valueHasToChange)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • valueHasToChange – Typ: Boolean, Standardwert: F

Die Periode ist die Periode mit der der OrientationCallback Callback ausgelöst wird. Ein Wert von 0 schaltet den Callback ab.

Wenn der value has to change-Parameter auf True gesetzt wird, wird der Callback nur ausgelöst, wenn der Wert sich im Vergleich zum letzten mal geändert hat. Ändert der Wert sich nicht innerhalb der Periode, so wird der Callback sofort ausgelöst, wenn der Wert sich das nächste mal ändert.

Wird der Parameter auf False gesetzt, so wird der Callback dauerhaft mit der festen Periode ausgelöst unabhängig von den Änderungen des Werts.

BrickletIMUV3.GetOrientationCallbackConfiguration() → period, valueHasToChange
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • valueHasToChange – Typ: Boolean, Standardwert: F

Gibt die Callback-Konfiguration zurück, wie mittels SetOrientationCallbackConfiguration() gesetzt.

BrickletIMUV3.SetLinearAccelerationCallbackConfiguration(period, valueHasToChange)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • valueHasToChange – Typ: Boolean, Standardwert: F

Die Periode ist die Periode mit der der LinearAccelerationCallback Callback ausgelöst wird. Ein Wert von 0 schaltet den Callback ab.

Wenn der value has to change-Parameter auf True gesetzt wird, wird der Callback nur ausgelöst, wenn der Wert sich im Vergleich zum letzten mal geändert hat. Ändert der Wert sich nicht innerhalb der Periode, so wird der Callback sofort ausgelöst, wenn der Wert sich das nächste mal ändert.

Wird der Parameter auf False gesetzt, so wird der Callback dauerhaft mit der festen Periode ausgelöst unabhängig von den Änderungen des Werts.

BrickletIMUV3.GetLinearAccelerationCallbackConfiguration() → period, valueHasToChange
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • valueHasToChange – Typ: Boolean, Standardwert: F

Gibt die Callback-Konfiguration zurück, wie mittels SetLinearAccelerationCallbackConfiguration() gesetzt.

BrickletIMUV3.SetGravityVectorCallbackConfiguration(period, valueHasToChange)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • valueHasToChange – Typ: Boolean, Standardwert: F

Die Periode ist die Periode mit der der GravityVectorCallback Callback ausgelöst wird. Ein Wert von 0 schaltet den Callback ab.

Wenn der value has to change-Parameter auf True gesetzt wird, wird der Callback nur ausgelöst, wenn der Wert sich im Vergleich zum letzten mal geändert hat. Ändert der Wert sich nicht innerhalb der Periode, so wird der Callback sofort ausgelöst, wenn der Wert sich das nächste mal ändert.

Wird der Parameter auf False gesetzt, so wird der Callback dauerhaft mit der festen Periode ausgelöst unabhängig von den Änderungen des Werts.

BrickletIMUV3.GetGravityVectorCallbackConfiguration() → period, valueHasToChange
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • valueHasToChange – Typ: Boolean, Standardwert: F

Gibt die Callback-Konfiguration zurück, wie mittels SetGravityVectorCallbackConfiguration() gesetzt.

BrickletIMUV3.SetQuaternionCallbackConfiguration(period, valueHasToChange)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • valueHasToChange – Typ: Boolean, Standardwert: F

Die Periode ist die Periode mit der der QuaternionCallback Callback ausgelöst wird. Ein Wert von 0 schaltet den Callback ab.

Wenn der value has to change-Parameter auf True gesetzt wird, wird der Callback nur ausgelöst, wenn der Wert sich im Vergleich zum letzten mal geändert hat. Ändert der Wert sich nicht innerhalb der Periode, so wird der Callback sofort ausgelöst, wenn der Wert sich das nächste mal ändert.

Wird der Parameter auf False gesetzt, so wird der Callback dauerhaft mit der festen Periode ausgelöst unabhängig von den Änderungen des Werts.

BrickletIMUV3.GetQuaternionCallbackConfiguration() → period, valueHasToChange
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • valueHasToChange – Typ: Boolean, Standardwert: F

Gibt die Callback-Konfiguration zurück, wie mittels SetQuaternionCallbackConfiguration() gesetzt.

BrickletIMUV3.SetAllDataCallbackConfiguration(period, valueHasToChange)
Eingabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • valueHasToChange – Typ: Boolean, Standardwert: F

Die Periode ist die Periode mit der der AllDataCallback Callback ausgelöst wird. Ein Wert von 0 schaltet den Callback ab.

Wenn der value has to change-Parameter auf True gesetzt wird, wird der Callback nur ausgelöst, wenn der Wert sich im Vergleich zum letzten mal geändert hat. Ändert der Wert sich nicht innerhalb der Periode, so wird der Callback sofort ausgelöst, wenn der Wert sich das nächste mal ändert.

Wird der Parameter auf False gesetzt, so wird der Callback dauerhaft mit der festen Periode ausgelöst unabhängig von den Änderungen des Werts.

BrickletIMUV3.GetAllDataCallbackConfiguration() → period, valueHasToChange
Ausgabe:
  • period – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1], Standardwert: 0
  • valueHasToChange – Typ: Boolean, Standardwert: F

Gibt die Callback-Konfiguration zurück, wie mittels SetAllDataCallbackConfiguration() gesetzt.

Callbacks

Callbacks können registriert werden um zeitkritische oder wiederkehrende Daten vom Gerät zu erhalten. Die Registrierung erfolgt indem eine Funktion einem Callback Property des Geräte Objektes zugewiesen wird. Die verfügbaren Callback Properties und ihre Parametertypen werden weiter unten beschrieben.

Bemerkung

Callbacks für wiederkehrende Ereignisse zu verwenden ist immer zu bevorzugen gegenüber der Verwendung von Abfragen. Es wird weniger USB-Bandbreite benutzt und die Latenz ist erheblich geringer, da es keine Paketumlaufzeit gibt.

event BrickletIMUV3.AccelerationCallback → sender, x, y, z
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletIMUV3)
  • x – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
  • y – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
  • z – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?

Dieser Callback wird mit der Periode, wie gesetzt mit SetAccelerationCallbackConfiguration(), ausgelöst. Die Parameter sind die Beschleunigungen der X, Y und Z-Achse.

event BrickletIMUV3.MagneticFieldCallback → sender, x, y, z
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletIMUV3)
  • x – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-20800 bis 20800]
  • y – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-20800 bis 20800]
  • z – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-40000 bis 40000]

Dieser Callback wird mit der Periode, wie gesetzt mit SetMagneticFieldCallbackConfiguration(), ausgelöst. Die Parameter sind die Magnetfeldkomponenten der X, Y und Z-Achse.

event BrickletIMUV3.AngularVelocityCallback → sender, x, y, z
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletIMUV3)
  • x – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
  • y – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
  • z – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?

Dieser Callback wird mit der Periode, wie gesetzt mit SetAngularVelocityCallbackConfiguration(), ausgelöst. Die Parameter sind die Winkelgeschwindigkeiten der X, Y und Z-Achse.

event BrickletIMUV3.TemperatureCallback → sender, temperature
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletIMUV3)
  • temperature – Typ: Int16, Einheit: 1 °C, Wertebereich: [-128 bis 127]

Dieser Callback wird mit der Periode, wie gesetzt mit SetTemperatureCallbackConfiguration(), ausgelöst. Der Parameter ist die Temperatur.

event BrickletIMUV3.LinearAccelerationCallback → sender, x, y, z
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletIMUV3)
  • x – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
  • y – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
  • z – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?

Dieser Callback wird mit der Periode, wie gesetzt mit SetLinearAccelerationCallbackConfiguration(), ausgelöst. Die Parameter sind die linearen Beschleunigungen der X, Y und Z-Achse.

event BrickletIMUV3.GravityVectorCallback → sender, x, y, z
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletIMUV3)
  • x – Typ: Int16, Einheit: 1 cm/s², Wertebereich: [-981 bis 981]
  • y – Typ: Int16, Einheit: 1 cm/s², Wertebereich: [-981 bis 981]
  • z – Typ: Int16, Einheit: 1 cm/s², Wertebereich: [-981 bis 981]

Dieser Callback wird mit der Periode, wie gesetzt mit SetGravityVectorCallbackConfiguration(), ausgelöst. Die Parameter sind die Erdbeschleunigungsvektor-Werte der X, Y und Z-Achse.

event BrickletIMUV3.OrientationCallback → sender, heading, roll, pitch
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletIMUV3)
  • heading – Typ: Int16, Einheit: 1/16 °, Wertebereich: [0 bis 5760]
  • roll – Typ: Int16, Einheit: 1/16 °, Wertebereich: [-1440 bis 1440]
  • pitch – Typ: Int16, Einheit: 1/16 °, Wertebereich: [-2880 bis 2880]

Dieser Callback wird mit der Periode, wie gesetzt mit SetOrientationCallbackConfiguration(), ausgelöst. Die Parameter sind die Orientierung (Gier-, Roll-, Nickwinkel) des IMU Brick in Eulerwinkeln. Siehe GetOrientation() für Details.

event BrickletIMUV3.QuaternionCallback → sender, w, x, y, z
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletIMUV3)
  • w – Typ: Int16, Einheit: 1/16383, Wertebereich: [-214 + 1 bis 214 - 1]
  • x – Typ: Int16, Einheit: 1/16383, Wertebereich: [-214 + 1 bis 214 - 1]
  • y – Typ: Int16, Einheit: 1/16383, Wertebereich: [-214 + 1 bis 214 - 1]
  • z – Typ: Int16, Einheit: 1/16383, Wertebereich: [-214 + 1 bis 214 - 1]

Dieser Callback wird mit der Periode, wie gesetzt mit SetQuaternionCallbackConfiguration(), ausgelöst. Die Parameter sind die Orientierung (w, x, y, z) des IMU Brick in Quaternionen. Siehe GetQuaternion() für Details.

event BrickletIMUV3.AllDataCallback → sender, acceleration, magneticField, angularVelocity, eulerAngle, quaternion, linearAcceleration, gravityVector, temperature, calibrationStatus
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletIMUV3)
  • acceleration – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
    • 1: y – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
    • 2: z – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
  • magneticField – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-20800 bis 20800]
    • 1: y – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-20800 bis 20800]
    • 2: z – Typ: Int16, Einheit: 1/16 µT, Wertebereich: [-40000 bis 40000]
  • angularVelocity – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
    • 1: y – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
    • 2: z – Typ: Int16, Einheit: 1/16 °/s, Wertebereich: ?
  • eulerAngle – Typ: Int16[3]
    • 0: heading – Typ: Int16, Einheit: 1/16 °, Wertebereich: [0 bis 5760]
    • 1: roll – Typ: Int16, Einheit: 1/16 °, Wertebereich: [-1440 bis 1440]
    • 2: pitch – Typ: Int16, Einheit: 1/16 °, Wertebereich: [-2880 bis 2880]
  • quaternion – Typ: Int16[4]
    • 0: w – Typ: Int16, Einheit: 1/16383, Wertebereich: [-214 + 1 bis 214 - 1]
    • 1: x – Typ: Int16, Einheit: 1/16383, Wertebereich: [-214 + 1 bis 214 - 1]
    • 2: y – Typ: Int16, Einheit: 1/16383, Wertebereich: [-214 + 1 bis 214 - 1]
    • 3: z – Typ: Int16, Einheit: 1/16383, Wertebereich: [-214 + 1 bis 214 - 1]
  • linearAcceleration – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
    • 1: y – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
    • 2: z – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
  • gravityVector – Typ: Int16[3]
    • 0: x – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
    • 1: y – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
    • 2: z – Typ: Int16, Einheit: 1 cm/s², Wertebereich: ?
  • temperature – Typ: Int16, Einheit: 1 °C, Wertebereich: [-128 bis 127]
  • calibrationStatus – Typ: Byte, Wertebereich: [0 bis 255]

Dieser Callback wird mit der Periode, wie gesetzt mit SetAllDataCallbackConfiguration(), ausgelöst. Die Parameter sind die gleichen wie bei GetAllData().

Virtuelle Funktionen

Virtuelle Funktionen kommunizieren nicht mit dem Gerät selbst, sie arbeiten nur auf dem API Bindings Objekt. Dadurch können sie auch aufgerufen werden, ohne das das dazugehörige IP Connection Objekt verbunden ist.

BrickletIMUV3.GetAPIVersion() → apiVersion
Ausgabe:
  • apiVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]

Gibt die Version der API Definition zurück, die diese API Bindings implementieren. Dies ist weder die Release-Version dieser API Bindings noch gibt es in irgendeiner Weise Auskunft über den oder das repräsentierte(n) Brick oder Bricklet.

BrickletIMUV3.GetResponseExpected(functionId) → responseExpected
Eingabe:
  • functionId – Typ: Byte, Wertebereich: Siehe Konstanten
Ausgabe:
  • responseExpected – Typ: Boolean

Gibt das Response-Expected-Flag für die Funktion mit der angegebenen Funktions IDs zurück. Es ist true falls für die Funktion beim Aufruf eine Antwort erwartet wird, false andernfalls.

Für Getter-Funktionen ist diese Flag immer gesetzt und kann nicht entfernt werden, da diese Funktionen immer eine Antwort senden. Für Konfigurationsfunktionen für Callbacks ist es standardmäßig gesetzt, kann aber entfernt werden mittels SetResponseExpected(). Für Setter-Funktionen ist es standardmäßig nicht gesetzt, kann aber gesetzt werden.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

  • BrickletIMUV3.FUNCTION_SET_SENSOR_CONFIGURATION = 11
  • BrickletIMUV3.FUNCTION_SET_SENSOR_FUSION_MODE = 13
  • BrickletIMUV3.FUNCTION_SET_ACCELERATION_CALLBACK_CONFIGURATION = 15
  • BrickletIMUV3.FUNCTION_SET_MAGNETIC_FIELD_CALLBACK_CONFIGURATION = 17
  • BrickletIMUV3.FUNCTION_SET_ANGULAR_VELOCITY_CALLBACK_CONFIGURATION = 19
  • BrickletIMUV3.FUNCTION_SET_TEMPERATURE_CALLBACK_CONFIGURATION = 21
  • BrickletIMUV3.FUNCTION_SET_ORIENTATION_CALLBACK_CONFIGURATION = 23
  • BrickletIMUV3.FUNCTION_SET_LINEAR_ACCELERATION_CALLBACK_CONFIGURATION = 25
  • BrickletIMUV3.FUNCTION_SET_GRAVITY_VECTOR_CALLBACK_CONFIGURATION = 27
  • BrickletIMUV3.FUNCTION_SET_QUATERNION_CALLBACK_CONFIGURATION = 29
  • BrickletIMUV3.FUNCTION_SET_ALL_DATA_CALLBACK_CONFIGURATION = 31
  • BrickletIMUV3.FUNCTION_SET_WRITE_FIRMWARE_POINTER = 237
  • BrickletIMUV3.FUNCTION_SET_STATUS_LED_CONFIG = 239
  • BrickletIMUV3.FUNCTION_RESET = 243
  • BrickletIMUV3.FUNCTION_WRITE_UID = 248
BrickletIMUV3.SetResponseExpected(functionId, responseExpected)
Eingabe:
  • functionId – Typ: Byte, Wertebereich: Siehe Konstanten
  • responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für die Funktion mit der angegebenen Funktion IDs. Diese Flag kann nur für Setter-Funktionen (Standardwert: false) und Konfigurationsfunktionen für Callbacks (Standardwert: true) geändert werden. Für Getter-Funktionen ist das Flag immer gesetzt.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

  • BrickletIMUV3.FUNCTION_SET_SENSOR_CONFIGURATION = 11
  • BrickletIMUV3.FUNCTION_SET_SENSOR_FUSION_MODE = 13
  • BrickletIMUV3.FUNCTION_SET_ACCELERATION_CALLBACK_CONFIGURATION = 15
  • BrickletIMUV3.FUNCTION_SET_MAGNETIC_FIELD_CALLBACK_CONFIGURATION = 17
  • BrickletIMUV3.FUNCTION_SET_ANGULAR_VELOCITY_CALLBACK_CONFIGURATION = 19
  • BrickletIMUV3.FUNCTION_SET_TEMPERATURE_CALLBACK_CONFIGURATION = 21
  • BrickletIMUV3.FUNCTION_SET_ORIENTATION_CALLBACK_CONFIGURATION = 23
  • BrickletIMUV3.FUNCTION_SET_LINEAR_ACCELERATION_CALLBACK_CONFIGURATION = 25
  • BrickletIMUV3.FUNCTION_SET_GRAVITY_VECTOR_CALLBACK_CONFIGURATION = 27
  • BrickletIMUV3.FUNCTION_SET_QUATERNION_CALLBACK_CONFIGURATION = 29
  • BrickletIMUV3.FUNCTION_SET_ALL_DATA_CALLBACK_CONFIGURATION = 31
  • BrickletIMUV3.FUNCTION_SET_WRITE_FIRMWARE_POINTER = 237
  • BrickletIMUV3.FUNCTION_SET_STATUS_LED_CONFIG = 239
  • BrickletIMUV3.FUNCTION_RESET = 243
  • BrickletIMUV3.FUNCTION_WRITE_UID = 248
BrickletIMUV3.SetResponseExpectedAll(responseExpected)
Eingabe:
  • responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für alle Setter-Funktionen und Konfigurationsfunktionen für Callbacks diese Gerätes.

Interne Funktionen

Interne Funktionen werden für Wartungsaufgaben, wie zum Beispiel das Flashen einer neuen Firmware oder das Ändern der UID eines Bricklets, verwendet. Diese Aufgaben sollten mit Brick Viewer durchgeführt werden, anstelle die internen Funktionen direkt zu verwenden.

BrickletIMUV3.SetBootloaderMode(mode) → status
Eingabe:
  • mode – Typ: Byte, Wertebereich: Siehe Konstanten
Ausgabe:
  • status – Typ: Byte, Wertebereich: Siehe Konstanten

Setzt den Bootloader-Modus und gibt den Status zurück nachdem die Modusänderungsanfrage bearbeitet wurde.

Mit dieser Funktion ist es möglich vom Bootloader- in den Firmware-Modus zu wechseln und umgekehrt. Ein Welchsel vom Bootloader- in der den Firmware-Modus ist nur möglich wenn Entry-Funktion, Device Identifier und CRC vorhanden und korrekt sind.

Diese Funktion wird vom Brick Viewer während des Flashens benutzt. In einem normalem Nutzerprogramm sollte diese Funktion nicht benötigt werden.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für mode:

  • BrickletIMUV3.BOOTLOADER_MODE_BOOTLOADER = 0
  • BrickletIMUV3.BOOTLOADER_MODE_FIRMWARE = 1
  • BrickletIMUV3.BOOTLOADER_MODE_BOOTLOADER_WAIT_FOR_REBOOT = 2
  • BrickletIMUV3.BOOTLOADER_MODE_FIRMWARE_WAIT_FOR_REBOOT = 3
  • BrickletIMUV3.BOOTLOADER_MODE_FIRMWARE_WAIT_FOR_ERASE_AND_REBOOT = 4

Für status:

  • BrickletIMUV3.BOOTLOADER_STATUS_OK = 0
  • BrickletIMUV3.BOOTLOADER_STATUS_INVALID_MODE = 1
  • BrickletIMUV3.BOOTLOADER_STATUS_NO_CHANGE = 2
  • BrickletIMUV3.BOOTLOADER_STATUS_ENTRY_FUNCTION_NOT_PRESENT = 3
  • BrickletIMUV3.BOOTLOADER_STATUS_DEVICE_IDENTIFIER_INCORRECT = 4
  • BrickletIMUV3.BOOTLOADER_STATUS_CRC_MISMATCH = 5
BrickletIMUV3.GetBootloaderMode() → mode
Ausgabe:
  • mode – Typ: Byte, Wertebereich: Siehe Konstanten

Gibt den aktuellen Bootloader-Modus zurück, siehe SetBootloaderMode().

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für mode:

  • BrickletIMUV3.BOOTLOADER_MODE_BOOTLOADER = 0
  • BrickletIMUV3.BOOTLOADER_MODE_FIRMWARE = 1
  • BrickletIMUV3.BOOTLOADER_MODE_BOOTLOADER_WAIT_FOR_REBOOT = 2
  • BrickletIMUV3.BOOTLOADER_MODE_FIRMWARE_WAIT_FOR_REBOOT = 3
  • BrickletIMUV3.BOOTLOADER_MODE_FIRMWARE_WAIT_FOR_ERASE_AND_REBOOT = 4
BrickletIMUV3.SetWriteFirmwarePointer(pointer)
Eingabe:
  • pointer – Typ: Int64, Einheit: 1 B, Wertebereich: [0 bis 232 - 1]

Setzt den Firmware-Pointer für WriteFirmware(). Der Pointer muss um je 64 Byte erhöht werden. Die Daten werden alle 4 Datenblöcke in den Flash geschrieben (4 Datenblöcke entsprechen einer Page mit 256 Byte).

Diese Funktion wird vom Brick Viewer während des Flashens benutzt. In einem normalem Nutzerprogramm sollte diese Funktion nicht benötigt werden.

BrickletIMUV3.WriteFirmware(data) → status
Eingabe:
  • data – Typ: Byte[64], Wertebereich: [0 bis 255]
Ausgabe:
  • status – Typ: Byte, Wertebereich: [0 bis 255]

Schreibt 64 Bytes Firmware an die Position die vorher von SetWriteFirmwarePointer() gesetzt wurde. Die Firmware wird alle 4 Datenblöcke in den Flash geschrieben.

Eine Firmware kann nur im Bootloader-Mode geschrieben werden.

Diese Funktion wird vom Brick Viewer während des Flashens benutzt. In einem normalem Nutzerprogramm sollte diese Funktion nicht benötigt werden.

BrickletIMUV3.WriteUID(uid)
Eingabe:
  • uid – Typ: Int64, Wertebereich: [0 bis 232 - 1]

Schreibt eine neue UID in den Flash. Die UID muss zuerst vom Base58 encodierten String in einen Integer decodiert werden.

Wir empfehlen die Nutzung des Brick Viewers zum ändern der UID.

BrickletIMUV3.ReadUID() → uid
Ausgabe:
  • uid – Typ: Int64, Wertebereich: [0 bis 232 - 1]

Gibt die aktuelle UID als Integer zurück. Dieser Integer kann als Base58 encodiert werden um an den üblichen UID-String zu gelangen.

Konstanten

BrickletIMUV3.DEVICE_IDENTIFIER

Diese Konstante wird verwendet um ein IMU Bricklet 3.0 zu identifizieren.

Die GetIdentity() Funktion und der IPConnection.EnumerateCallback Callback der IP Connection haben ein deviceIdentifier Parameter um den Typ des Bricks oder Bricklets anzugeben.

BrickletIMUV3.DEVICE_DISPLAY_NAME

Diese Konstante stellt den Anzeigenamen eines IMU Bricklet 3.0 dar.
