LabVIEW - Piezo Speaker Bricklet

Dies ist die Beschreibung der LabVIEW API Bindings für das Piezo Speaker Bricklet. Allgemeine Informationen über die Funktionen und technischen Spezifikationen des Piezo Speaker Bricklet sind in dessen Hardware Beschreibung zusammengefasst.

Eine Installationanleitung für die LabVIEW API Bindings ist Teil deren allgemeine Beschreibung.

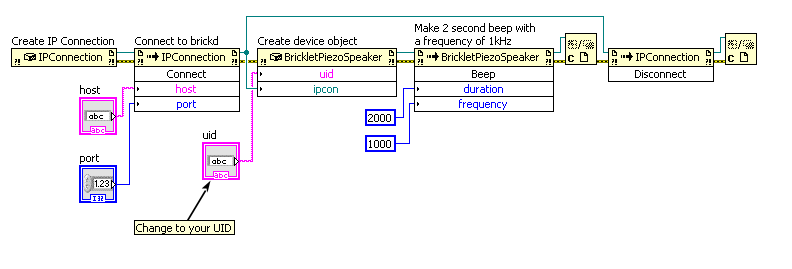

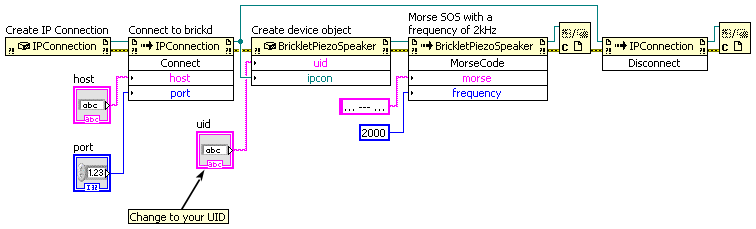

Beispiele

Der folgende Beispielcode ist Public Domain (CC0 1.0).

API

Prinzipiell kann jede Funktion der LabVIEW Bindings, welche einen Wert ausgibt eine Tinkerforge.TimeoutException melden. Dieser Fehler wird gemeldet wenn das Gerät nicht antwortet. Wenn eine Kabelverbindung genutzt wird, ist es unwahrscheinlich, dass die Exception geworfen wird (unter der Annahme, dass das Gerät nicht abgesteckt wird). Bei einer drahtlosen Verbindung können Zeitüberschreitungen auftreten, sobald die Entfernung zum Gerät zu groß wird.

Der Namensraum für alle Brick/Bricklet Bindings und die IPConnection ist Tinkerforge.*.

Grundfunktionen

BrickletPiezoSpeaker(uid, ipcon) → piezoSpeaker
Eingabe:
  • uid – Typ: String
  • ipcon – Typ: .NET Refnum (IPConnection)
Ausgabe:
  • piezoSpeaker – Typ: .NET Refnum (BrickletPiezoSpeaker)

Erzeugt ein Objekt mit der eindeutigen Geräte ID uid. Dieses Objekt kann benutzt werden, nachdem die IP Connection verbunden ist (siehe Beispiele oben).

BrickletPiezoSpeaker.Beep(duration, frequency)
Eingabe:
  • duration – Typ: Int64, Einheit: 1 ms, Wertebereich: [0 bis 232 - 1] mit Konstanten
  • frequency – Typ: Int32, Einheit: 1 Hz, Wertebereich: [585 bis 7100]

Erzeugt einen Piepton mit der gegebenen Frequenz für die angegebene Dauer.

Geändert in Version 2.0.2 (Plugin): Eine durarion von 0 stoppt den aktuellen Piepton, der frequency Parameter wird ignoriert. Eine durarion von 4294967295 führt zu einem unendlich langen Piepton.

Das Piezo Speaker Bricklet kann die angegebenen Frequenzen nur approximieren, es wählt die bestmögliche Zuordnung anhand der Kalibrierung (siehe Calibrate()).

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für duration:

  • BrickletPiezoSpeaker.BEEP_DURATION_OFF = 0
  • BrickletPiezoSpeaker.BEEP_DURATION_INFINITE = 4294967295
BrickletPiezoSpeaker.MorseCode(morse, frequency)
Eingabe:
  • morse – Typ: String, Länge: bis zu 60
  • frequency – Typ: Int32, Einheit: 1 Hz, Wertebereich: [585 bis 7100]

Setzt Morsecode welcher vom Piezosummer abgespielt wird. Der Morsecode wird als Zeichenkette, mit den Zeichen "." (Punkt), "-" (Minus) und " " (Leerzeichen) für kurzes Signale, langes Signale und Pausen. Alle anderen Zeichen werden ignoriert.

Beispiel: Wenn die Zeichenkette "...---..." gesetzt wird, gibt der Piezosummer neun Pieptöne aus mit den Dauern "kurz kurz kurz lang lang lang kurz kurz kurz".

Fortgeschrittene Funktionen

BrickletPiezoSpeaker.Calibrate() → calibration
Ausgabe:
  • calibration – Typ: Boolean

Das Piezo Speaker Bricklet kann 512 unterschiedliche Töne spielen. Diese Funktion spielt jeden Ton einmal und misst die exakte Frequenz zurück. Das Ergebnis ist eine Zuordnung von Stellwerten zu Frequenzen. Diese Zuordnung wird im EEPROM gespeichert und bei jedem start des Bricklets geladen.

Das Bricklet sollte bei Auslieferung bereits kalibriert sein. Diese Funktion muss lediglich (einmalig) nach jedem neuflashen des Bricklet-Plugins ausgeführt werden.

Gibt true nach Abschluss der Kalibrierung zurück.

BrickletPiezoSpeaker.GetIdentity() → uid, connectedUid, position, hardwareVersion, firmwareVersion, deviceIdentifier
Ausgabe:
  • uid – Typ: String, Länge: bis zu 8
  • connectedUid – Typ: String, Länge: bis zu 8
  • position – Typ: Char, Wertebereich: ["a" bis "h", "i", "z"]
  • hardwareVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]
  • firmwareVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]
  • deviceIdentifier – Typ: Int32, Wertebereich: [0 bis 216 - 1]

Gibt die UID, die UID zu der das Bricklet verbunden ist, die Position, die Hard- und Firmware Version sowie den Device Identifier zurück.

Die Position 'a', 'b', 'c', 'd', 'e', 'f', 'g' oder 'h' (Bricklet Anschluss) sein. Der Raspberry Pi HAT (Zero) Brick ist immer an Position 'i' und das Bricklet hinter einem Isolator Bricklet ist immer an Position 'z'.

Eine Liste der Device Identifier Werte ist hier zu finden. Es gibt auch eine Konstante für den Device Identifier dieses Bricklets.

Callbacks

Callbacks können registriert werden um zeitkritische oder wiederkehrende Daten vom Gerät zu erhalten. Die Registrierung erfolgt indem eine Funktion einem Callback Property des Geräte Objektes zugewiesen wird. Die verfügbaren Callback Properties und ihre Parametertypen werden weiter unten beschrieben.

Bemerkung

Callbacks für wiederkehrende Ereignisse zu verwenden ist immer zu bevorzugen gegenüber der Verwendung von Abfragen. Es wird weniger USB-Bandbreite benutzt und die Latenz ist erheblich geringer, da es keine Paketumlaufzeit gibt.

event BrickletPiezoSpeaker.BeepFinishedCallback → sender
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletPiezoSpeaker)

Dieser Callback wird ausgelöst, wenn ein Piepton, wie von Beep() gesetzt, beendet wurde.

event BrickletPiezoSpeaker.MorseCodeFinishedCallback → sender
Callback-Ausgabe:
  • sender – Typ: .NET Refnum (BrickletPiezoSpeaker)

Dieser Callback wird ausgelöst, wenn die Wiedergabe des Morsecodes, wie von MorseCode() gesetzt, beendet wurde.

Virtuelle Funktionen

Virtuelle Funktionen kommunizieren nicht mit dem Gerät selbst, sie arbeiten nur auf dem API Bindings Objekt. Dadurch können sie auch aufgerufen werden, ohne das das dazugehörige IP Connection Objekt verbunden ist.

BrickletPiezoSpeaker.GetAPIVersion() → apiVersion
Ausgabe:
  • apiVersion – Typ: Byte[3]
    • 0: major – Typ: Byte, Wertebereich: [0 bis 255]
    • 1: minor – Typ: Byte, Wertebereich: [0 bis 255]
    • 2: revision – Typ: Byte, Wertebereich: [0 bis 255]

Gibt die Version der API Definition zurück, die diese API Bindings implementieren. Dies ist weder die Release-Version dieser API Bindings noch gibt es in irgendeiner Weise Auskunft über den oder das repräsentierte(n) Brick oder Bricklet.

BrickletPiezoSpeaker.GetResponseExpected(functionId) → responseExpected
Eingabe:
  • functionId – Typ: Byte, Wertebereich: Siehe Konstanten
Ausgabe:
  • responseExpected – Typ: Boolean

Gibt das Response-Expected-Flag für die Funktion mit der angegebenen Funktions IDs zurück. Es ist true falls für die Funktion beim Aufruf eine Antwort erwartet wird, false andernfalls.

Für Getter-Funktionen ist diese Flag immer gesetzt und kann nicht entfernt werden, da diese Funktionen immer eine Antwort senden. Für Konfigurationsfunktionen für Callbacks ist es standardmäßig gesetzt, kann aber entfernt werden mittels SetResponseExpected(). Für Setter-Funktionen ist es standardmäßig nicht gesetzt, kann aber gesetzt werden.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

  • BrickletPiezoSpeaker.FUNCTION_BEEP = 1
  • BrickletPiezoSpeaker.FUNCTION_MORSE_CODE = 2
BrickletPiezoSpeaker.SetResponseExpected(functionId, responseExpected)
Eingabe:
  • functionId – Typ: Byte, Wertebereich: Siehe Konstanten
  • responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für die Funktion mit der angegebenen Funktion IDs. Diese Flag kann nur für Setter-Funktionen (Standardwert: false) und Konfigurationsfunktionen für Callbacks (Standardwert: true) geändert werden. Für Getter-Funktionen ist das Flag immer gesetzt.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Konstanten sind für diese Funktion verfügbar:

Für functionId:

  • BrickletPiezoSpeaker.FUNCTION_BEEP = 1
  • BrickletPiezoSpeaker.FUNCTION_MORSE_CODE = 2
BrickletPiezoSpeaker.SetResponseExpectedAll(responseExpected)
Eingabe:
  • responseExpected – Typ: Boolean

Ändert das Response-Expected-Flag für alle Setter-Funktionen und Konfigurationsfunktionen für Callbacks diese Gerätes.

Konstanten

BrickletPiezoSpeaker.DEVICE_IDENTIFIER

Diese Konstante wird verwendet um ein Piezo Speaker Bricklet zu identifizieren.

Die GetIdentity() Funktion und der IPConnection.EnumerateCallback Callback der IP Connection haben ein deviceIdentifier Parameter um den Typ des Bricks oder Bricklets anzugeben.

BrickletPiezoSpeaker.DEVICE_DISPLAY_NAME

Diese Konstante stellt den Anzeigenamen eines Piezo Speaker Bricklet dar.
