Piezo Speaker Bricklet¶

Features¶

• Erzeugt einen Piepton mit konfigurierbarer Frequenz von 585Hz bis 7100Hz

• Konfigurierbare Piepdauer

• Morsecode Ausgabe unterstützt

Beschreibung¶

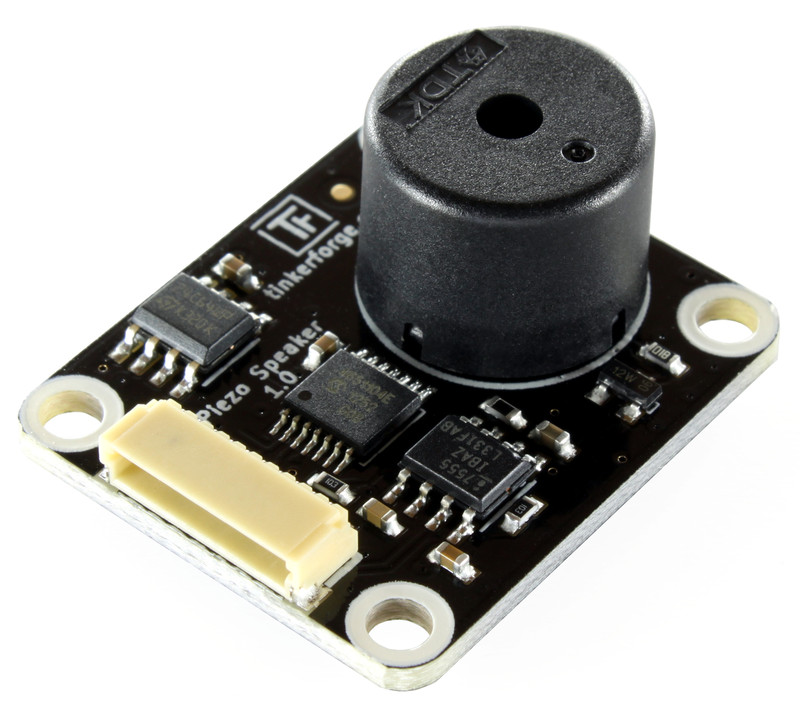

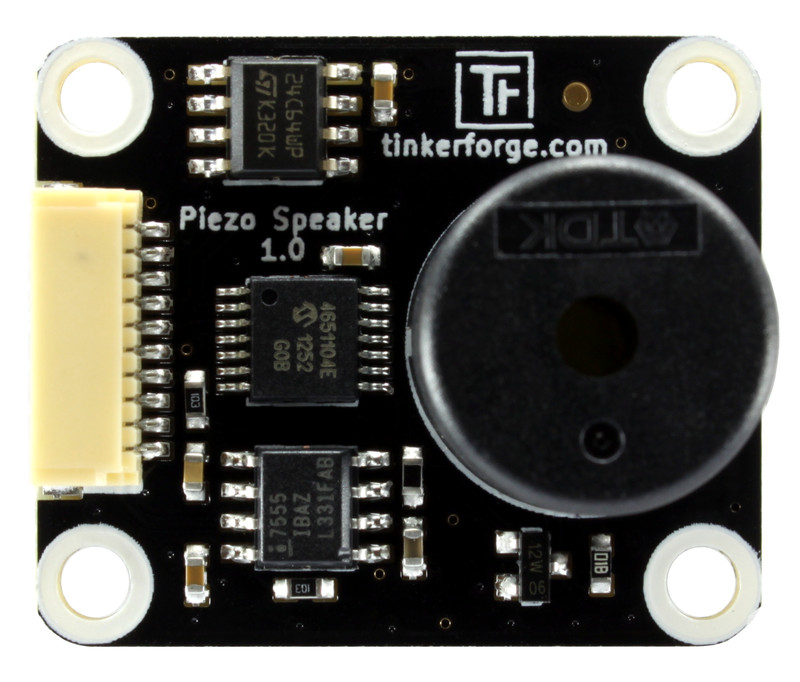

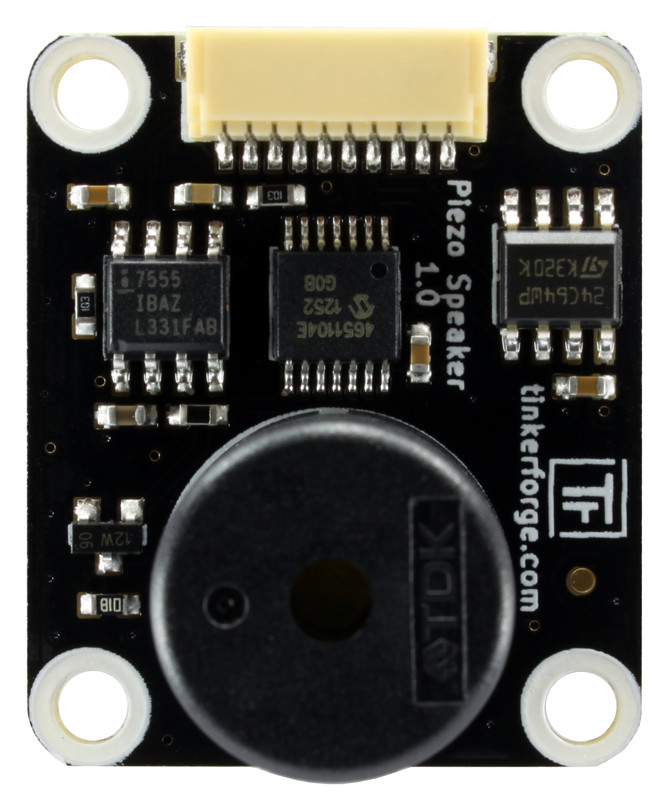

Das Piezo Speaker Bricklet kann genutzt werden um mit Bricks Töne mit unterschiedlichen Frequenzen zu erzeugen. Der verfügbare Frequenzbereich ist 585Hz bis 7100Hz. Ein Ton hat eine konfigurierbare Länge und es ist möglich Moresezeichen als String zu übergeben.

Eine typische Anwendung dieses Bricklets ist das signalisieren von Zustandsänderungen wie "E-Mail empfangen".

Technische Spezifikation¶

Ressourcen¶

• PS1420P02CT Datenblatt (Download)

• Schaltplan (Download)

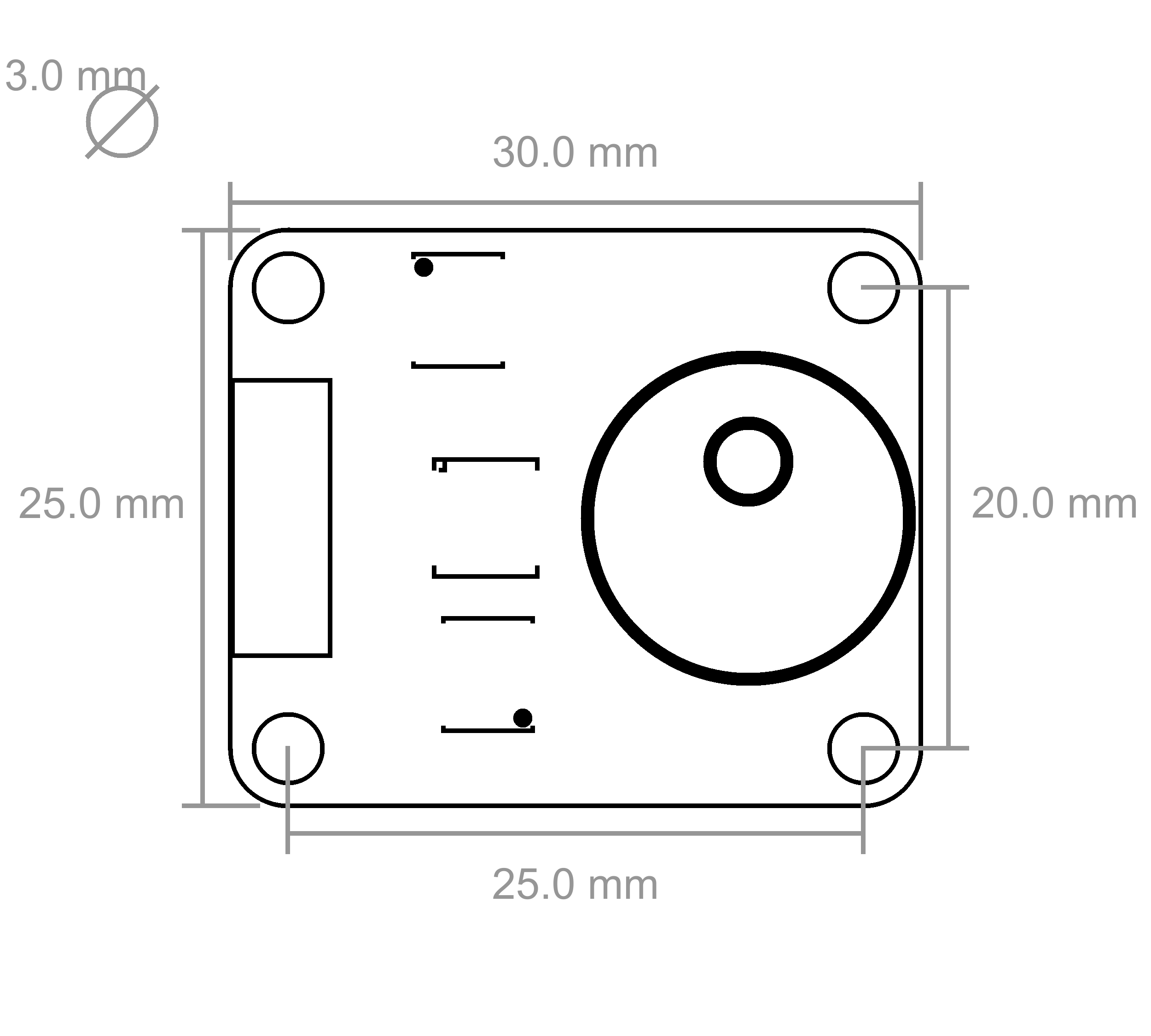

• Umriss und Bohrplan (Download)

• Quelltexte und Platinenlayout (Download)

• 3D Modell (Online ansehen | Download: STEP, FreeCAD)

Erster Test¶

Um ein Piezo Speaker Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Piezo Speaker Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.

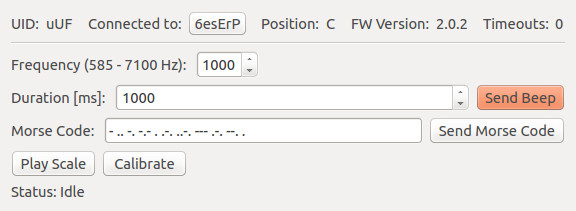

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Piezo Speaker Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird können nun Töne erzeugt werden.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Piezo Speaker Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse¶

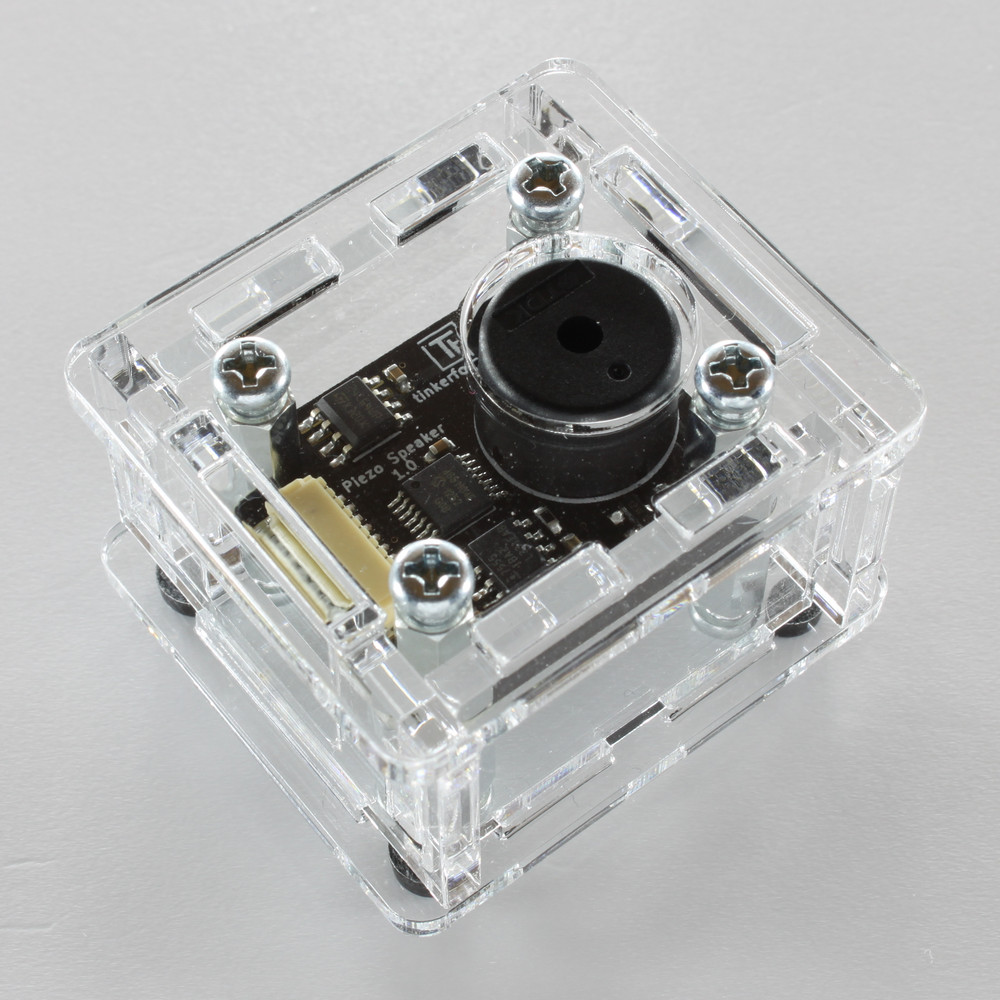

Ein laser-geschnittenes Gehäuse für das Piezo Speaker Bricklet ist verfügbar.

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

• Schraube Abstandshalter an das Bricklet,

• schraube Unterteil an untere Abstandshalter,

• baue Seitenteile auf,

• stecke zusammengebaute Seitenteile in Unterteil und

• schraube Oberteil auf obere Abstandshalter.

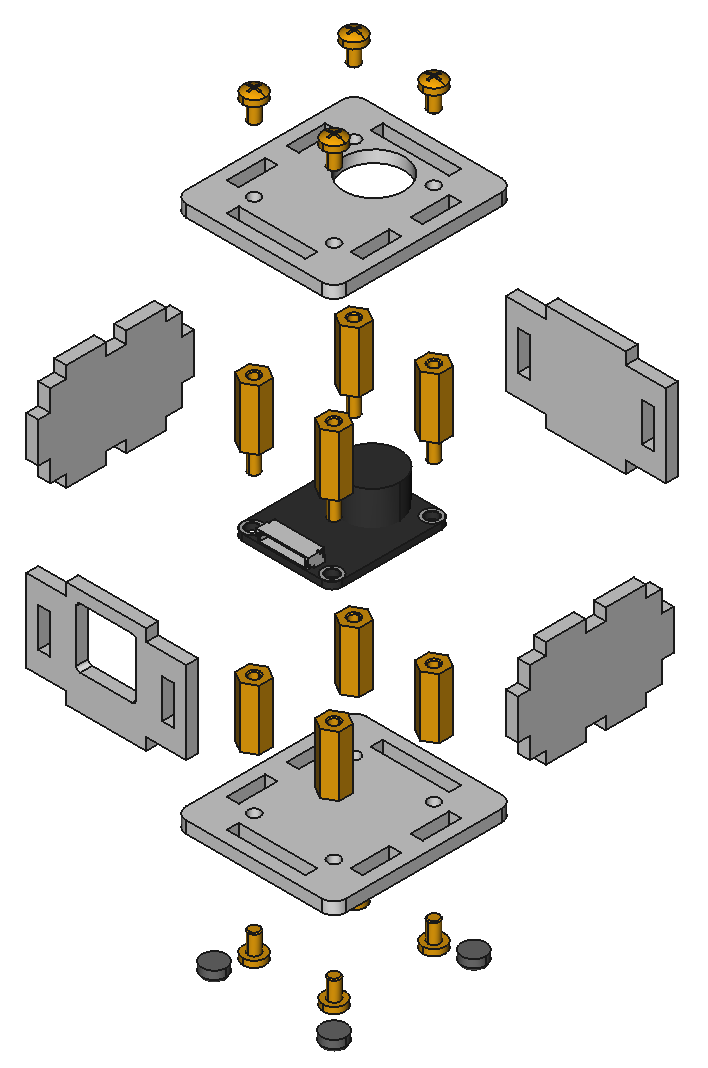

Im Folgenden befindet sich eine Explosionszeichnung des Piezo Speaker Bricklet Gehäuses:

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
