Visual Basic .NET - Segment Display 4x7 Bricklet 2.0

Dies ist die Beschreibung der Visual Basic .NET API Bindings für das Segment Display 4x7 Bricklet 2.0. Allgemeine Informationen über die Funktionen und technischen Spezifikationen des Segment Display 4x7 Bricklet 2.0 sind in dessen Hardware Beschreibung zusammengefasst.

Eine Installationanleitung für die Visual Basic .NET API Bindings ist Teil deren allgemeine Beschreibung.

Beispiele

Der folgende Beispielcode ist Public Domain (CC0 1.0).

Numeric Value

Download (ExampleNumericValue.vb)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Imports System
Imports Tinkerforge

Module ExampleNumericValue
    Const HOST As String = "localhost"
    Const PORT As Integer = 4223
    Const UID As String = "XYZ" ' Change XYZ to the UID of your Segment Display 4x7 Bricklet 2.0

    Sub Main()
        Dim ipcon As New IPConnection() ' Create IP connection
        Dim sd As New BrickletSegmentDisplay4x7V2(UID, ipcon) ' Create device object

        ipcon.Connect(HOST, PORT) ' Connect to brickd
        ' Don't use device before ipcon is connected

        sd.SetBrightness(7) ' Set to full brightness

        ' Show "- 42" on the Display
        sd.SetNumericValue(new Short(){-2, -1, 4, 2})

        Console.WriteLine("Press key to exit")
        Console.ReadLine()
        ipcon.Disconnect()
    End Sub
End Module

Set Segments

Download (ExampleSetSegments.vb)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
Imports System
Imports Tinkerforge

Module ExampleSetSegments
    Const HOST As String = "localhost"
    Const PORT As Integer = 4223
    Const UID As String = "XYZ" ' Change XYZ to the UID of your Segment Display 4x7 Bricklet 2.0

    Sub Main()
        Dim ipcon As New IPConnection() ' Create IP connection
        Dim sd As New BrickletSegmentDisplay4x7V2(UID, ipcon) ' Create device object

        ipcon.Connect(HOST, PORT) ' Connect to brickd
        ' Don't use device before ipcon is connected

        sd.SetBrightness(7) ' Set to full brightness

        ' Activate all segments
        sd.SetSegments(new Boolean(){True, True, True, True, True, True, True, True}, _
                       new Boolean(){True, True, True, True, True, True, True, True}, _
                       new Boolean(){True, True, True, True, True, True, True, True}, _
                       new Boolean(){True, True, True, True, True, True, True, True}, _
                       new Boolean(){True, True}, True)

        Console.WriteLine("Press key to exit")
        Console.ReadLine()
        ipcon.Disconnect()
    End Sub
End Module

API

Da Visual Basic .NET nicht mehrere Rückgabewerte direkt unterstützt, wird das ByRef Schlüsselwort genutzt um mehrere Werte von einer Funktion zurückzugeben.

Alle folgend aufgelisteten Funktionen und Prozeduren sind Thread-sicher.

Grundfunktionen

Class BrickletSegmentDisplay4x7V2(ByVal uid As String, ByVal ipcon As IPConnection)

Erzeugt ein Objekt mit der eindeutigen Geräte ID uid:

Dim segmentDisplay4x7V2 As New BrickletSegmentDisplay4x7V2("YOUR_DEVICE_UID", ipcon)

Dieses Objekt kann benutzt werden, nachdem die IP Connection verbunden ist (siehe Beispiele oben).

Sub BrickletSegmentDisplay4x7V2.SetSegments(ByVal digit0() As Boolean, ByVal digit1() As Boolean, ByVal digit2() As Boolean, ByVal digit3() As Boolean, ByVal colon() As Boolean, ByVal tick As Boolean)

Setzt die einzelnen Segmente des Segment Display 4x7 Bricklet 2.0 Segment für Segment.

Die Daten sind aufgeteilt in die vier Ziffern (digit0-3), dem Doppelpunkt (colon) und dem Hochkomma (tick).

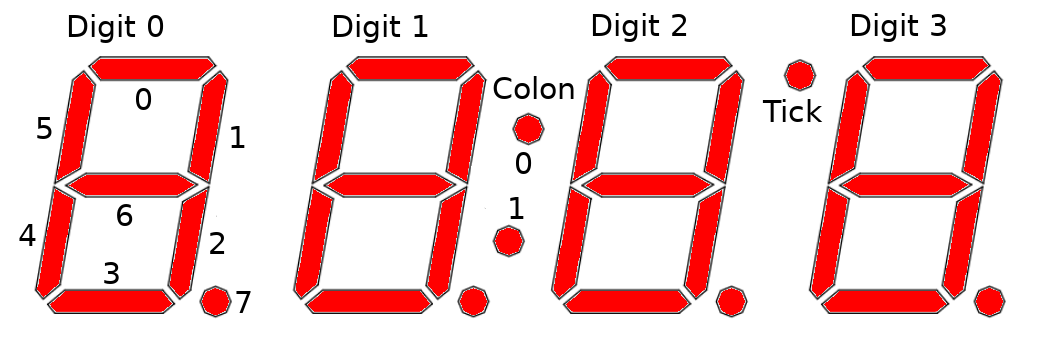

Die Indizes der Segmente in den Ziffern und dem Doppelpunkt sind wie folgt aufgeteilt:

Indizes der Segmente
Sub BrickletSegmentDisplay4x7V2.GetSegments(ByRef digit0() As Boolean, ByRef digit1() As Boolean, ByRef digit2() As Boolean, ByRef digit3() As Boolean, ByRef colon() As Boolean, ByRef tick As Boolean)

Gibt die Segmentdaten zurück, wie von SetSegments() gesetzt.

Sub BrickletSegmentDisplay4x7V2.SetBrightness(ByVal brightness As Byte)

Die Helligkeit kann zwischen 0 (dunkel) und 7 (hell) gesetzt werden.

Der Standardwert ist 7.

Function BrickletSegmentDisplay4x7V2.GetBrightness() As Byte

Gibt die Helligkeit zurück, wie von SetBrightness() gesetzt.

Sub BrickletSegmentDisplay4x7V2.SetNumericValue(ByVal value() As Short)

Setzt einen numerischen Wert für jede Ziffer. Die Werte können zwischen -2 und 15 seien. Die Werte repräsentieren:

  • -2: Minuszeichen
  • -1: Leerstelle
  • 0-9: 0-9
  • 10: A
  • 11: b
  • 12: C
  • 13: d
  • 14: E
  • 15: F

Beispiel: Ein Aufruf mit [-2, -1, 4, 2] erzeugt eine Anzeige auf dem Display von "- 42".

Sub BrickletSegmentDisplay4x7V2.SetSelectedSegment(ByVal segment As Byte, ByVal value As Boolean)

Aktiviert/deaktiviert ein selektiertes Segment.

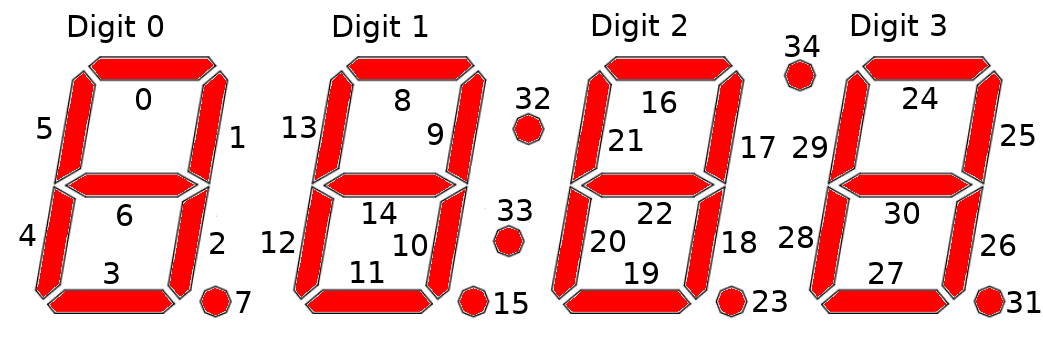

Die Indizes sind wie folgt aufgeteilt:

Indizes für einzeln selektierte Segmente
Function BrickletSegmentDisplay4x7V2.GetSelectedSegment(ByVal segment As Byte) As Boolean

Gibt den Wert eines einzelnen Segments zurück.

Fortgeschrittene Funktionen

Sub BrickletSegmentDisplay4x7V2.StartCounter(ByVal valueFrom As Short, ByVal valueTo As Short, ByVal increment As Short, ByVal length As Long)

Starter einen Zähler mit dem from Wert der bis zum to Wert zählt mit einer Schrittweite von increment. Das Argument length gibt die Pause zwischen den Erhöhungen in ms an.

Beispiel: Wenn from auf 0, to auf 100, increment auf 1 und length auf 1000 gesetzt wird, wird ein Zähler gestartet der von 0 bis 100 zählt mit Rate von einer Sekunde zwischen jeder Erhöhung.

Der Maximalwert für from, to und increment ist 9999, der Minimalwert ist -999.

Wenn increment negativ ist läuft der Zähler rückwärts.

Der Zähler kann jederzeit durch einen Aufruf von SetSegments() oder SetNumericValue() gestoppt werden.

Function BrickletSegmentDisplay4x7V2.GetCounterValue() As Integer

Gibt den aktuellen Zählerstand zurück der auf der Anzeige angezeigt wird.

Wenn kein Zähler läuft wird eine 0 zurückgegeben.

Function BrickletSegmentDisplay4x7V2.GetAPIVersion() As Byte()

Gibt die Version der API Definition (Major, Minor, Revision) zurück, die diese API Bindings implementieren. Dies ist weder die Release-Version dieser API Bindings noch gibt es in irgendeiner Weise Auskunft über den oder das repräsentierte(n) Brick oder Bricklet.

Function BrickletSegmentDisplay4x7V2.GetResponseExpected(ByVal functionId As Byte) As Boolean

Gibt das Response-Expected-Flag für die Funktion mit der angegebenen Funktions IDs zurück. Es ist true falls für die Funktion beim Aufruf eine Antwort erwartet wird, false andernfalls.

Für Getter-Funktionen ist diese Flag immer gesetzt und kann nicht entfernt werden, da diese Funktionen immer eine Antwort senden. Für Konfigurationsfunktionen für Callbacks ist es standardmäßig gesetzt, kann aber entfernt werden mittels SetResponseExpected(). Für Setter-Funktionen ist es standardmäßig nicht gesetzt, kann aber gesetzt werden.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Siehe SetResponseExpected() für die Liste der verfügbaren Funktions ID Konstanten für diese Funktion.

Sub BrickletSegmentDisplay4x7V2.SetResponseExpected(ByVal functionId As Byte, ByVal responseExpected As Boolean)

Ändert das Response-Expected-Flag für die Funktion mit der angegebenen Funktion IDs. Diese Flag kann nur für Setter-Funktionen (Standardwert: false) und Konfigurationsfunktionen für Callbacks (Standardwert: true) geändert werden. Für Getter-Funktionen ist das Flag immer gesetzt.

Wenn das Response-Expected-Flag für eine Setter-Funktion gesetzt ist, können Timeouts und andere Fehlerfälle auch für Aufrufe dieser Setter-Funktion detektiert werden. Das Gerät sendet dann eine Antwort extra für diesen Zweck. Wenn das Flag für eine Setter-Funktion nicht gesetzt ist, dann wird keine Antwort vom Gerät gesendet und Fehler werden stillschweigend ignoriert, da sie nicht detektiert werden können.

Die folgenden Funktions ID Konstanten sind für diese Funktion verfügbar:

  • BrickletSegmentDisplay4x7V2.FUNCTION_SET_SEGMENTS = 1
  • BrickletSegmentDisplay4x7V2.FUNCTION_SET_BRIGHTNESS = 3
  • BrickletSegmentDisplay4x7V2.FUNCTION_SET_NUMERIC_VALUE = 5
  • BrickletSegmentDisplay4x7V2.FUNCTION_SET_SELECTED_SEGMENT = 6
  • BrickletSegmentDisplay4x7V2.FUNCTION_START_COUNTER = 8
  • BrickletSegmentDisplay4x7V2.FUNCTION_SET_WRITE_FIRMWARE_POINTER = 237
  • BrickletSegmentDisplay4x7V2.FUNCTION_SET_STATUS_LED_CONFIG = 239
  • BrickletSegmentDisplay4x7V2.FUNCTION_RESET = 243
  • BrickletSegmentDisplay4x7V2.FUNCTION_WRITE_UID = 248
Sub BrickletSegmentDisplay4x7V2.SetResponseExpectedAll(ByVal responseExpected As Boolean)

Ändert das Response-Expected-Flag für alle Setter-Funktionen und Konfigurationsfunktionen für Callbacks diese Gerätes.

Sub BrickletSegmentDisplay4x7V2.GetSPITFPErrorCount(ByRef errorCountAckChecksum As Long, ByRef errorCountMessageChecksum As Long, ByRef errorCountFrame As Long, ByRef errorCountOverflow As Long)

Gibt die Anzahl der Fehler die während der Kommunikation zwischen Brick und Bricklet aufgetreten sind zurück.

Die Fehler sind aufgeteilt in

  • ACK-Checksummen Fehler,
  • Message-Checksummen Fehler,
  • Framing Fehler und
  • Overflow Fehler.

Die Fehlerzähler sind für Fehler die auf der Seite des Bricklets auftreten. Jedes Brick hat eine ähnliche Funktion welche die Fehler auf Brickseite ausgibt.

Function BrickletSegmentDisplay4x7V2.SetBootloaderMode(ByVal mode As Byte) As Byte

Setzt den Bootloader-Modus und gibt den Status zurück nachdem die Modusänderungsanfrage bearbeitet wurde.

Mit dieser Funktion ist es möglich vom Bootloader- in den Firmware-Modus zu wechseln und umgekehrt. Ein Welchsel vom Bootlodaer- in der den Firmware-Modus ist nur möglich wenn Entry-Funktion, Device Identifier und CRC vorhanden und korrekt sind.

Diese Funktion wird vom Brick Viewer während des flashens benutzt. In einem normalem Nutzerprogramm sollte diese Funktion nicht benötigt werden.

Die folgenden Konstanten sind für diese Funktion verfügbar:

  • BrickletSegmentDisplay4x7V2.BOOTLOADER_MODE_BOOTLOADER = 0
  • BrickletSegmentDisplay4x7V2.BOOTLOADER_MODE_FIRMWARE = 1
  • BrickletSegmentDisplay4x7V2.BOOTLOADER_MODE_BOOTLOADER_WAIT_FOR_REBOOT = 2
  • BrickletSegmentDisplay4x7V2.BOOTLOADER_MODE_FIRMWARE_WAIT_FOR_REBOOT = 3
  • BrickletSegmentDisplay4x7V2.BOOTLOADER_MODE_FIRMWARE_WAIT_FOR_ERASE_AND_REBOOT = 4
  • BrickletSegmentDisplay4x7V2.BOOTLOADER_STATUS_OK = 0
  • BrickletSegmentDisplay4x7V2.BOOTLOADER_STATUS_INVALID_MODE = 1
  • BrickletSegmentDisplay4x7V2.BOOTLOADER_STATUS_NO_CHANGE = 2
  • BrickletSegmentDisplay4x7V2.BOOTLOADER_STATUS_ENTRY_FUNCTION_NOT_PRESENT = 3
  • BrickletSegmentDisplay4x7V2.BOOTLOADER_STATUS_DEVICE_IDENTIFIER_INCORRECT = 4
  • BrickletSegmentDisplay4x7V2.BOOTLOADER_STATUS_CRC_MISMATCH = 5
Function BrickletSegmentDisplay4x7V2.GetBootloaderMode() As Byte

Gibt den aktuellen Bootloader-Modus zurück, siehe SetBootloaderMode().

Die folgenden Konstanten sind für diese Funktion verfügbar:

  • BrickletSegmentDisplay4x7V2.BOOTLOADER_MODE_BOOTLOADER = 0
  • BrickletSegmentDisplay4x7V2.BOOTLOADER_MODE_FIRMWARE = 1
  • BrickletSegmentDisplay4x7V2.BOOTLOADER_MODE_BOOTLOADER_WAIT_FOR_REBOOT = 2
  • BrickletSegmentDisplay4x7V2.BOOTLOADER_MODE_FIRMWARE_WAIT_FOR_REBOOT = 3
  • BrickletSegmentDisplay4x7V2.BOOTLOADER_MODE_FIRMWARE_WAIT_FOR_ERASE_AND_REBOOT = 4
Sub BrickletSegmentDisplay4x7V2.SetWriteFirmwarePointer(ByVal pointer As Long)

Setzt den Firmware-Pointer für WriteFirmware(). Der Pointer muss um je 64 Byte erhöht werden. Die Daten werden alle 4 Datenblöcke in den Flash geschrieben (4 Datenblöcke entsprechen einer Page mit 256 Byte).

Diese Funktion wird vom Brick Viewer während des flashens benutzt. In einem normalem Nutzerprogramm sollte diese Funktion nicht benötigt werden.

Function BrickletSegmentDisplay4x7V2.WriteFirmware(ByVal data() As Byte) As Byte

Schreibt 64 Bytes Firmware an die Position die vorher von SetWriteFirmwarePointer() gesetzt wurde. Die Firmware wird alle 4 Datenblöcke in den Flash geschrieben.

Eine Firmware kann nur im Bootloader-Mode geschrieben werden.

Diese Funktion wird vom Brick Viewer während des flashens benutzt. In einem normalem Nutzerprogramm sollte diese Funktion nicht benötigt werden.

Sub BrickletSegmentDisplay4x7V2.SetStatusLEDConfig(ByVal config As Byte)

Setzt die Konfiguration der Status-LED. Standardmäßig zeigt die LED die Kommunikationsdatenmenge an. Sie blinkt einmal auf pro 10 empfangenen Datenpaketen zwischen Brick und Bricklet.

Die LED kann auch permanent an/aus gestellt werden oder einen Herzschlag anzeigen.

Wenn das Bricklet sich im Bootlodermodus befindet ist die LED aus.

Die folgenden Konstanten sind für diese Funktion verfügbar:

  • BrickletSegmentDisplay4x7V2.STATUS_LED_CONFIG_OFF = 0
  • BrickletSegmentDisplay4x7V2.STATUS_LED_CONFIG_ON = 1
  • BrickletSegmentDisplay4x7V2.STATUS_LED_CONFIG_SHOW_HEARTBEAT = 2
  • BrickletSegmentDisplay4x7V2.STATUS_LED_CONFIG_SHOW_STATUS = 3
Function BrickletSegmentDisplay4x7V2.GetStatusLEDConfig() As Byte

Gibt die Konfiguration zurück, wie von SetStatusLEDConfig() gesetzt.

Die folgenden Konstanten sind für diese Funktion verfügbar:

  • BrickletSegmentDisplay4x7V2.STATUS_LED_CONFIG_OFF = 0
  • BrickletSegmentDisplay4x7V2.STATUS_LED_CONFIG_ON = 1
  • BrickletSegmentDisplay4x7V2.STATUS_LED_CONFIG_SHOW_HEARTBEAT = 2
  • BrickletSegmentDisplay4x7V2.STATUS_LED_CONFIG_SHOW_STATUS = 3
Function BrickletSegmentDisplay4x7V2.GetChipTemperature() As Short

Gibt die Temperatur in °C, gemessen im Mikrocontroller, aus. Der Rückgabewert ist nicht die Umgebungstemperatur.

Die Temperatur ist lediglich proportional zur echten Temperatur und hat eine hohe Ungenauigkeit. Daher beschränkt sich der praktische Nutzen auf die Indikation von Temperaturveränderungen.

Sub BrickletSegmentDisplay4x7V2.Reset()

Ein Aufruf dieser Funktion setzt das Bricklet zurück. Nach einem Neustart sind alle Konfiguration verloren.

Nach dem Zurücksetzen ist es notwendig neue Objekte zu erzeugen, Funktionsaufrufe auf bestehenden führen zu undefiniertem Verhalten.

Sub BrickletSegmentDisplay4x7V2.WriteUID(ByVal uid As Long)

Schreibt eine neue UID in den Flash. Die UID muss zuerst vom Base58 encodierten String in einen Integer decodiert werden.

Wir empfehlen die Nutzung des Brick Viewers zum ändern der UID.

Function BrickletSegmentDisplay4x7V2.ReadUID() As Long

Gibt die aktuelle UID als Integer zurück. Dieser Integer kann als Base58 encodiert werden um an den üblichen UID-String zu gelangen.

Sub BrickletSegmentDisplay4x7V2.GetIdentity(ByRef uid As String, ByRef connectedUid As String, ByRef position As Char, ByRef hardwareVersion() As Byte, ByRef firmwareVersion() As Byte, ByRef deviceIdentifier As Integer)

Gibt die UID, die UID zu der das Bricklet verbunden ist, die Position, die Hard- und Firmware Version sowie den Device Identifier zurück.

Die Position kann 'a', 'b', 'c' oder 'd' sein.

Eine Liste der Device Identifier Werte ist hier zu finden. Es gibt auch eine Konstante für den Device Identifier dieses Bricklets.

Callbacks

Callbacks können registriert werden um zeitkritische oder wiederkehrende Daten vom Gerät zu erhalten. Die Registrierung erfolgt indem eine Prozedur einem Callback Property des Geräte Objektes zugewiesen wird:

Sub MyCallback(ByVal sender As BrickletSegmentDisplay4x7V2, ByVal value As Short)
    Console.WriteLine("Value: {0}", value)
End Sub

AddHandler segmentDisplay4x7V2.ExampleCallback, AddressOf MyCallback

Die verfügbaren Callback Properties und ihre Parametertypen werden weiter unten beschrieben.

Bemerkung

Callbacks für wiederkehrende Ereignisse zu verwenden ist immer zu bevorzugen gegenüber der Verwendung von Abfragen. Es wird weniger USB-Bandbreite benutzt und die Latenz ist erheblich geringer, da es keine Paketumlaufzeit gibt.

Event BrickletSegmentDisplay4x7V2.CounterFinishedCallback(ByVal sender As BrickletSegmentDisplay4x7V2)

Diese Callback wird ausgelöst wenn der Zähler (siehe StartCounter()) fertig ist.

Konstanten

Const BrickletSegmentDisplay4x7V2.DEVICE_IDENTIFIER

Diese Konstante wird verwendet um ein Segment Display 4x7 Bricklet 2.0 zu identifizieren.

Die GetIdentity() Funktion und der EnumerateCallback Callback der IP Connection haben ein deviceIdentifier Parameter um den Typ des Bricks oder Bricklets anzugeben.

Const BrickletSegmentDisplay4x7V2.DEVICE_DISPLAY_NAME

Diese Konstante stellt den Anzeigenamen eines Segment Display 4x7 Bricklet 2.0 dar.
