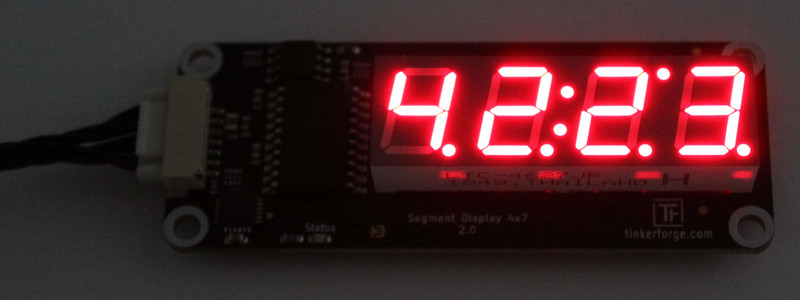

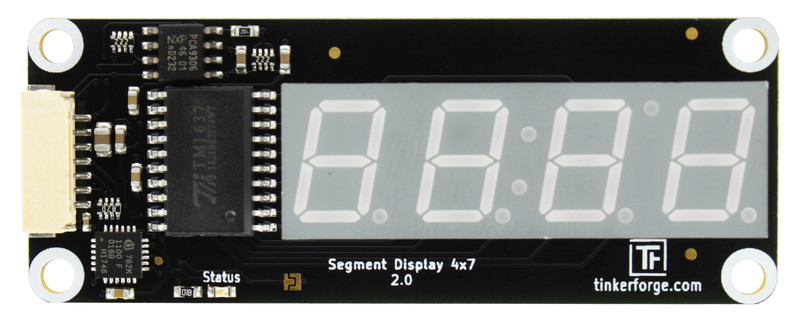

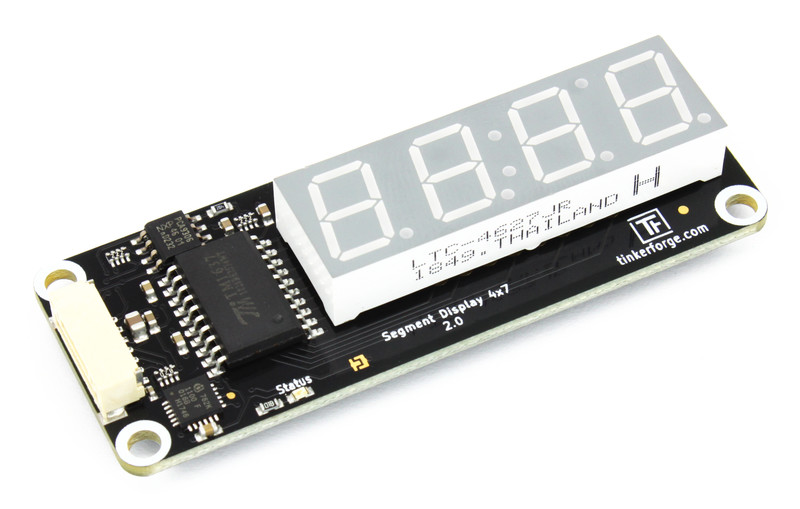

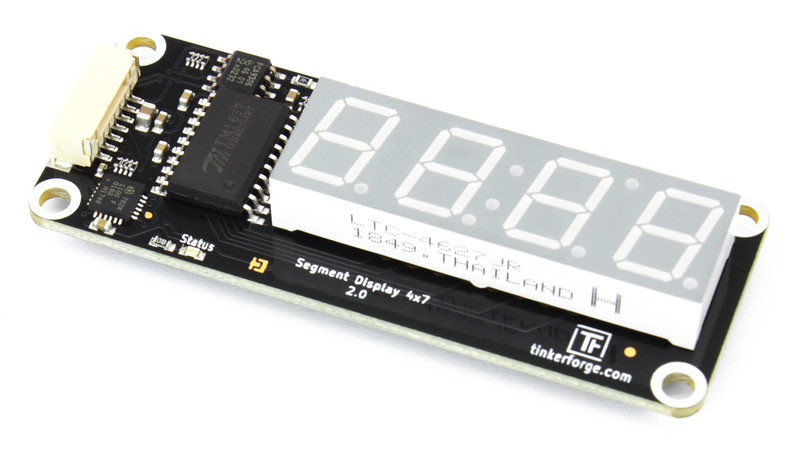

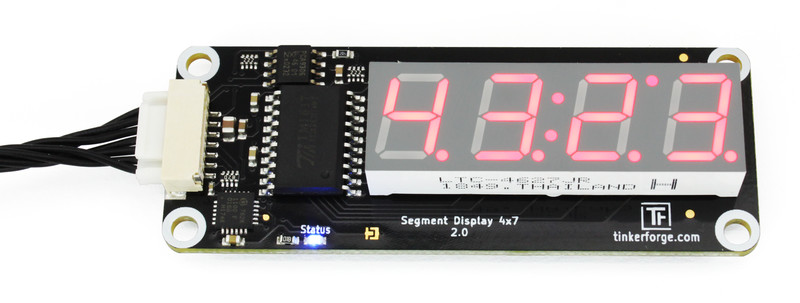

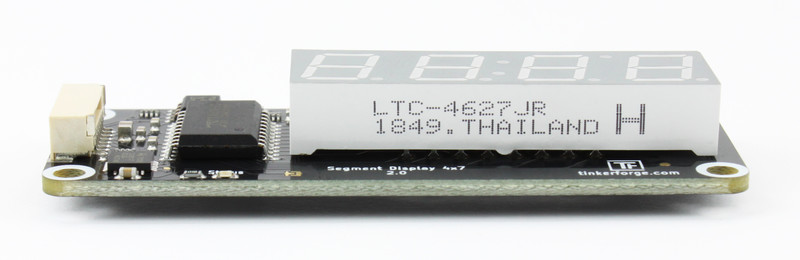

Segment Display 4x7 Bricklet 2.0¶

Features¶

• Vier 7-Segment Anzeigen

• Schaltbarer Punkt pro Anzeige, Doppelpunkt und Hochkomma

• Helligkeit der Segmente konfigurierbar

• Konfigurierbare Zähler Funktion

Beschreibung¶

Das Segment Display 4x7 Bricklet 2.0 kann genutzt werden um vier 7-Segment-Anzeigen und einen Doppelpunkt über Bricks zu steuern. Jedes der 29 Segmente kann eigenständig geschaltet werden. Es ist zusätzlich möglich die Helligkeit der Segmente einzustellen. Neben der Möglichkeit des Schaltens einzelner Segmente bietet die API auch einen Anwender-konfigurierbaren Zähler.

Technische Spezifikation¶

Ressourcen¶

• TM1637 Datenblatt (Download)

• LTC-4627JR Datenblatt (Download)

• Schaltplan (Download)

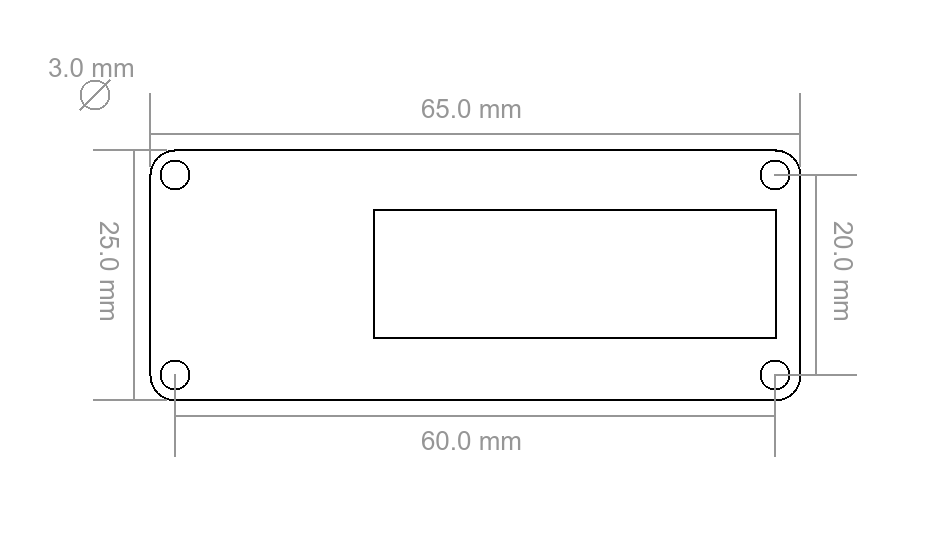

• Umriss und Bohrplan (Download)

• Quelltexte und Platinenlayout (Download)

• 3D Modell (Online ansehen | Download: STEP, FreeCAD)

Erster Test¶

Um ein Segment Display 4x7 Bricklet 2.0 testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Segment Display 4x7 Bricklet 2.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden.

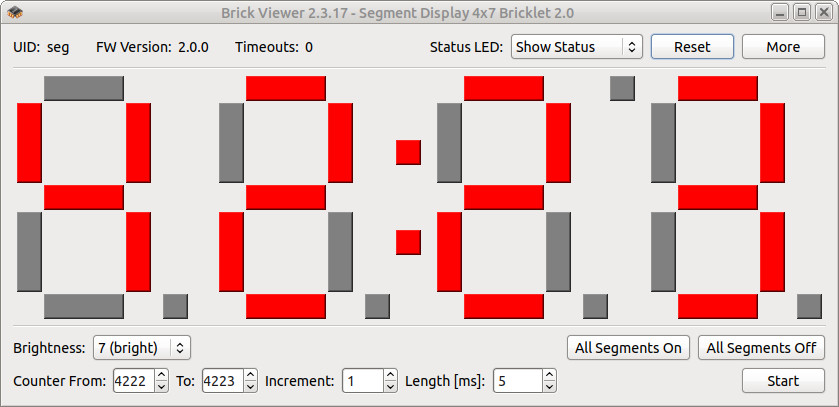

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Segment Display 4x7 Bricklet 2.0" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert können die einzelnen Segmente nun ein-/ausgeschaltet werden.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Segment Display 4x7 Bricklet 2.0 und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse¶

Ein laser-geschnittenes Gehäuse für das Segment Display 4x7 Bricklet 2.0 ist verfügbar.

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

• Schraube Bricklet an Oberteil mit Abstandshalter von unten und den langen Schrauben von oben,

• baue Seitenteile auf,

• stecke zusammengebaute Seitenteile in Oberteil und

• schraube Unterteil auf unteren Abstandshalter.

Im folgenden befindet sich eine Explosionszeichnung des Segment Display 4x7 Bricklet-Gehäuse:

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
