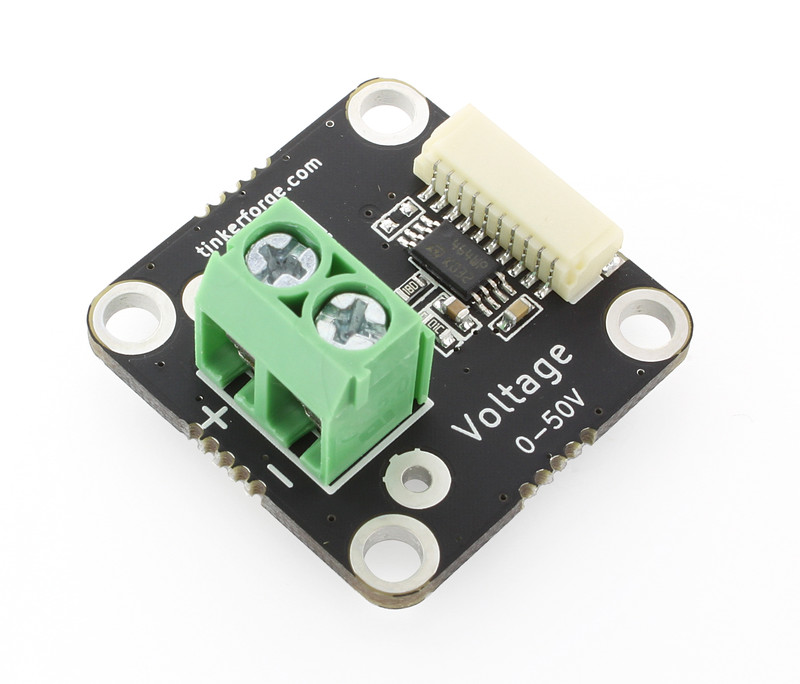

Voltage Bricklet

Bemerkung

Das Voltage Bricklet ist abgekündigt und wird nicht mehr verkauft. Als Ersatz wird das Analog In Bricklet 3.0 empfohlen.

Features

  • Misst Spannungen bis zu 50V (DC)
  • Ausgabe in 1mV Schritten (12Bit Auflösung)

Beschreibung

Mit dem Voltage Bricklet können Bricks Spannungen messen. Über eine Schraubklemme wird das Bricklet mit der zu messenden Spannung verbunden. Der Messbereich beträgt 0-50V (DC). Die gemessene Spannung kann direkt in Volt ausgelesen werden. Zusätzlich können Events definiert werden die ausgelöst werden wenn eine bestimmte Spannung über- oder unterschritten wird.

Technische Spezifikation

Eigenschaft Wert
Sensor Spannungsteiler mit Faktor 0,0625
Stromverbrauch 1mA

Spannung 0V - 50V (DC) in 1mV Schritten, 12Bit Auflösung

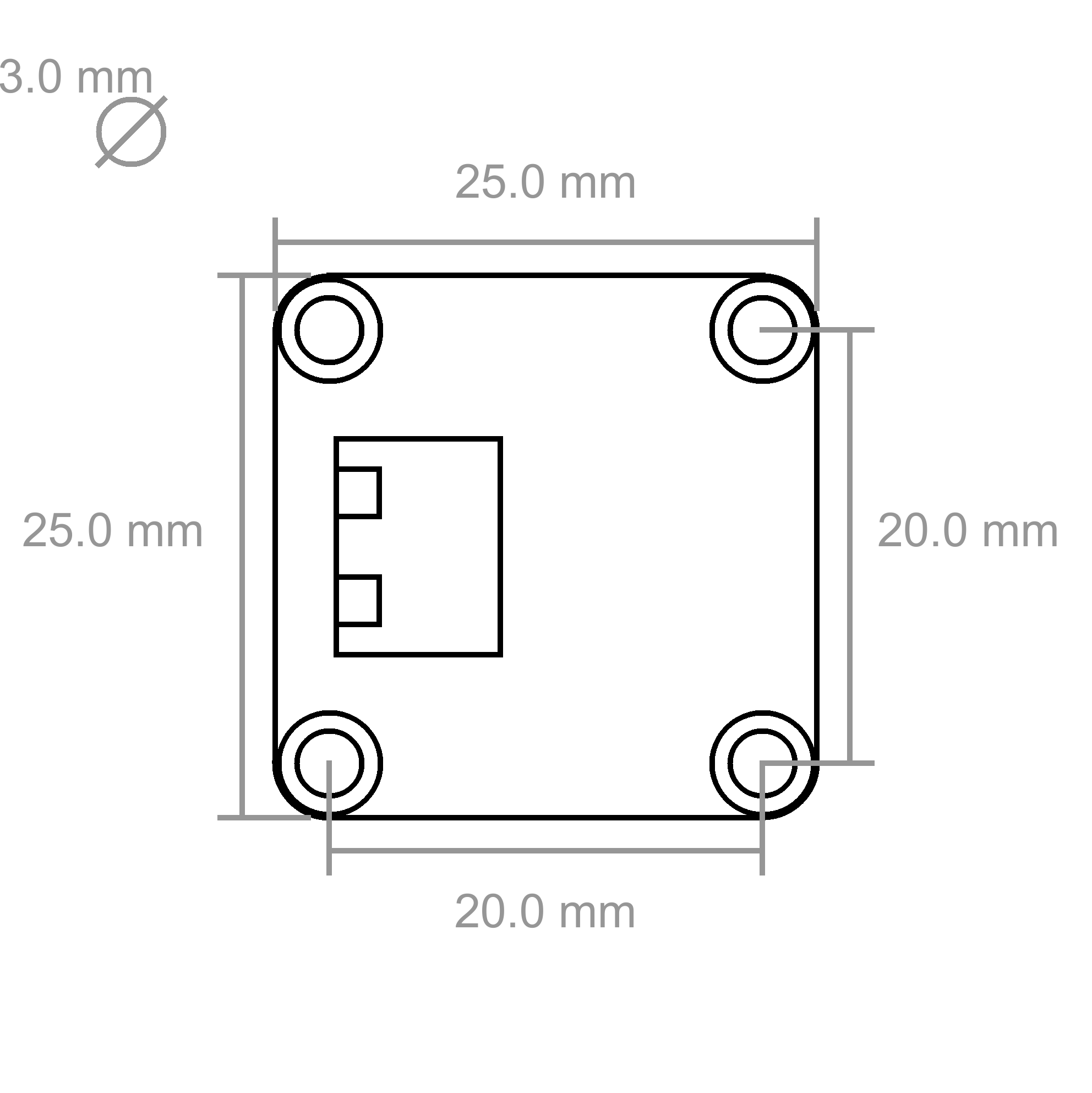

Abmessungen (B x T x H) 25 x 25 x 14mm (0,98 x 0,98 x 0,55")
Gewicht 4g

Ressourcen

Erster Test

Um ein Voltage Bricklet testen zu können müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Voltage Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden. Als nächstes muss noch eine Spannungsquelle mit dem Bricklet Verbunden werden. Zum Beispiel eine Batterie wie im folgenden Bild.

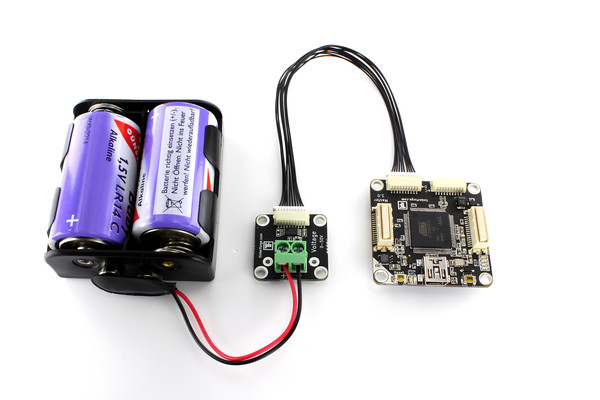

Voltage Bricklet mit Batterie verbunden mit Master Brick

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Voltage Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird die gemessene Spannung angezeigt. Der Graph gibt den zeitlichen Verlauf der Spannung wieder.

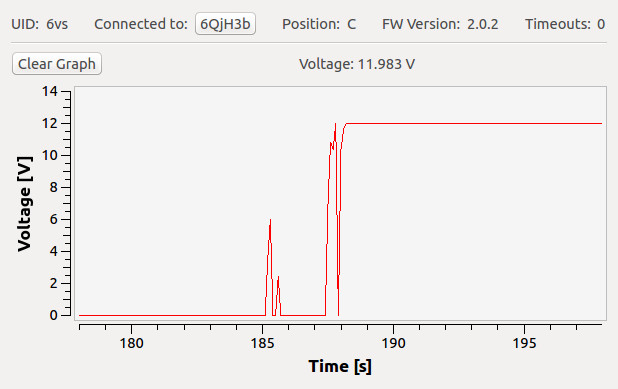

Voltage Bricklet im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Voltage Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
