Current12 Bricklet¶

Features¶

• Misst elektrische Ströme bis zu 12,5A

• Misst die Stromrichtung

• Ausgabe in 1mA Schritten (12Bit Auflösung)

Beschreibung¶

Mit dem Current12 Bricklet können Bricks bidirektional Ströme bis zu 12,5A messen. Der gemessene Strom kann direkt in Ampere ausgelesen werden. Mit konfigurierbaren Events ist es möglich auf Stromänderungen zu reagieren ohne die Werte laufend abzufragen (kein Polling notwendig).

Mittels einer bidirektionale Strommessungen kann z.B. zwischen Laden und Entladen eines Akkus unterschieden werden.

Technische Spezifikation¶

Ressourcen¶

• ACS711 Datenblatt (Download)

• Schaltplan (Download)

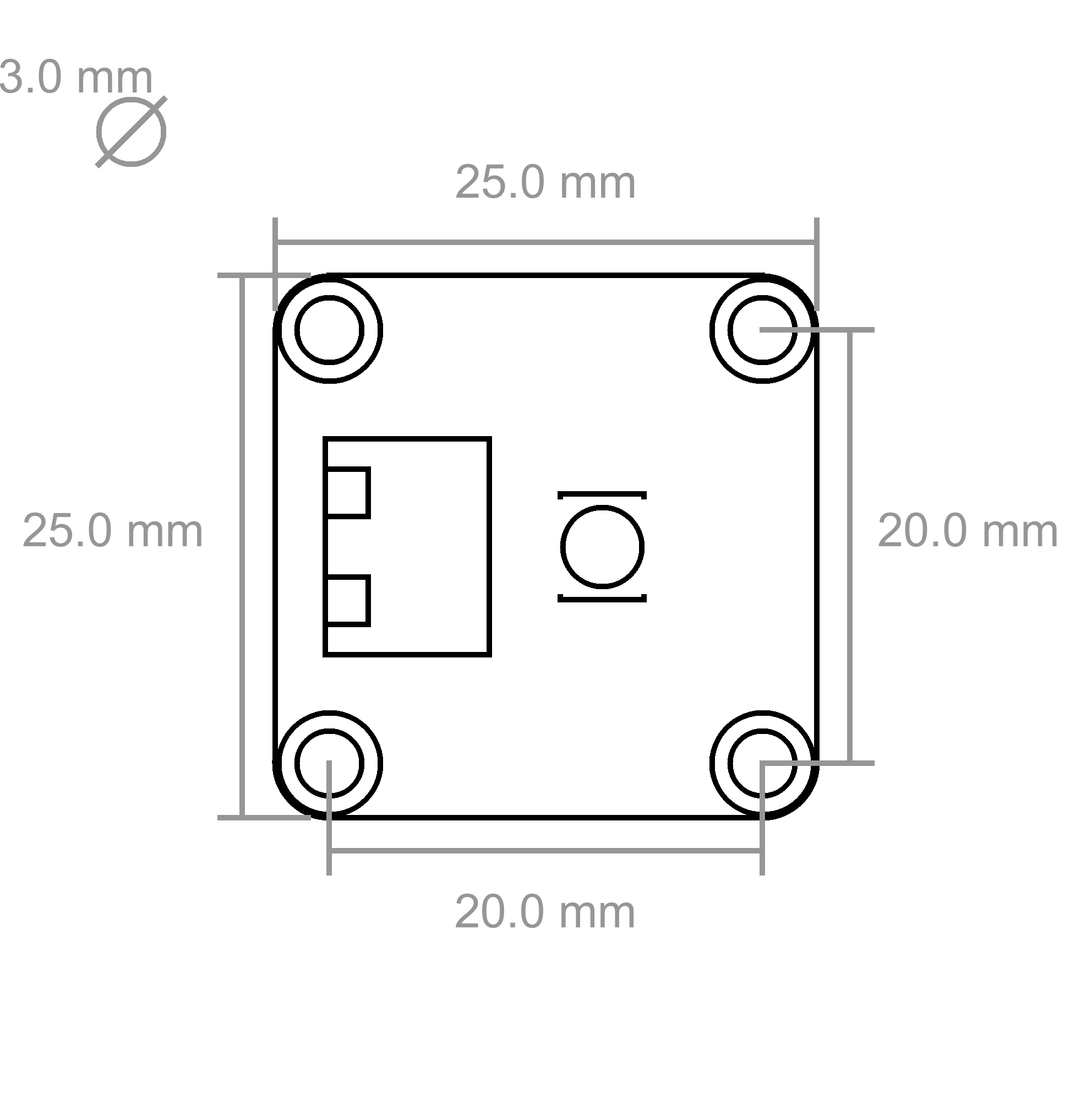

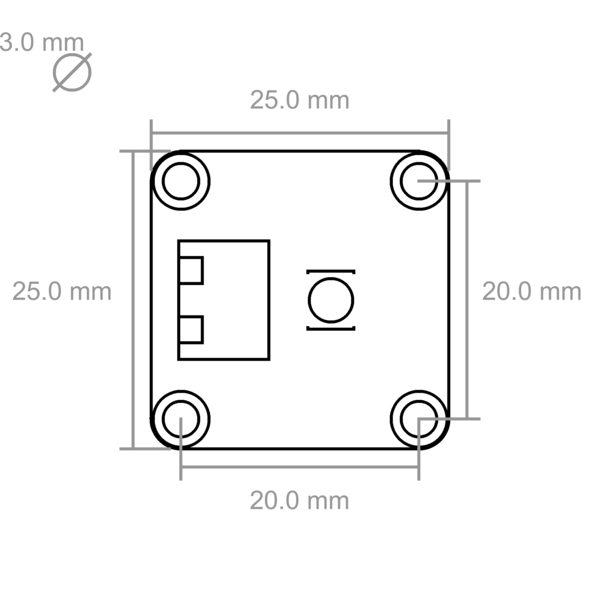

• Umriss und Bohrplan (Download)

• Quelltexte und Platinenlayout (Download)

Erster Test¶

Um ein Current12 Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

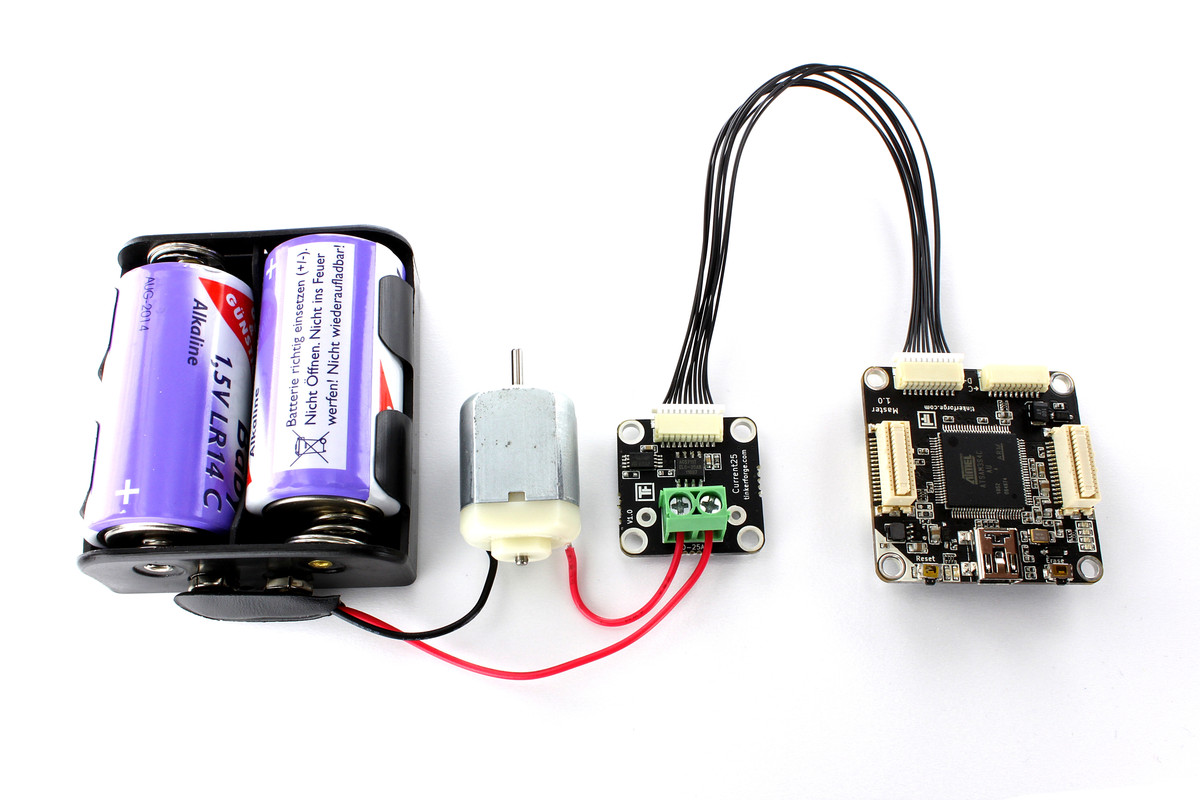

Als nächstes muss das Current12 Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden. Als nächstes muss noch ein Verbraucher und eine Stromquelle in Reihe mit der Bricklet in Reihe verbunden werden. Zum Beispiel einen Motor und eine Batterie wie im folgenden Bild.

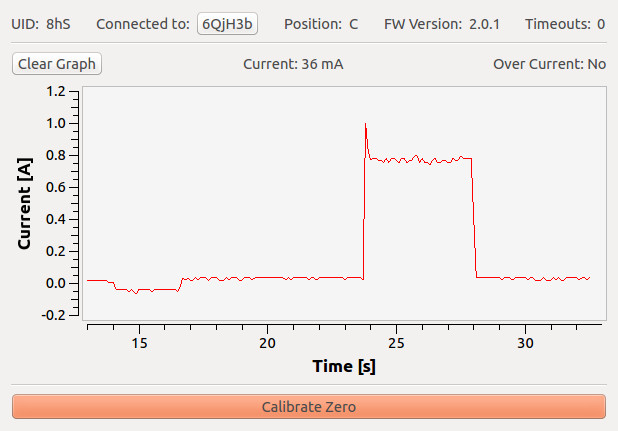

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Current12 Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird die Stromaufnahme des Motors angezeigt. Der Graph gibt den zeitlichen Verlauf der Stromaufnahme wieder.

Der Screenshot zeigt eine hohe Spitze. Diese wird durch das Anfahren des Motors beim Anschließen der Batterie verursacht.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Current12 Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
