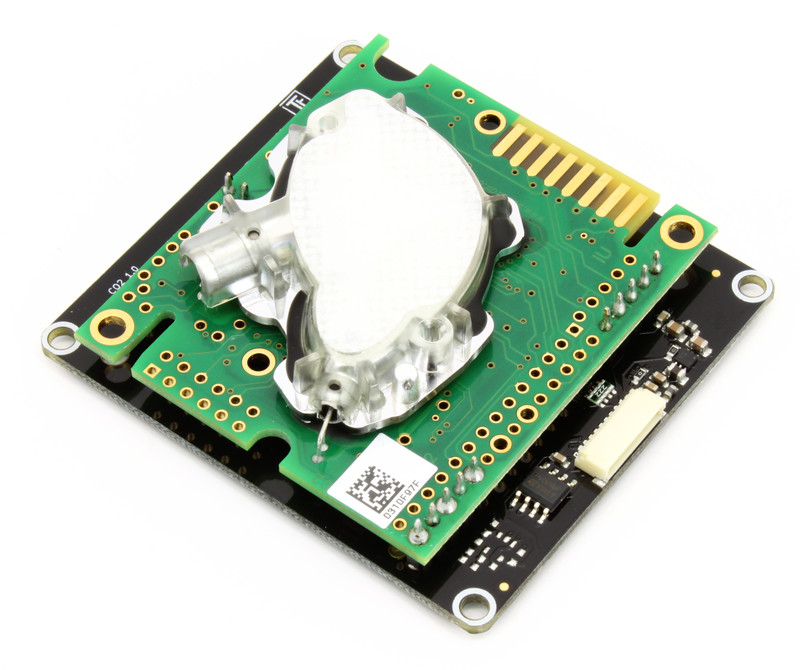

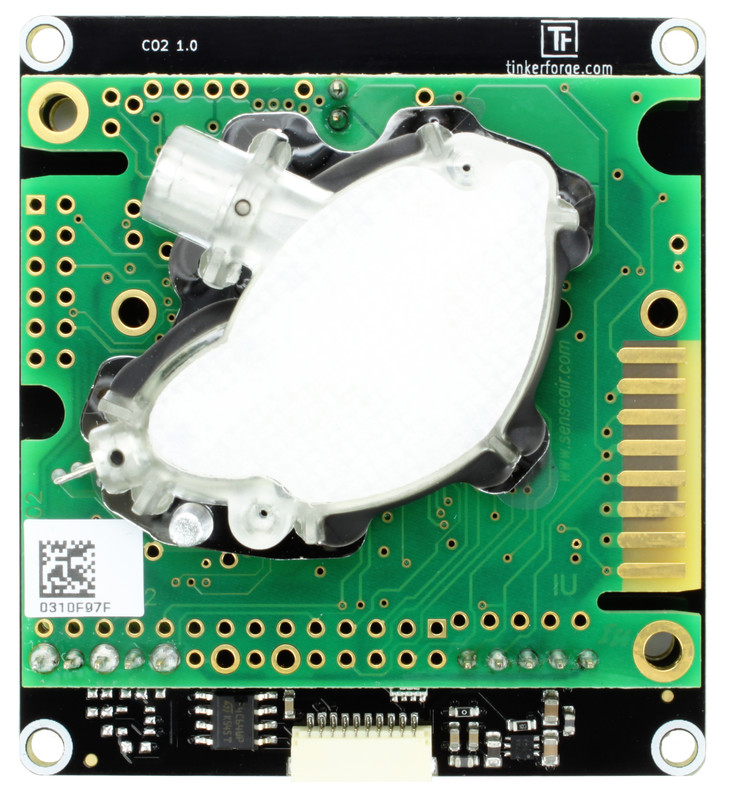

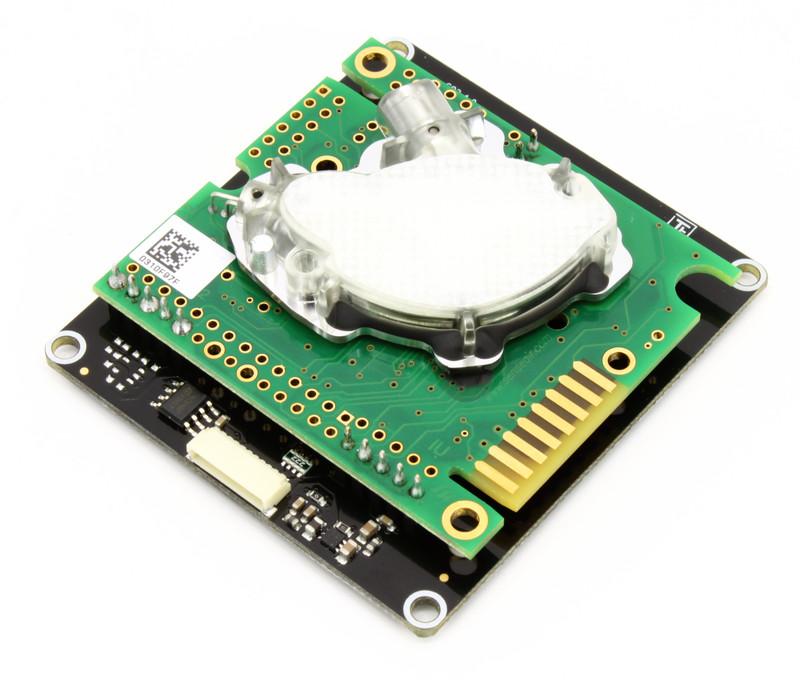

CO2 Bricklet¶

Features¶

• Misst CO2 Konzentration von 0 bis 10000ppm (Teile pro Million)

• Hohe Genauigkeit von ±30ppm (gesamter Messbereich) und ±3% (Messwert)

Beschreibung¶

Mit dem CO2 Bricklet können Bricks die CO2 Konzentration der Luft messen. Die gemessene CO2 Konzentration kann in ppm ausgelesen werden. Mit konfigurierbaren Events ist es möglich auf CO2 Konzentrationsänderungen zu reagieren ohne die Werte laufend abzufragen (kein Polling notwendig).

Dieses Bricklet kann z.B. für automatische Lüftungssteuerung und Umweltdatenmessung genutzt werden.

Technische Spezifikation¶

Ressourcen¶

• SenseAir K30 Datenblatt (Download)

• Schaltplan (Download)

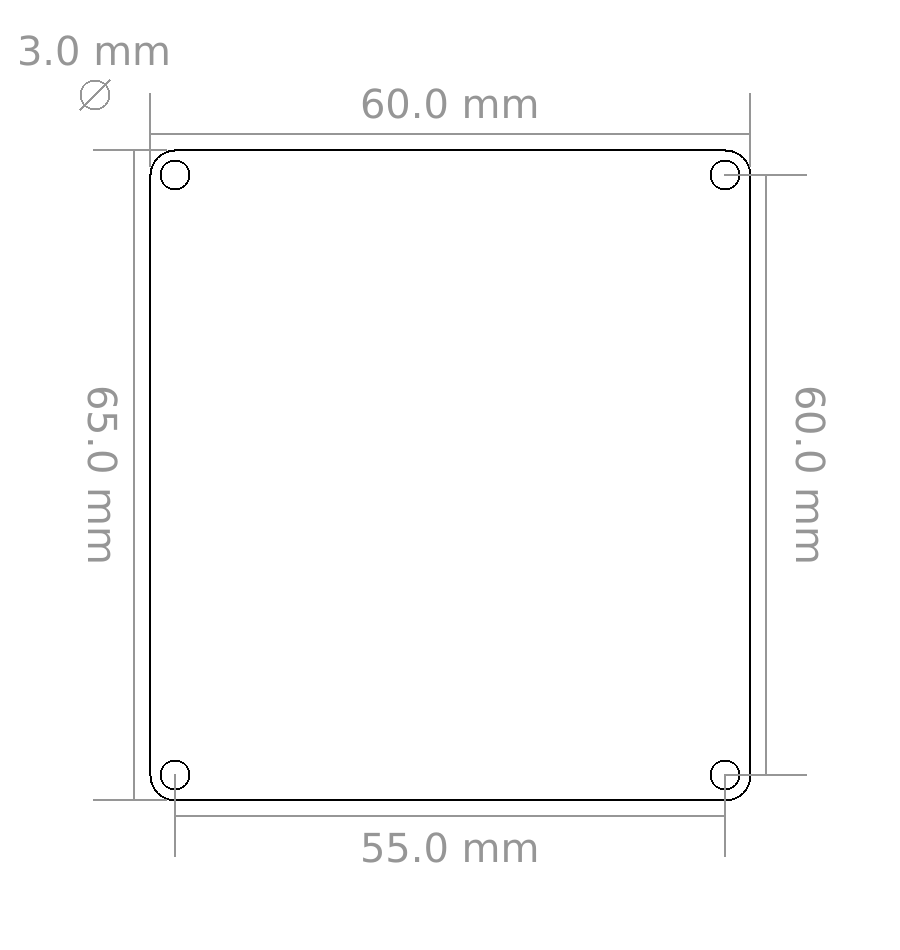

• Umriss und Bohrplan (Download)

• Quelltexte und Platinenlayout (Download)

• 3D Modell (Online ansehen | Download: STEP, FreeCAD)

Erster Test¶

Um ein CO2 Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das CO2 Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.

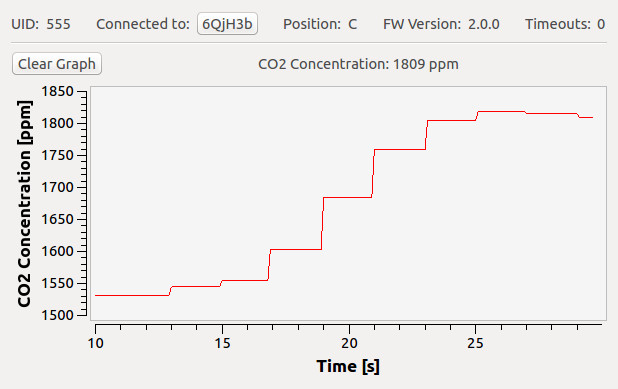

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "CO2 Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert sollte der Tab wie im folgenden Bild aussehen.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des CO2 Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
