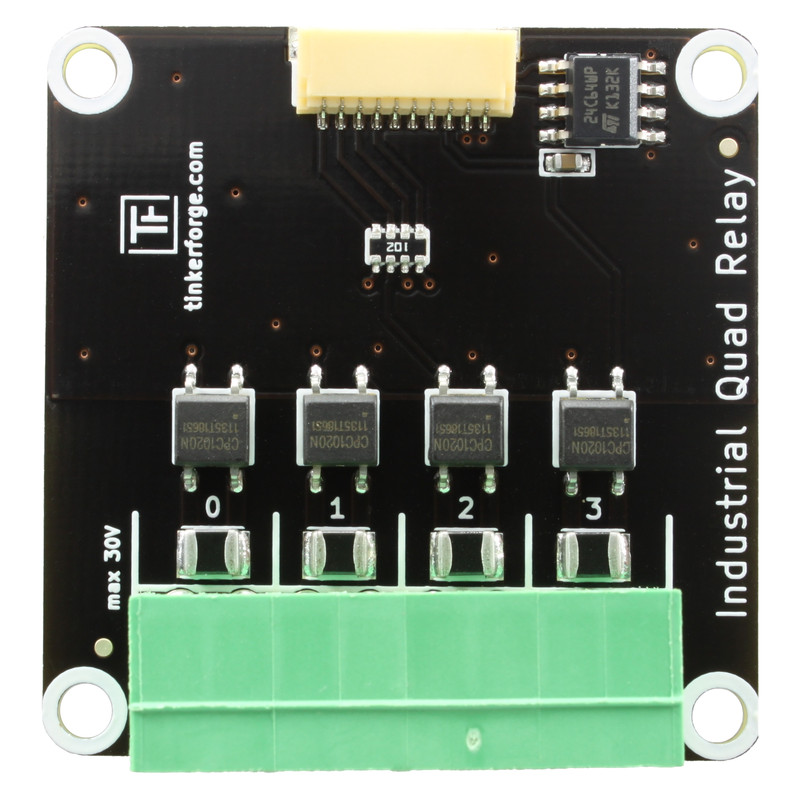

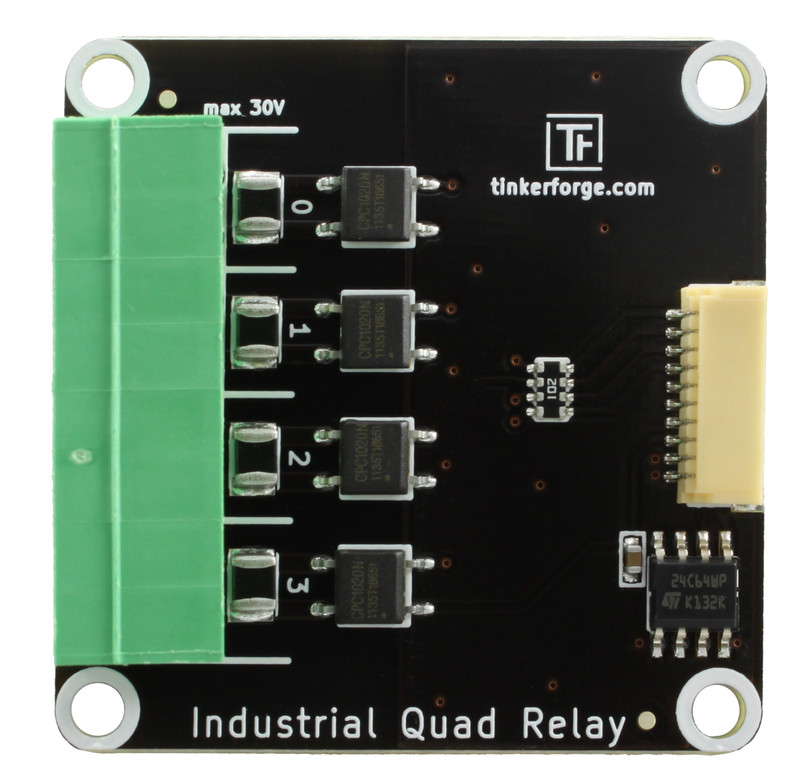

Industrial Quad Relay Bricklet

Bemerkung

Das Industrial Quad Relay Bricklet ist abgekündigt und wird nicht mehr verkauft. Als Ersatz wird das Industrial Quad Relay Bricklet 2.0 empfohlen.

Features

  • 4 Solid State Relais
  • Schaltet bis zu 30V mit 1,2A
  • Galvanisch getrennt
  • Gruppierbar

Beschreibung

Das Industrial Quad Relay Bricklet kann benutzt werden um Bricks mit vier galvanisch getrennten Solid State Relais zu erweitern. Jedes Relais kann bis zu 1,2 Ampere mit 30 Volt schalten. Die Isolierung des Ausgangs erlaubt eine Nutzung ohne eine direkte elektrische Verbindung, so dass Masseschleifen vermieden werden können und eine zusätzliche Sicherheit gewährleistet wird.

Typische Anwendungen lassen sich in der Steuerung von industriellen Produkten, wie z.B. SPS oder Frequenzumrichter, finden. Darüber hinaus ist eine Nutzung in Bereichen, bei denen verschiedene Massepotentiale nicht verbunden werden dürfen sinnvoll.

Wenn mehr als vier Relais benötigt werden kann ein weiteres Industrial Quad Relay Bricklet mit angeschlossen und gruppiert werden. Anschließend ist es möglich 8 Relais simultan zu setzen anstatt zwei mal 4 Relais hintereinander zu setzen. Die Gruppierung kann nur pro Brick erfolgen, so dass an einem Master Brick maximal 4, an anderen Bricks 2 Industrial Bricklets gruppiert werden können.

Technische Spezifikation

Eigenschaft Wert
Solid State Relais CPC1020N
Stromverbrauch 2mA (pro Relais)

Ausgangstyp Vier galvanisch getrennte Solid State Relais
Maximaler Schaltstrom 1,2A
Maximale Schaltspannung 30V
Isolation 1500Vrms (Datenblattangabe)

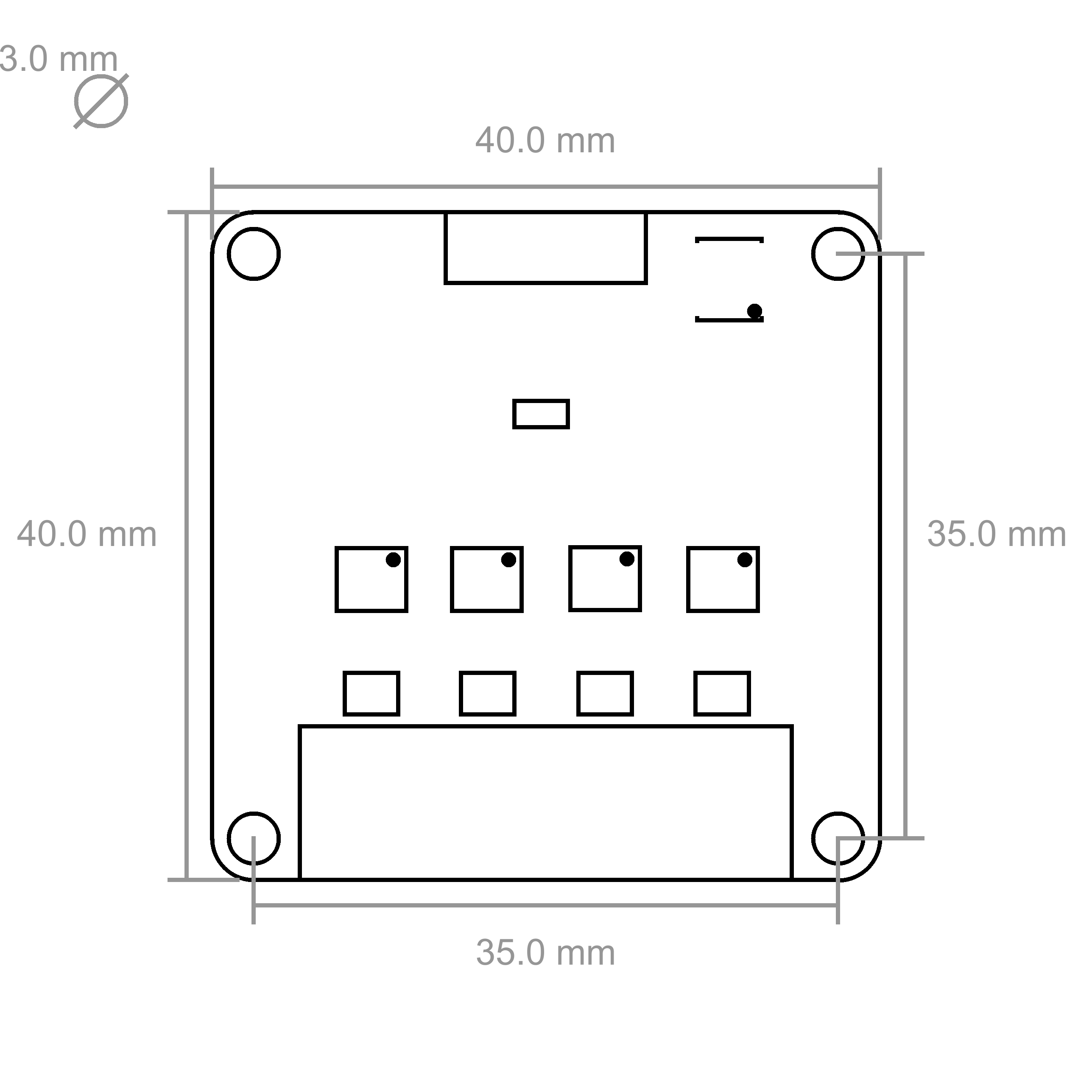

Abmessungen (B x T x H) 40 x 40 x 11mm (1,57 x 1,57 x 0,43")
Gewicht 8g

Ressourcen

Anschlussmöglichkeit

Das Industrial Quad Relay Bricklet besitzt eine 8 Pol Anschlussklemme. Das nachfolgende Bild erklärt die Pinbelegung:

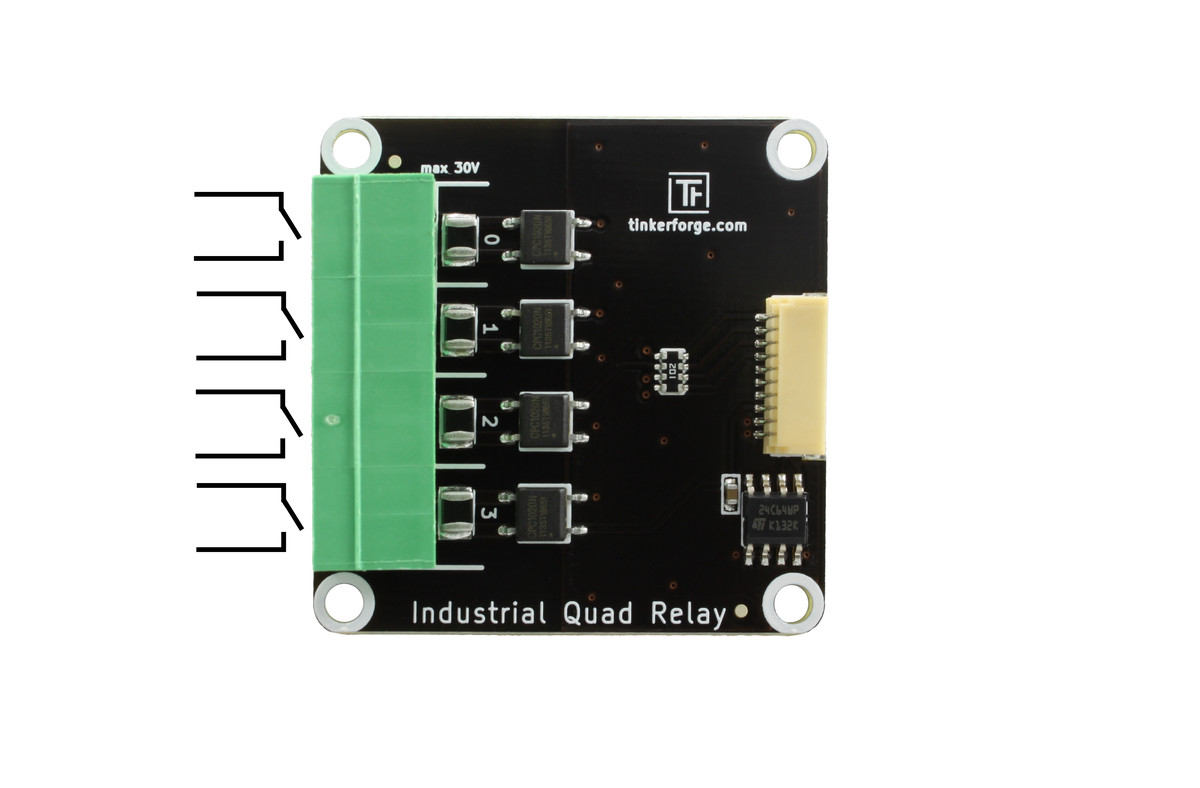

Industrial Quad Relay 4 Pinbelegung

Erster Test

Um ein Industrial Quad Relay Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Industrial Quad Relay Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden. Für einen einfachen Test werden wir eine Batterie und eine LED anschließen (siehe nachfolgendes Bild).

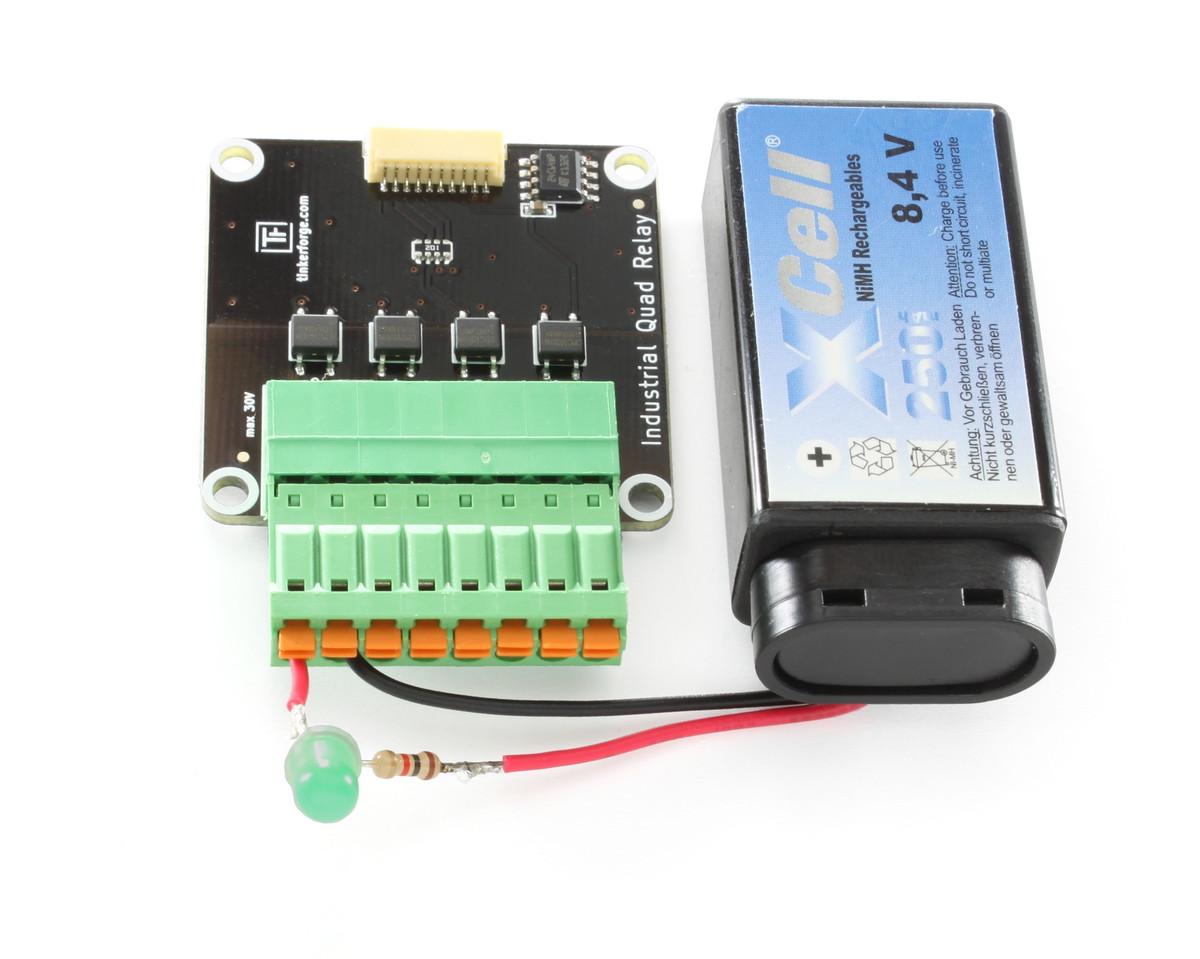

Industrial Quad Relay Bricklet Setup

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Industrial Quad Relay Bricklet" auftauchen. Wähle diesen Tab aus.

Anschließend sollte die LED über den Brick Viewer geschaltet werden können.

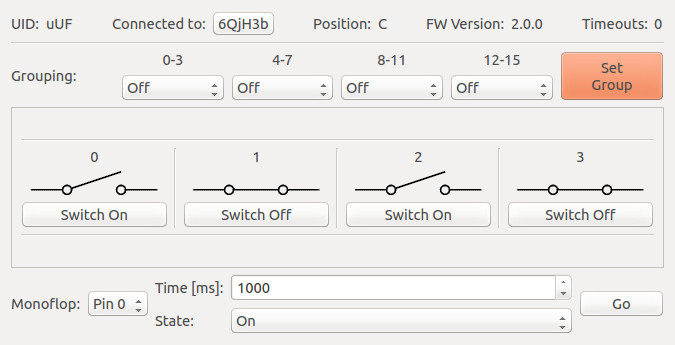

Industrial Quad Relay Bricklet im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Industrial Quad Relay Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

Ein laser-geschnittenes Gehäuse für das Industrial Quad Relay Bricklet ist verfügbar.

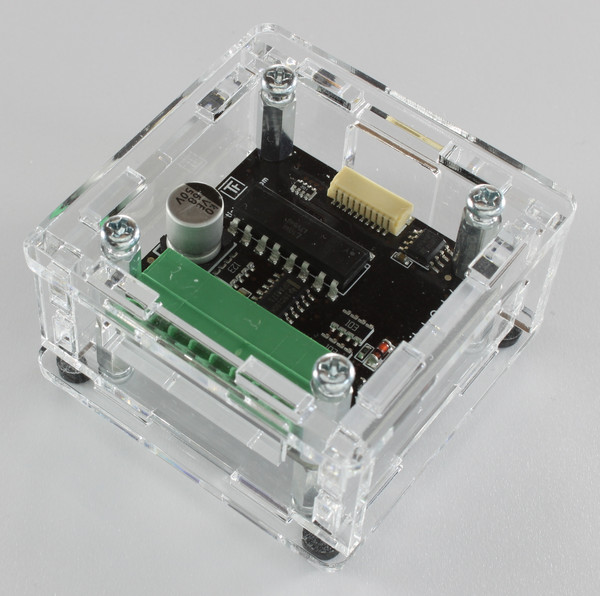

Gehäuse für Industrial Quad Relay Bricklet

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Abstandshalter an das Bricklet,
  • schraube Unterteil an untere Abstandshalter,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Unterteil und
  • schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Industrial Quad Relay Bricklet Gehäuses:

Explosionszeichnung für Industrial Quad Relay Bricklet

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
openHAB API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
