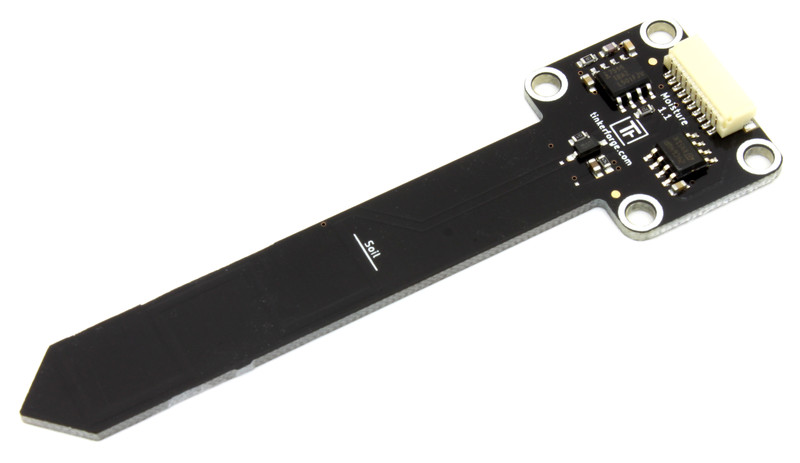

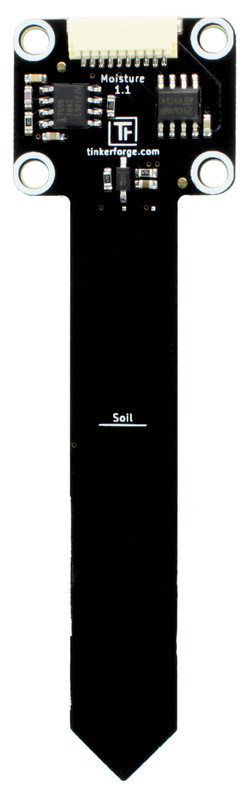

Moisture Bricklet¶

Features¶

• Misst Erdfeuchtigkeit

• 12Bit Auflösung

Beschreibung¶

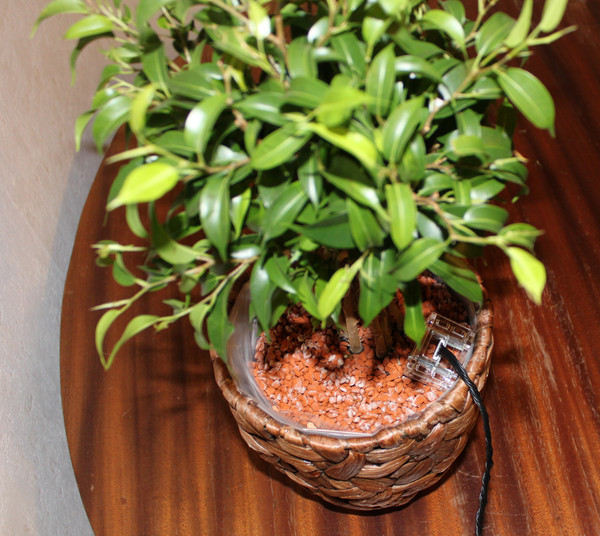

Das Moisture Bricklet erweitert Bricks und ist dafür gedacht die Feuchtigkeit in Erde zu ermitteln. Es kann aber auch zum Messen des Füllstands eines Wasserbehälters genutzt werden.

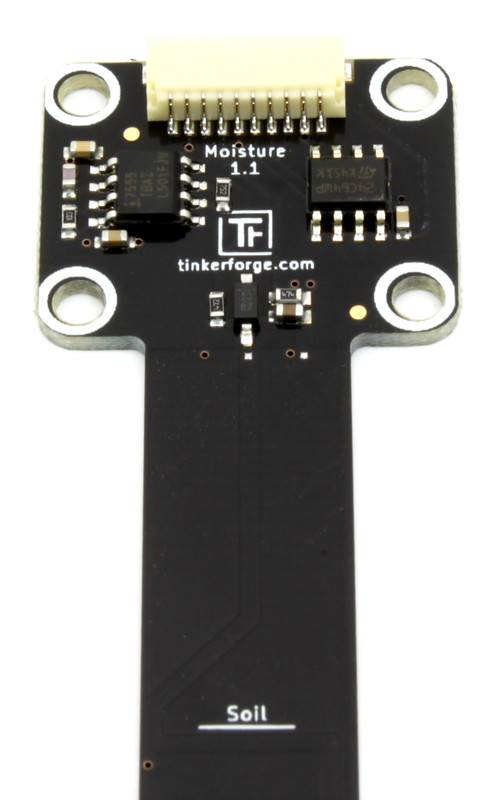

Seit Hardwareversion 1.1 wird eine kapazitive Messmethode verwendet, da die alte Messmethode im offenen Metallkontakten in Hardwareversion 1.0 Korrosionsprobleme hatte.

Technische Spezifikation¶

Ressourcen¶

• Schaltplan (Download)

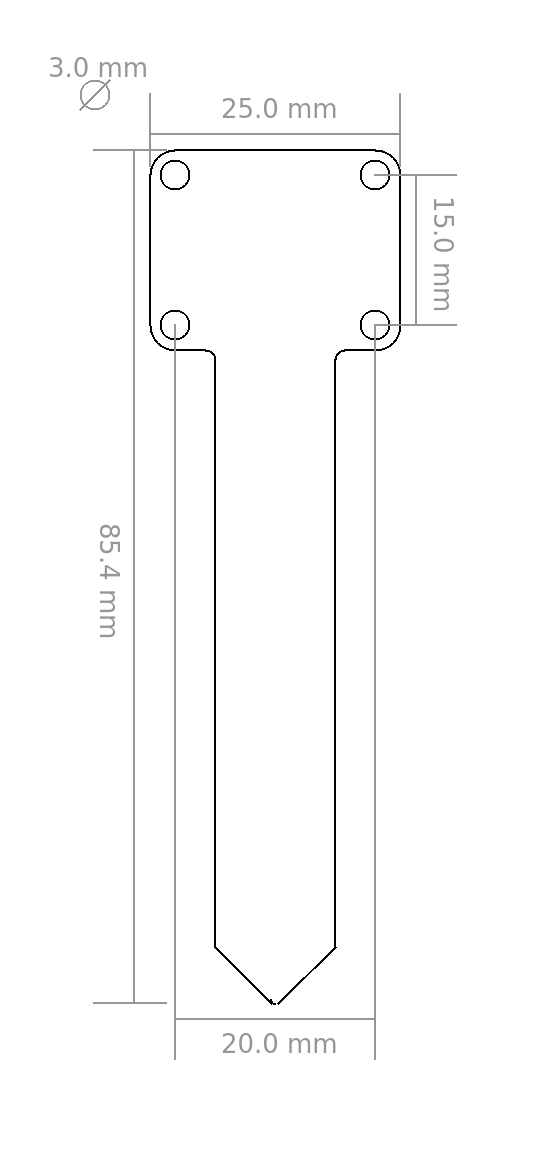

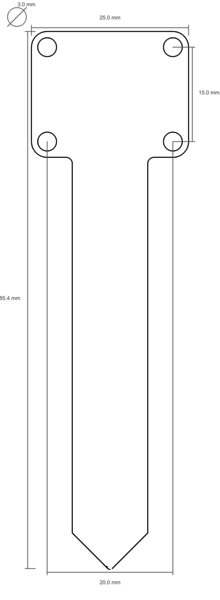

• Umriss und Bohrplan (Download)

• Quelltexte und Platinenlayout (Download)

• 3D Modell (Online ansehen | Download: STEP, FreeCAD)

Erster Test¶

Um ein Moisture Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Moisture Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.

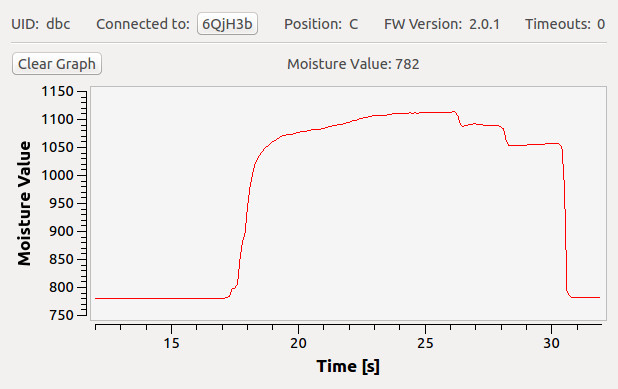

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Moisture Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird nun die Änderung des Feuchtegrades angezeigt.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Moisture Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Korrosionsprobleme bei Hardwareversion 1.0¶

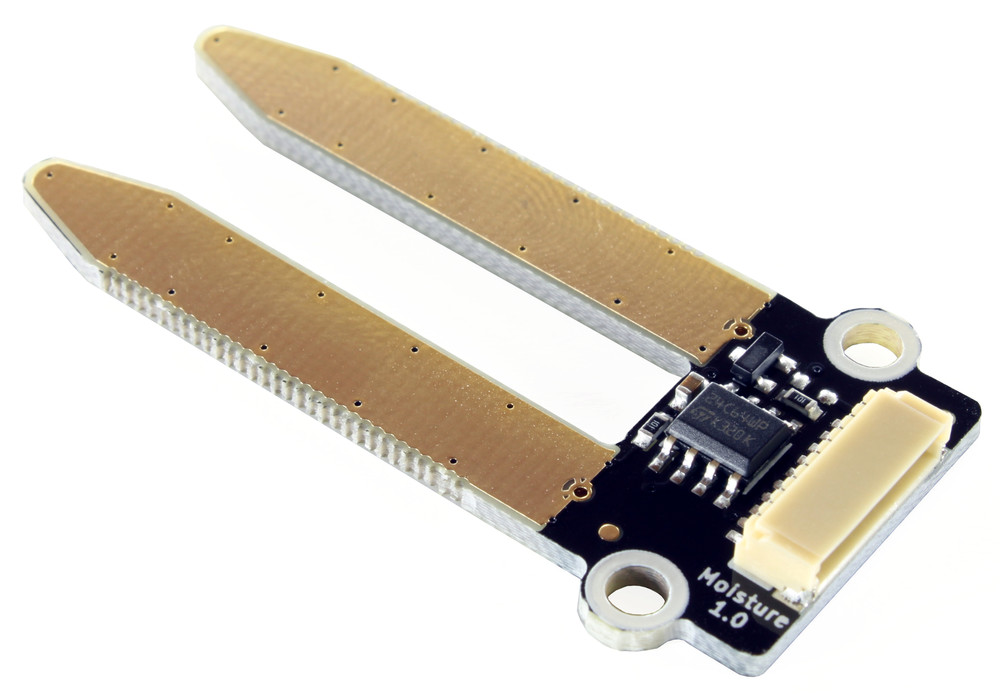

Hardwareversion 1.0 des Moisture Bricklets verwendete eine Messmethode mit offenen Metallkontakten, die bei einigen Kunden zu Korrosionsproblemen führte. Daher wurde in Hardwareversion 1.1 auf eine kapazitive Messmethode gewechselt, die keine offenen Metallkontakte verwendet und daher keine Korrosionsprobleme habe kann.

Gehäuse¶

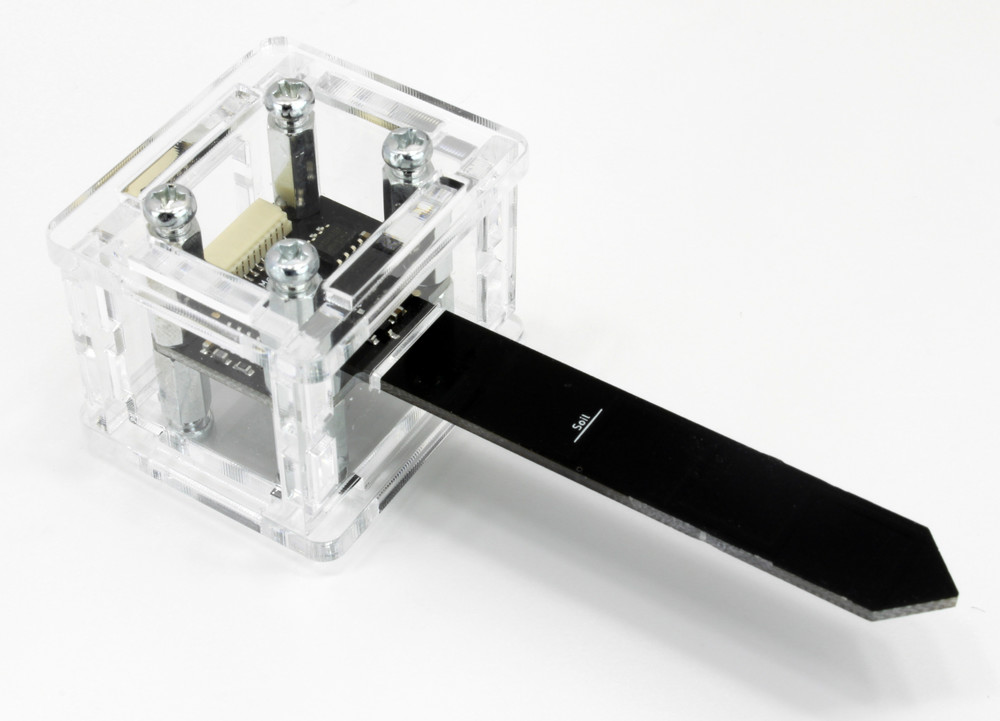

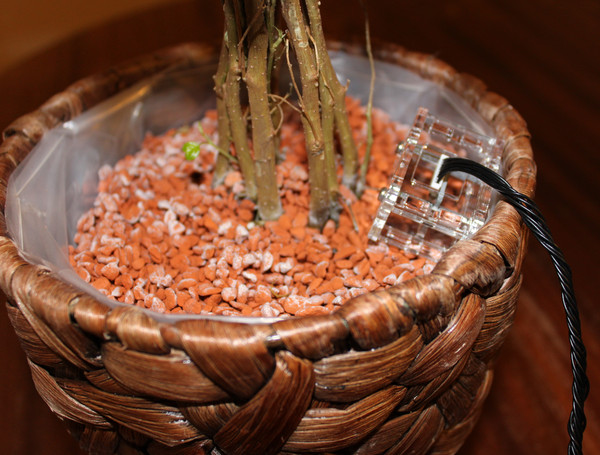

Ein laser-geschnittenes Gehäuse für das Moisture Bricklet war verfügbar.

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

• Schraube Abstandshalter an das Bricklet,

• baue Seitenteile auf mit Bricklet und Sensor in der Mitte,

• schraube Unterteil an untere Abstandshalter,

• schraube Oberteil auf obere Abstandshalter.

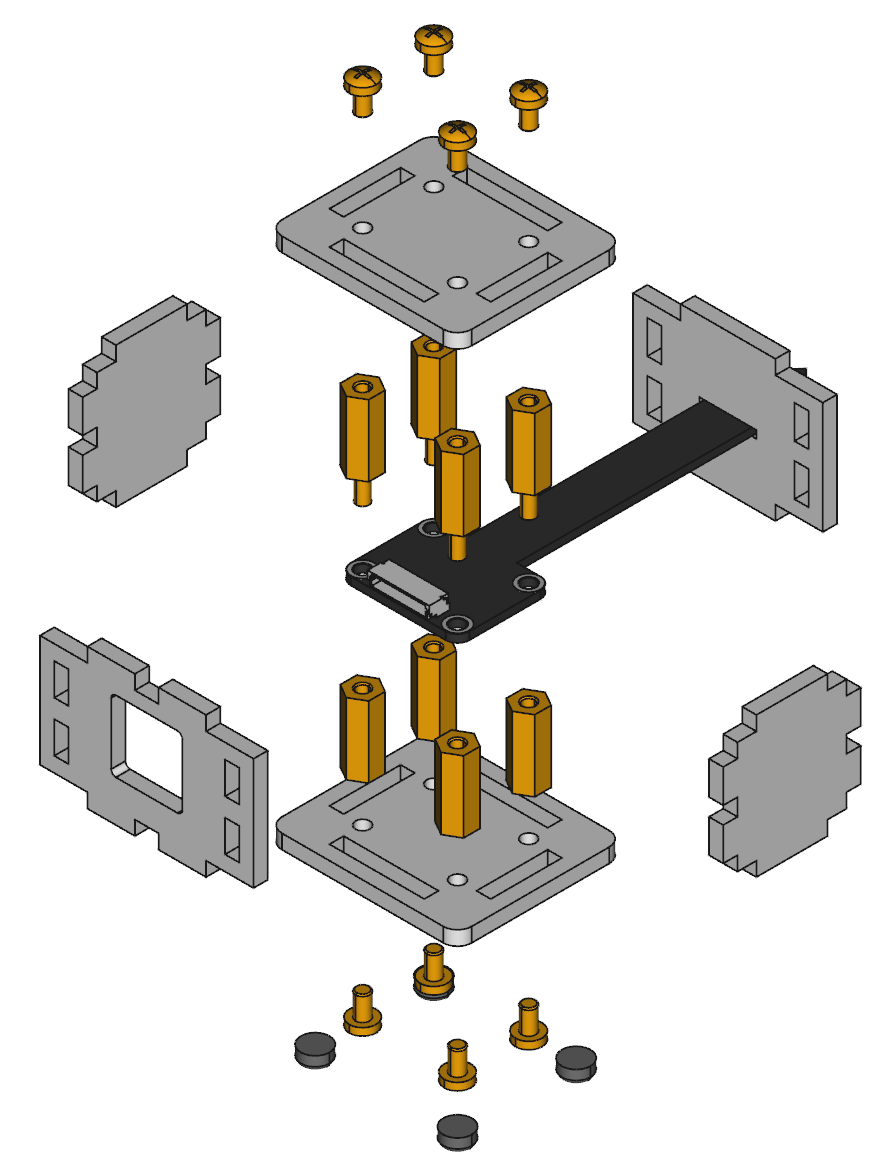

Im folgenden befindet sich eine Explosionszeichnung des Moisture Bricklet-Gehäuse:

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
