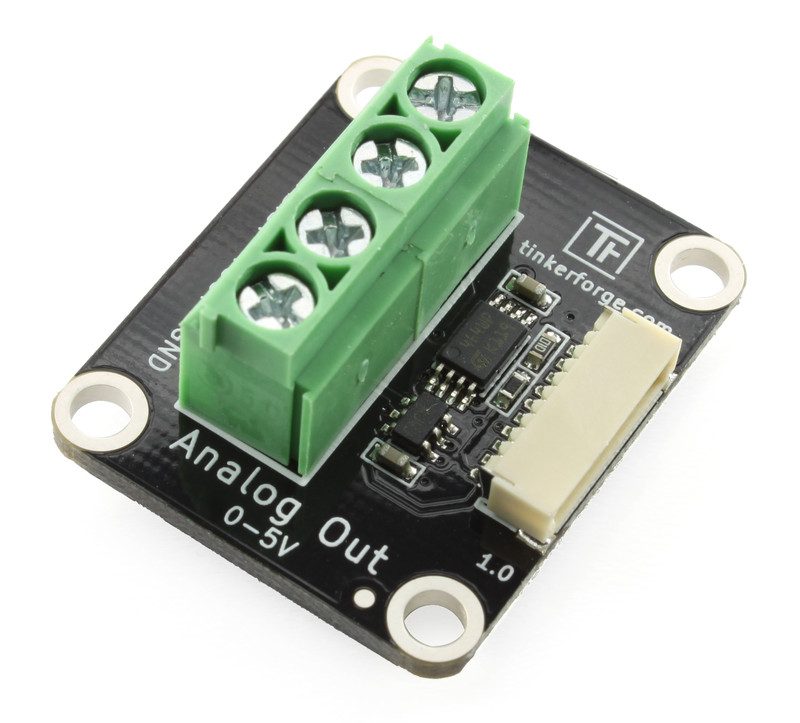

Analog Out Bricklet¶

Features¶

• Erzeugt konfigurierbare elektrische Spannungen bis zu 5V*

• Angabe in 1mV Schritten (12Bit Auflösung)

• Einstellbarer Lastwiderstand nach Masse

Beschreibung¶

Das Analog Out Bricklet kann genutzt werden um Bricks mit einem Digital-Analog-Wandler zu erweitern. Mit diesem können elektrische Spannungen von 0V bis 5V* generiert werden. Die Spannung kann direkt in Volt angegeben werden. Anstatt eine Spannung zu erzeugen kann auch zwischen einem 1kΩ, 100kΩ oder 500kΩ Lastwiderstand nach Masse (Pull-Down) gewählt werden.

Technische Spezifikation¶

* Die maximale Spannung hängt von der Versorgungsspannung des Bricks ab. Wird dieses über USB versorgt, so kann es sein, dass 5V nicht erreicht werden können. Der Grund für diesen Spannungsabfall um 0,5V sind Schutzdioden auf den Bricks. Wenn 5V Ausgangsspannung benötigt werden kann der Stapel mit einer zusätzlichen Stromversorgung, wie der Step-Down Power Supply, erweitert werden.

Ressourcen¶

• MCP4725 Datenblatt (Download)

• Schaltplan (Download)

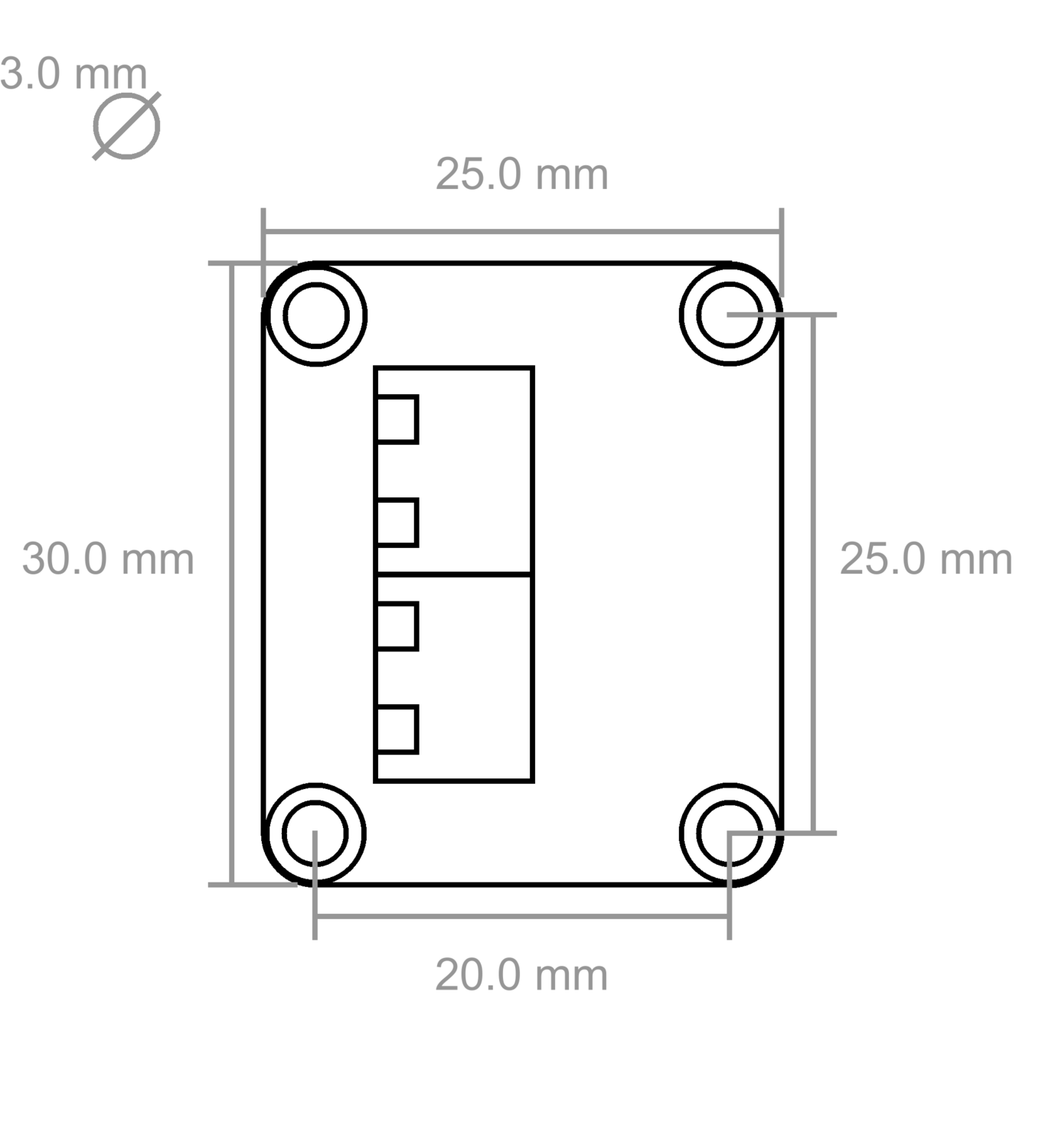

• Umriss und Bohrplan (Download)

• Quelltexte und Platinenlayout (Download)

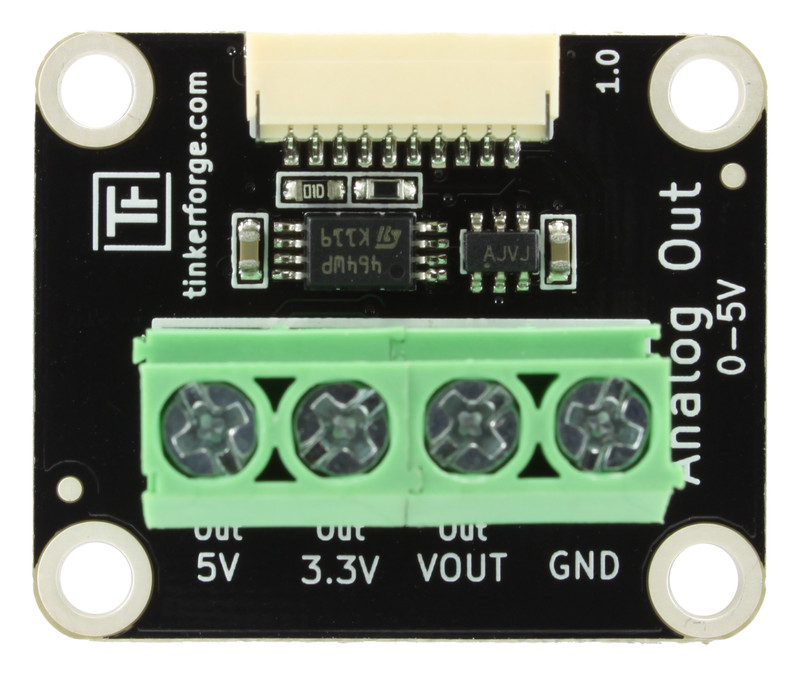

Anschlussmöglichkeit¶

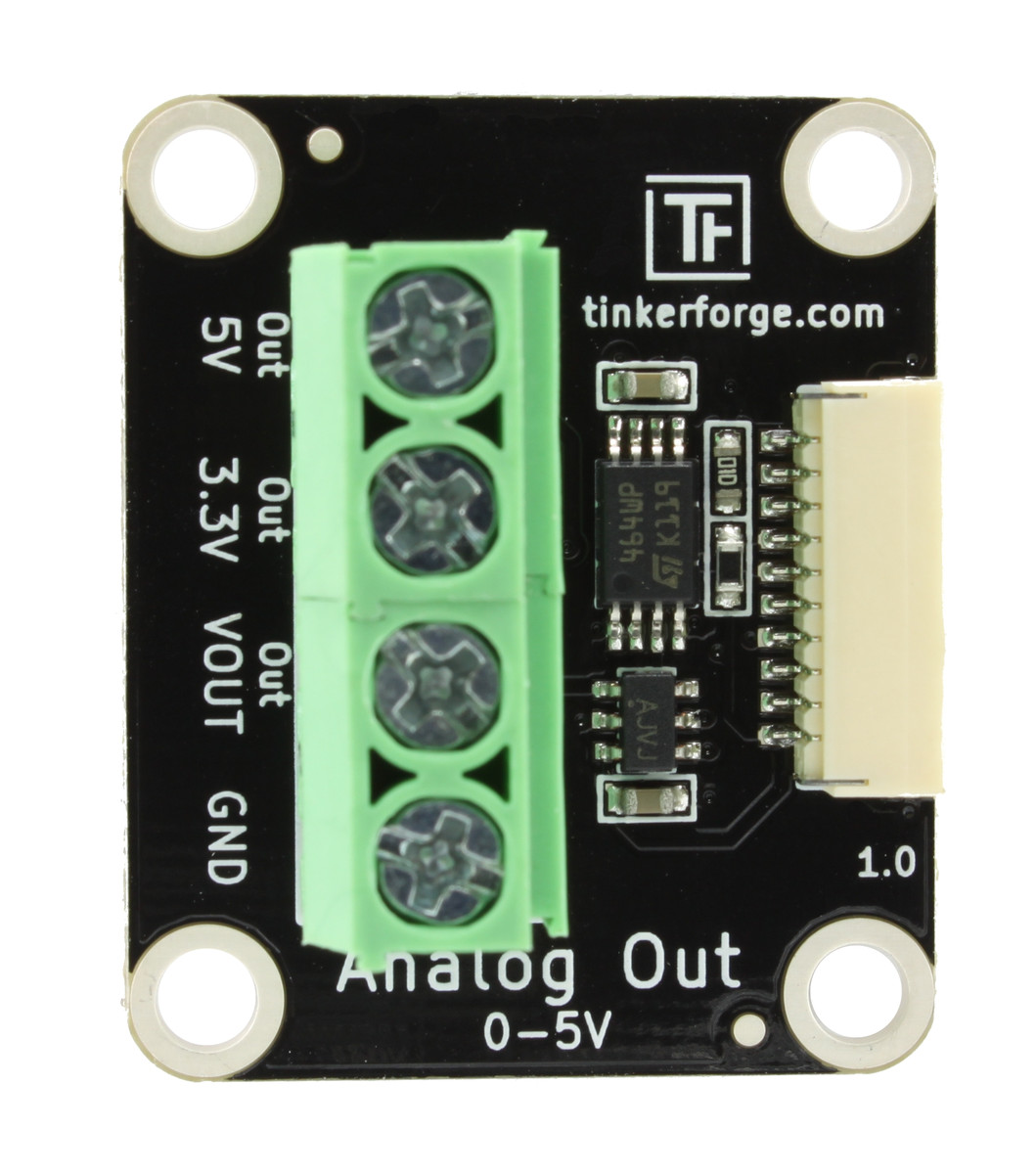

Das Analog Out Bricklet hat vier Anschlussklemmen für Ausgangssignale. Zwischen VOUT und GND liegt die einstellbare Ausgangsspannung an. 3,3V und 5V sind zusätzliche Ausgangssignale mit festen Spannungen.

Erster Test¶

Um ein Analog Out Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

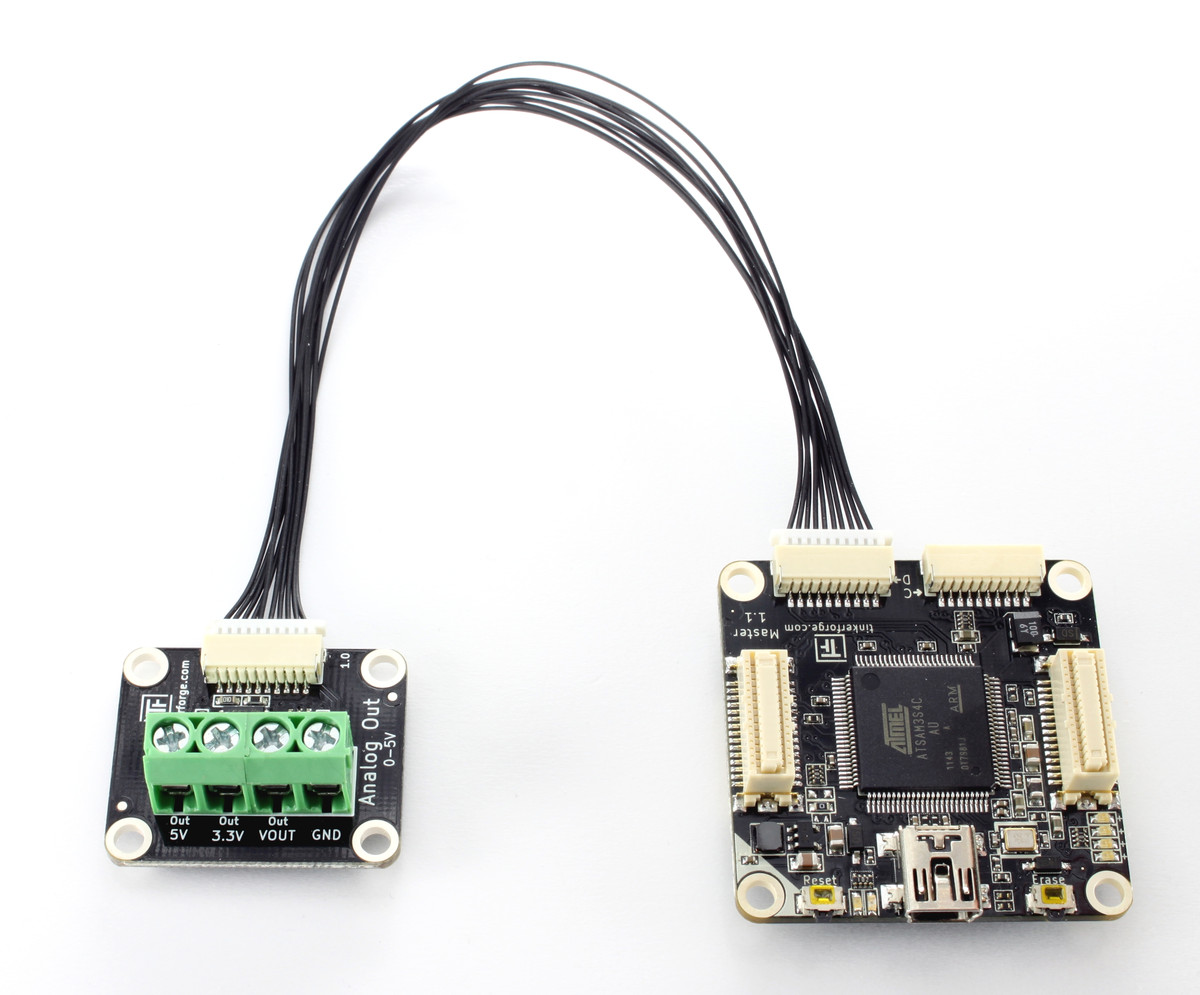

Als nächstes muss das Analog Out Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden (siehe folgendes Bild).

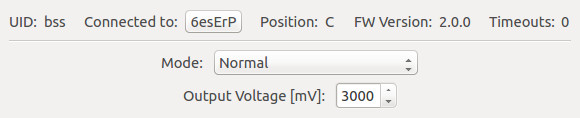

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Analog Out Bricklet" auftauchen. Wähle diesen Tab aus. Auf diesem Tab kann die Ausgangsspannung an der VOUT Anschlussklemme eingestellt werden.

Zu Testzwecken kann die Ausgangsspannung mit einem Voltmeter gemessen werden. Wenn alles wie erwartet funktioniert sollte die eingestellte Spannung mit der Messung des Voltmeters übereinstimmen.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Analog Out Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse¶

Ein laser-geschnittenes Gehäuse für das Analog Out Bricklet war verfügbar, wird aber nicht mehr verkauft.

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

• Schraube Abstandshalter an das Bricklet,

• schraube Unterteil an untere Abstandshalter,

• baue Seitenteile auf,

• stecke zusammengebaute Seitenteile in Unterteil und

• schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Analog Out Bricklet Gehäuses:

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
