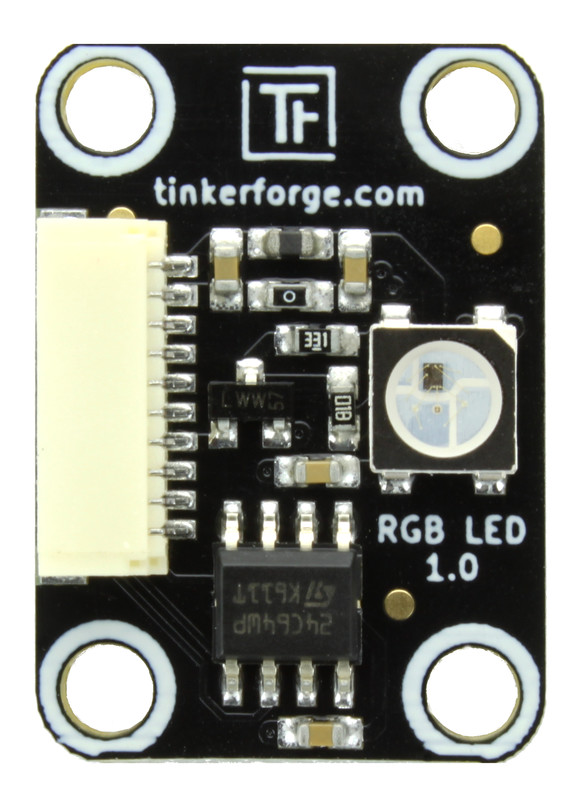

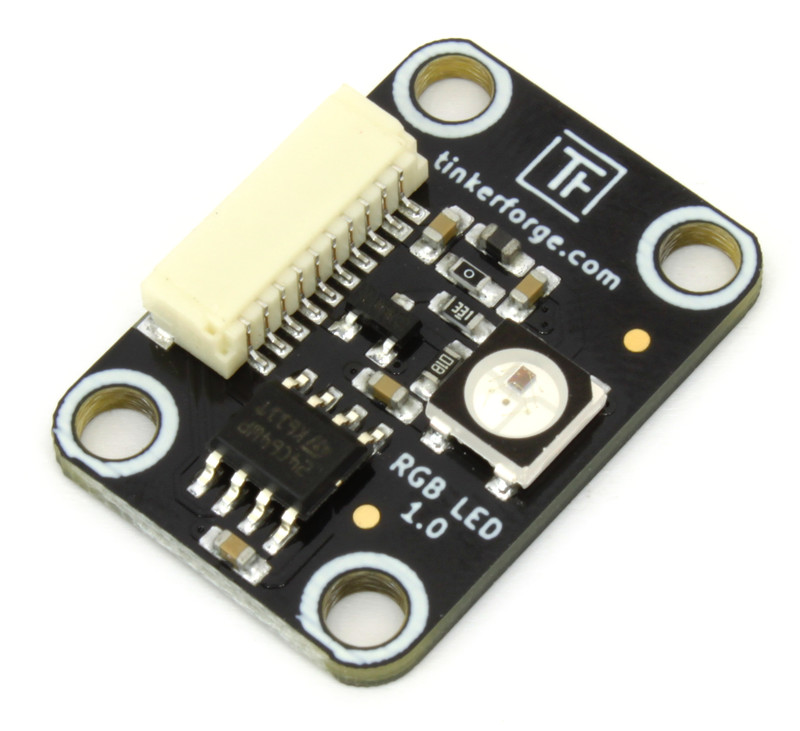

RGB LED Bricklet¶

Features¶

• 1x RGB LED

• 24 Bit Farbauflösung

Beschreibung¶

Mit dem RGB LED Bricklet können Bricks eine eine RGB LED steuern. Jeder Kanal der LED (rot, grün, blau) kann individuell mit 8 Bit Auflösung gesteuert werden.

Technische Spezifikation¶

* Aufgrund einer Unachtsamkeit unsererseits hat das RGB LED Bricklet mit Hardware Version 1.0 eine Größe von 25 x 17.5 x 5mm (0.98 x 0.69 x 0.19") und war damit leider nicht auf dem 5mm-Raster. Dies wurde mit Version 1.1 gefixt.

Ressourcen¶

• WS2812B Datenblatt (Download)

• Schaltplan (Download)

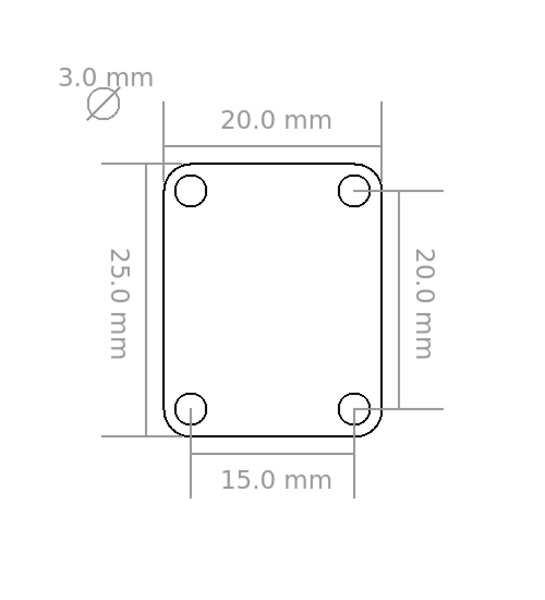

• Umriss und Bohrplan (Download)

• Quelltexte und Platinenlayout (Download)

• 3D Modell (Online ansehen | Download: STEP, FreeCAD)

Erster Test¶

Um ein RGB LED Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das RGB LED Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "RGB LED Bricklet" auftauchen. Wähle diesen Tab aus.

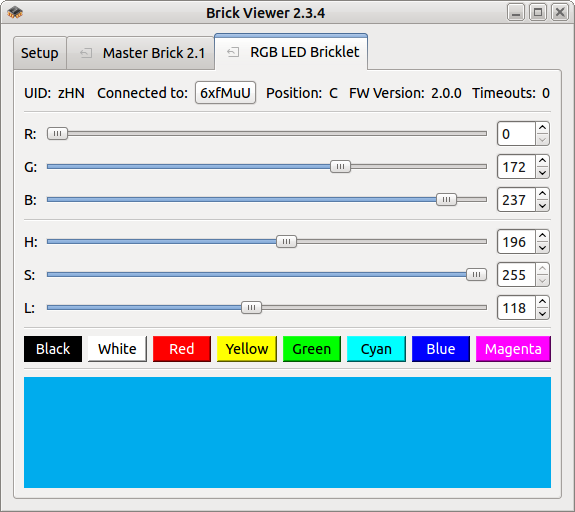

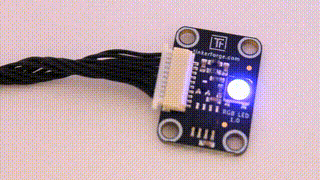

Wenn alles so funktioniert wie erwartet lässt sich die RGB LED jetzt mit unterschiedlichen Schiebereglern steuern:

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des RGB LED Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse¶

Coming soon...

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
