Current25 Bricklet

Bemerkung

Das Current25 Bricklet ist abgekündigt und wird nicht mehr verkauft. Als Ersatz wird das Voltage/Current Bricklet 2.0 empfohlen.

Features

  • Misst elektrische Ströme bis zu 25A
  • Misst die Stromrichtung
  • Ausgabe in 1mA Schritten (12Bit Auflösung)

Beschreibung

Mit dem Current25 Bricklet können Bricks bidirektional Ströme bis zu 25A messen. Der gemessene Strom kann direkt in Ampere ausgelesen werden. Mit konfigurierbaren Events ist es möglich auf Stromänderungen zu reagieren ohne die Werte laufend abzufragen (kein Polling notwendig).

Mittels einer bidirektionale Strommessungen kann z.B. zwischen Laden und Entladen eines Akkus unterschieden werden.

Technische Spezifikation

Eigenschaft Wert
Sensor ACS711 (25A Version)
Stromverbrauch 5mA

Strom -25A bis 25A in 1mA Schritten, 12Bit Auflösung
Maximale Eingangsspannung 100VAC/100VDC (Spitzenbelastung)

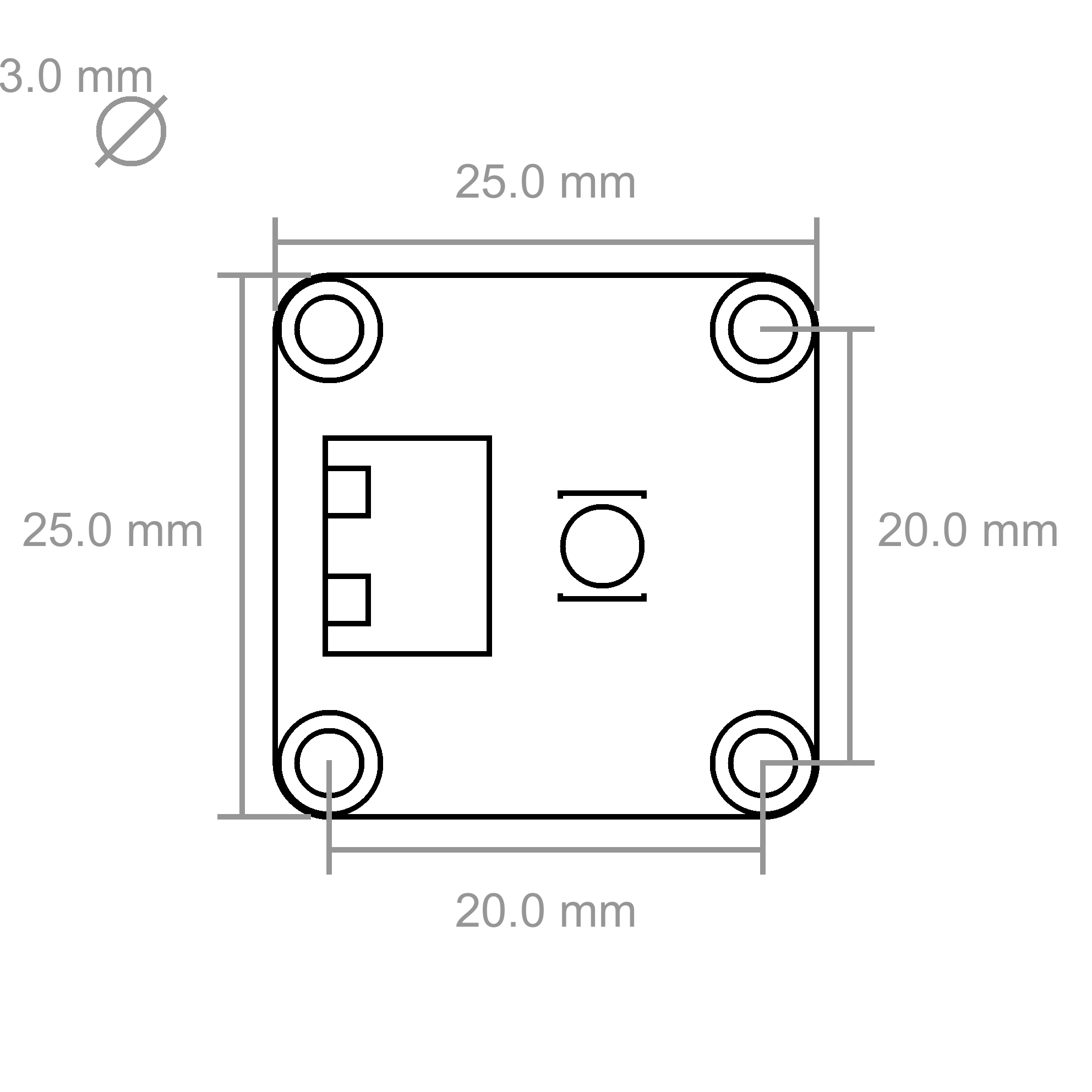

Abmessungen (B x T x H) 25 x 25 x 14mm (0,98 x 0,98 x 0,55")
Gewicht 4g

Ressourcen

Erster Test

Um ein Current25 Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Current25 Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden. Als nächstes muss noch ein Verbraucher und eine Stromquelle in Reihe mit der Bricklet in Reihe verbunden werden. Zum Beispiel einen Motor und eine Batterie wie im folgenden Bild.

Current25 Bricklet mit Batterie und Motor verbunden mit Master Brick

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Current25 Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird die Stromaufnahme des Motors angezeigt. Der Graph gibt den zeitlichen Verlauf der Stromaufnahme wieder.

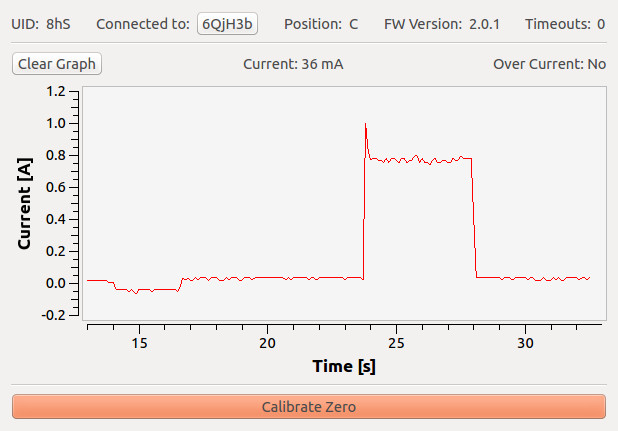

Current25 Bricklet im Brick Viewer

Der Screenshot zeigt eine hohe Spitze. Diese wird durch das Anfahren des Motors beim Anschließen der Batterie verursacht.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Current25 Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
openHAB API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
