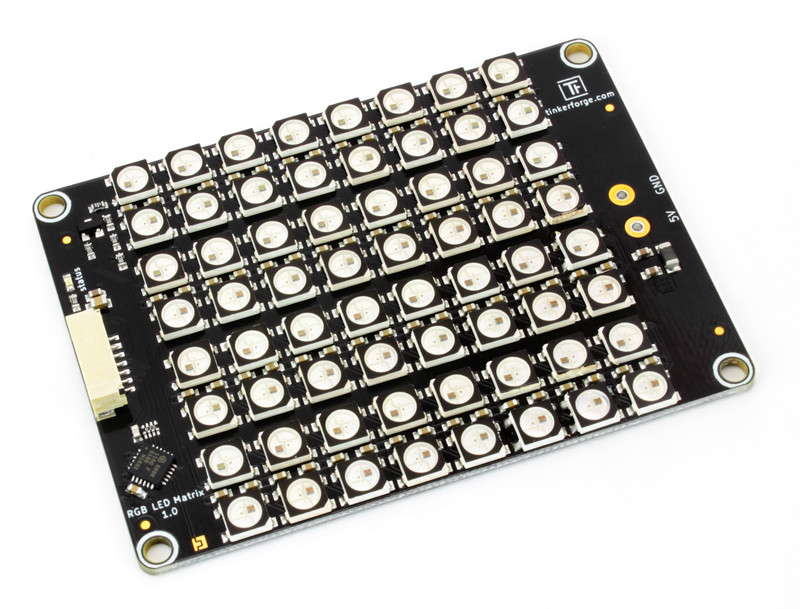

RGB LED Matrix Bricklet

Bemerkung

Das RGB LED Matrix Bricklet ist abgekündigt und wird nicht mehr verkauft.

Features

  • 8x8 RGB LED Matrix
  • Jedes Pixel kann einzeln gesteuert werden
  • Jedes Pixel besitzt 8-Bit Auflösung für rot, grün und blau
  • Eingangsspannung kann überwacht werden

Beschreibung

Das RGB LED Matrix Bricklet ist mit einer 8x8 RGB LED Matrix ausgestattet. Es erweitert Bricks.

Der Rot-, Grün- und Blau-Wert jeder LED kann einzeln mit einer Auflösung von 8-Bit gesteuert werden.

Es kann eine maximale Framerate von 120 Hz erreicht werden. Die Frames können mit einer festen Framerate gesendet werden um gleichmäßige Animationen zu erlauben. Frames verfügen über einen Double-Buffer um die Performance zu steigern und ein Flackern zu verhindern.

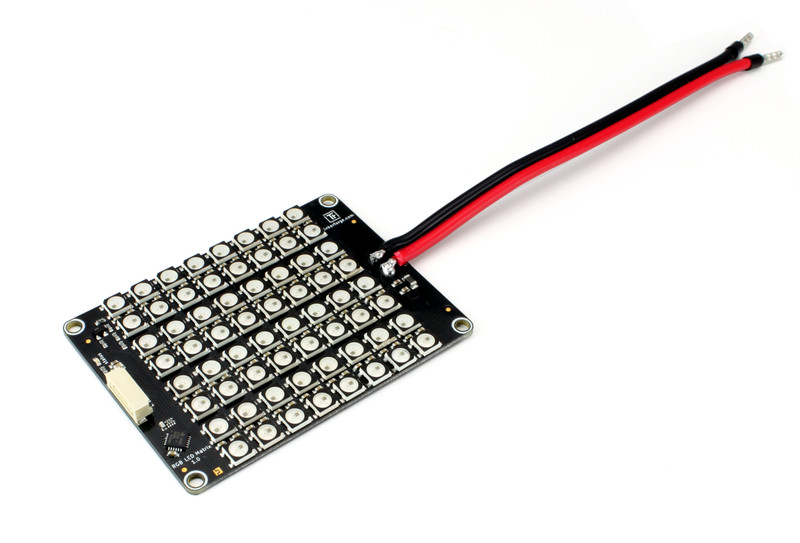

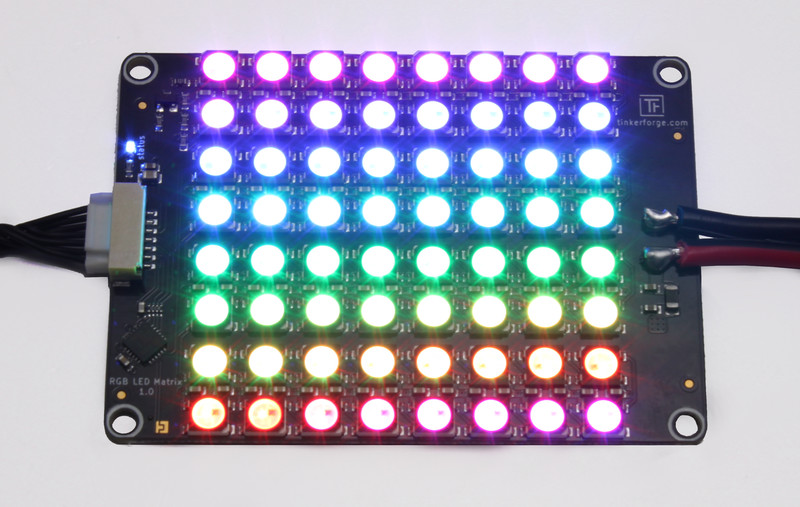

Das Bricklet wird mit einem 15cm Anschlusskabel geliefert. Über das Kabel muss eine externe 5V Versorgung angeschlossen werden. Die LEDs können nicht über den Brickletanschluss versorgt werden.

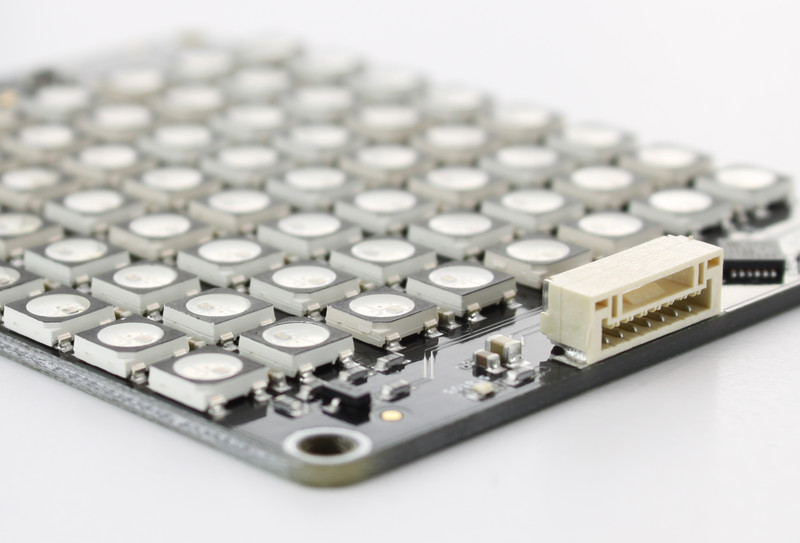

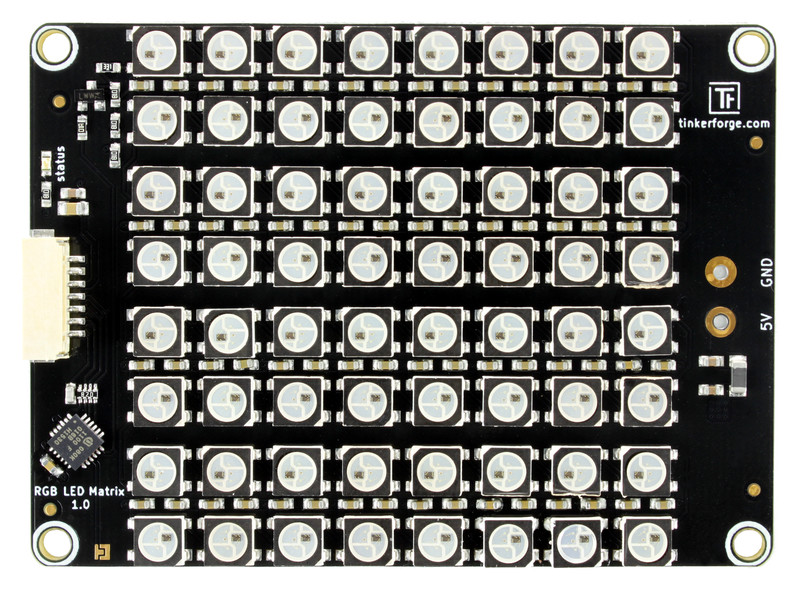

Das RGB LED Matrix Bricklet hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.

Technische Spezifikation

Eigenschaft Wert
Stromverbrauch 39mW (7,8mA bei 5V) zuzüglich externer 5V Eingang für LEDs

Matrix-Größe 8x8
LED Auflösung 8-Bit pro Kanal
Kabellänge 15cm
Eingangsspannung 5V
Maximaler Eingangsstrom Jede RGB LED kann bis zu 20mA pro Farbe verbrauchen, dies führt zu maximal 3,83A, wenn alle LEDs auf weiß gesetzt werden

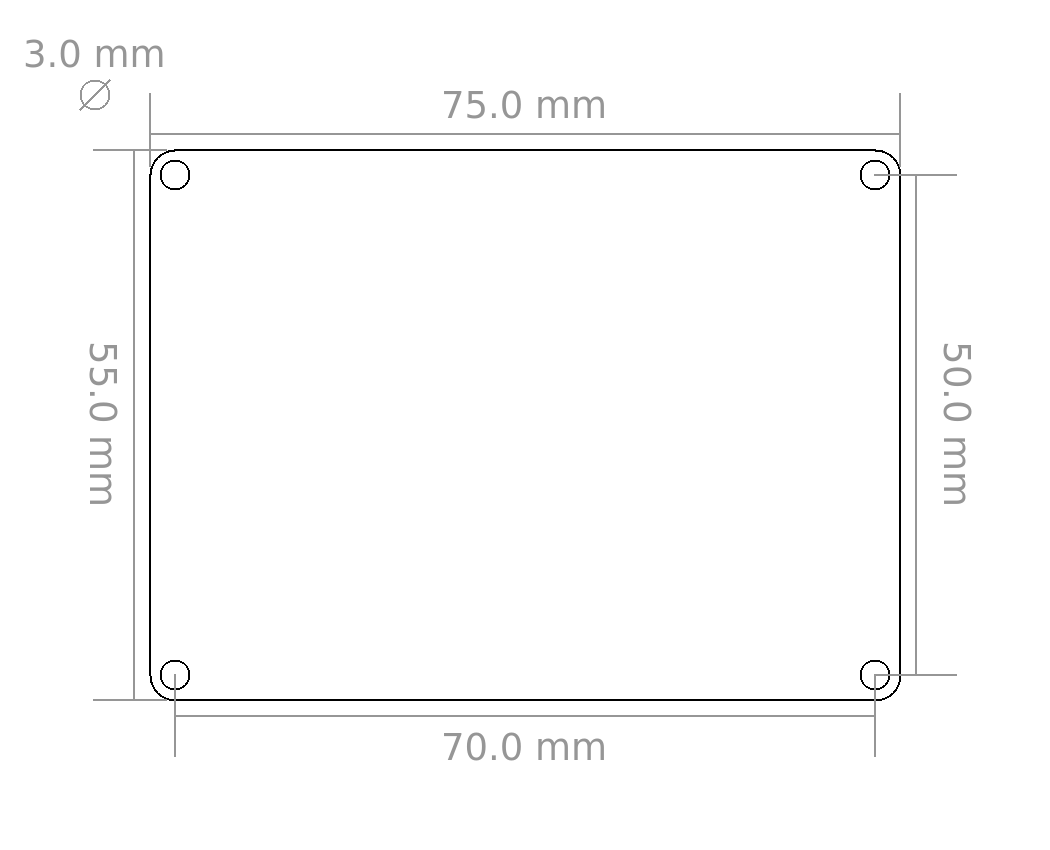

Abmessungen (B x T x H) 75 x 55 x 14mm (2.95 x 2.17 x 0.55")
Gewicht 23g

Ressourcen

Erster Test

Um ein RGB LED Matrix Bricklet testen zu können müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

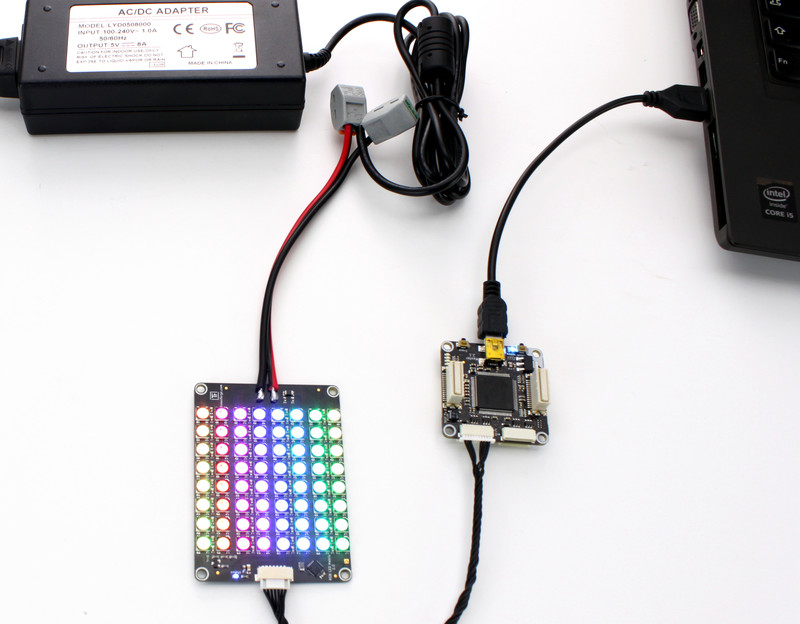

Als nächstes muss das RGB LED Matrix Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden und eine 5V Stromversorgung muss an die RGB LED Matrix Bricklet Schraubklemme angeschlossen werden.

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "RGB LED Matrix Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert können nun die LEDs des Bricklets gesteuert werden.

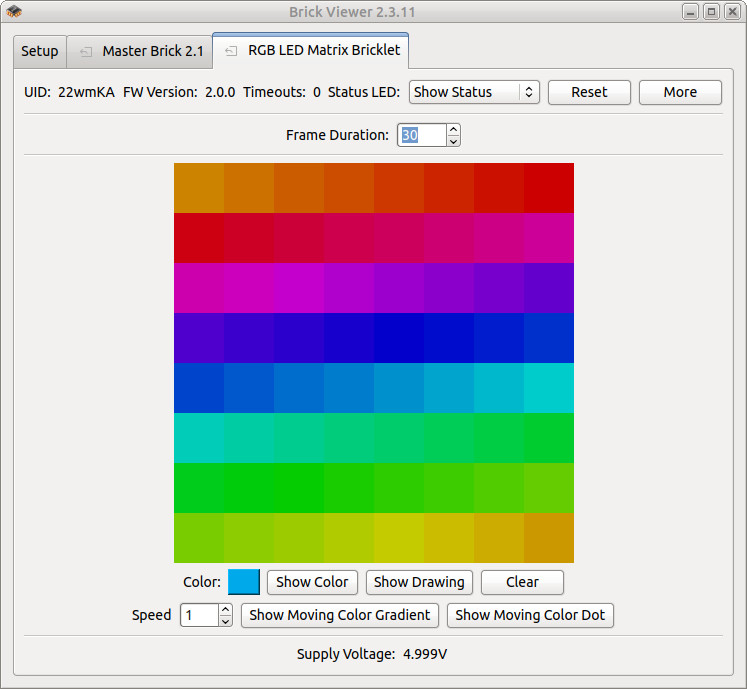

RGB LED Matrix Bricklet im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des RGB LED Matrix Bricklet und Beispiele in verschiedenen Programmiersprachen auf.
