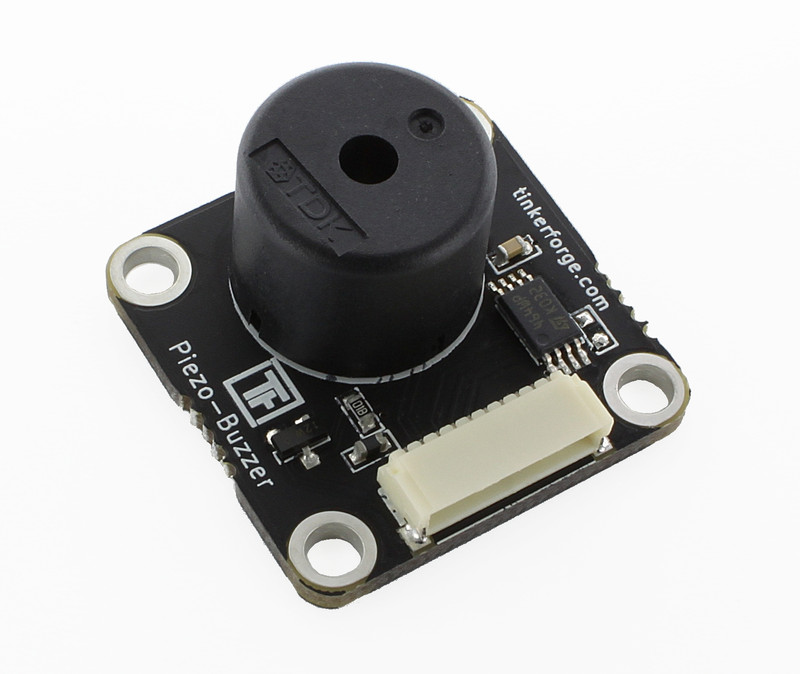

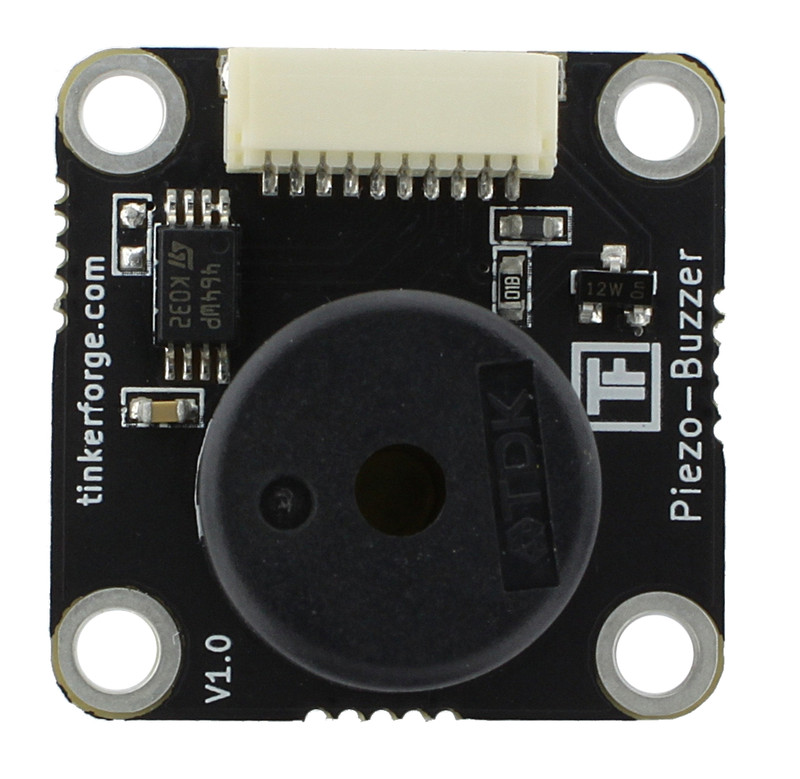

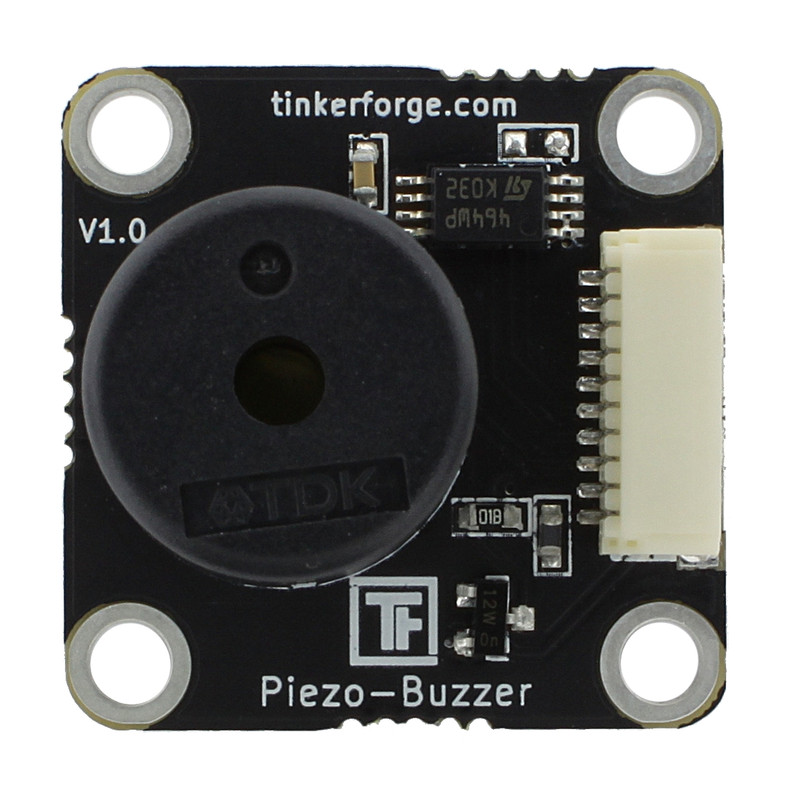

Piezo Buzzer Bricklet

Bemerkung

Das Piezo Buzzer Bricklet ist abgekündigt und wird nicht mehr verkauft. Als Ersatz wird das Piezo Speaker Bricklet 2.0 empfohlen.

Features

  • Erzeugt 1kHz Piepton
  • Konfigurierbare Piepdauer

Beschreibung

Das Piezo Buzzer Bricklet ermöglicht es einem Bricks akustische Signale abzugeben. Es können 1kHz Pieptöne in verschiedenen Längen ausgegeben werden. Die Ausgabe von Morsezeichen ist ebenfalls möglich.

Zum Beispiel können mit dieser Platine Zustände signalisiert werden, wie "E-Mail empfangen".

Technische Spezifikation

Eigenschaft Wert
Buzzer PS1420P02CT
Stromverbrauch 1mA

Piepton Frequenz 1kHz, konfigurierbare Dauer
Lautstärke 63 dB/10cm (laut Datenblatt)

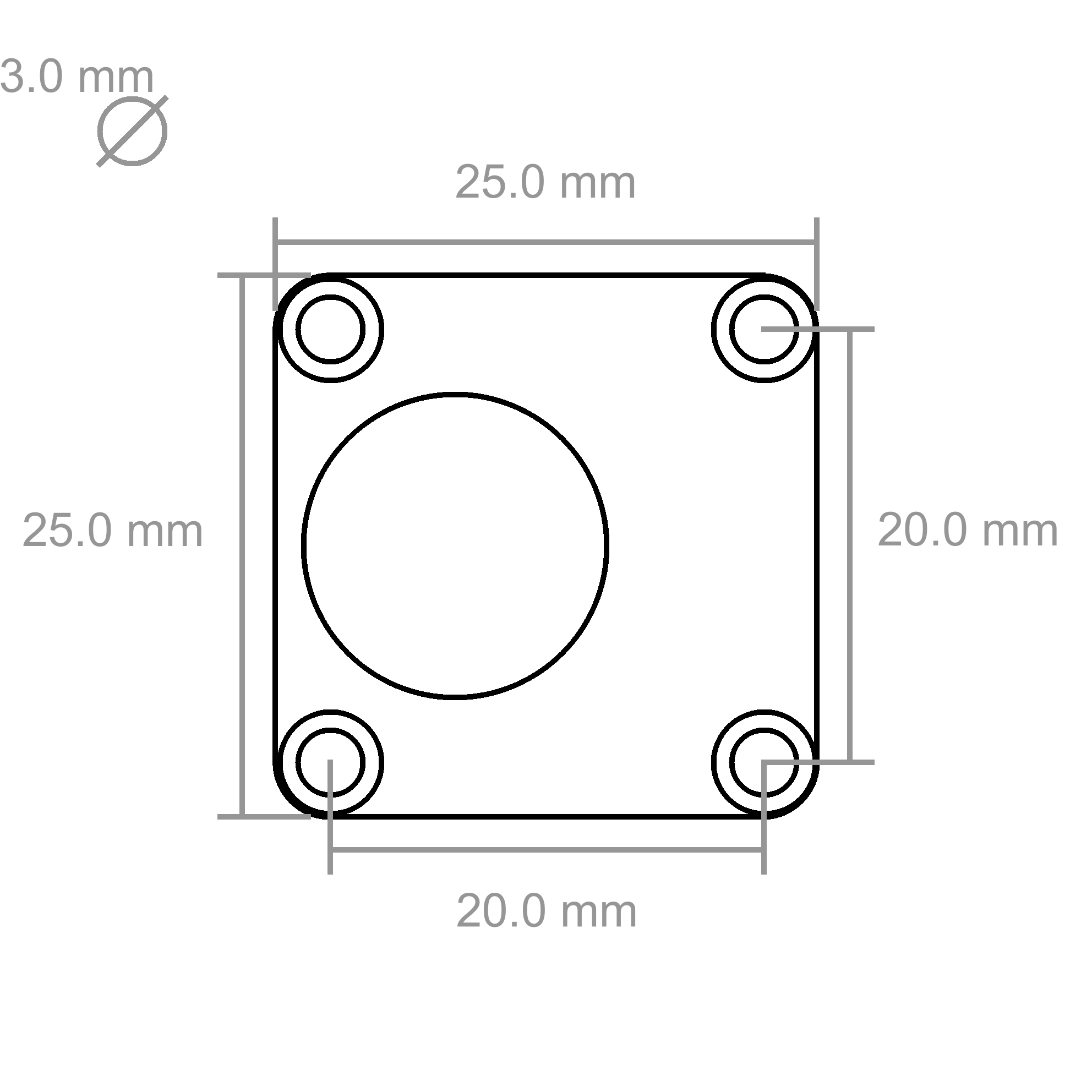

Abmessungen (B x T x H) 25 x 25 x 14mm (0,98 x 0,98 x 0,55")
Gewicht 4g

Ressourcen

Erster Test

Um ein Piezo Buzzer Bricklet testen zu können müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Piezo Buzzer Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden (siehe folgendes Bild).

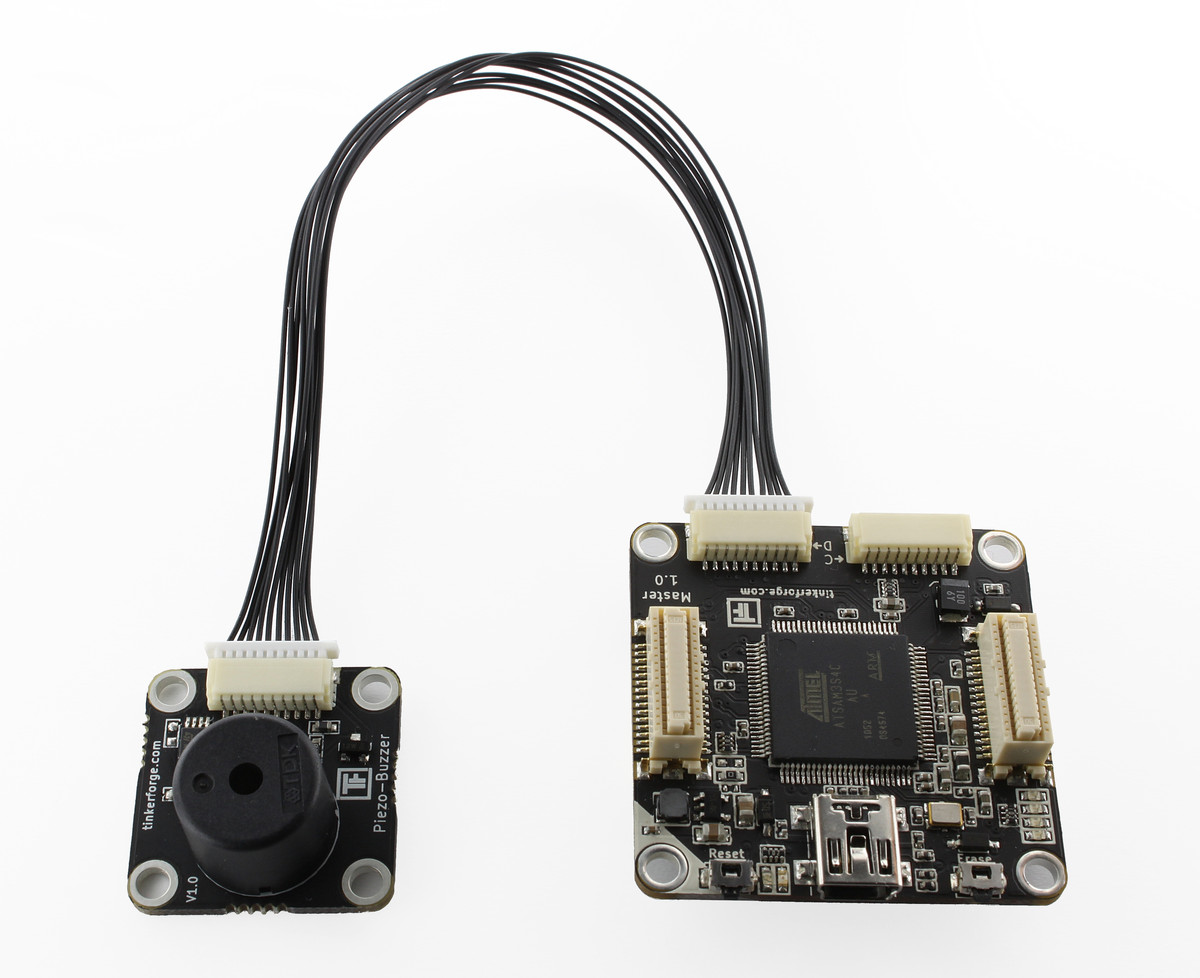

Piezo Buzzer Bricklet verbunden mit Master Brick

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Piezo Buzzer Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert sollte der Tab wie im folgenden Bild aussehen.

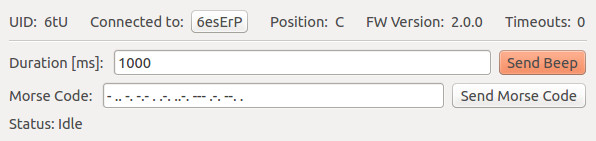

Piezo Buzzer Bricklet im Brick Viewer

Ein Klick auf den "Send Beep" Knopf erzeugt einen Piepton mit der eingestellten Dauer.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Piezo Buzzer Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
