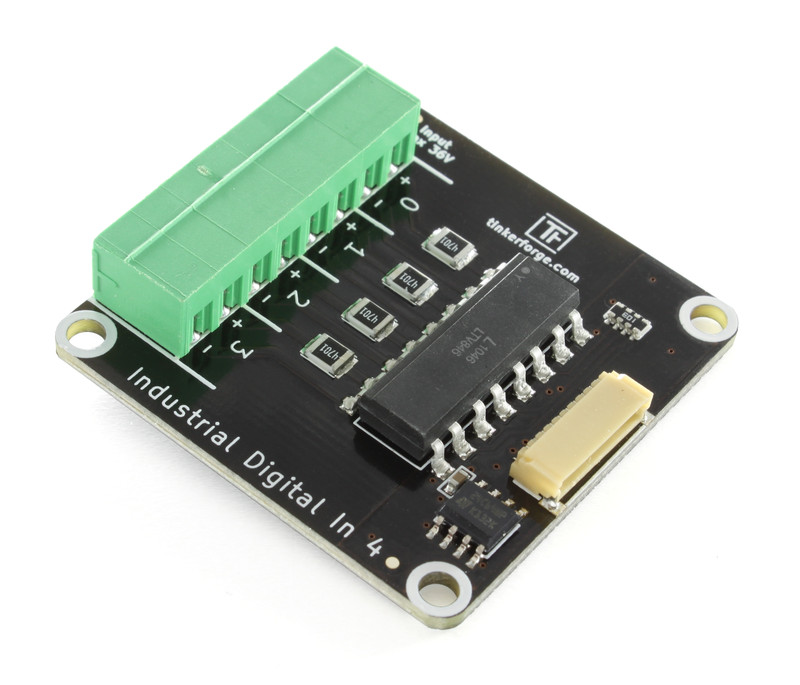

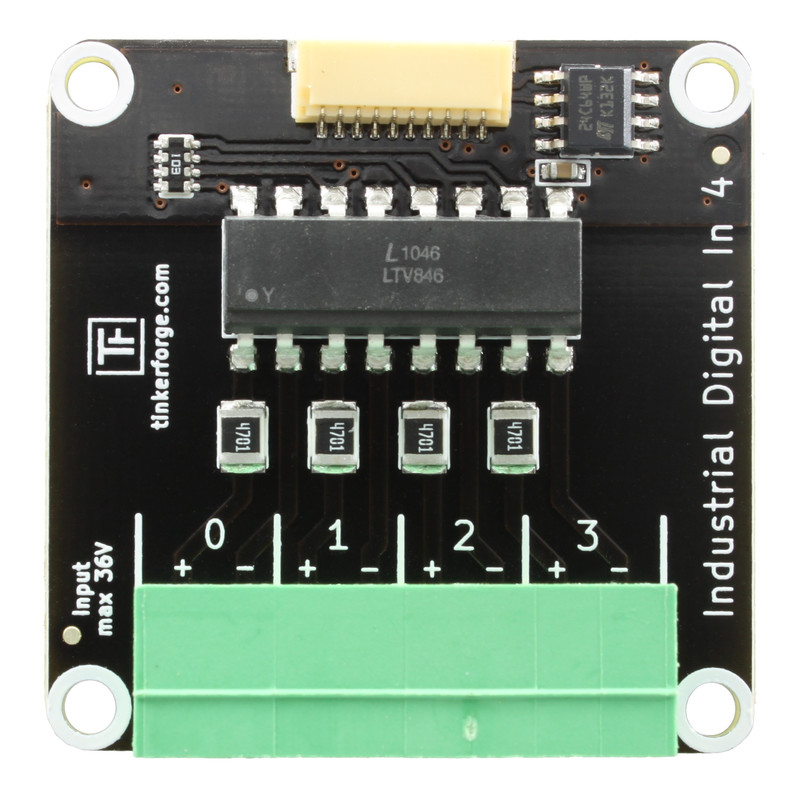

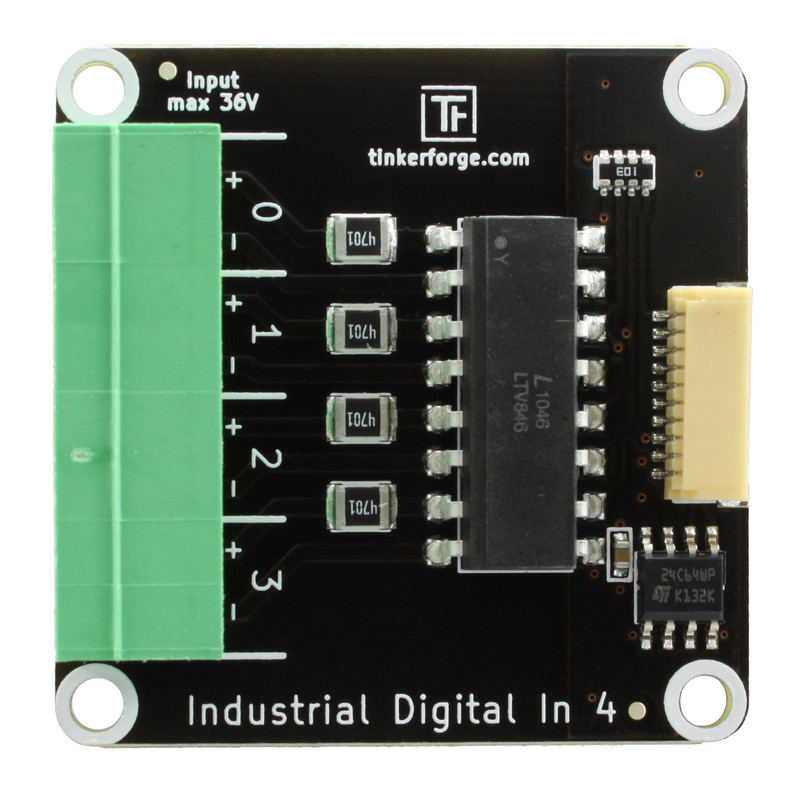

Industrial Digital In 4 Bricklet¶

Features¶

• 4 digitale Eingänge

• Eingangsspannung bis zu 36V (DC)

• Galvanisch getrennt

• Gruppierbar

Beschreibung¶

Das Industrial Digital In 4 Bricklet kann benutzt werden um Bricks mit vier digitale Eingängen zu erweitern. Die Eingangsspannung kann bis zu 36 Volt (DC) betragen. Die galvanische Trennung der Eingänge erlaubt eine Benutzung ohne direkte elektrische Verbindung, so dass Masseschleifen vermieden werden können und eine zusätzliche Sicherheit gewährleistet wird.

Typische Anwendungen lassen sich in der Steuerung von industriellen Produkten, wie z.B. SPS oder Frequenzumrichter, finden. Darüber hinaus ist eine Nutzung in Bereichen, bei denen verschiedene Massepotentiale nicht verbunden werden dürfen sinnvoll.

Wenn mehr als vier Eingänge benötigt werden kann ein weiteres Industrial Digital In 4 Bricklet mit angeschlossen und gruppiert werden. Anschließend ist es möglich 8 Eingänge simultan zu lesen anstatt zwei mal 4 Eingänge hintereinander zu lesen. Die Gruppierung kann nur pro Brick erfolgen, so dass an einem Master Brick maximal 4, an anderen Bricks 2 Industrial Bricklets gruppiert werden können.

Technische Spezifikation¶

Ressourcen¶

• Schaltplan (Download)

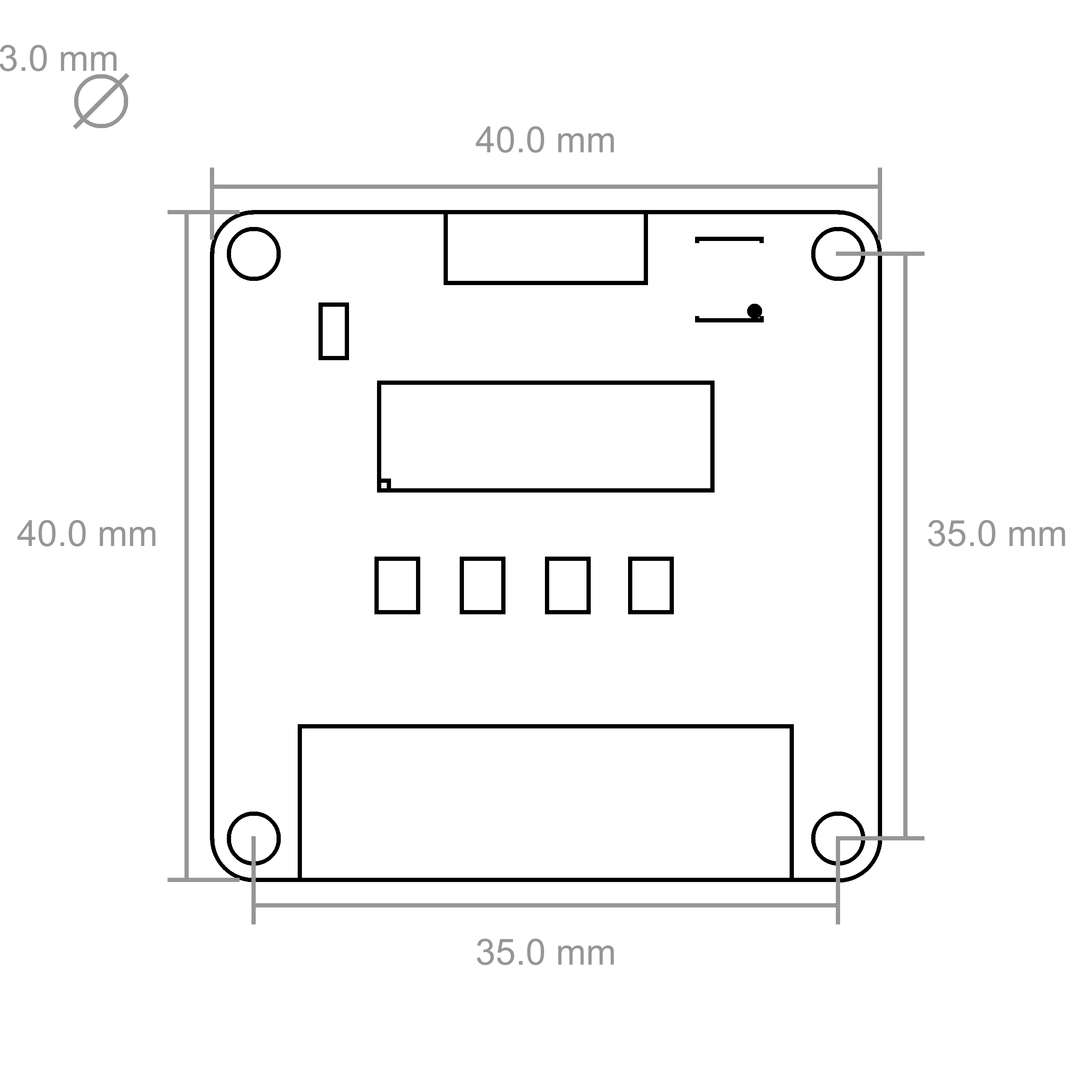

• Umriss und Bohrplan (Download)

• Quelltexte und Platinenlayout (Download)

• 3D Modell (Online ansehen | Download: STEP, FreeCAD)

Anschlussmöglichkeit¶

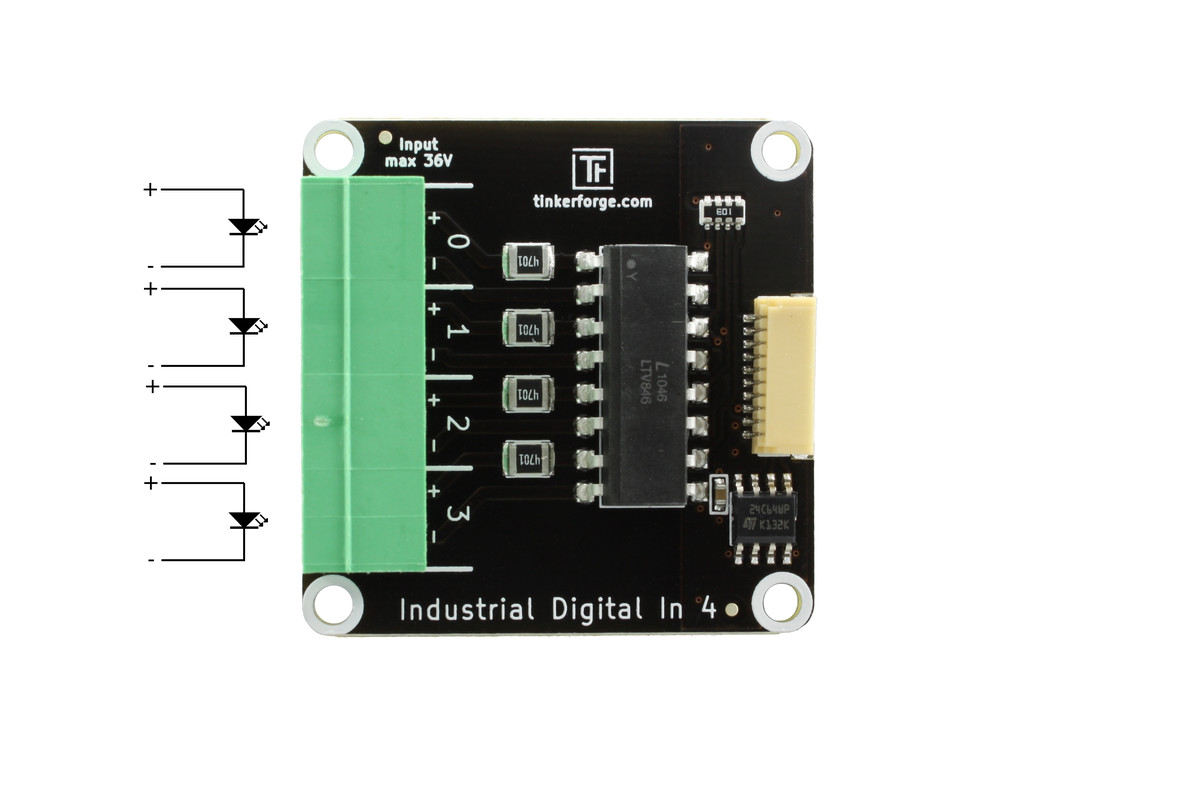

Das Industrial Digital In 4 Bricklet besitzt eine 8 Pol Anschlussklemme. Diese führt die vier Eingänge nach außen. Jeder Eingang ist mit einer LED innerhalb des Optokopplers verbunden. Um einen Eingang zu nutzen ist dieser wie folgt zu beschalten:

Erster Test¶

Um ein Industrial Digital In 4 Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

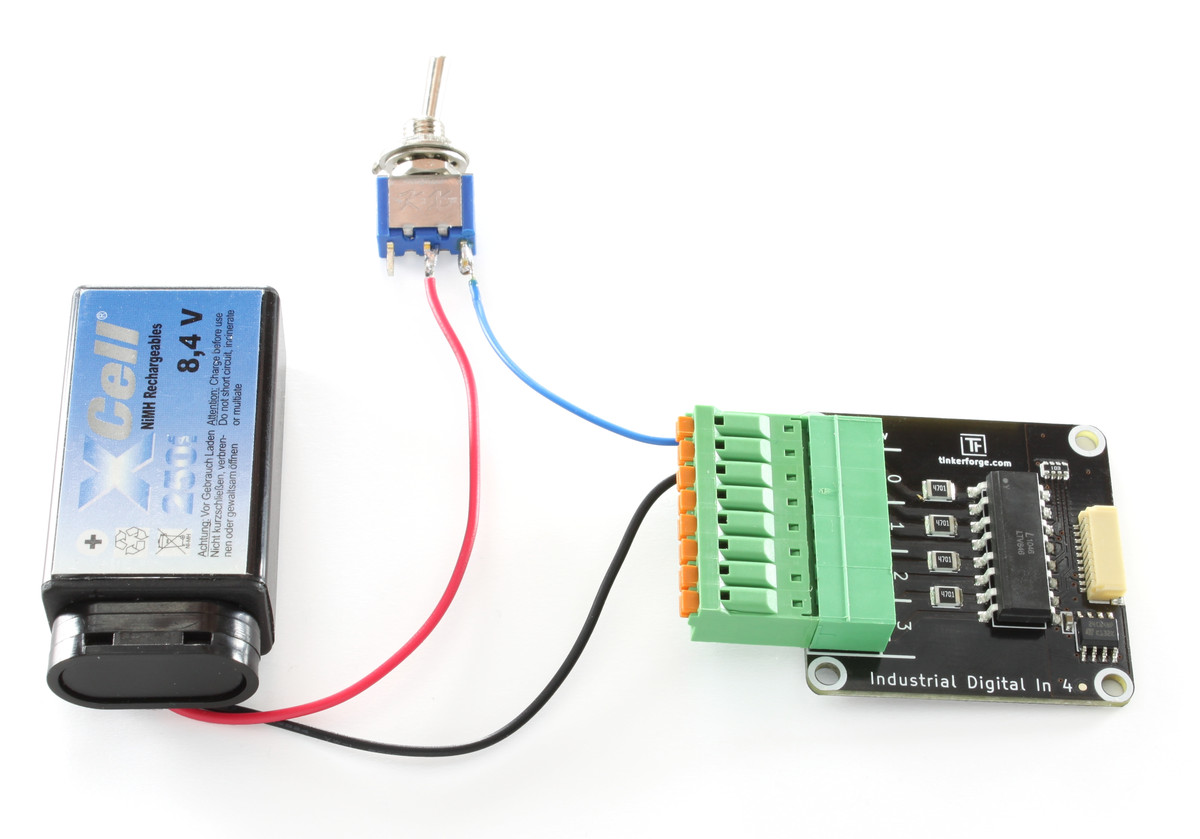

Als nächstes muss das Industrial Digital In 4 Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden. Verbinde zusätzlich eine Spannungsquelle mit einem der Bricklet Eingänge Wir haben eine Batterie für diesen Test genommen (siehe Bild unten).

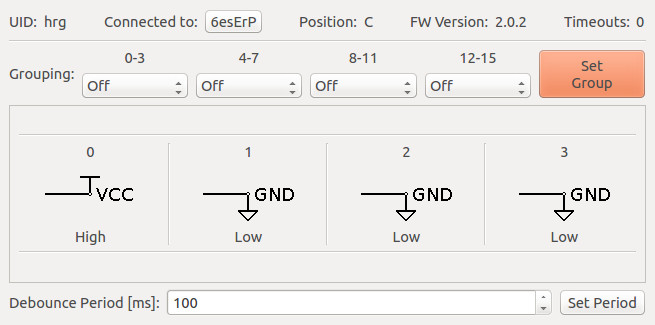

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Industrial Digital In 4 Bricklet" auftauchen. Wähle diesen Tab aus.

Anschließend sollte der angezeigte Zustand des Eingangs durch An- und Abstecken der Batterie geändert werden können.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Industrial Digital In 4 Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse¶

Ein laser-geschnittenes Gehäuse für das Industrial Digital In 4 Bricklet ist verfügbar.

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

• Schraube Abstandshalter an das Bricklet,

• schraube Unterteil an untere Abstandshalter,

• baue Seitenteile auf,

• stecke zusammengebaute Seitenteile in Unterteil und

• schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Industrial Digital In 4 Bricklet Gehäuses:

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
