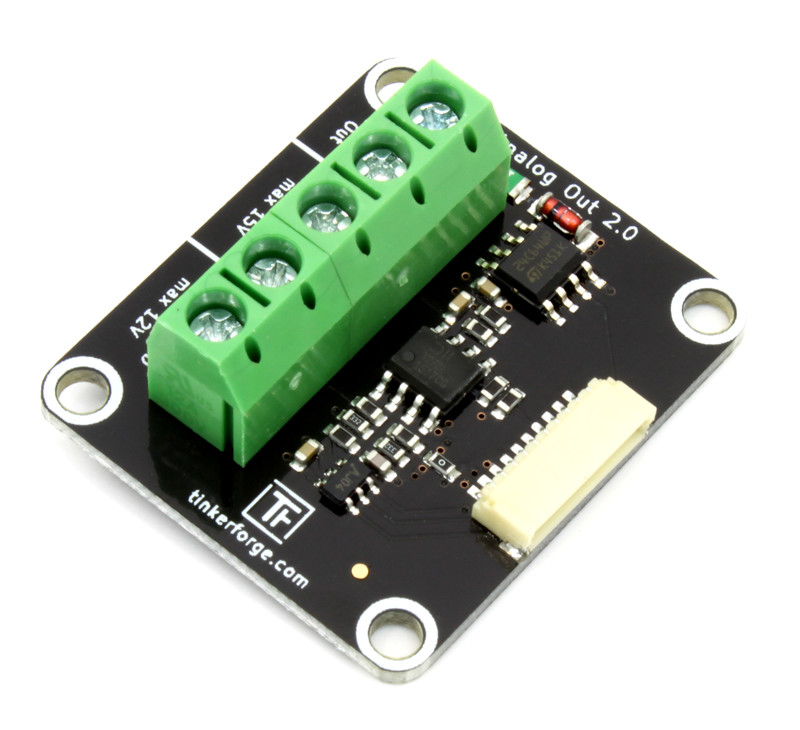

Analog Out Bricklet 2.0¶

Features¶

• Erzeugt konfigurierbare elektrische Spannungen zwischen 0V und 12V*

• Angabe in 1mV Schritten (12Bit Auflösung)

Beschreibung¶

Das Analog Out Bricklet 2.0 kann genutzt werden um Bricks mit einem 12Bit Digital-Analog-Wandler zu erweitern. Es ist der Nachfolger des Analog Out Bricklet mit größerem Ausgangsspannungsbereich. Mit diesem können elektrische Spannungen von 0V bis 12V* generiert werden. Die Spannung kann direkt in Volt angegeben werden.

Für Ausgangsspannungen über 5V muss eine zusätzliche externe Spannungsquelle angeschlossen werden. Die maximal erreichbare Ausgangsspannung entspricht der Versorgungsspannung. Soll z.b. 12V ausgegeben werden, so muss das Bricklet auch mit mindestens 12V versorgt werden. Für Ausgangsspannungen bis 5V können die 5V und VIN Anschlussklemmen verbunden werden.

Technische Spezifikation¶

* Die maximale Spannung hängt von der Versorgungsspannung an VIN ab.

Ressourcen¶

• MCP4725 Datenblatt (Download)

• Schaltplan (Download)

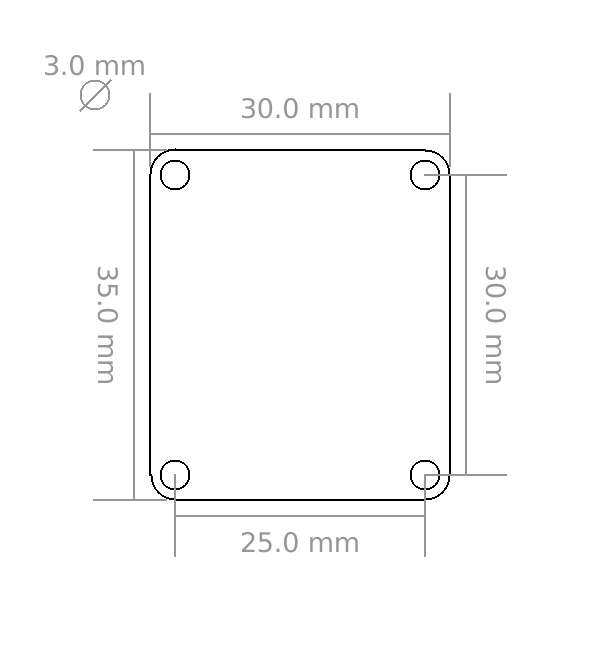

• Umriss und Bohrplan (Download)

• Quelltexte und Platinenlayout (Download)

• 3D Modell (Online ansehen | Download: STEP, FreeCAD)

Anschlussmöglichkeit¶

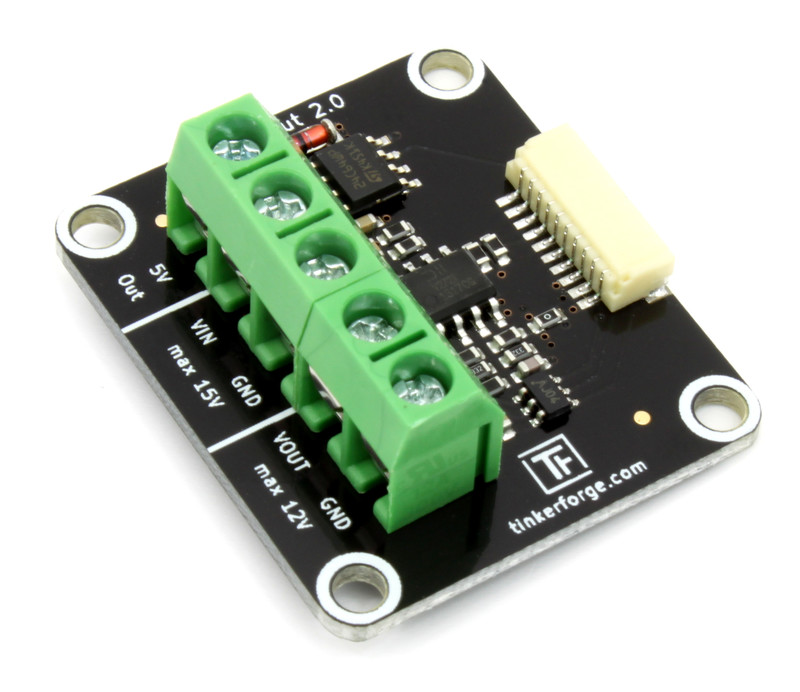

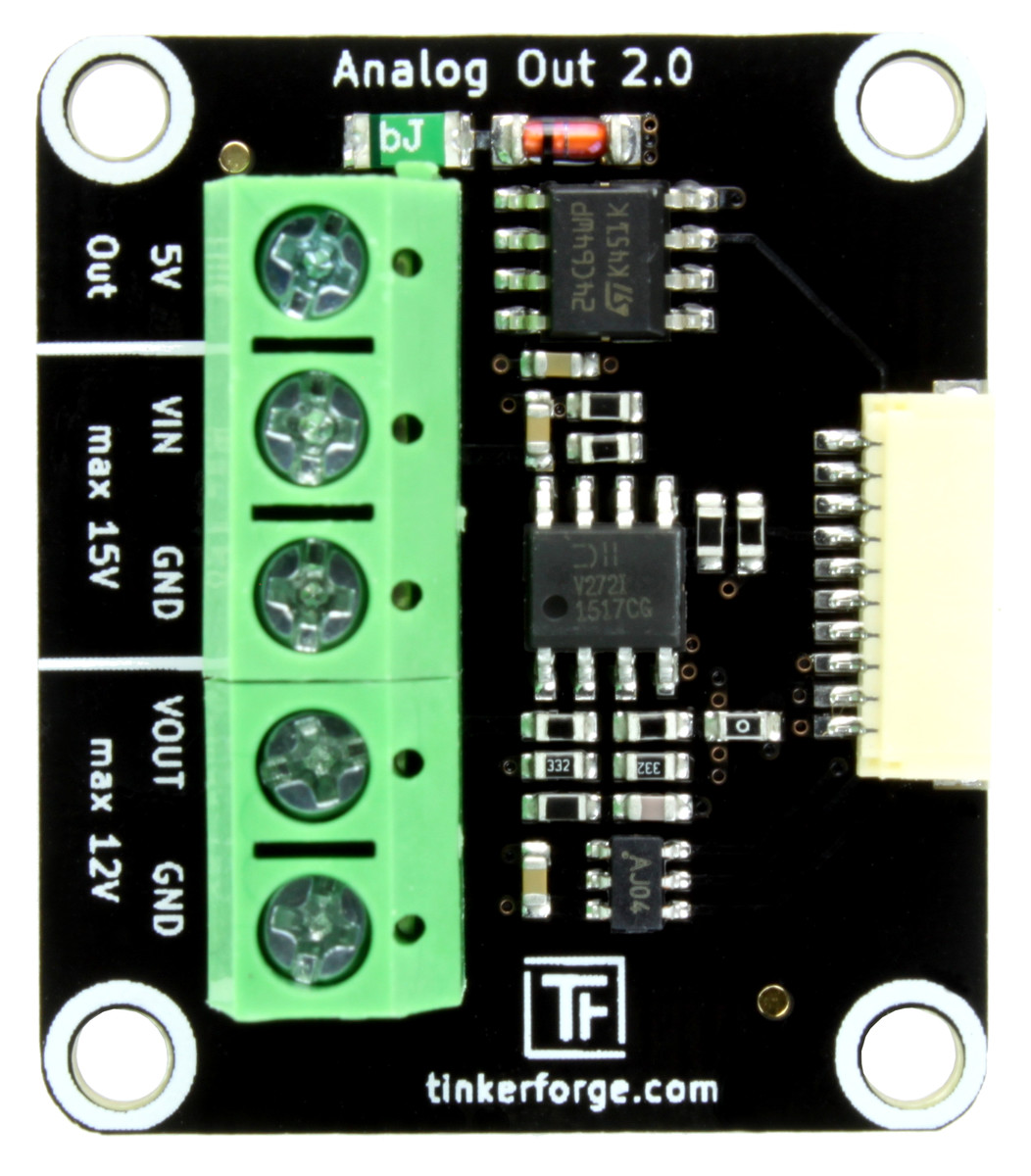

Das Analog Out Bricklet 2.0 hat fünf Anschlussklemmen. Eine Gleichspannungsquelle (maximal 15V) muss an die VIN und die dazugehörige GND Anschlussklemme angeschlossen werden. Das Bricklet verwendet diese Eingangsspannung um die einstellbare Ausgangsspannung an der VOUT Anschlussklemme zu erzeugen. Die 5V Anschlussklemme stellt 5V bereit. Diese können z.B. genutzt werden, um die VIN Anschlussklemme zu versorgen, so dass Ausgangsspannung bis zu 5V an VOUT ausgegeben werden können, ohne zusätzliche externe Spannungsquelle.

Erster Test¶

Um ein Analog Out Bricklet 2.0 testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Analog Out Bricklet 2.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden. Zusätzlich muss eine Gleichspannungsquelle an die VIN und GND Anschlussklemmen des Bricklets angeschlossen werden. Als Test kann die 5V Anschlussklemme mit der VIN Anschlussklemme verbunden werden. Die GND Anschlussklemmen sind intern bereits verbunden.

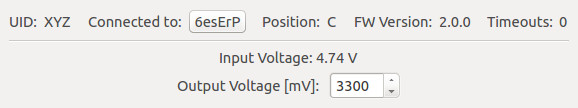

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Analog Out Bricklet 2.0" auftauchen. Wähle diesen Tab aus. Auf diesem Tab kann die Ausgangsspannung an der VOUT Anschlussklemme eingestellt werden. Die maximale VOUT Ausgangsspannung ist begrenzt durch die Eingangsspannung an der VIN Anschlussklemme.

Zu Testzwecken kann die VOUT Ausgangsspannung mit einem Voltmeter gemessen werden. Wenn alles wie erwartet funktioniert sollte die eingestellte Spannung mit der Messung des Voltmeters übereinstimmen.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Analog Out Bricklet 2.0 und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse¶

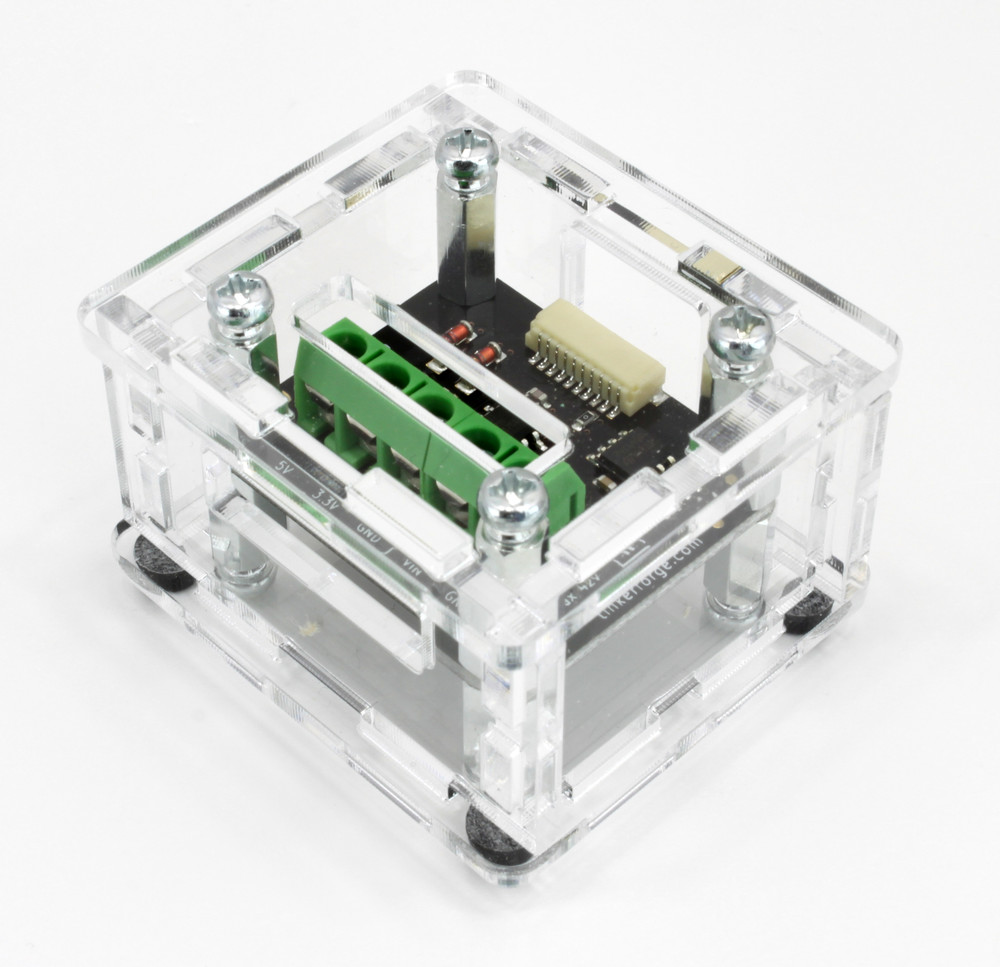

Ein laser-geschnittenes Gehäuse für das Analog Out Bricklet 2.0 ist verfügbar.

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

• Schraube Abstandshalter an das Bricklet,

• schraube Unterteil an untere Abstandshalter,

• baue Seitenteile auf,

• stecke zusammengebaute Seitenteile in Unterteil und

• schraube Oberteil auf obere Abstandshalter.

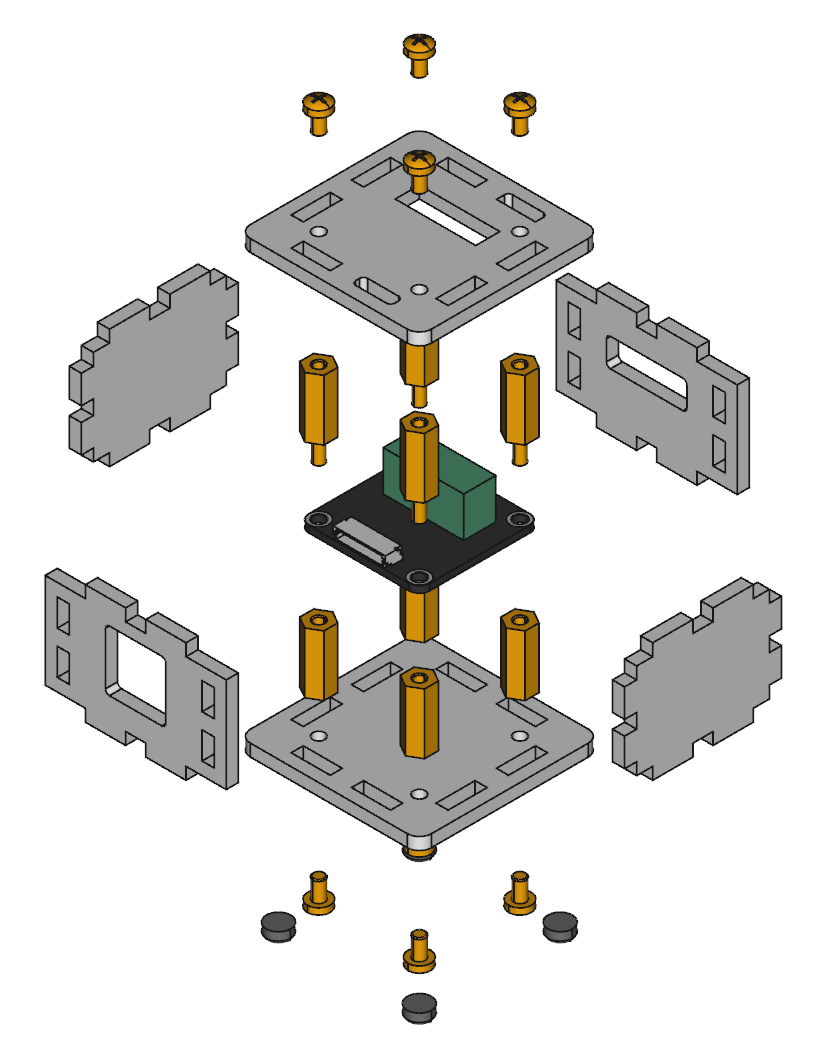

Im Folgenden befindet sich eine Explosionszeichnung des Analog Out Bricklet 2.0 Gehäuses:

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
