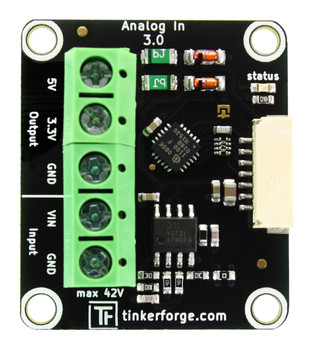

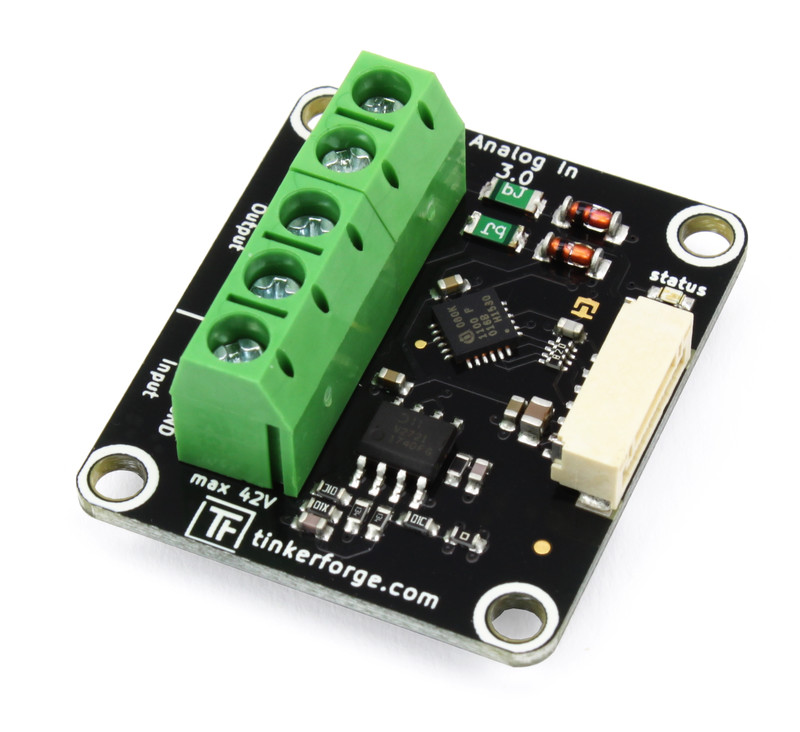

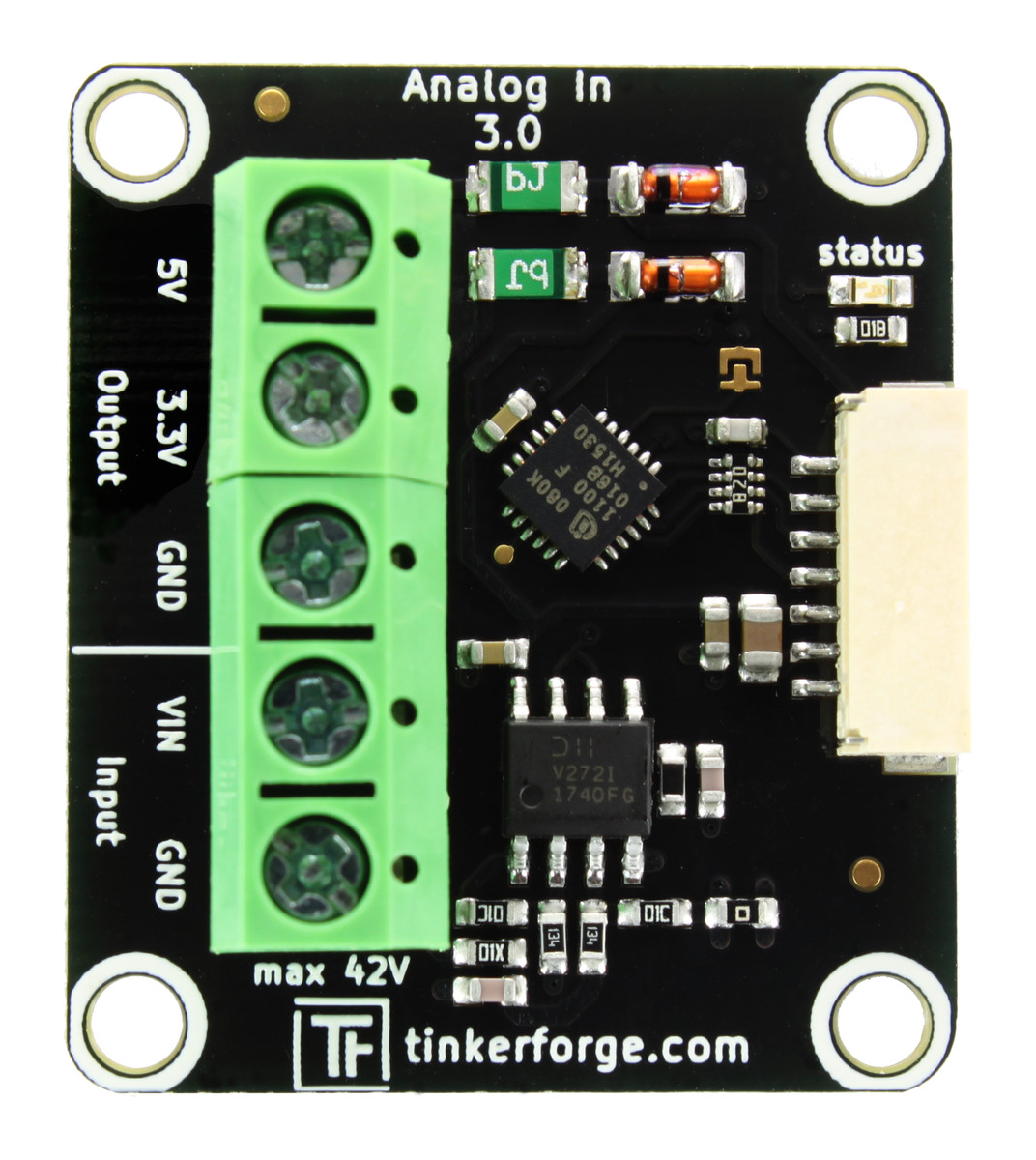

Analog In Bricklet 3.0

Features

  • Misst elektrische Spannungen bis zu 42V (DC)
  • Auflösung über den gesamten Messbereich von ~10mV

Beschreibung

Das Analog In Bricklet 3.0 kann benutzt werden um Bricks die Möglichkeit zu geben elektrische Spannungen zu messen. Es ist der Nachfolger des Analog In Bricklet 2.0. Die gemessene Spannung kann direkt in Volt ausgelesen werden.

Mit konfigurierbaren Events ist es möglich auf Spannungsänderungen zu reagieren ohne die Werte laufend abzufragen (kein Polling notwendig).

Technische Spezifikation

Eigenschaft Wert
Stromverbrauch 70mW (14mA bei 5V)

Elektrische Spannung 0V - 42V (DC) in 1mV Schritten, 12Bit Auflösung (~10mV)
Maximaler Ausgangsstrom 150mA (3,3V), 150mA (5V)

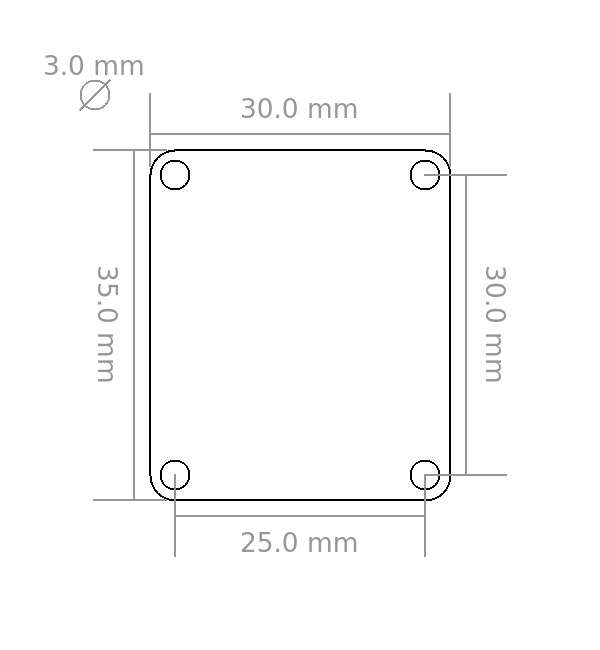

Abmessungen (B x T x H) 35 x 30 x 14mm (1,38 x 1,18 x 0,55")
Gewicht 8g

Ressourcen

Anschlussmöglichkeit

Das Analog In Bricklet 3.0 hat fünf Anschlussklemmen. Über diese sind folgende Ausgangssignale verfügbar: 5V, 3,3V sowie GND. Zwischen der VIN Anschlussklemme und GND kann die zu messende Spannung angelegt werden.

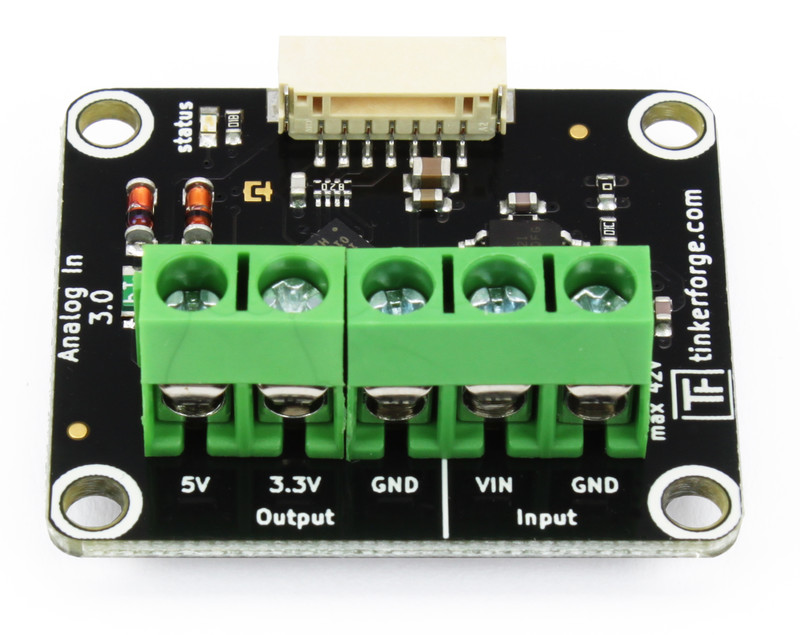

Analog In Bricklet 3.0 Anschlussklemmen

Erster Test

Um ein Analog In Bricklet 3.0 testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Analog In Bricklet 3.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden. Als nächstes muss eine zu messende Gleichspannungsquelle mit dem Bricklet verbunden werden. Als Test kann z.B. die 5V oder 3,3V Anschlussklemme mit der VIN Anschlussklemme verbunden werden. Die beiden GND Anschlussklemmen sind intern schon verbunden.

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Analog In Bricklet 3.0" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird die gemessene Spannung angezeigt. Der Graph gibt den zeitlichen Verlauf der Spannung wieder.

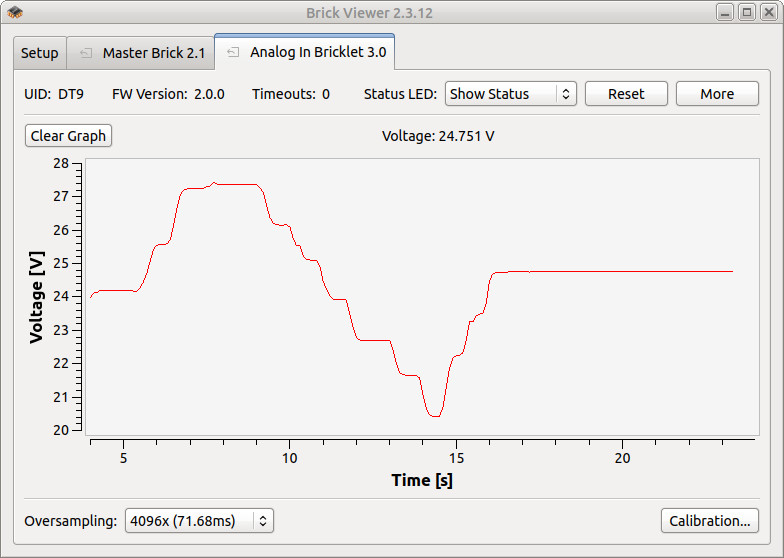

Analog In Bricklet 3.0 im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Analog In Bricklet 3.0 und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

Ein laser-geschnittenes Gehäuse für das Analog In Bricklet 3.0 ist verfügbar.

Gehäuse für Analog In Bricklet 3.0

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Abstandshalter an das Bricklet,
  • schraube Unterteil an untere Abstandshalter,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Unterteil und
  • schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Analog In Bricklet 3.0 Gehäuses:

Explosionszeichnung für Analog In Bricklet 3.0

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C/C++ für Mikrocontroller API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
openHAB API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
