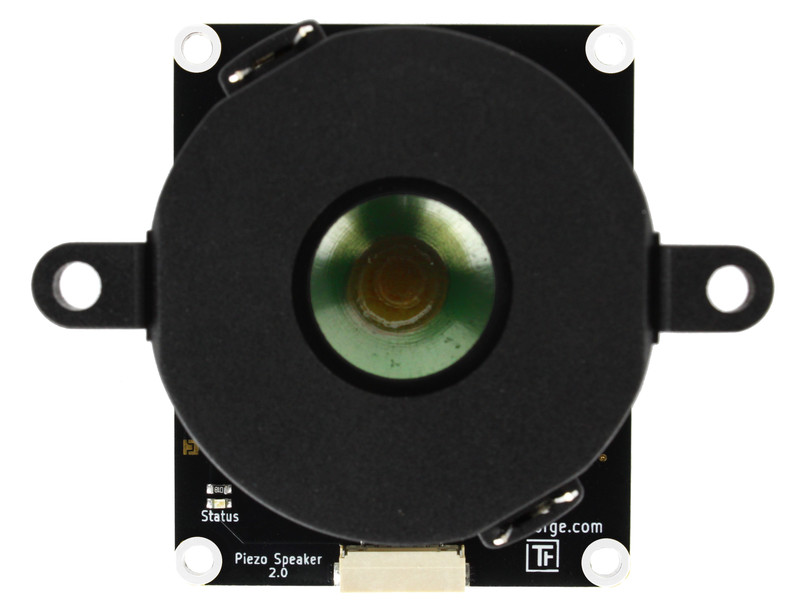

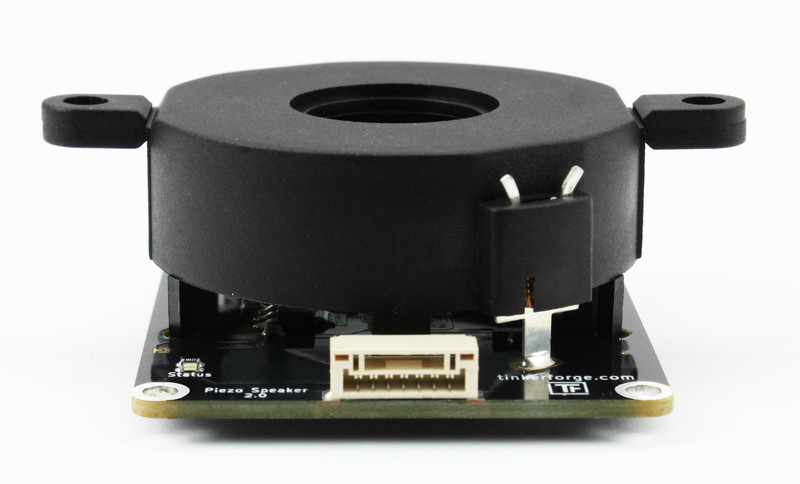

Piezo Speaker Bricklet 2.0

Features

  • Kann einen konfigurierbaren Piepton zwischen 50Hz und 15000Hz erzeugen
  • Kann einen einstellbaren Alarm/Sirenen-Ton ausgeben
  • Lautstärke ist zwischen 85dB(A) und 110dB(A) konfigurierbar

Beschreibung

Das Piezo Speaker Bricklet 2.0 kann genutzt werden um mit Bricks Töne mit unterschiedlichen Frequenzen und Lautstäken zu erzeugen.

Der verfügbare Frequenzbereich ist 50Hz bis 15000Hz. Die Lautstärke kann zwischen 85dB(A) und 110dB(A) eingestellt werden.

Zusätzlich hat das Bricklet Unterstützung für Alarm und Sirenen-Töne. In diesem Modus wird ein sweep erzeugt der einen Frequenzbereich mit konfigurierbarer Schrittgröße und Länge abläuft.

Das Piezo Speaker Bricklet 2.0 hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.

Die folgende Audiodatei besteht aus Beispielen von Piep und Alarm-Tönen die mit einem Piezo Speaker Bricklet 2.0 erzeugt wurden:

Technische Spezifikation

Eigenschaft Wert
Buzzer PT-4532PLQ
Stromverbrauch 55mW (11mA bei 5V)

Frequenzbereich 50Hz - 15000Hz (konfigurierbar)
Lautstärke 85dB(A) - 110dB(A) @50cm/1kHz (konfigurierbar)

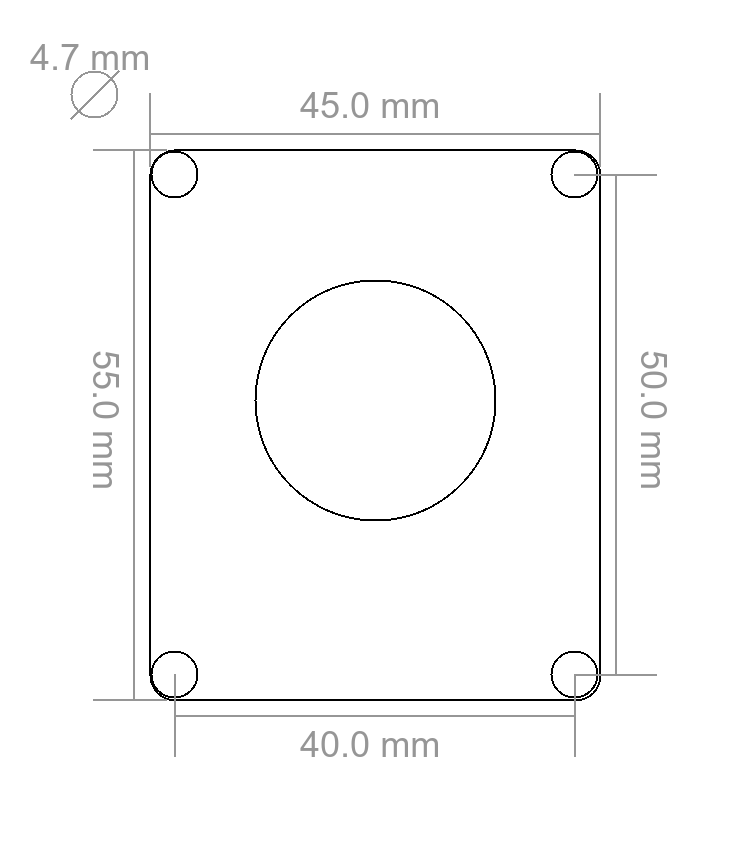

Abmessungen (B x T x H) 55 x 45 x 20mm (2.2 x 1.8 x 0.8")
Gewicht 20g

Ressourcen

Erster Test

Um ein Piezo Speaker Bricklet 2.0 testen zu können müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Piezo Speaker Bricklet 2.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden.

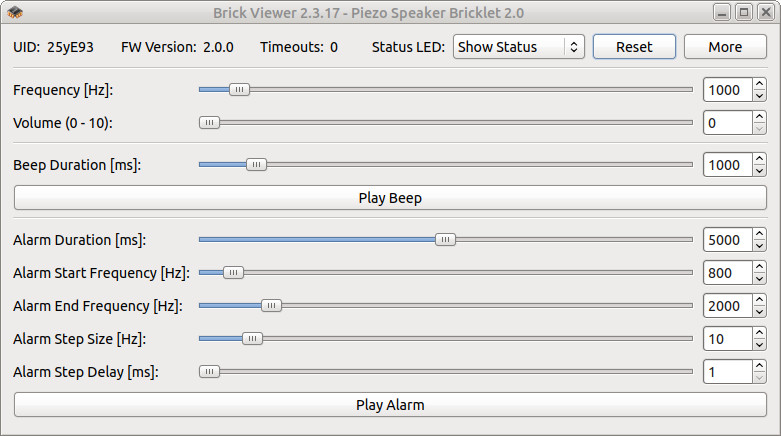

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Piezo Speaker Bricklet 2.0" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert können nun Töne erzeugt werden.

Piezo Speaker Bricklet 2.0 im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Piezo Speaker Bricklet 2.0 und Beispiele in verschiedenen Programmiersprachen auf.

Lautstärke und Schalldruckpegel

Das Bricklet hat 11 unterschiedliche Lautstärkenstufen (0 bis 10).

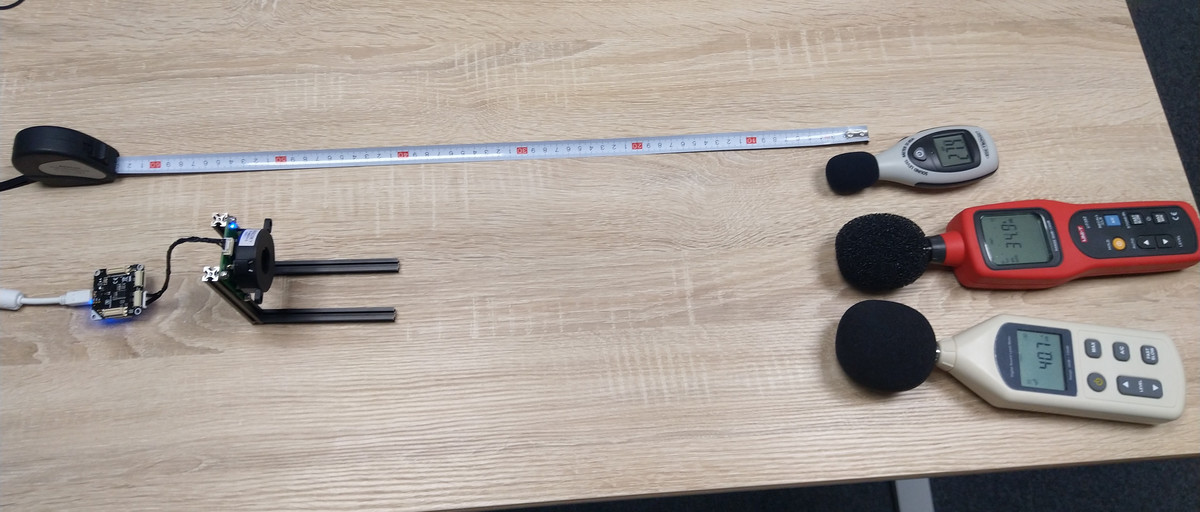

Wir haben den Schalldruckpegel mit dem unten beschriebenen Testaufbau gemessen. Dazu haben wir den Durchschnitt von drei unterschiedlichen Schallpegelmessgeräten bei einer Distanz von 50cm bestimmt. Die eingestellte Frequenz des Piezo Speaker Bricklet 2.0 war 1kHz.

Piezo Speaker Bricklet 2.0 im Brick Viewer

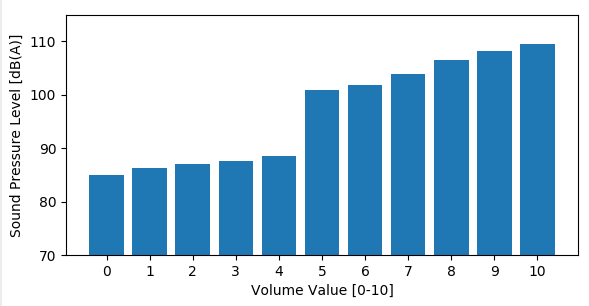

Das Resultat ist ein Bereich von 85dB(A) bis 110dB(A):

Piezo Speaker Bricklet 2.0 im Brick Viewer

Der Lautstärkenbereich 0-4 kann für Benachrichtigungstöne genutzt werden und die Lautstärke im Bereich 5-10 ist gut geeignet für laute und nervige Alarm-Töne.

Warnung

Hinweis: Bei 110 dB(A) beträgt die empfohlene zulässige Expositionszeit (laut NIOSH und CDC) nur ungefähr 1,5 Minuten!

Gehäuse

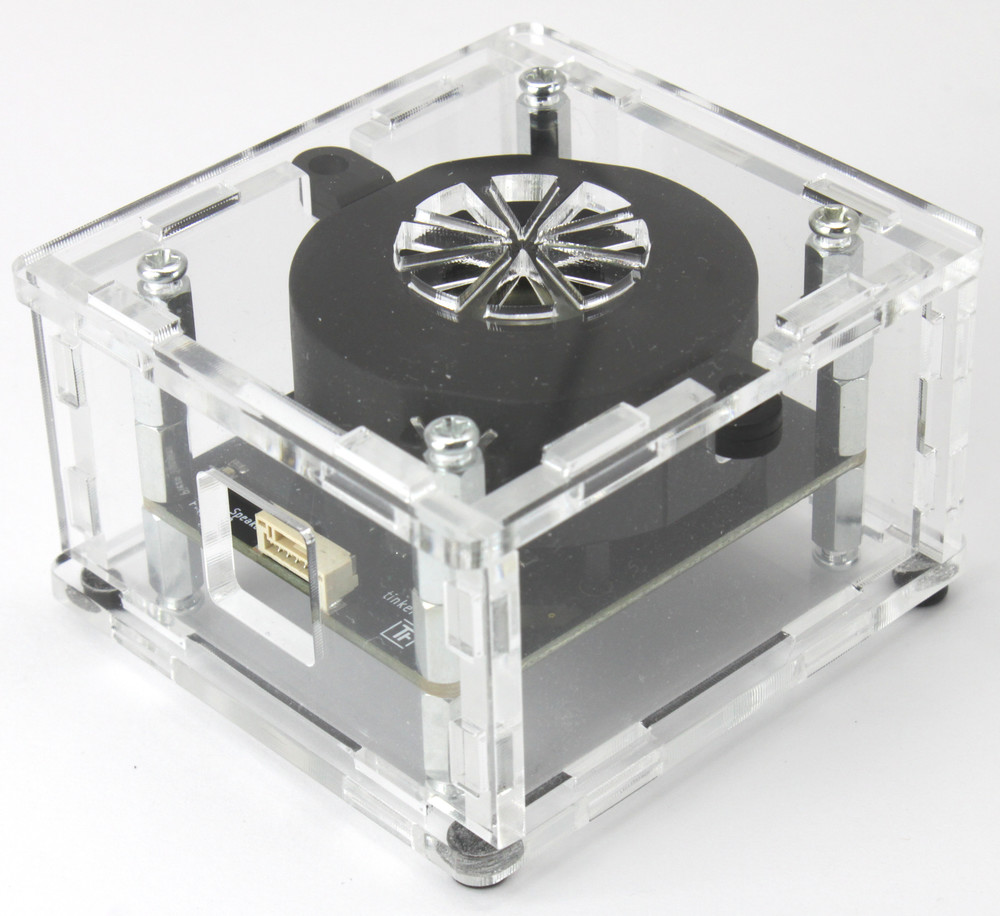

Ein laser-geschnittenes Gehäuse für das Piezo Speaker Bricklet 2.0 ist verfügbar.

Gehäuse für Piezo Speaker Bricklet 2.0

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Abstandshalter an das Bricklet,
  • schraube Unterteil an untere Abstandshalter,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Unterteil und
  • schraube Oberteil auf obere Abstandshalter.

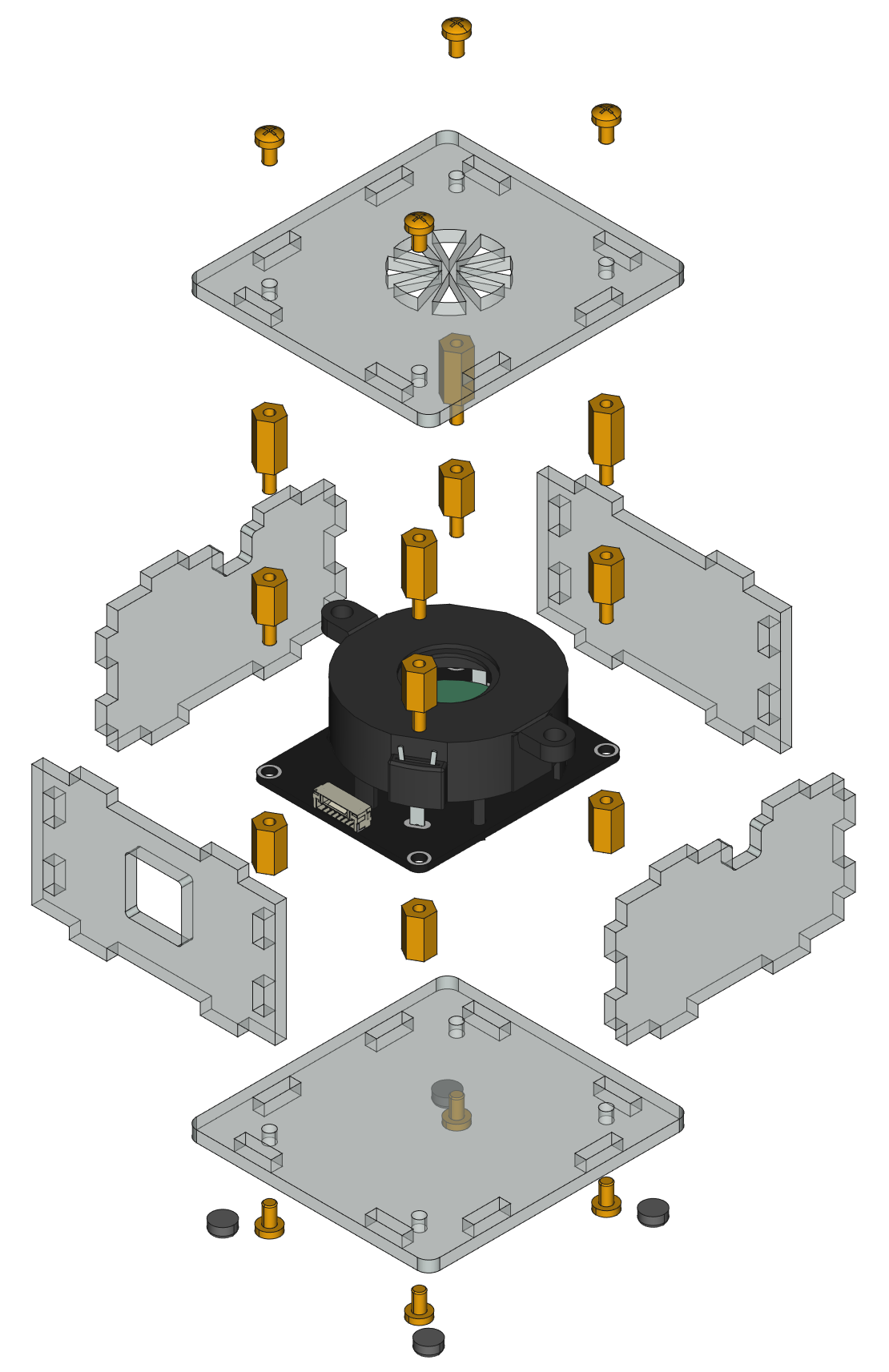

Im Folgenden befindet sich eine Explosionszeichnung des Piezo Speaker Bricklet 2.0 Gehäuses:

Explosionszeichnung für Piezo Speaker Bricklet 2.0

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
