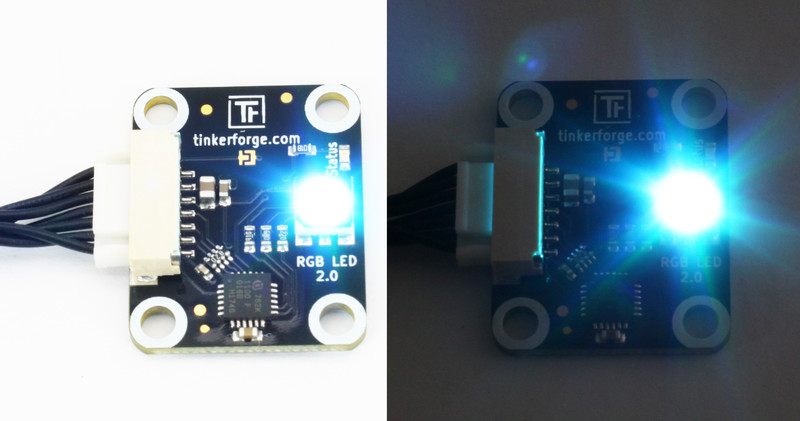

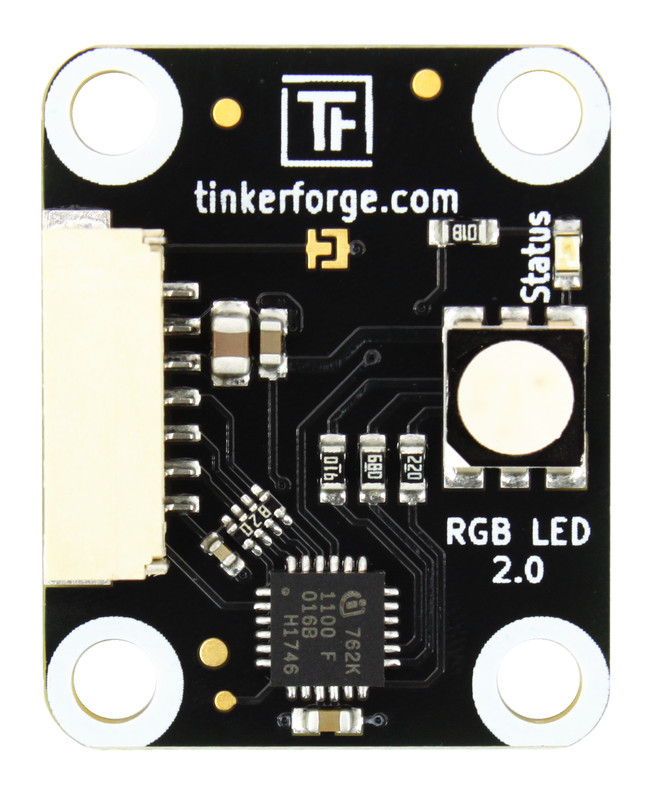

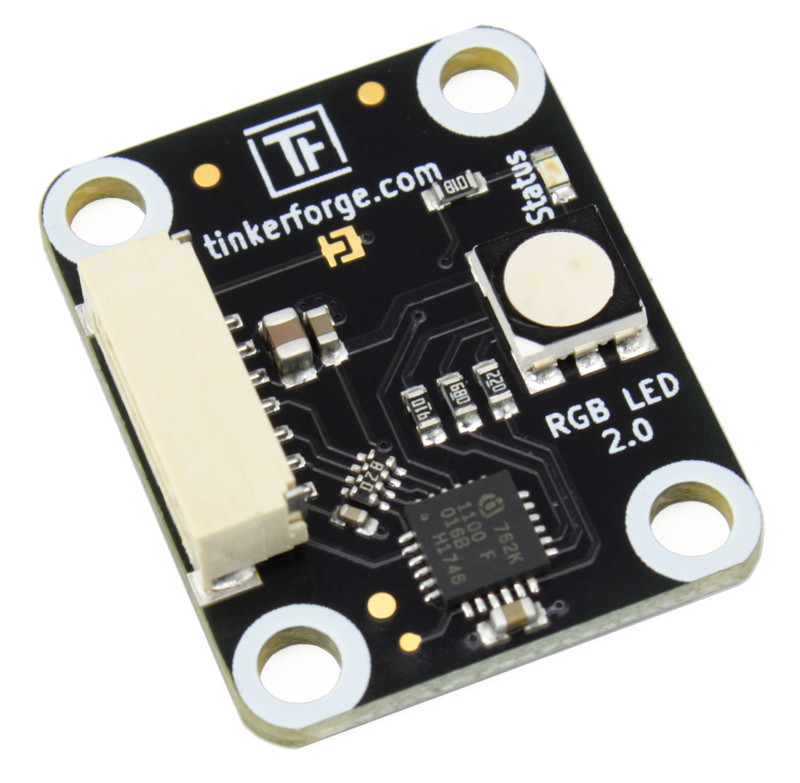

RGB LED Bricklet 2.0

Features

  • 1x RGB LED
  • 24 Bit Farbauflösung
  • Leuchtkraft wird für menschliche Lichtempfindleichkeit korrigiert (CIE 1931)

Beschreibung

Mit dem RGB LED Bricklet 2.0 können Bricks eine RGB LED steuern. Jeder Kanal der LED (rot, grün, blau) kann individuell mit 8 Bit Auflösung gesteuert werden.

Die Leuchtkraft der LED wird automatisch für die menschliche Lichtempfindleichkeit nach CIE 1931 korrigiert. Das bedeutet, dass jeder Wechsel einer Farbe von aus zu voller Helligkeit für das menschliche Auge wie ein gleichmäßiger Farbverlauf erscheint.

Das RGB LED Bricklet 2.0 hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.

Technische Spezifikation

Eigenschaft Wert
LED QBLP679E-RGB
Stromverbrauch
Aus: 35mW (7mA bei 5V)
Weiß: 180mW (36mA bei 5V)

Lichtstärke (R, G, B) 400-630mcd, 1000-1500mcd, 200-285mcd

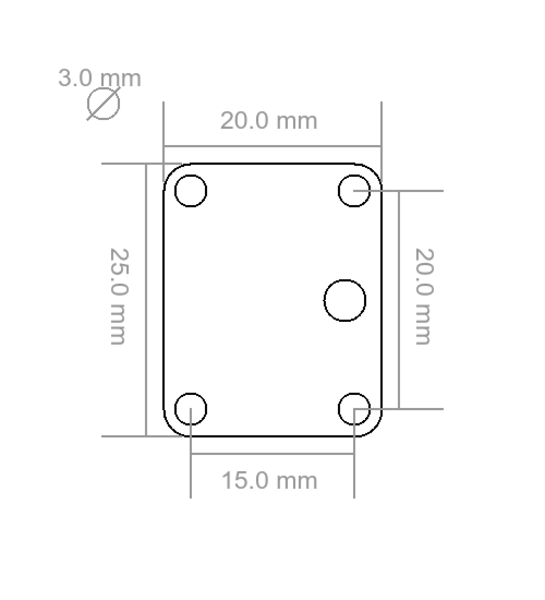

Abmessungen (B x T x H) 25 x 20 x 5mm (0.98 x 0.79 x 0.19")
Gewicht 3g

Ressourcen

Erster Test

Um ein RGB LED Bricklet 2.0 testen zu können müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das RGB LED Bricklet 2.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden.

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "RGB LED Bricklet 2.0" auftauchen. Wähle diesen Tab aus. Wenn alles so funktioniert wie erwartet lässt sich die RGB LED jetzt mit unterschiedlichen Schiebereglern steuern:

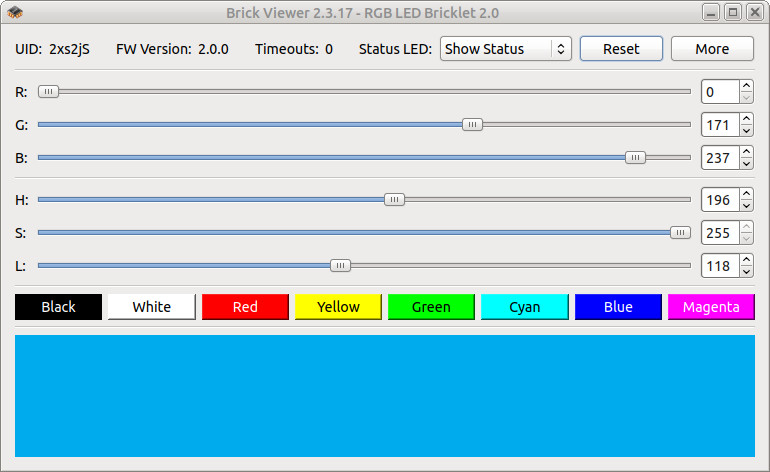

RGB LED Bricklet 2.0 im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des RGB LED Bricklet 2.0 und Beispiele in verschiedenen Programmiersprachen auf.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
