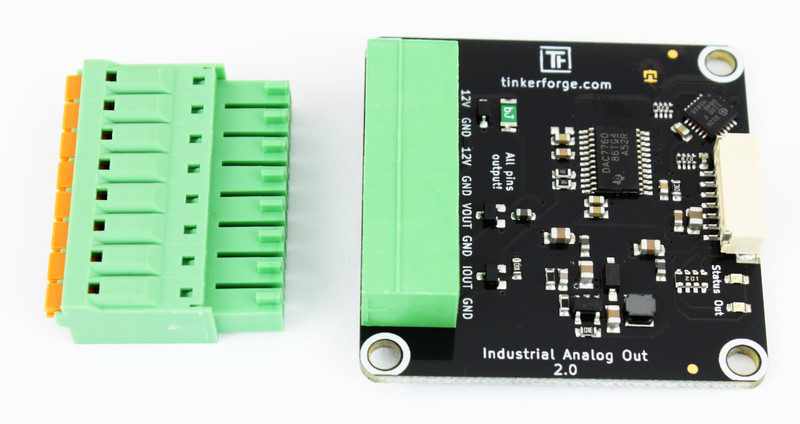

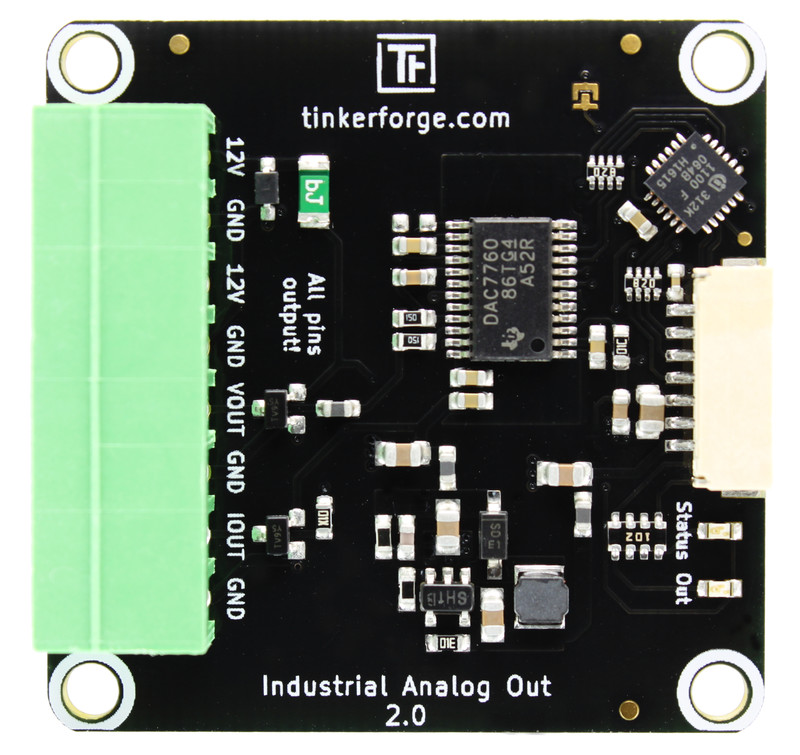

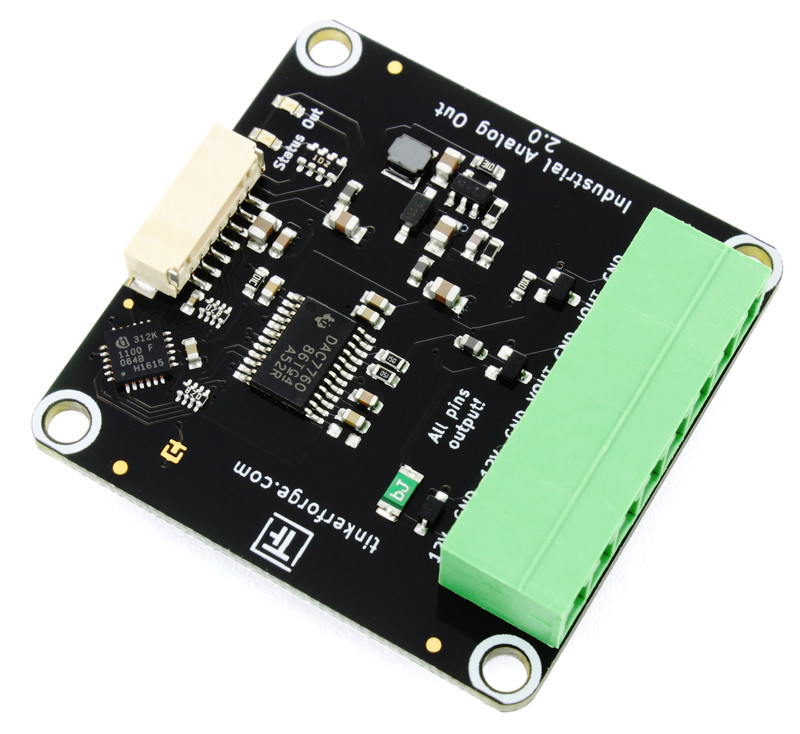

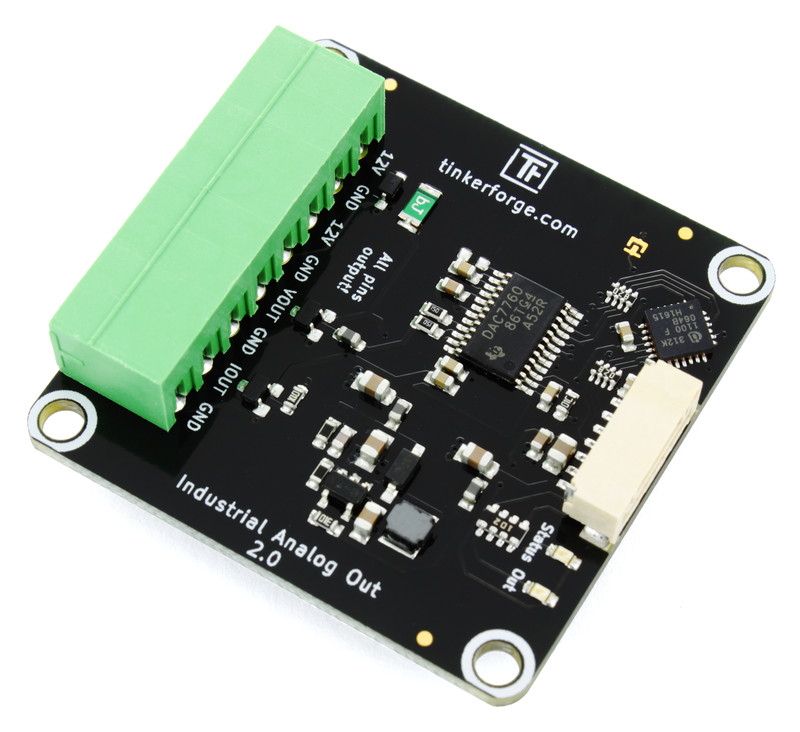

Industrial Analog Out Bricklet 2.0

Features

  • Gleichzeitig programmierbarer Spannungs- und Stromausgang
  • Gibt elektrischen Strom zwischen 0mA und 24mA aus (IEC 60381-1)
  • Gibt elektrische Spannung zwischen 0V und 10V aus (IEC 60381-2)
  • Keine externe Stromversorgung nötig

Beschreibung

Das Industrial Analog Out Bricklet 2.0 kann genutzt werden um Bricks mit einem 12Bit Digital-Analog-Wandler zu erweitern. Mit diesem können gekoppelte elektrische Spannungen und Ströme generiert werden. Die Spannung kann in mV und der Strom in µA angegeben werden.

Das Industrial Analog Out Bricklet 2.0 hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.

Technische Spezifikation

Eigenschaft Wert
D/A-Wandler DAC7760
Stromverbrauch 90mW (18mA bei 5V, ohne Last)

Auflösung bis zu 1,2mV / 4,8µA
Spannungsbereiche
  • 0V - 5V
  • 0V - 10V
Strombereiche
  • 4mA - 20mA
  • 0mA - 20mA
  • 0mA - 24mA
VOUT Ausgang bis zu 30mA
12V Spannungsversorgungs-Ausgang bis zu 100mA

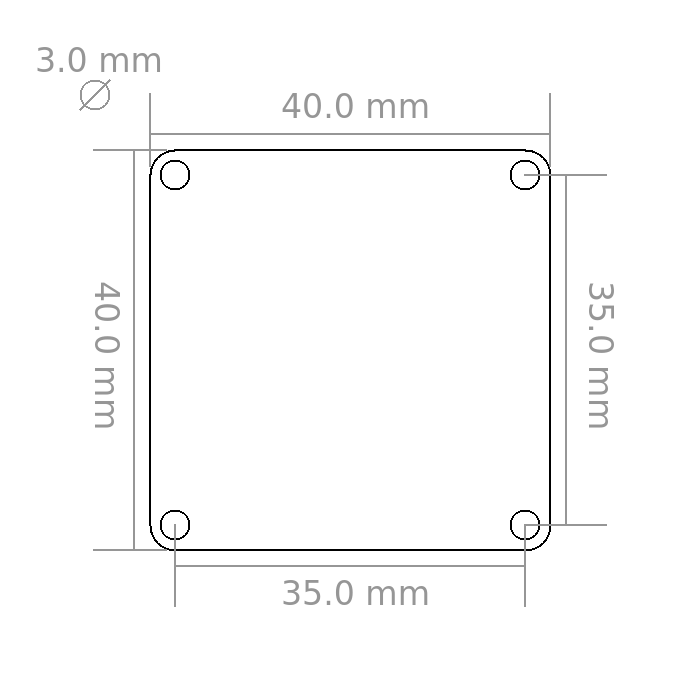

Abmessungen (B x T x H) 40 x 40 x 11mm (1,57 x 1,57 x 0,43")
Gewicht 9g

Ressourcen

Anschlussmöglichkeit

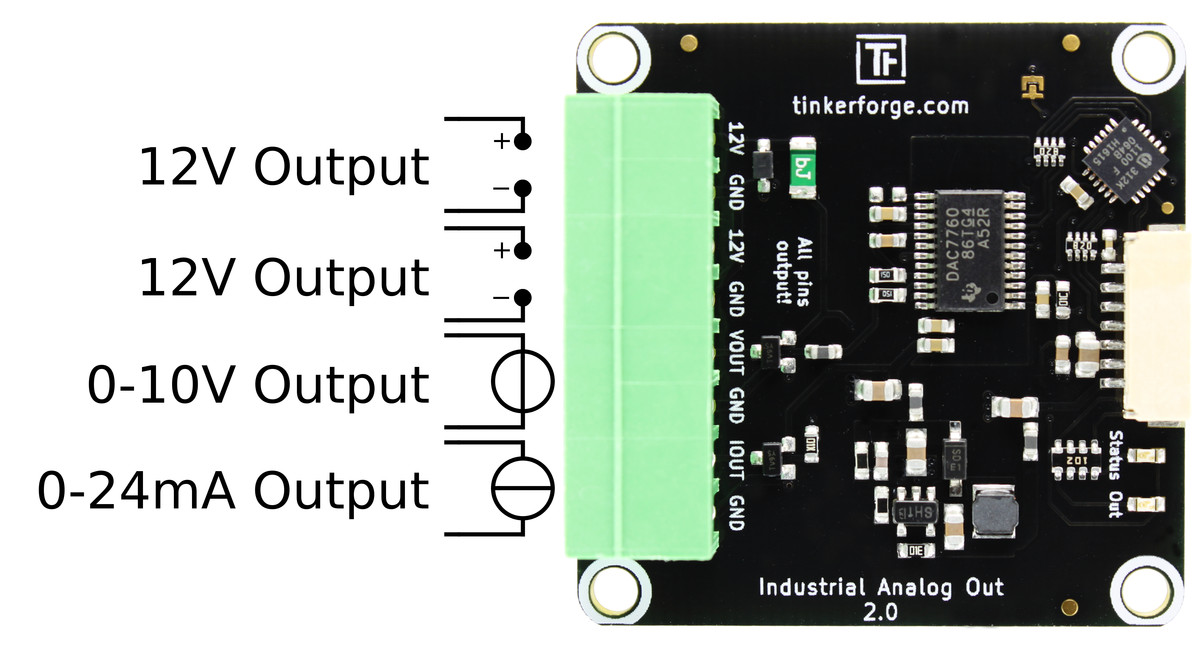

Das Industrial Analog Out Bricklet besitzt 2.0 eine 8 Pol Anschlussklemme. Das folgende Bild stellt die Anschlussmöglichkeiten dar:

Industrial Analog Out Bricklet Steckerbelegung

Erster Test

Um ein Industrial Analog Out Bricklet 2.0 testen zu können müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Industrial Analog Out Bricklet 2.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden.

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Industrial Analog Out Bricklet 2.0" auftauchen. Wähle diesen Tab aus. Das Industrial Analog Out Bricklet besitzt eine 8 Pol Anschlussklemme. Das folgende Bild stellt die Anschlussmöglichkeiten dar:

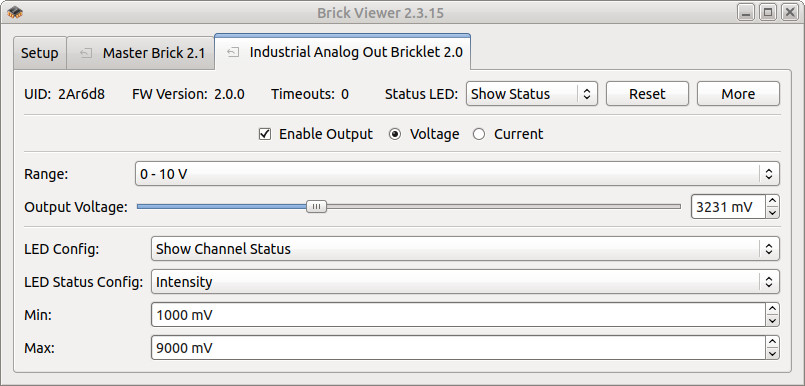

Industrial Analog Out Bricklet 2.0 im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Industrial Analog Out Bricklet 2.0 und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

Ein laser-geschnittenes Gehäuse für das Industrial Analog Out Bricklet 2.0 ist verfügbar.

Gehäuse für Industrial Analog Out Bricklet 2.0

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Abstandshalter an das Bricklet,
  • schraube Unterteil an untere Abstandshalter,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Unterteil und
  • schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Industrial Analog Out Bricklet 2.0 Gehäuses:

Explosionszeichnung für Industrial Analog Out Bricklet 2.0

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
