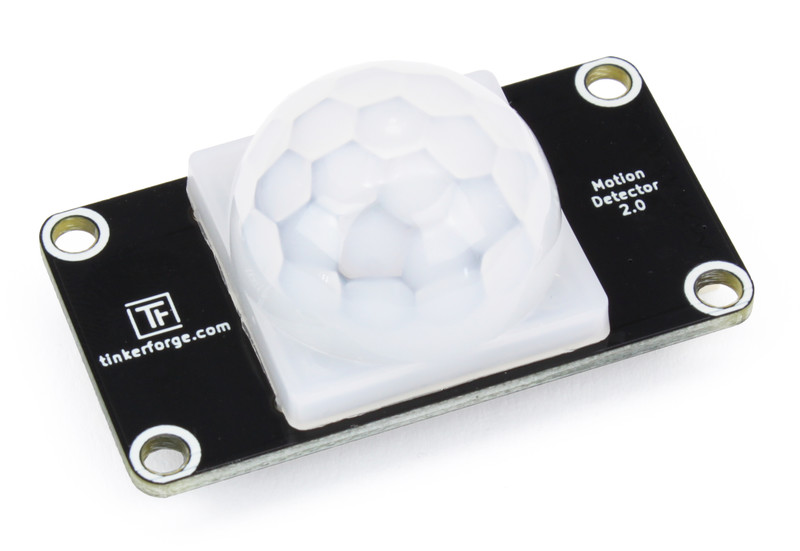

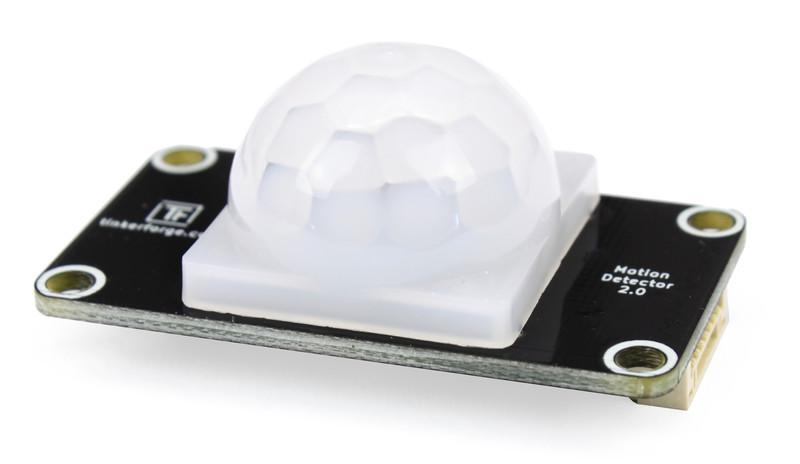

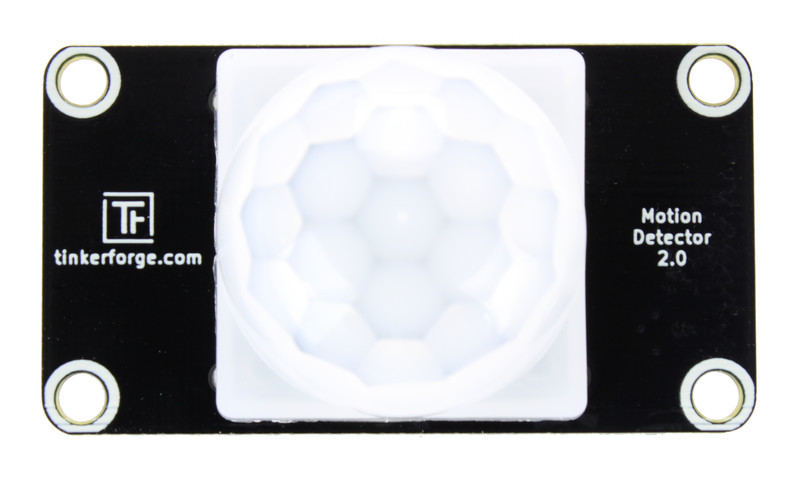

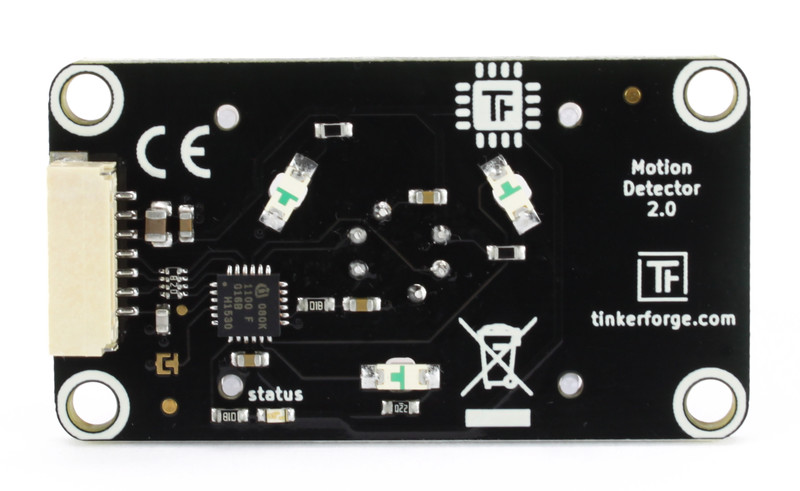

Motion Detector Bricklet 2.0

Features

  • Passiver Infrarot Bewegungssensor
  • Erkennt Bewegungen in einer Distanz von bis zu 12m (konfigurierbar)
  • Hoher Erfassungswinkel (120°)
  • Fresnellinse hat konfigurierbare Hintergrundbeleuchtung

Beschreibung

Das Motion Detector Bricklet erweitert Bricks um einen Passiv-Infrarot (PIR) Sensor. Es kann benutzt werden um Bewegungen von Personen und Tieren zu erkennen. Es hat eine konfigurierbare Reichweite von bis zu 12m mit einem Erfassungswinkel von 120°.

Es ist auch möglich Events zu nutzen. Dadurch ist es möglich auf eine Bewegungserkennung zu reagieren ohne zu pollen.

Die Fresnel Linse kann über blaue LEDs beleuchtet werden. Die Helligkeit ist per API einstellbar und kann dazu genutzt werden um eine erkannte Bewegung anzuzeigen.

Das Motion Detector Bricklet 2.0 hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.

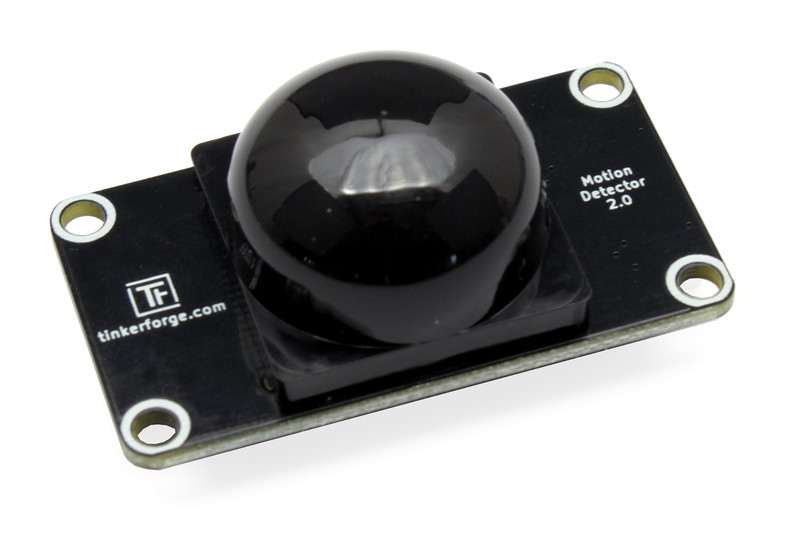

Hintergrundbeleuchting im Einsatz:

Technische Spezifikation

Eigenschaft Wert
Stromverbrauch (LEDs aus) 37mW

Erkennungsreichweite bis zu 12m (konfigurierbar)
Erfassungswinkel 120°

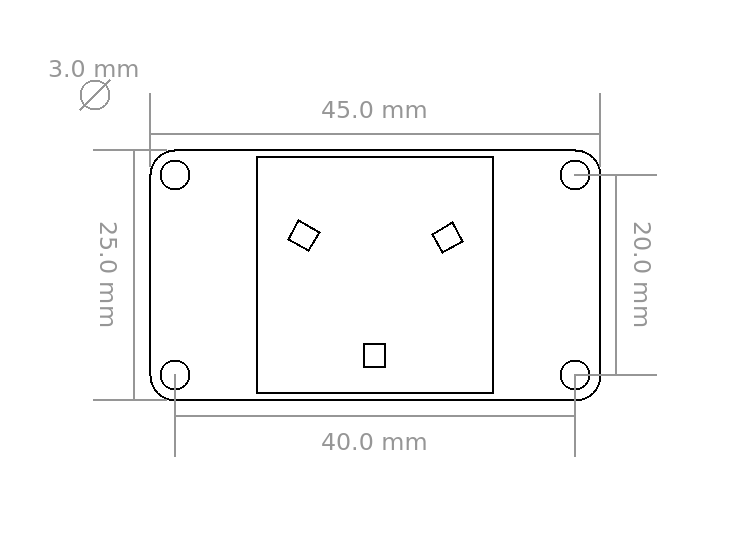

Abmessungen (B x T x H) 25 x 45 x 30mm (0,98 x 1,78 x 1,18")
Gewicht 6g

Ressourcen

Erster Test

Um ein Motion Detector Bricklet 2.0 testen zu können müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Motion Detector Bricklet 2.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden.

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Motion Detector Bricklet 2.0" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird nun eine erkannte Bewegung angezeigt.

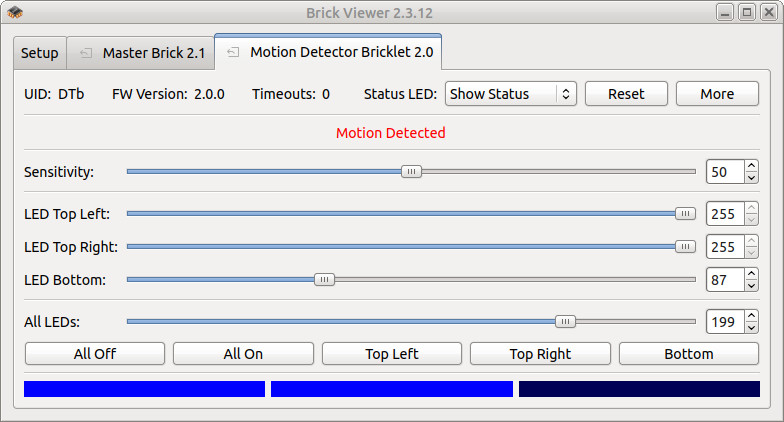

Motion Detector Bricklet 2.0 im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Motion Detector Bricklet 2.0 und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

Ein laser-geschnittenes Gehäuse für das Motion Detector Bricklet 2.0 ist verfügbar.

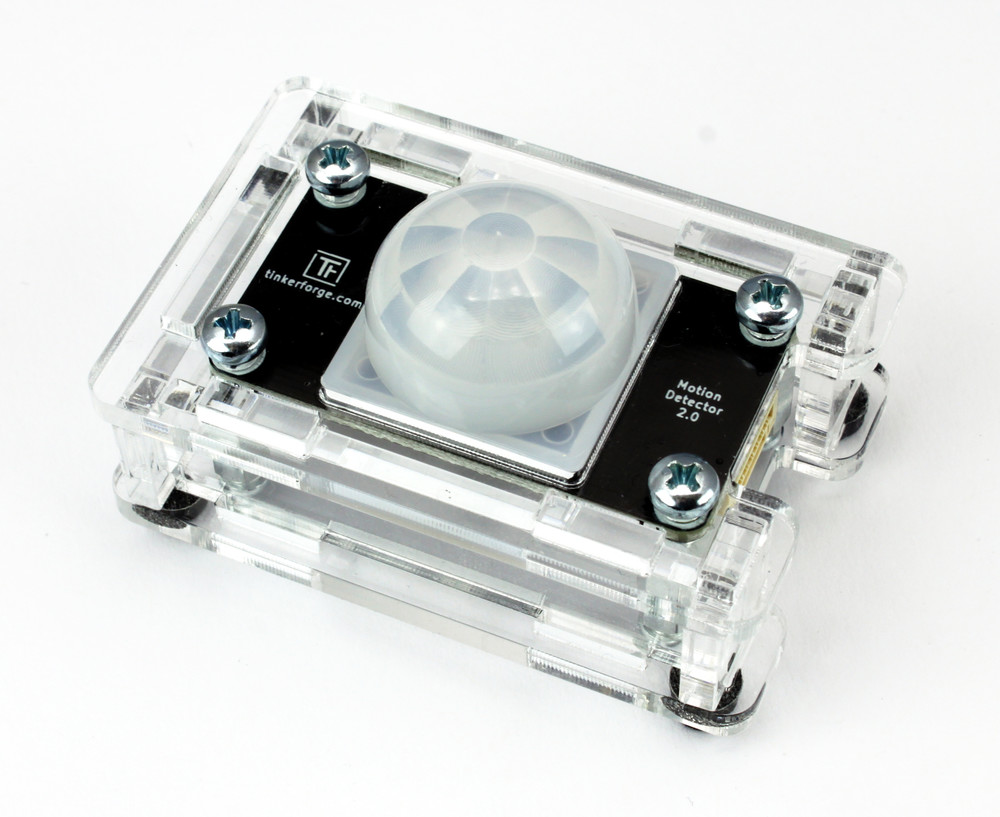

Gehäuse für Motion Detector Bricklet 2.0

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Abstandshalter an das Bricklet,
  • schraube Unterteil an untere Abstandshalter,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Unterteil und
  • schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Motion Detector Bricklet 2.0 Gehäuses:

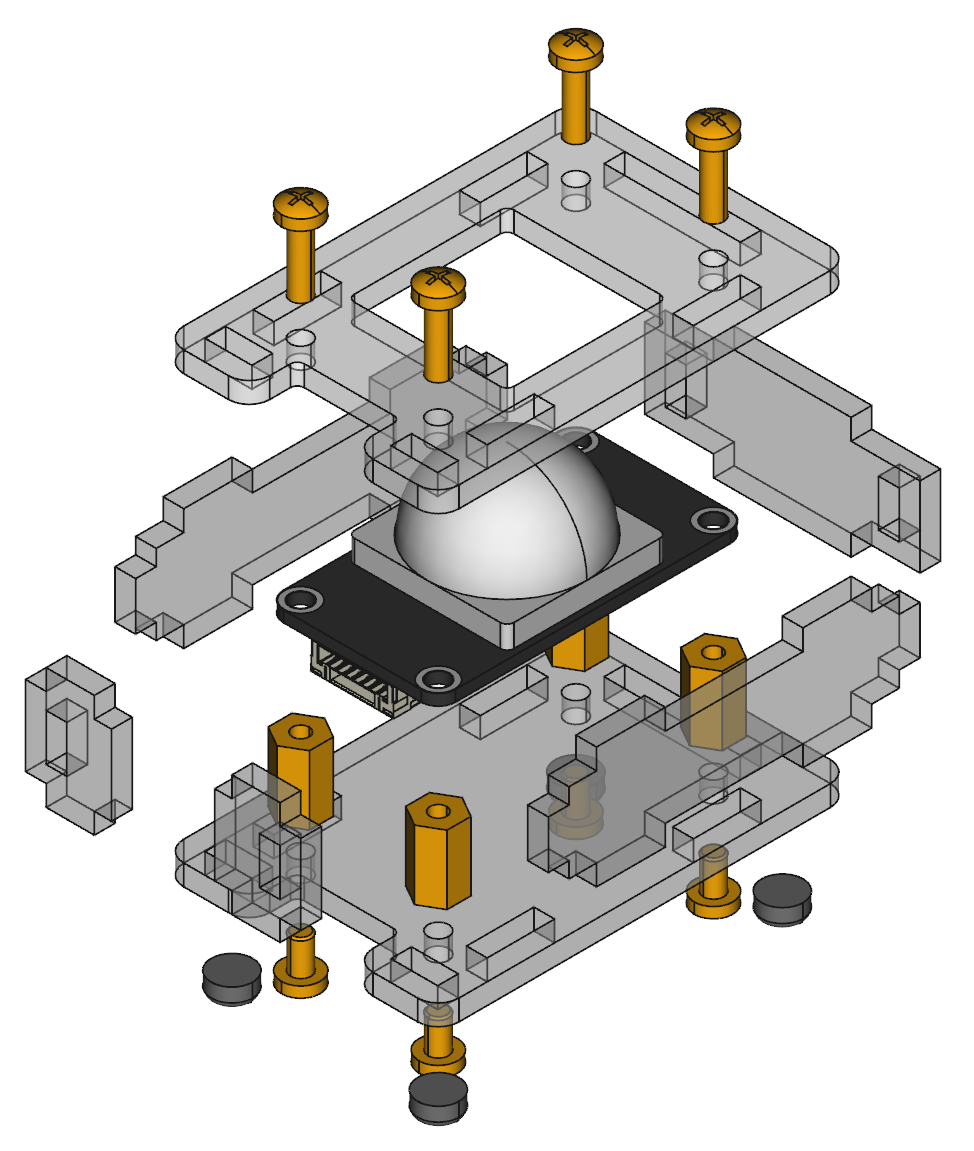

Explosionszeichnung für Motion Detector Bricklet 2.0

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
