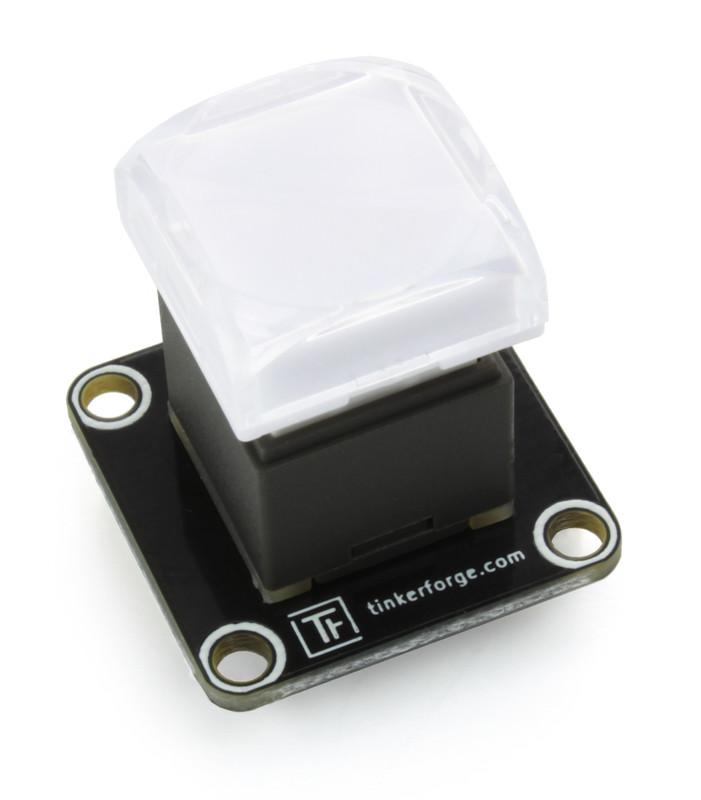

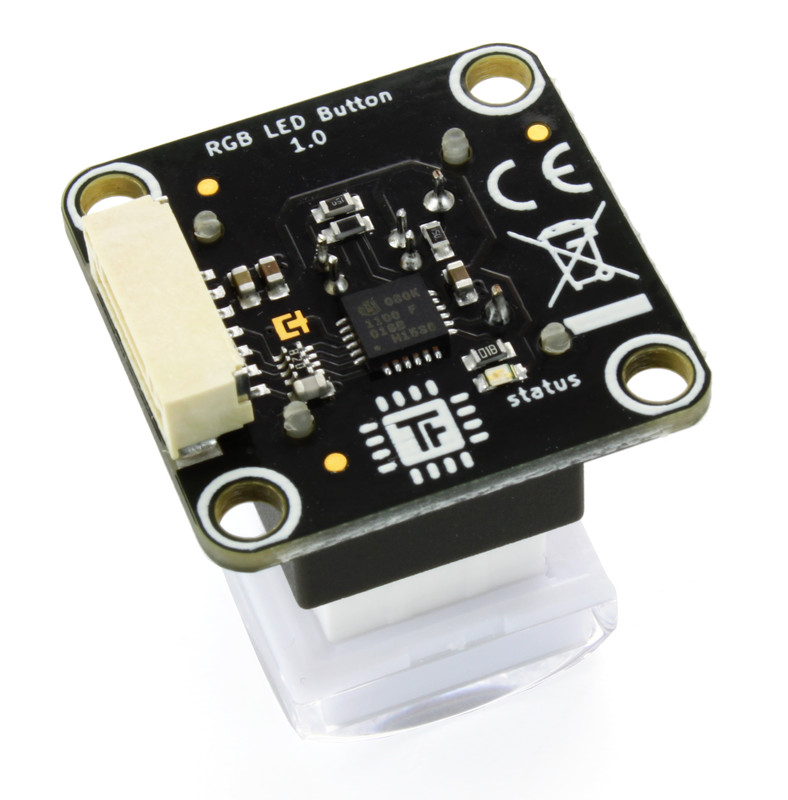

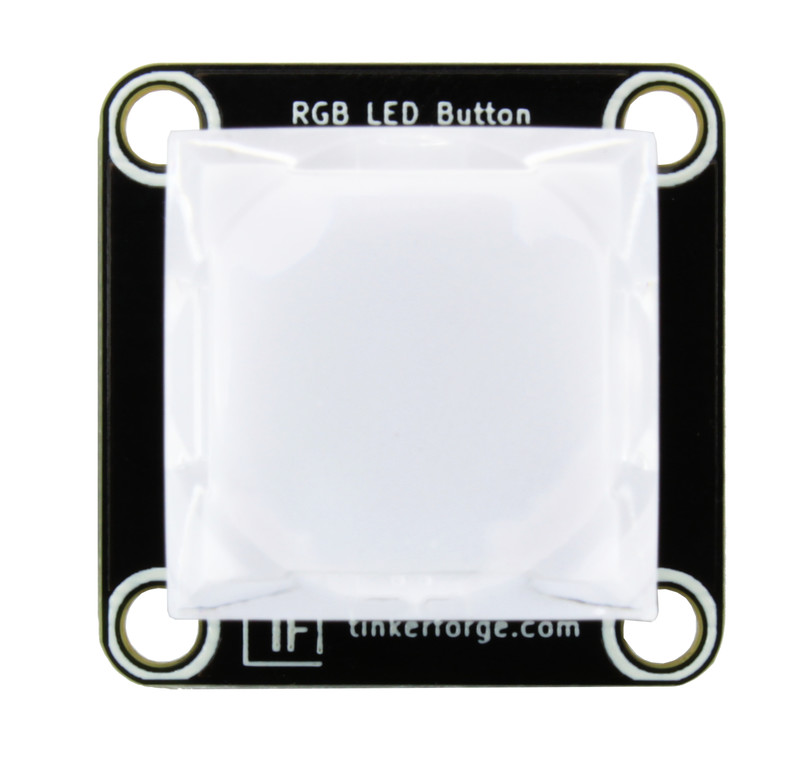

RGB LED Button Bricklet¶

Features¶

• Qualitativ hochwertiger 15x15mm Taster

• Einstellbare RGB LED Hintergrundbeleuchtung

• Austauschbares/bedruckbares Tasterinnenteil

Beschreibung¶

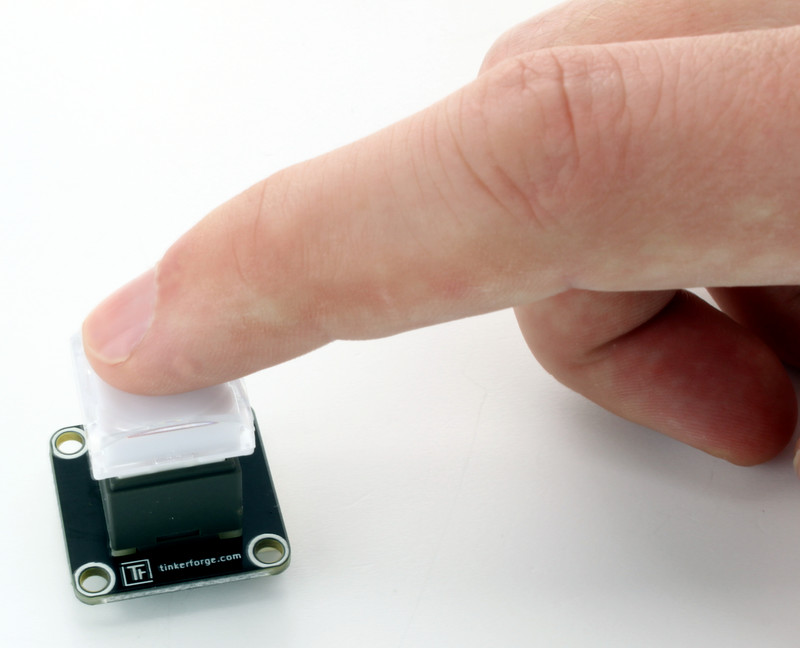

Das RGB LED Bricklet ist mit einem Taster ausgestattet, dessen Hintergrundbeleuchtung per Software gesteuert werden kann. Das Bricklet erweitert Bricks.

Der Zustand der Tasters (gedrückt, nicht gedrückt) kann ausgelesen werden und die Farbe der LED kann gesteuert werden. Der Rot-, Grün- und Blauanteil der LED kann jeweils mit 8 Bit Auflösung gesteuert werden.

Ein weißes Innenteil liegt unter der Tasterkappe. Dieses Innenteil kann durch ein eigenes gedrucktes Papier-Innenteil ausgetauscht werden. Somit kann der Taster zum Beispiel mit einem Pfeil oder ähnliches beschriftet werden.

Um nicht den Zustand des Tasters dauernd abfragen zu müssen (pollen) können auch Event genutzt werden.

Technische Spezifikation¶

Ressourcen¶

• Schaltplan (Download)

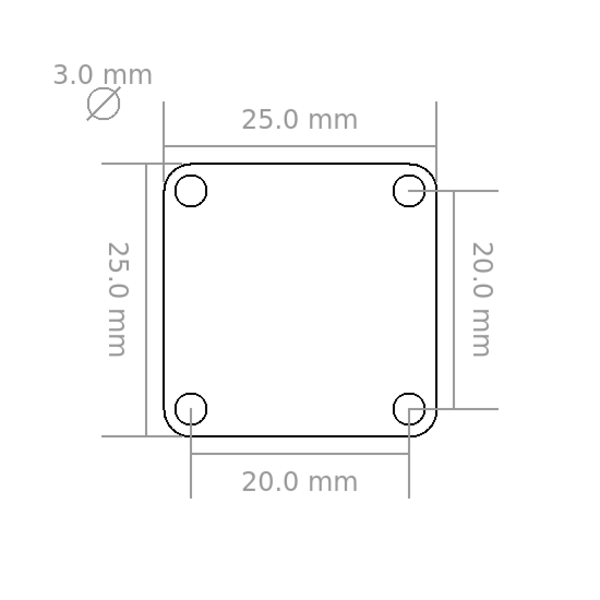

• Umriss und Bohrplan (Download)

• Quelltexte und Platinenlayout (Download)

• 3D Modell (Online ansehen | Download: STEP, FreeCAD)

Taster-Knopfbeschriftung¶

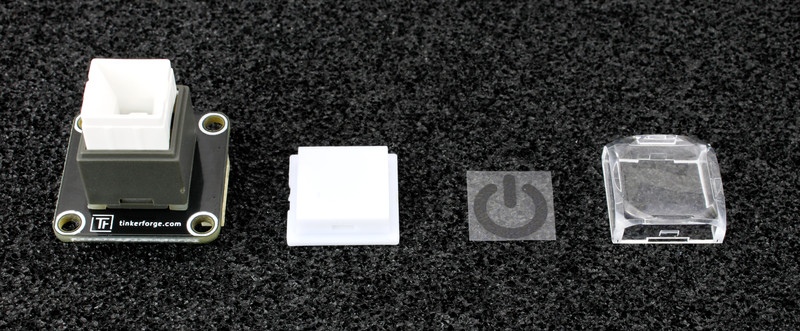

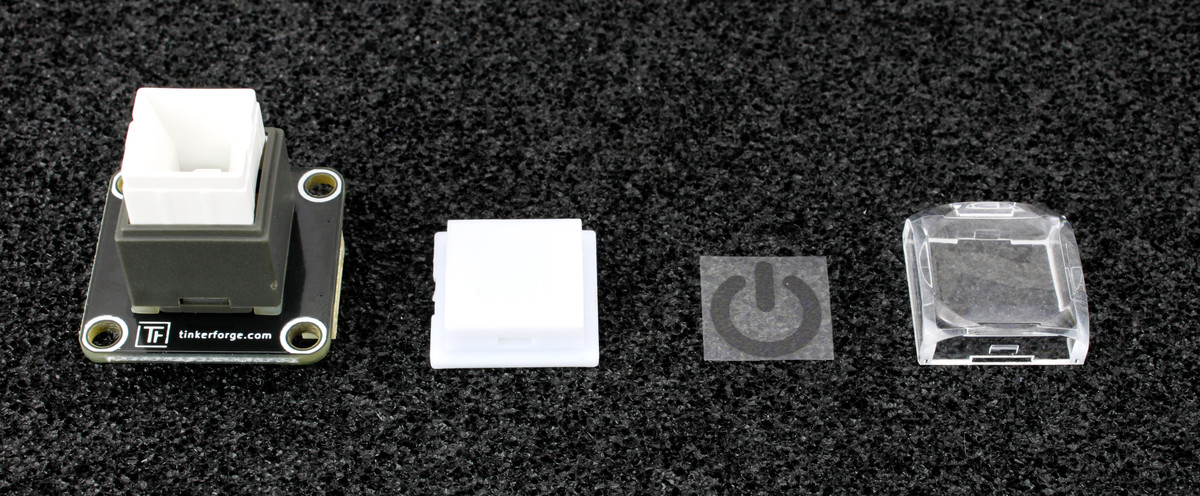

Das RGB LED Button Bricklet besteht aus vier Teilen:

• Bricklet mit Taster und RGB LED,

• Weißes Kappeninnenteil,

• Kappeneinlage (optional, 14x14mm) und

• Transparente Kappe.

Es können sehr einfach eigene Kappeneinlagen hergestellt werden. Zum Beispiel können Symbole mit einem Drucker auf eine durchsichtige Folie gedruckt werden. Die Einlage sollte eine Größe von 14x14mm haben und zwischen dem weißen Kappeninnenteil und der transparenten Kappe gelegt werden.

Anstatt einer Folie kann natürlich auch einfaches Papier verwendet werden, dies beeinflusst aber die LED Helligkeit ein wenig.

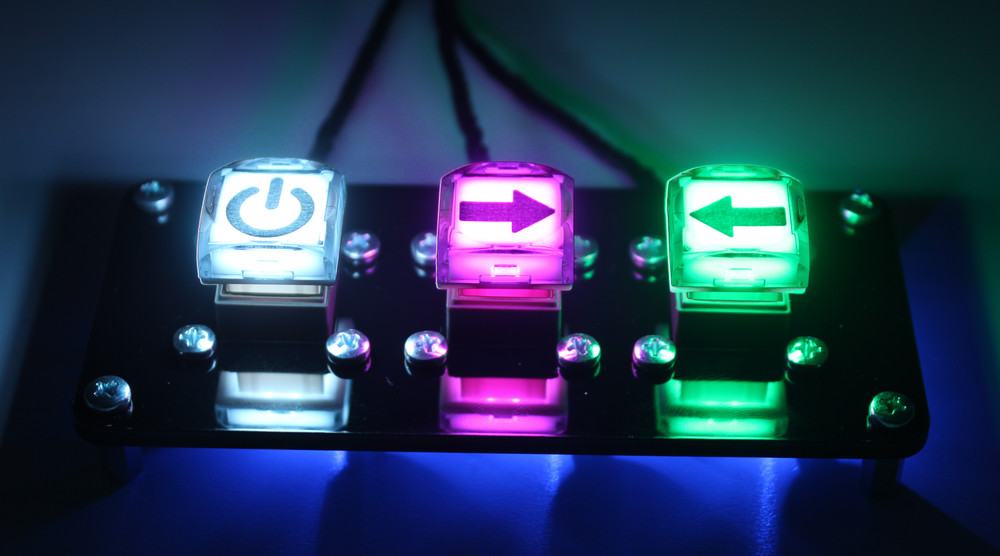

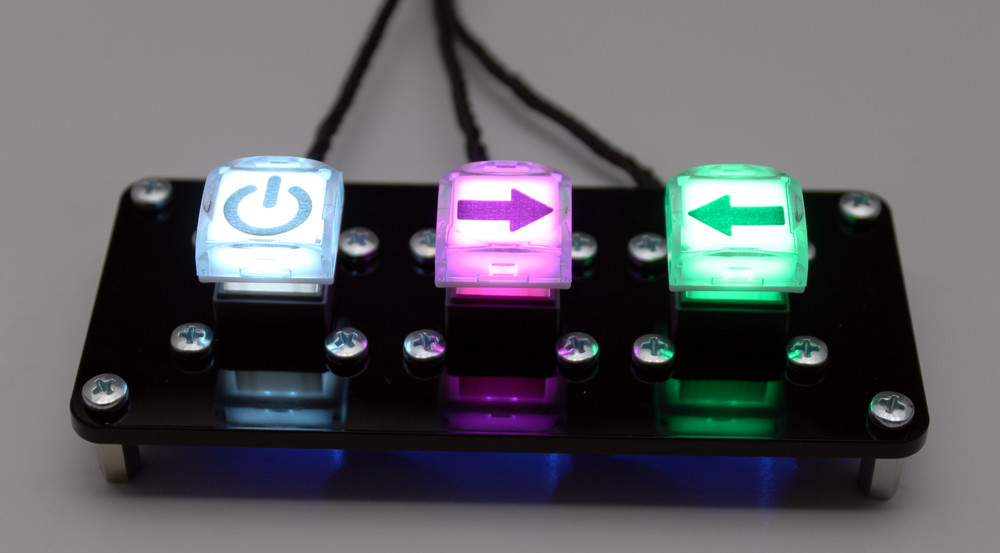

Im nachfolgenden Foto haben wir drei verschiedene RGB LED Button Bricklets mit drei verschiedenen Einlagen einmal bei Umgebungslicht und einmal bei Dunkelheit abgebildet. Die Symbole wurden auf eine Folie mittels Laserdrucker gedruckt.

Erster Test¶

Um ein RGB LED Button Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das RGB LED Button Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.

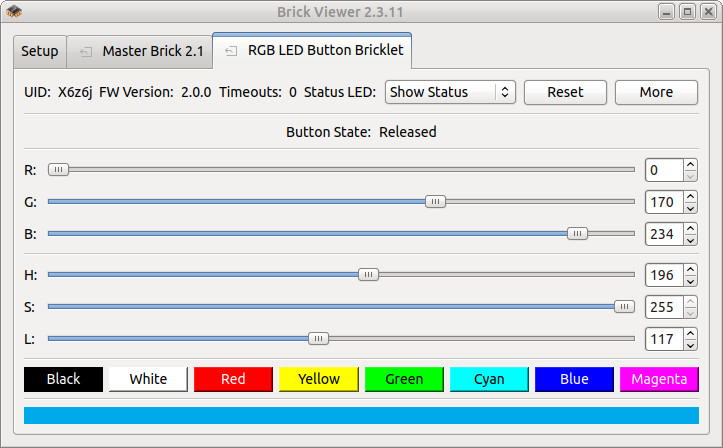

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "RGB LED Button Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert können nun in der GUI die Farbe der Hintergrundbeleuchtung eingestellt und der Zustand des Tasters abgelesen werden.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des RGB LED Button Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse¶

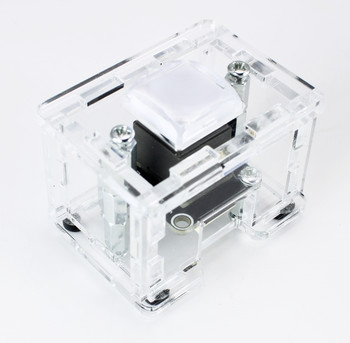

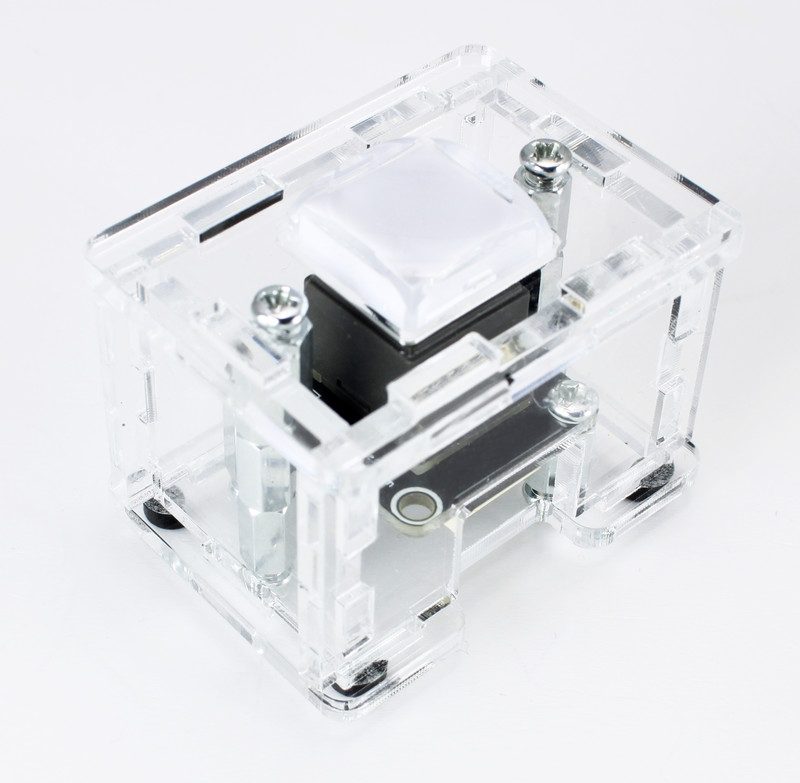

Ein laser-geschnittenes Gehäuse für das RGB LED Button Bricklet ist verfügbar.

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

• Schraube 2x10mm Abstandshalter und Unterseite des Bricklets,

• schraube Unterteil an Abstandshalter,

• schraube 2x9mm und 1x10mm Abstandshalter an Unterteil,

• baue Seitenteile auf,

• stecke zusammengebaute Seitenteile in Unterteil und

• schraube Oberteil auf obere Abstandshalter.

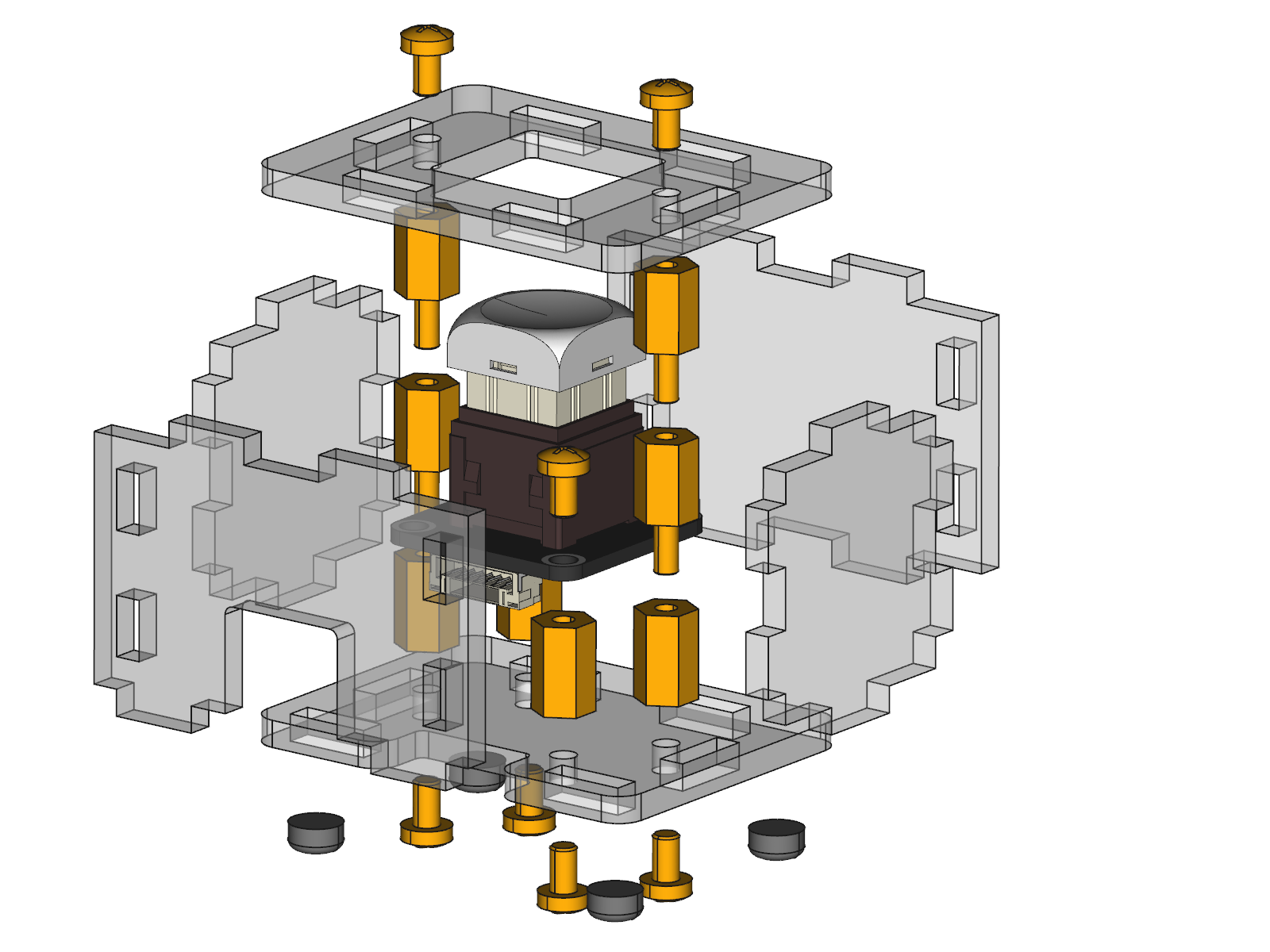

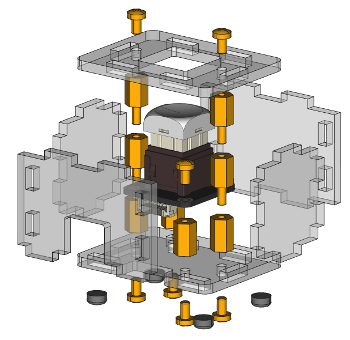

Im Folgenden befindet sich eine Explosionszeichnung des RGB LED Button Bricklet Gehäuses:

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
