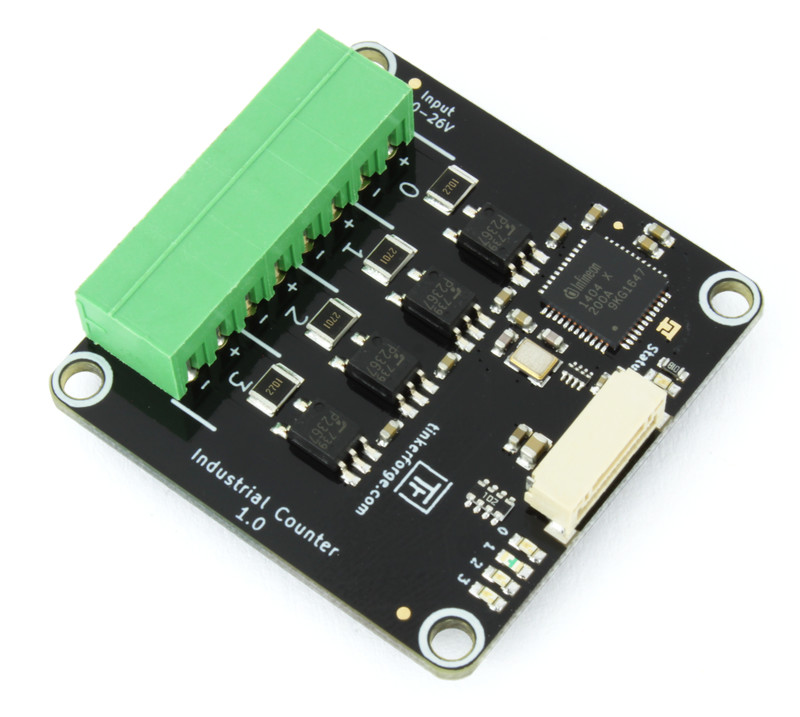

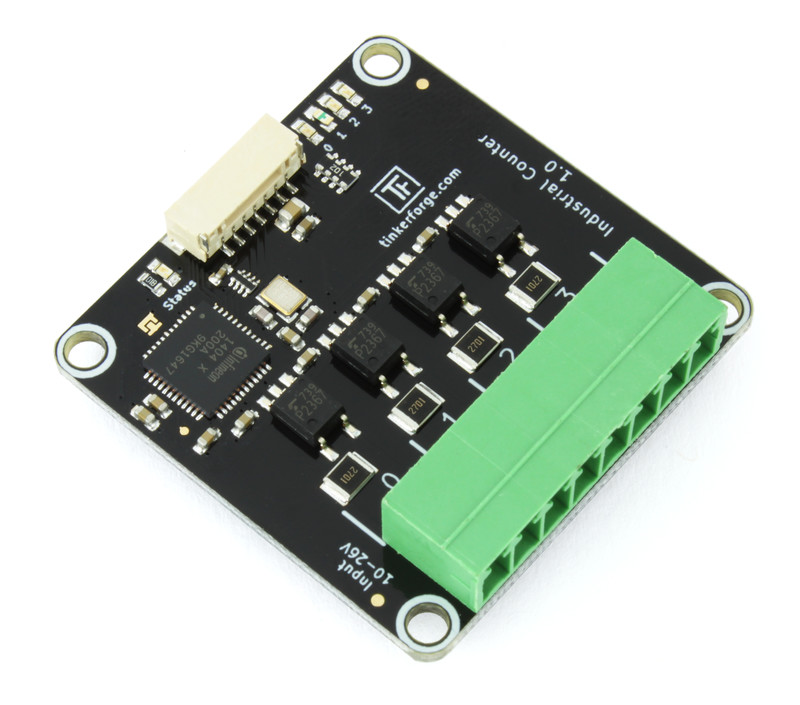

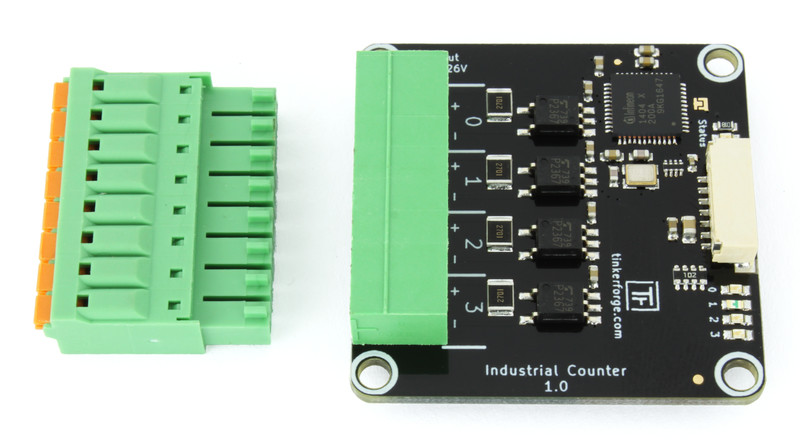

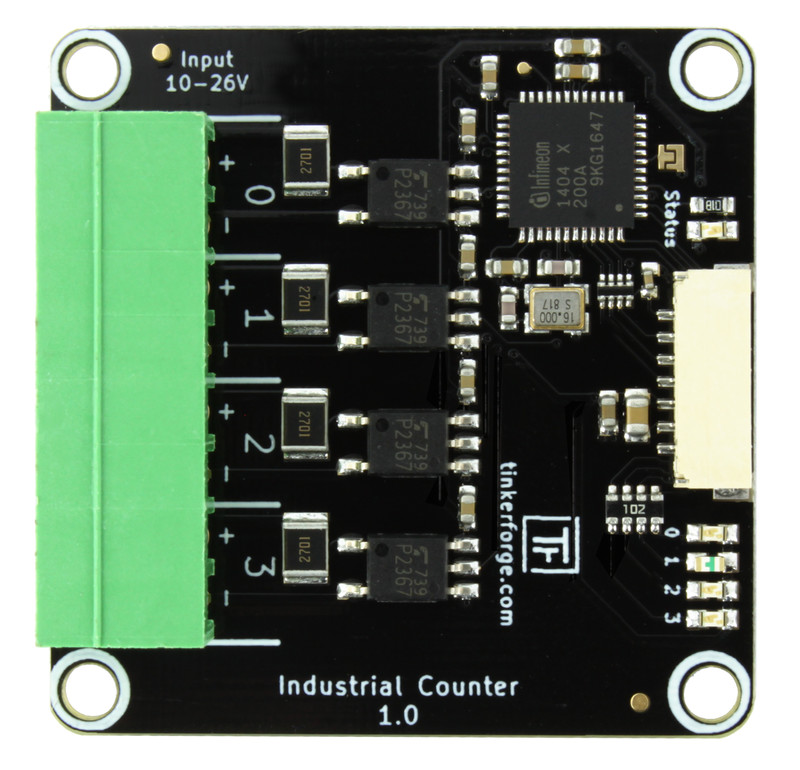

Industrial Counter Bricklet

Features

  • Frequenzzähler mit 4 galvanisch isolierten Kanälen
  • Konfigurierbarer Flankenzähler pro Kanal
  • Misst Tastverhältnis, Frequenz und Zustand pro Kanal
  • Frequenzmessung im Bereich von 0,03Hz bis 4MHz
  • Zeitauflösung bis zu 10,4ns und Frequenzauflösung bis zu 0,03Hz

Beschreibung

Das Industrial Counter Bricklet kann genutzt werden um Bricks um vier unabhängige Frequenzzähler zu erweitern.

Das Bricklet verfügt über einen integrierten Flankenzähler, der Tastverhältnis, Periode und die Frequenz getrennt pro Kanal messen kann. Frequenzen bis zu 4MHz können vom Bricklet verarbeitet werden.

Der Frequenzzähler kann steigende, fallende und beide Flankenwechsel zählen. Die Richtung des Zählers (hoch oder runter) ist einstellbar. Es ist auch möglich einen Kanal als Richtungseingang für einen anderen Zähler zu nutzen (z.B. high = zählt hoch, low = zählt runter).

Alle 4 Kanäle sind galavanisch voneinander getrennt.

Beispielanwendungen für das Bricklet ist das Auslesen eines PWM-Signals oder das Auslesen von Sensoren, die über einen Flankenzähler- oder einen Frequenzausgang verfügen.

Das Industrial Counter Bricklet hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.

Technische Spezifikation

Eigenschaft Wert
Stromverbrauch 100mW (20mA bei 5V)

Eingangstyp Vier Optokoppler-Eingänge (mit 2.7kΩ Serienwiderstand)
Eingangsstrom Abhängig von der Eingangsspannung, ca. 3.85mA/12V, 8.3mA/24V
Maximale Eingangsspannung 26V (DC)
Low Level Spannung 0-2V
High Level Spannung 10-26V
Isolation 3750Vrms (Optokoppler-Wert)

Minimale Eingangsfrequenz 0.03MHz
Maximale Eingangsfrequenz 4MHz
Zeit-Auflösung bis zu 10.4ns (Duty Cycle Prescaler auf 1 gesetzt)
Frequenz-Auflösung bis zu 0.03Hz (Frequenz-Integrationsszeit auf 32768ms gesetzt)

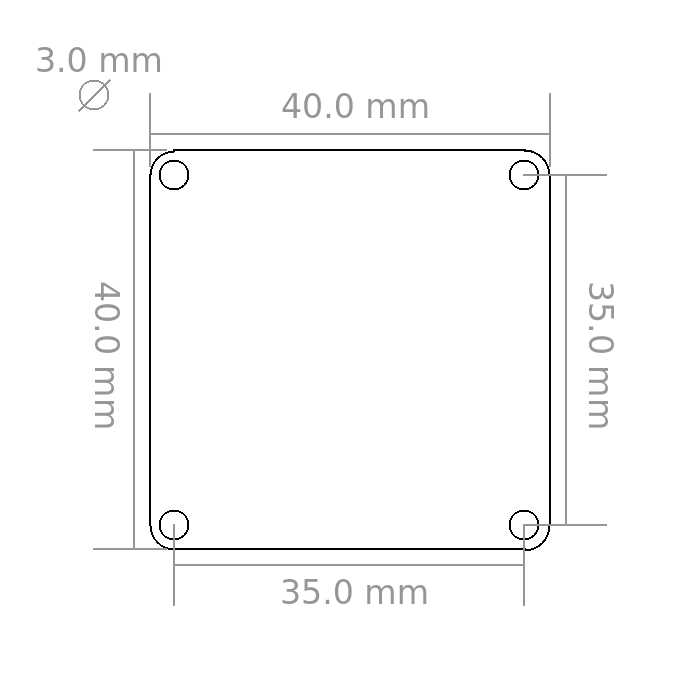

Abmessungen (B x T x H) 40 x 40 x 11mm (1.57 x 1.57 x 0.43")
Gewicht 8.4g

Ressourcen

Quadraturencoder / Inkrementalgeber

Das Industrial Counter Bricklet kann genutzt werden um bis zu zwei Quadraturencoder bzw Inkrementalgeber mit Quadratursignal auszulesen.

Ein A/B-Paar des Encoders kann mit den Kanälen 0/2 und das andere Paar mit den Kanälen 1/3 verbunden werden.

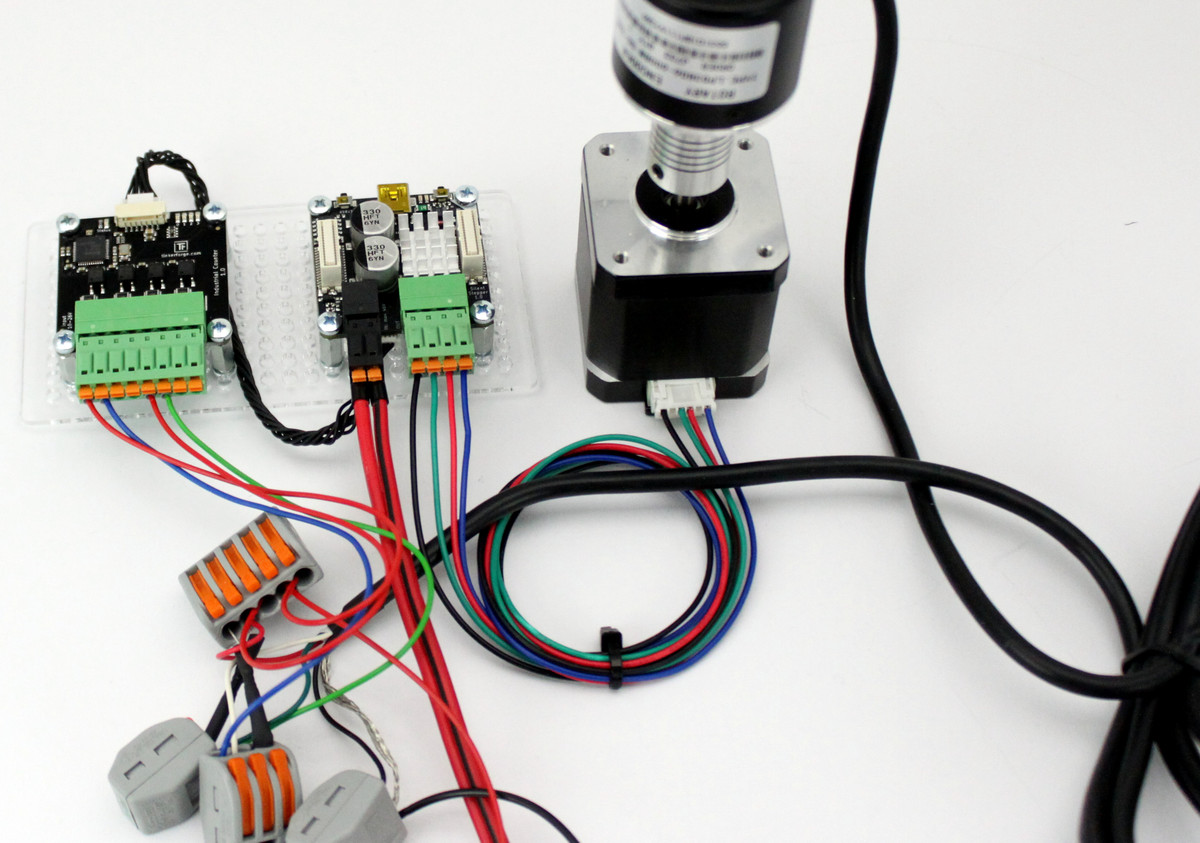

Industrial Counter Bricklet, Silent Stepper Brick und LPD3806-600BM Encoder

Um ein Beispiel bereitzustellen haben wir den LPD3806-600BM Encoder genutzt. Dieser Encoder hat eine einfache Schnittstelle die aus den Signalen A, B, VCC und GND/SHD besteht. Der Encoder kann per 24V-Stromversorgung versorgt werden.

Um den Encoder mit dem Industrial Counter Bricklet zu nutzen haben wir A und B mit einem 1k-Ohm Pull-Up zu VCC ausgestattet und A mit CH0- sowie B mit CH2- und VCC mit CH0+ und CH2+ verbunden:

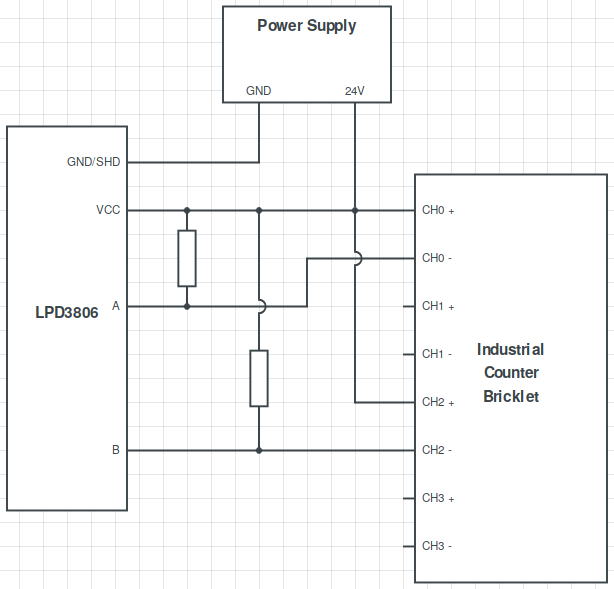

Diagram of Industrial Counter Bricklet with LPD3806-600BM encoder

In Software konfigurieren wir einfach Kanal 0 steigende Flanken zu zählen wenn Kanal 2 low ist (siehe Extern Count Direction für mehr Informationen zu dieser Konfiguration).

Der folgende Beispielcode (Python) führt die notwendigen Konfigurationen aus und startet eine volle Drehung mit dem Silent Stepper Brick. Danach liest er den Zählerstand von Kanal 0 des Industrial Counter Bricklets aus und gibt diesen auf der Console aus. Der LPD3806-600BM Encoder hat 600 Schritte pro Umdrehung, wir erwarten also einen Zählerstand von 600.

HOST = "localhost"
PORT = 4223
UID_COUNTER = "GfX"
UID_SILENT_STEPPER = "63noND"

from tinkerforge.ip_connection import IPConnection
from tinkerforge.bricklet_industrial_counter import BrickletIndustrialCounter
from tinkerforge.brick_silent_stepper import BrickSilentStepper
import time

if __name__ == "__main__":
    ipcon = IPConnection() # Create IP connection
    counter = BrickletIndustrialCounter(UID_COUNTER, ipcon) # Create device object
    ss = BrickSilentStepper(UID_SILENT_STEPPER, ipcon) # Create device object

    ipcon.connect(HOST, PORT) # Connect to brickd
    # Don't use device before ipcon is connected


    # Configure channel 0 to count up if channel 2 is low
    counter.set_counter_configuration(counter.CHANNEL_0,
                                      counter.COUNT_EDGE_RISING,
                                      counter.COUNT_DIRECTION_EXTERNAL_DOWN,
                                      counter.DUTY_CYCLE_PRESCALER_1,
                                      counter.FREQUENCY_INTEGRATION_TIME_1024_MS)
    counter.set_all_counter_active([True, False, False, False])
    counter.set_counter(0, 0)

    # Configure stepper motor with 800mA, 10000steps/s² acceleration,
    # 1/16 step resolution, velocity 3200 steps/s and enable motor.
    ss.set_motor_current(800)
    ss.set_speed_ramping(10000, 10000)
    ss.set_step_configuration(ss.STEP_RESOLUTION_16, True)
    ss.set_max_velocity(3200)
    ss.enable() # Enable motor power

    # Move 3200 steps (at 1/16 step resolution and 200 steps per revolution
    # this is exactly 1 full revolution)
    ss.set_steps(3200)

    # Wait for 3200 steps to finish
    time.sleep(2)

    # Get counter value.
    # We expect this to return a value of 600 for the LPD3806-600BM encoder
    encoder_count = counter.get_counter(0)
    print('Encoder Count: {0}'.format(encoder_count))

    ipcon.disconnect()

In unserem Test war die Ausgabe des Testprogramms exakt wie erwartet:

tf@pc:~/tests$ python count.py
> Encoder Count: 600

Kanal Status LEDs

Das Bricklet verfügt über die standard Status-LED sowie vier weitere LEDs (eine pro Kanal).

Standardmäßig leuchten die LEDs, wenn der dazugehörige Kanal high ist und umgekehrt. Die LEDs können aber auch per API ein/-ausgeschaltet werden um andere Statusinformationen anzuzeigen.

Duty Cycle Prescaler und Frequency Integration Time

Das Bricklet verfügt über zwei Konfigurationen pro Kanal:

Duty Cycle Prescaler: Prescaler für die interne Clock.

Intern nutzt das Bricklet eine 96Mhz Clock. Der Prescaler ist ein Teiler für diese Clock. Wenn die Eingangsfrequenz kleiner ist wie 1465Hz, kann der interne Zähler überlaufen (Overflow) und die Frequenzmessung wird verzerrt. In diesem Fall muss der Prescaler erhöht werden.

Ist die Frequenz über 1465Hz, kann der Prescaler immer auf 1 gesetzt werden. Ist die Eingangsfrequenz unter 1465Hz, kann die untere Tabelle genutzt werden um einen Prescaler zu wählen, der die höchste Auflösung ermöglicht.

  • 1: Minimale Frequenz 1465Hz, Auflösung 10.4ns
  • 2: Minimale Frequenz 733Hz, Auflösung 20.8ns
  • 4: Minimale Frequenz 367Hz, Auflösung 41.6ns
  • 8: Minimale Frequenz 184Hz, Auflösung 83.3ns
  • 16: Minimale Frequenz 92Hz, Auflösung 166.6ns
  • 32: Minimale Frequenz 46Hz, Auflösung 333.3ns
  • 64: Minimale Frequenz 23Hz, Auflösung 0.66us
  • 12: Minimale Frequenz 12Hz, Auflösung 1.33us
  • 256: Minimale Frequenz 6Hz, Auflösung 2.66us
  • 512: Minimale Frequenz 3Hz, Auflösung 5.33us
  • 1024: Minimale Frequenz 2Hz, Auflösung 10.66us
  • 2048: Minimale Frequenz 0.7Hz, Auflösung 21.33us
  • 4096: Minimale Frequenz 0.36Hz, Auflösung 42.66us
  • 8192: Minimale Frequenz 0.18Hz, Auflösung 85.33us
  • 16384: Minimale Frequenz 0.09Hz, Auflösung 170.66us
  • 32768: Minimale Frequenz 0.045Hz, Auflösung 341.33us

Frequency Integration Time: Zeit die genutzt wird um die Frequenz zu berechnen.

Die Frequenz wird berechnet indem die Anzahl der Flanken in der gewählten Integrationszeit ermittelt wird. Beispiel: Die Frequency Integration Time ist auf 2048ms gesetzt und das Bricklet sieht 40960 Flankenwechsel in dieser Zeit. Die ermittelte Frequenz beträgt dann 20kHz (40960 Flanken geteilt durch 2,048 Sekunden).

Damit die Frequenzermittlung korrekt funktioniert muss die Frequency Integration Time größer sein wie die Periode der gemessenen Frequenz.

Die Aktualisierungsrate der Frequenz ist abhängig von der Frequency Integration Time. Eine kleine Integration Time führt zu einer häufigeren Aktualisierung. Wird die Zeit zum Beispiel auf 4096ms gesetzt, so wird die Frequenz nur alle ~4 Sekunden aktualisiert.

Die Auflösung der gemessenen Frequenz erhöht sich mit steigender Integrationszeit:

  • 128ms: 7.81Hz
  • 256ms: 3.90Hz
  • 512ms: 1.95Hz
  • 1024ms: 0.98Hz
  • 2048ms: 0.49Hz
  • 4096ms: 0.24Hz
  • 8192ms: 0.12Hz
  • 16384ms: 0.06Hz
  • 32768ms: 0.03Hz

Count, Duty Cycle, Period, Frequency, Value

Das Industrial Counter Bricklet misst fünf verschiedene Dinge:

Count: Dieser Wert ist gleich der Anzahl der gemessenen Flankenwechsel. Das Bricklet kann steigende, fallende oder beide Flankenwechsel zählen. Die Richtung des Zählens (hoch oder runter) kann eingestellt werden. Für Kanal 0 und 3 ist es möglich einen anderen Kanal als Steuerungseingang für die Zählrichtung zu nutzen.

Duty Cycle: Ist der prozentuale Anteil des Signals pro Periode der high ist.

Period: Ist die Dauer eine Periode.

Frequency: Ist die Frequenz des Signals, gemessen über eine längere Zeit.

Value: Ist der aktuelle Zustand des Kanals (entweder high oder low).

Duty Cycle und Periode werden jeweils für den letzten Zyklus ausgegeben. Die Frequenz wird über die konfigurierte Frequency Integration Time berechnet. Wenn die Zyklen einen Jitter besitzen, so zeigen nur Period und Duty Cycle diesen Jitter. Frequency bleibt stabil.

Wenn die Auflösung der Periode hoch genug und die Frequenz stabil ist, so ist die berechnete Frequenz gleich 1/Period.

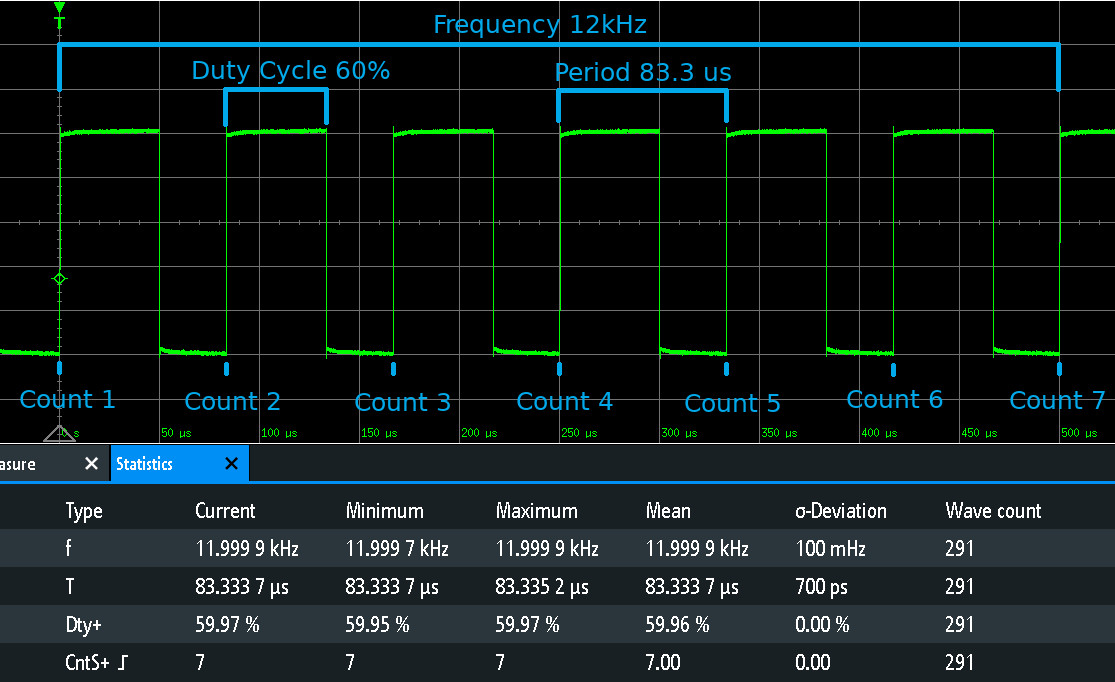

Die nachfolgenden Screenshots zeigen verschiedene Messungen eines 12kHz Signals mit 60% Tastverhältnis mit einem Oszilloskop

Count, Duty Cycle, Period and Frequency shown on oscilloscope

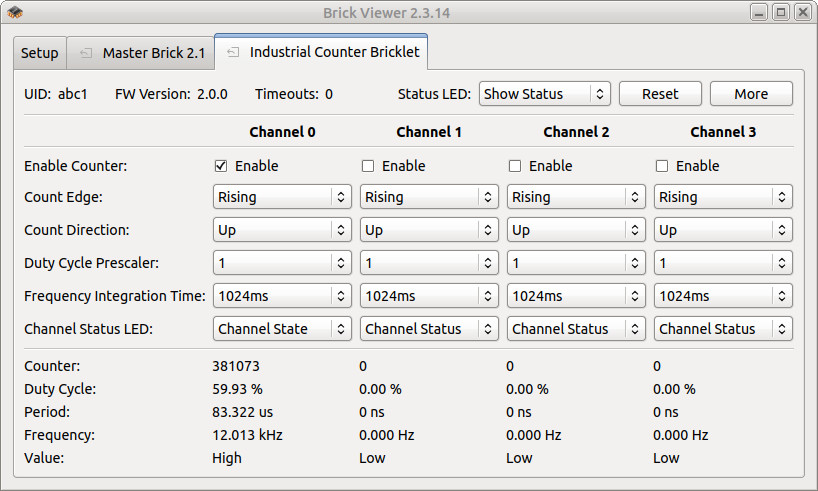

sowie das selbe Signal mit dem Industiral Counter Bricklet über den Brick Viewer.

Count, Duty Cycle, Period and Frequency shown on Brick Viewer

External Count Direction

Die Zählrichtung (hoch oder runter) kann konfiguriert und jederzeit geändert werden. Kanal 0 erlaubt es zusätzlich Kanal 2 als Richtungssteuerungseingang zu verwenden. In diesem Fall wird der Zähler von Kanal 0 inkrementiert (hoch zählen), wenn Kanal 2 high ist und dekrementiert (runter zählen) wenn Kanal 2 low ist.

Für Kanal 3 kann Kanal 1 in gleicher Weise als Richtungseingang verwendet werden.

Erster Test

Um ein Industrial Counter Bricklet testen zu können müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Industrial Counter Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.

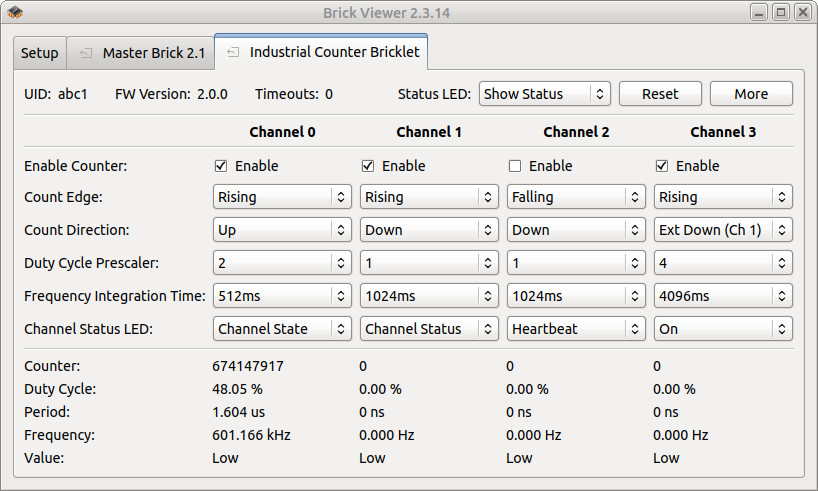

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Industrial Counter Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert können nun die Kanäle konfiguriert werden und es sollten die dazugehörigen Zähler angezeigt werden.

Industrial Counter Bricklet im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Industrial Counter Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

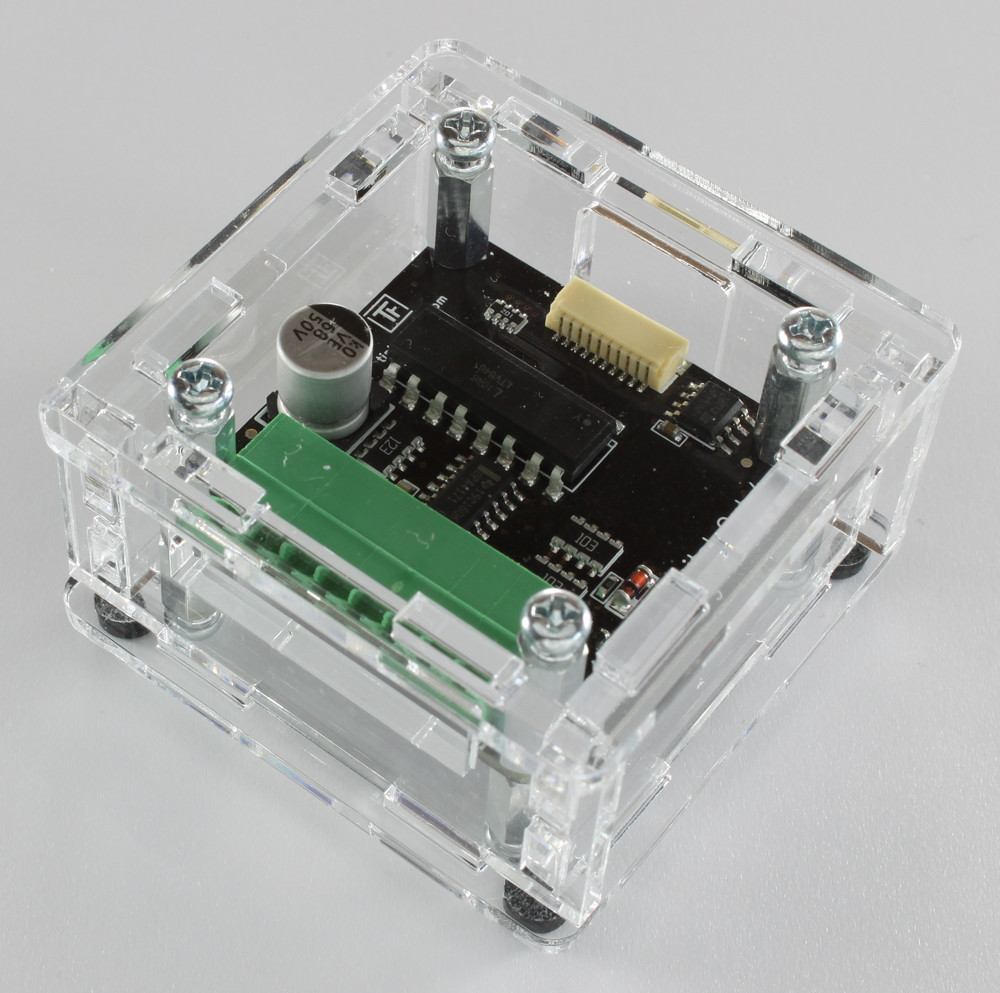

Ein laser-geschnittenes Gehäuse für das Industrial Counter Bricklet ist verfügbar.

Gehäuse für Industrial Counter Bricklet

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Abstandshalter an das Bricklet,
  • schraube Unterteil an untere Abstandshalter,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Unterteil und
  • schraube Oberteil auf obere Abstandshalter.

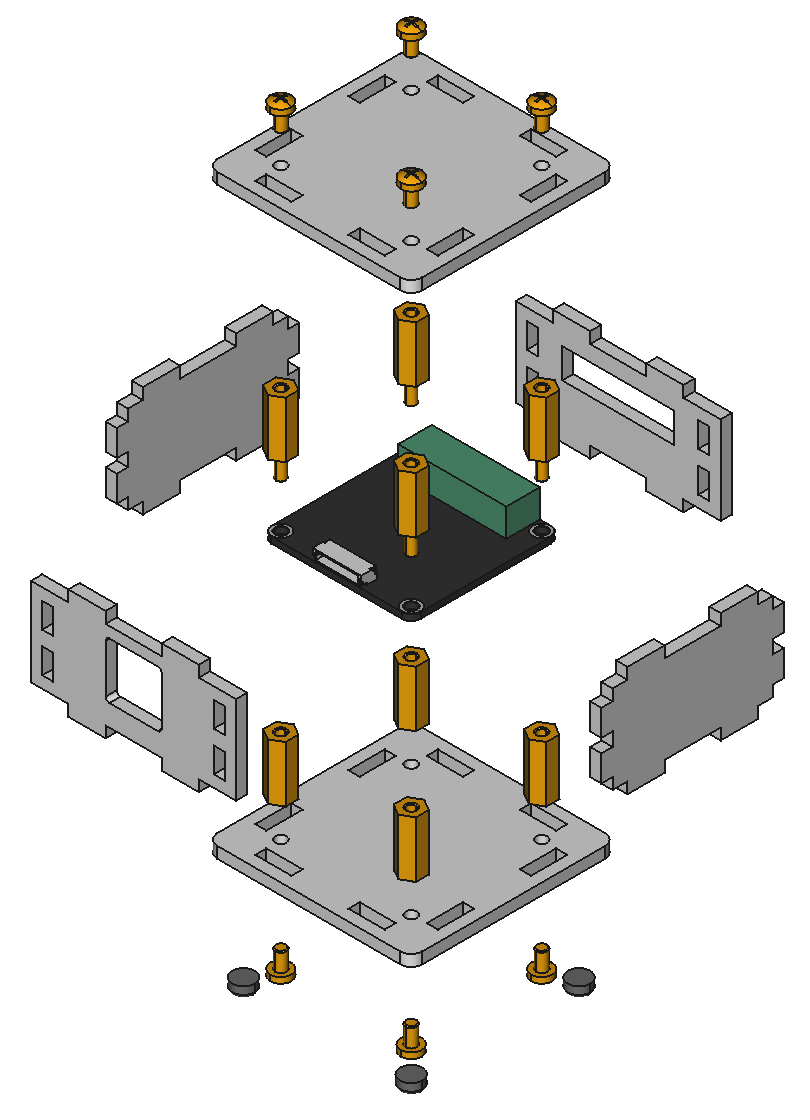

Im Folgenden befindet sich eine Explosionszeichnung des Industrial Counter Bricklet Gehäuses:

Explosionszeichnung für Industrial Counter Bricklet

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
