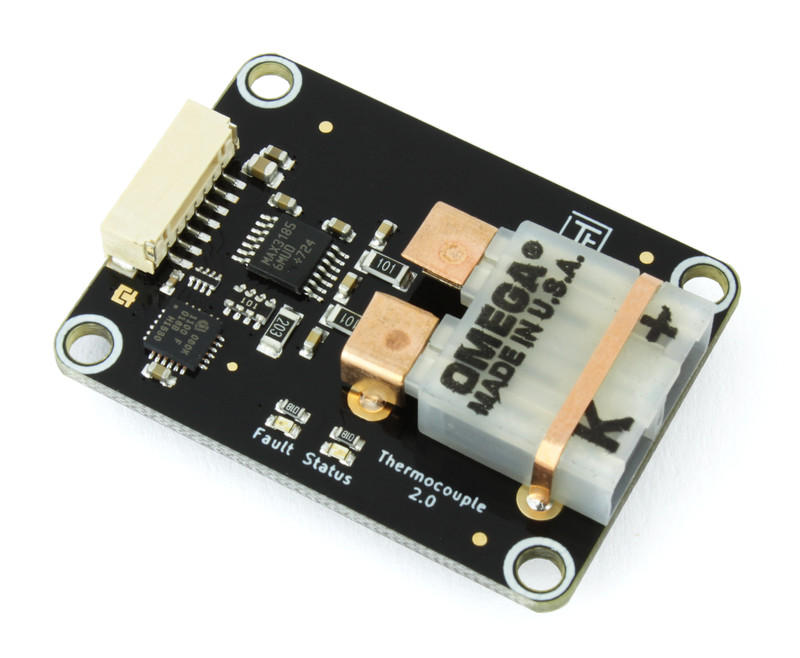

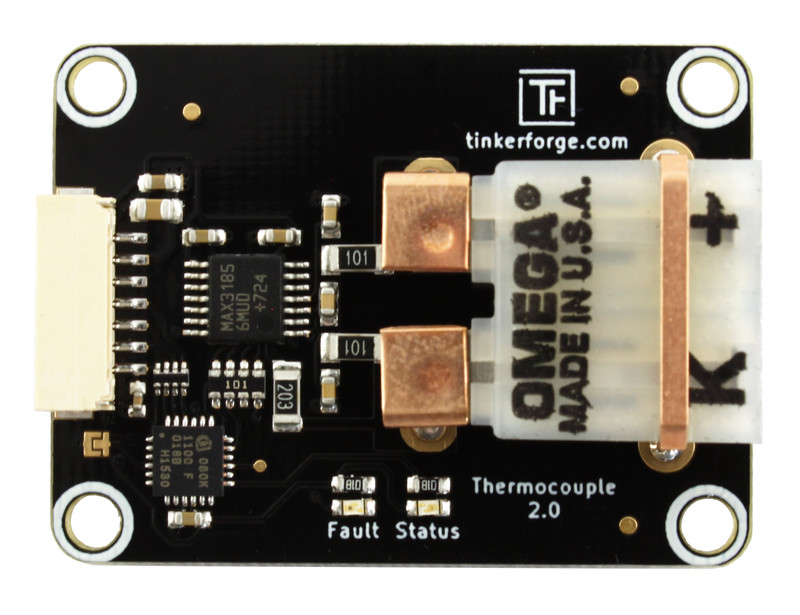

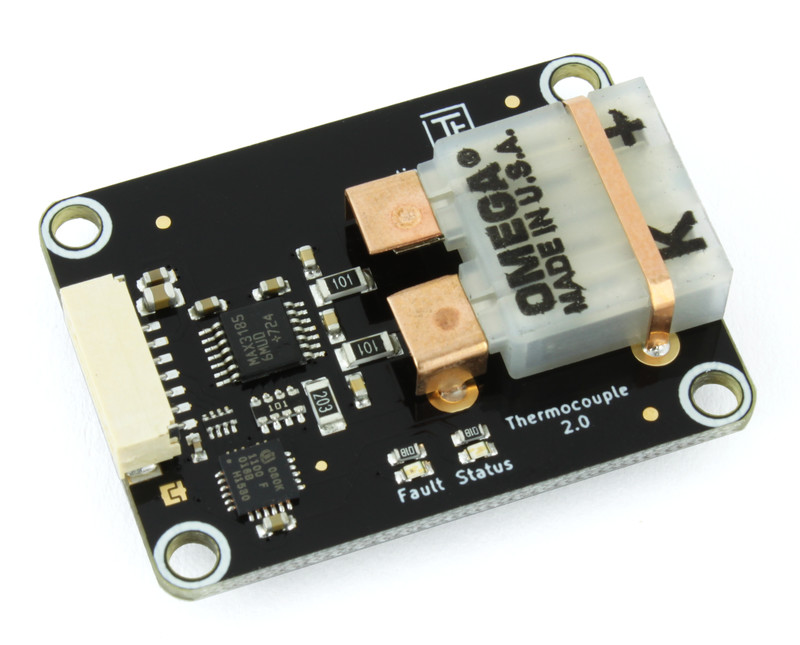

Thermocouple Bricklet 2.0

Features

  • Misst Temperatur mit Thermoelement
  • Unterstützt B, E, J, K, N, R, S und T Typ

Beschreibung

Mit dem Thermocouple Bricklet 2.0 können Bricks Temperaturen mittels eines Thermoelements messen. Die gemessene Temperatur kann in °C ausgelesen werden. Mit konfigurierbaren Events ist es möglich auf Temperaturänderungen zu reagieren ohne die Werte laufend abzufragen (kein Polling notwendig).

Die Thermoelementtypen B, E, J, K, N, R, S und T werden unterstützt. Es können auch benutzerdefiniert Faktoren eingestellt werden. Dadurch können noch andere oder auch benutzerdefiniert Typen ausgelesen werden.

Fehler, wie ein fehlendes Thermoelement oder Über-/Unterspannung werden automatisch erkannt und gemeldet.

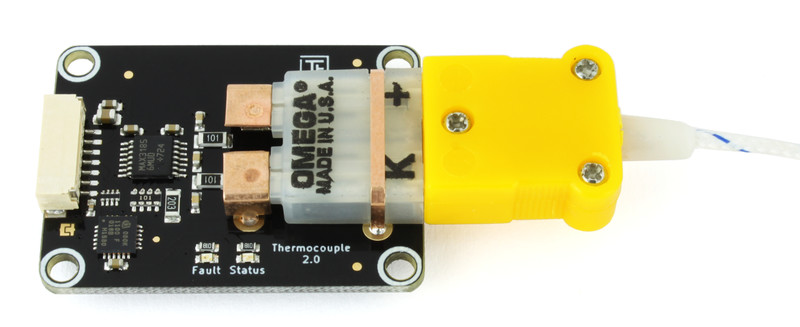

Standardmäßig wird das Bricklet mit einem K-Typ Mini-Thermoelementanschluss ausgeliefert. Dieser Anschluss verwendet Alumel für den negativen und Chromel für den positiven Kontakt. Auf Wunsch können wir das Bricklet auch mit passendem Anschluss für andere Thermoelementtypen ausstatten. Es kann Typ J, T, E, U und N gewählt werden. Ist der gewünschte Anschluss nicht dabei, so kann das Bricklet auch mit zwei isolierten 20cm Drähten geliefert werden. Somit kann auch ein eigener Anschluss angeschlossen werden.

Das Bricklet verfügt über keine galvanische Trennung zum Tinkerforge System. Das heißt es gibt eine direkte elektrische Verbindung zwischen den Anschlussklemmen des Bricklets und dem restlichen System. Sollte dies in der jeweiligen Anwendung zu ungewollten Verbindungen, Masseschleifen oder Kurzschlüssen führen, so ist der Einsatz zusammen mit einem Isolator Bricklet ratsam.

Das Thermocouple Bricklet 2.0 hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.

Technische Spezifikation

Eigenschaft Wert
Sensor MAX31856
Stromverbrauch 45mW (9mA bei 5V)

Messbereich -210°C bis +1800°C
Auflösung 0,01°C
Genauigkeit ±0,15% (gesamter Messbereich), ±0,7°C (Cold Junction)
Unterstütze Typen B, E, J, K, N, R, S und T (benutzerdefiniert Typen möglich)
Anschluss Mini-Thermoelementbuchse

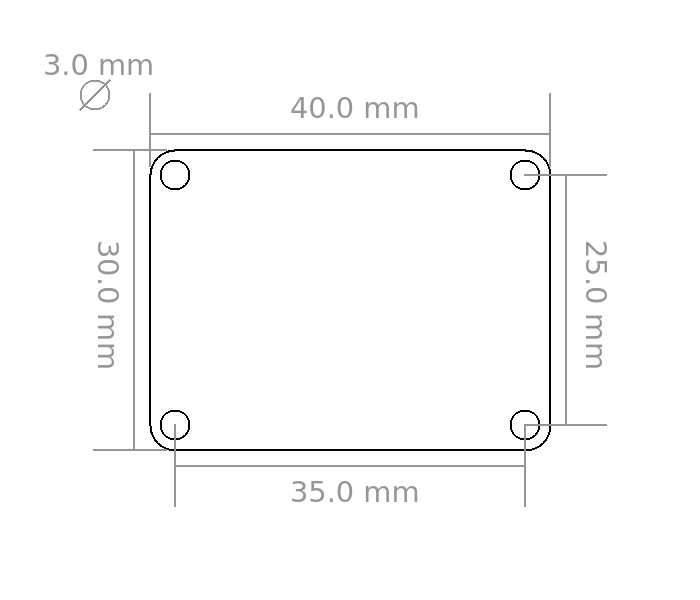

Abmessung (W x D x H) 40 x 30 x 8mm (1,58 x 1,18 x 0,32")
Gewicht 9g

Ressourcen

Erster Test

Um ein Thermocouple Bricklet 2.0 testen zu können müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Thermocouple Bricklet 2.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden sowie ein Thermoelement mit dem Thermocouple Bricklet.

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Thermocouple Bricklet 2.0" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert sollte der Tab wie im folgenden Bild aussehen.

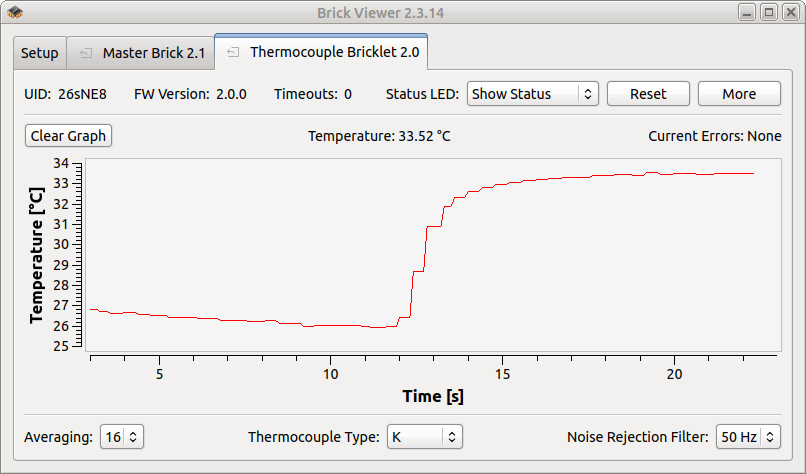

Thermocouple Bricklet 2.0 im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Thermocouple Bricklet 2.0 und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

Ein laser-geschnittenes Gehäuse für das Thermocouple Bricklet 2.0 ist verfügbar.

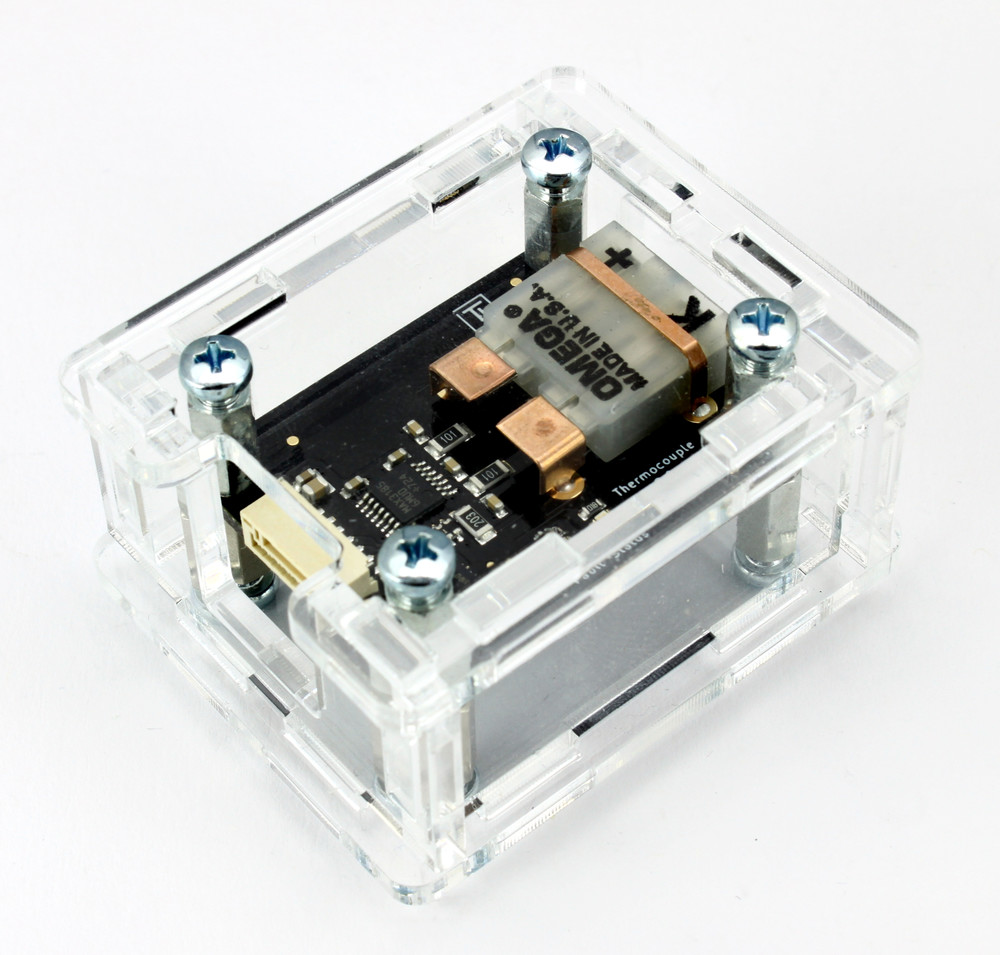

Gehäuse für Thermocouple Bricklet 2.0

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Abstandshalter an das Bricklet,
  • schraube Unterteil an untere Abstandshalter,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Unterteil und
  • schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Thermocouple Bricklet 2.0 Gehäuses:

Explosionszeichnung für Thermocouple Bricklet 2.0

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Thermoelement Typen

Je nach Thermoelement-Art werden verschiedene Metalle für die Drähte verwendet. Optimalerweise nutzt der Stecker des Bricklets die gleichen Metalle.

Normalerweise ist das Bricklet mit einer Mini K-Typ Thermoelement-Buchse ausgestattet (Alumel für den negative und Chromel für den positiven Anschluss). Es können auch andere Thermoelemente an die Buchse angeschlossen werden, allerdings führt dieses zu einem kleinen Messfehler. Aus diesem Grund bieten wir für andere Thermoelemente andere Buchsen an:

Typ Negativer Kontakt Positiver Kontakt
B Platin/Rhodium Platin/Rhodium
E Konstantan Chromel
J Konstantan Eisel
K Alumel Chromel
N Nisil Nicrosil
R Platin Platin/Rhodium
S Platin Platin/Rhodium
T Konstantan Kupfer

Wenn eine andere Buchse, wie der K-Typ verwendet werden soll, so kann im Shop direkt der passende Typ gewählt werden. Ist dieser nicht dabei, können wir auf Anfrage das Bricklet mit der korrekten Buchse ausstatten.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
