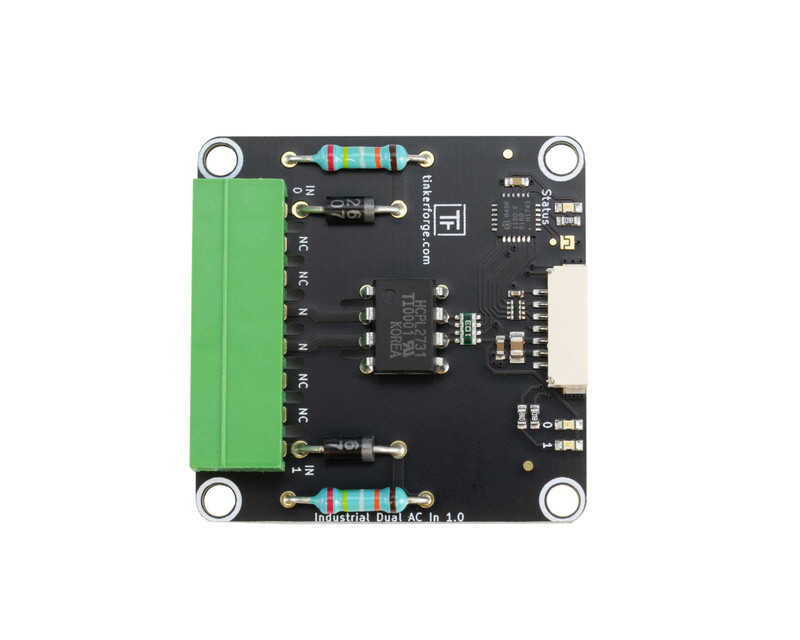

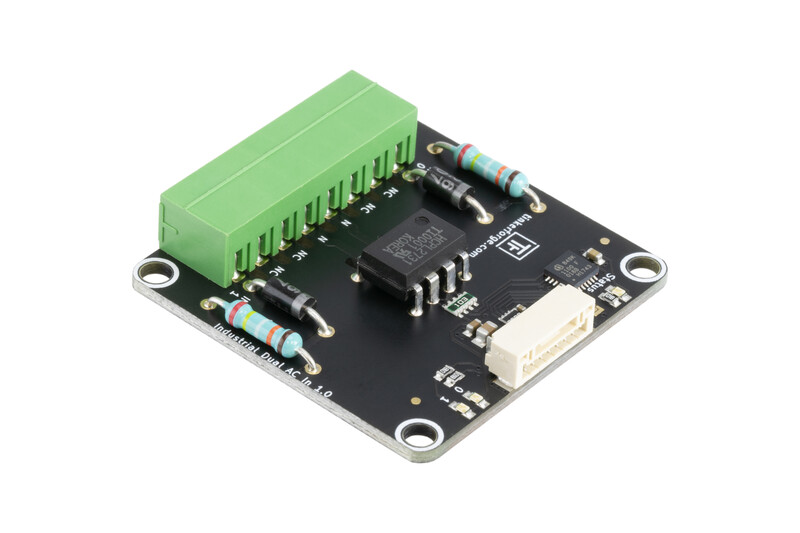

Industrial Dual AC In Bricklet¶

Features¶

• Zwei Eingänge um 230VAC Netzspannung zu erkennen

• Zustands-LED pro Eingang

Beschreibung¶

Das Industrial Dual AC In Bricklet kann dazu genutzt werden um die Eigenschaften von Bricks um zwei Eingänge zur Erkennung von 230VAC Netzspannung zu erweitern. Der Zustand jedes Eingangs wird mittels einer LED visualisiert.

Das Bricklet kann genutzt werden um zu Erkennen ob ein Leiter 230VAC Netzspannung führt.

Technische Spezifikation¶

Ressourcen¶

• HCPL2731 Optokoppler (Download)

• Schaltplan (Download)

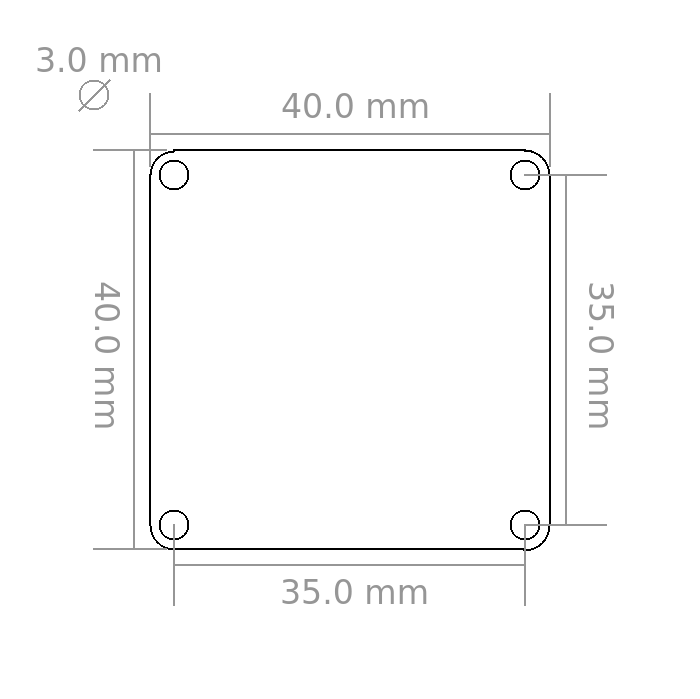

• Umriss und Bohrplan (Download)

• Quelltexte und Platinenlayout (Download)

• 3D Model (Online ansehen | Download: STEP, FreeCAD)

Anschlussmöglichkeit¶

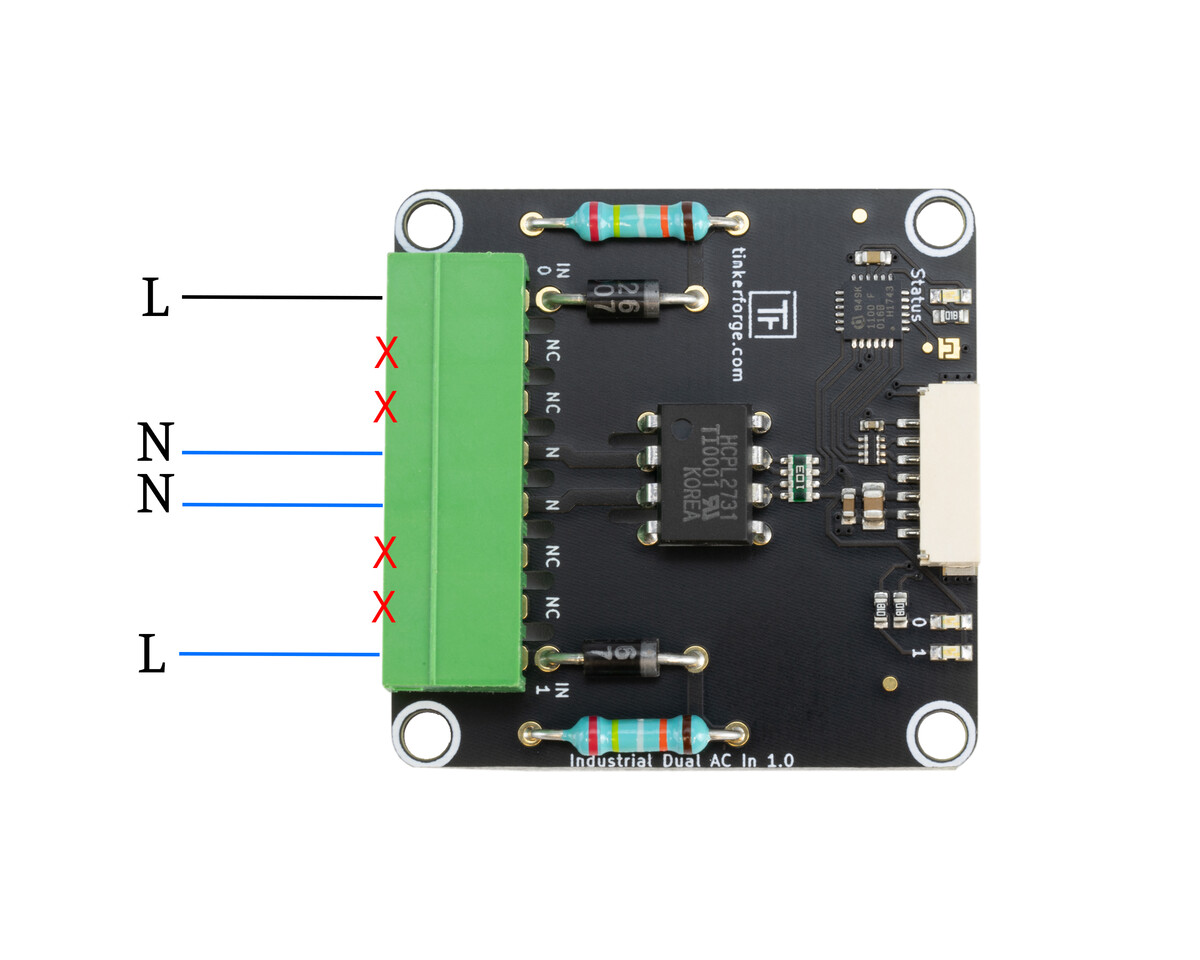

Das nachfolgende Foto stellt die Anschlussmöglichkeiten des Industrial Dual AC In Bricklets dar. Es können zwei Phasen (L) angeschlossen und überwacht werden. Diese verfügen über einen gemeinsamen Neutral-Anschluss (N), der über zwei Klemmen erreichbar ist.

Erster Test¶

Um ein Industrial Dual AC In Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Industrial Dual AC In Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.

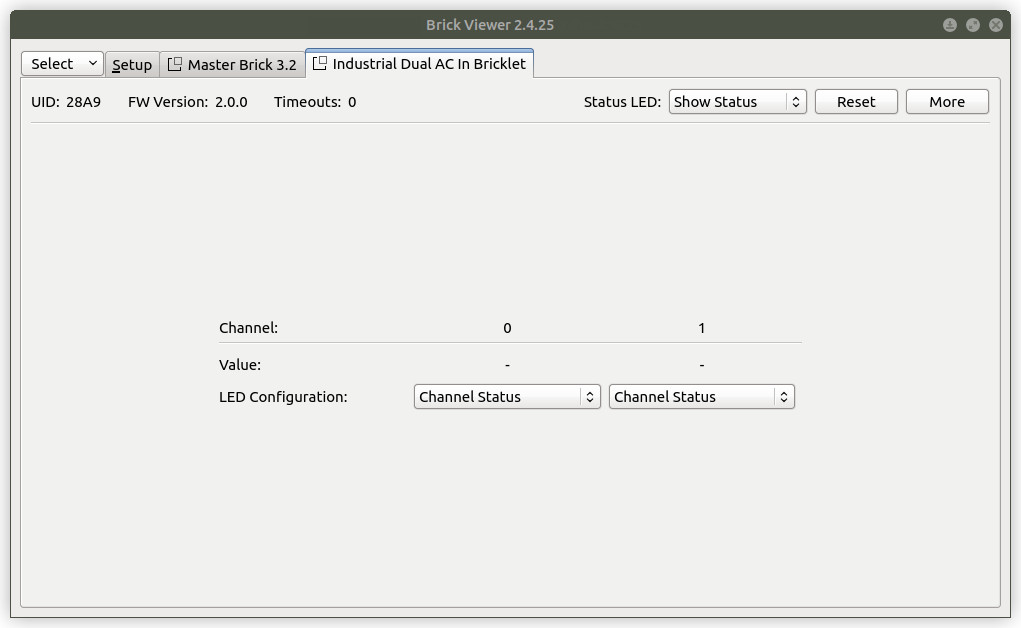

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Industrial Dual AC In Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert, sollte das Bricklet im Brick Viewer angezeigt werden.

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Industrial Dual AC In Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse¶

Fürr das Industrial Dual AC In Bricklet kann das Industrial Bricklets Gehäuse genutzt werden.

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

• Schraube Abstandshalter an das Bricklet,

• schraube Unterteil an untere Abstandshalter,

• baue Seitenteile auf,

• stecke zusammengebaute Seitenteile in Unterteil und

• schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Industrial Dual AC In Bricklet Gehäuses:

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle¶

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
