Real-Time Clock Bricklet

Bemerkung

Das Real-Time Clock Bricklet ist abgekündigt. Wir verkaufen noch unseren restlichen Lagerbestand. Als Ersatz wird das Real-Time Clock Bricklet 2.0 empfohlen.

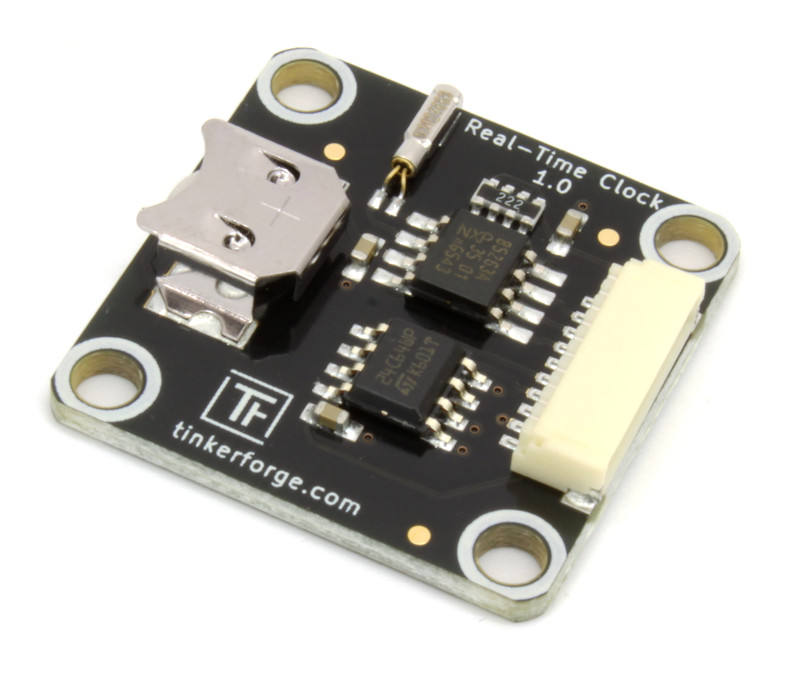

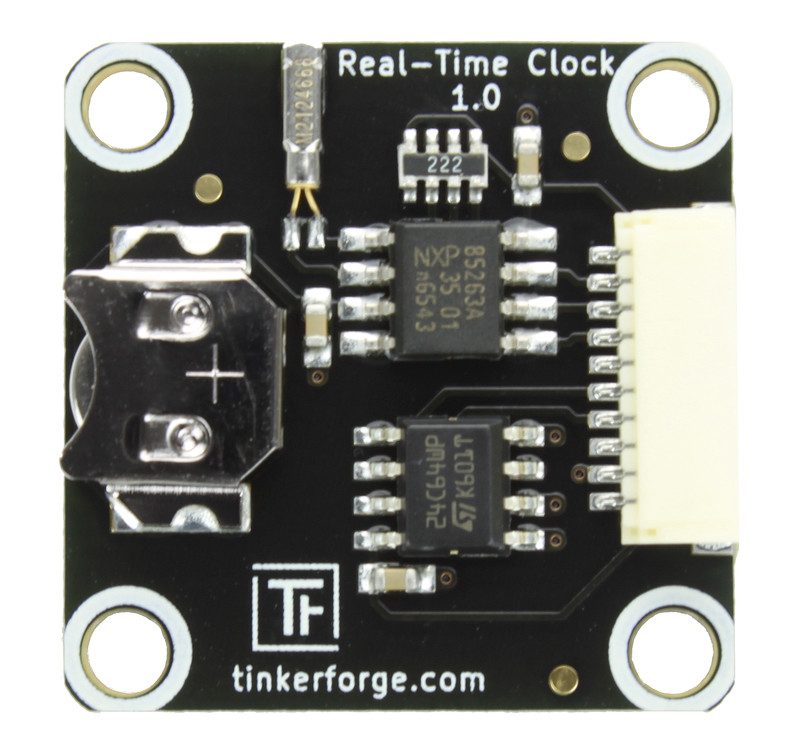

Features

  • Batteriegepufferte Echtzeituhr
  • Hundertstelsekunden Uhrzeitauflösung
  • Geringer Stromverbrauch im Batteriemodus

Beschreibung

Mit dem batteriegepufferte Real-Time Clock Bricklet können Bricks Datum und Uhrzeit über lange Zeiträume genau halten, auch wenn der Brick nicht durchgehend mit Strom versorgt wird.

Dieses Bricklet kann auch verwendet werden um die Systemzeit eines RED Bricks (mit diesem Beispielprogram) oder Raspberry Pis zu halten.

Technische Spezifikation

Eigenschaft Wert
Echtzeituhr PCF85263A
Stromverbrauch
< 5mW (< 1mA bei 5V)
1,05µW (680nA bei 1,55V) im Batteriemodus*

Datumsformat 2000-01-01 bis 2099-12-31 mit Wochentag und Schaltjahre
Uhrzeitformat 24h mit Hundertstelsekunden
Genauigkeit
±20ppm (±52,6 Sekunden pro Monat) unkalibriert
bis runter zu ±1ppm (±2,6 Sekunden pro Monat) kalibriert*
Batterietyp SR621SW / 364 / SR60 / S621 / SG1 oder LR60 / L621 / AG1
Batterieabmessung 6,8 x 2,2mm (0,27 x 0,09")

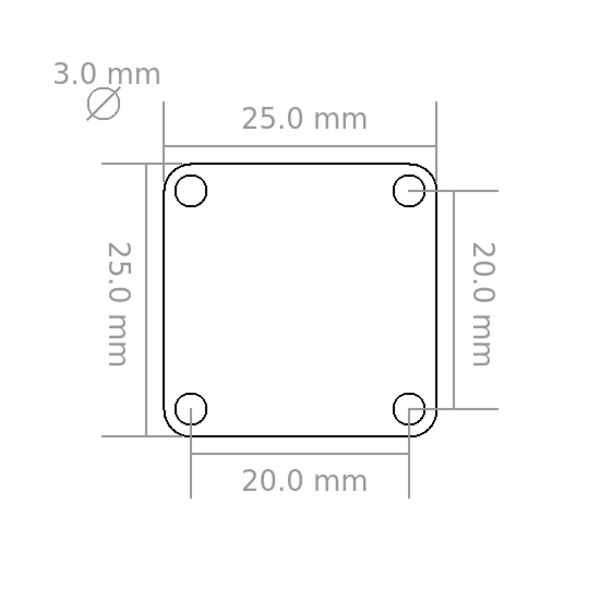

Abmessungen (W x D x H) 25 x 25 x 5mm (0,98 x 0,98 x 0,19")
Gewicht 3g

* Datenblattangabe

Ressourcen

Erster Test

Um ein Real-Time Clock Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Real-Time Clock Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Real-Time Clock Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird Datum und Zeit des Bricklets sowie das lokale Datum und die lokale Zeit angezeigt

Datum und Zeit des Bricklets können mit dem "Save Local" Knopf auf die das lokale Datum und die lokale Zeit gesetzt werden.

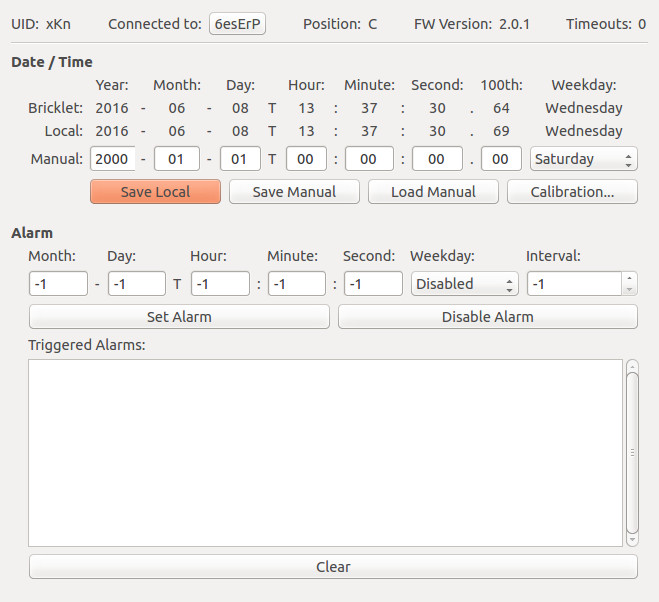

Real-Time Clock Bricklet im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Real-Time Clock Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

Ein laser-geschnittenes Gehäuse für das Real-Time Clock Bricklet ist verfügbar.

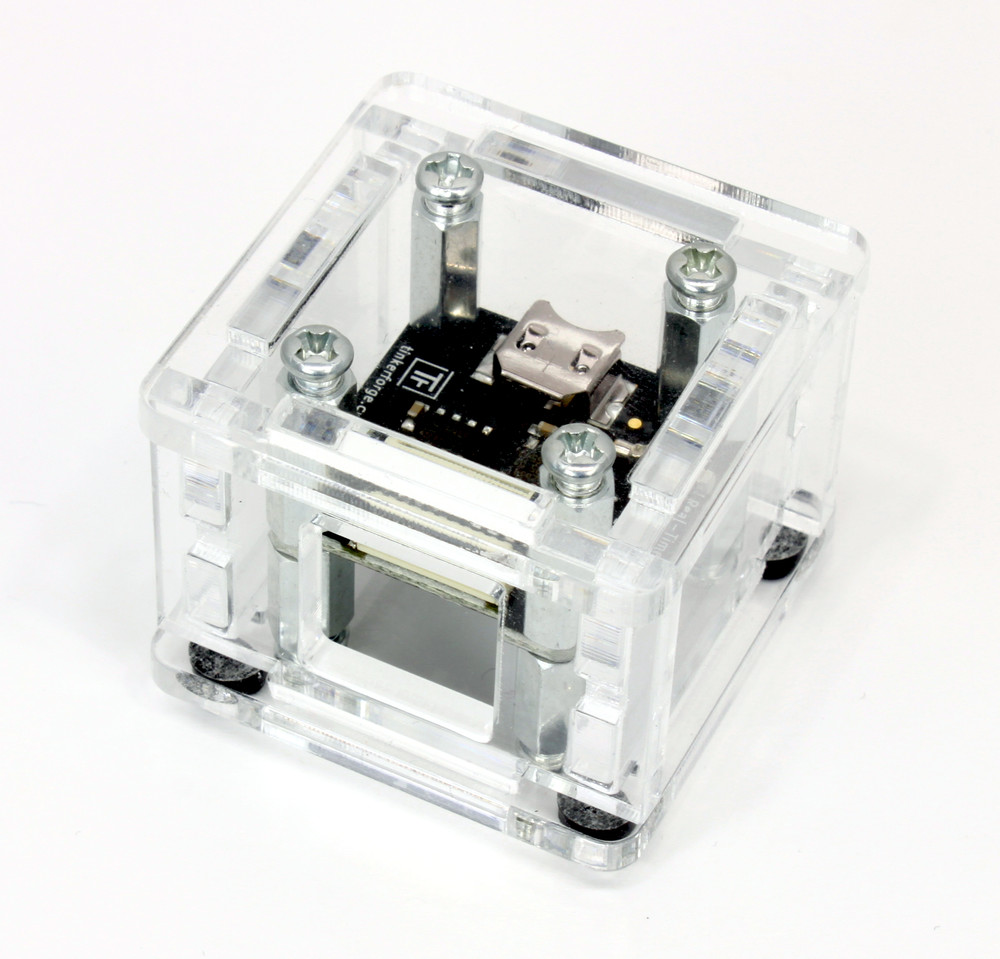

Gehäuse für Real-Time Clock Bricklet

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Abstandshalter an das Bricklet,
  • schraube Unterteil an untere Abstandshalter,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Unterteil und
  • schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Real-Time Clock Bricklet Gehäuses:

Explosionszeichnung für Real-Time Clock Bricklet

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.
