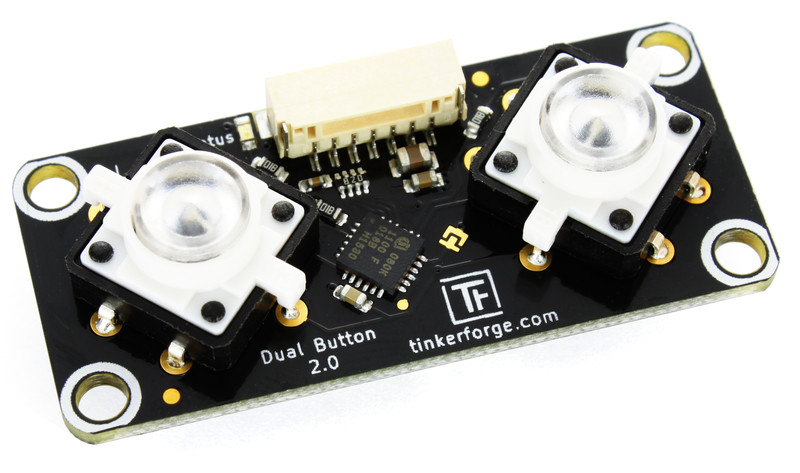

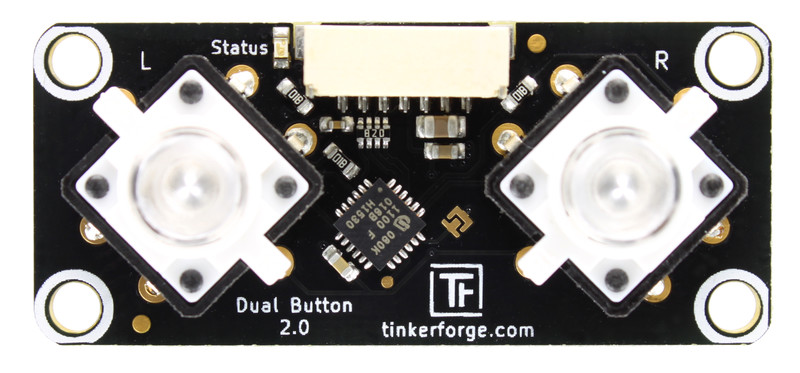

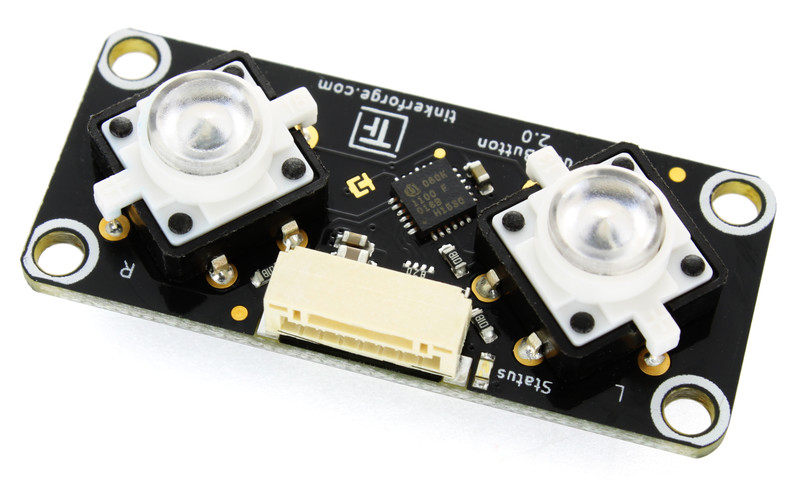

Dual Button Bricklet 2.0

Features

  • Zwei Taster mit eingebauten blauen LEDs
  • Auto-Toggle der LEDs möglich

Beschreibung

Das Dual Button Bricklet 2.0 ist mit zwei Drucktastern ausgestattet und kann Bricks um diese erweitern. Beide Taster haben eine eingebaute blaue LED. Der aktuelle Zustand der Taster (gedrückt/nicht gedrückt) und der LEDs (an/aus) kann jederzeit ausgelesen werden. Es ist möglich die LEDs selbst an/aus zu schalten sowie Auto-Toggle zu aktivieren. Im Auto-Toggle Modus werden die LEDs automatisch bei jedem Tastendruck umgeschaltet.

Es ist auch möglich Events zu nutzen. Dadurch kann auf einen Tastendruck reagiert werden ohne zu pollen.

Das Dual Button Bricklet 2.0 hat einen 7 Pol Bricklet Stecker und wird mit einem 7p-10p Bricklet Kabel mit einem Brick verbunden.

Technische Spezifikation

Eigenschaft Wert
Stromverbrauch 27mW (5.4mA bei 5V) + 3mW pro aktiver LED

Taster Typ Drucktaster mit LED
Taster Betätigungskraft 150gf
Taster Bewegungsdistanz 2,5mm
LED Farbe Blau

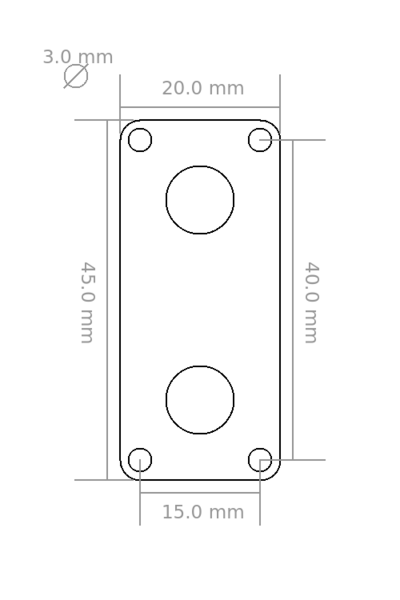

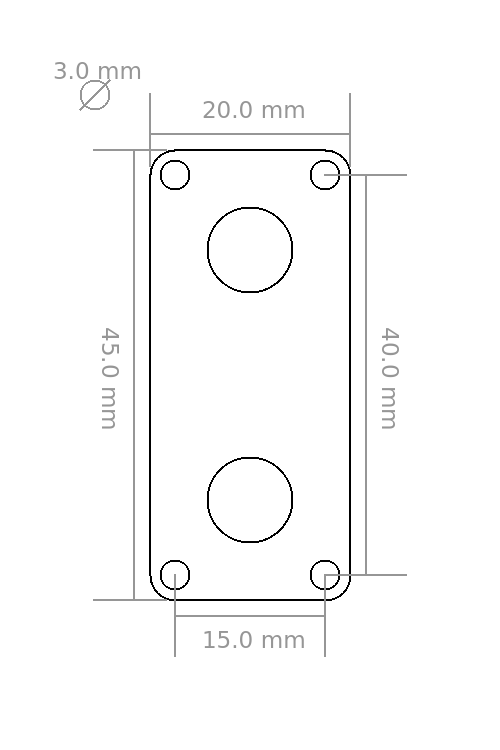

Abmessungen (B x T x H) 45 x 20 x 10mm (1,77 x 0,79 x 0,39")
Gewicht 5,5g

Ressourcen

Erster Test

Um ein Dual Button Bricklet 2.0 testen zu können müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Dual Button Bricklet 2.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden.

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Dual Button Bricklet 2.0" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert können nun Tastendrücke beobachtet werden sowie die Zustände der LEDs verändert werden.

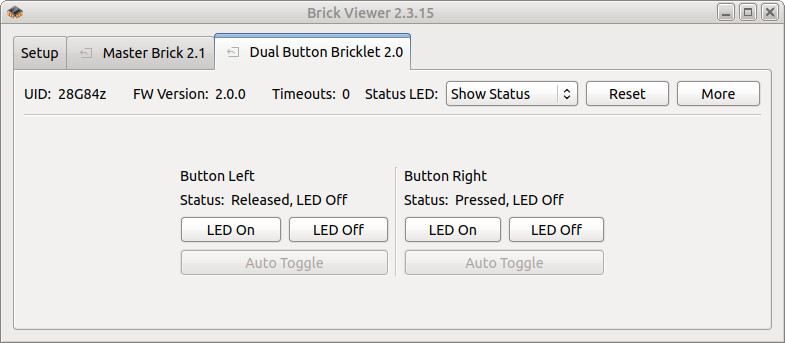

Dual Button Bricklet 2.0 im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Dual Button Bricklet 2.0 und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

Ein laser-geschnittenes Gehäuse für das Dual Button Bricklet 2.0 ist verfügbar.

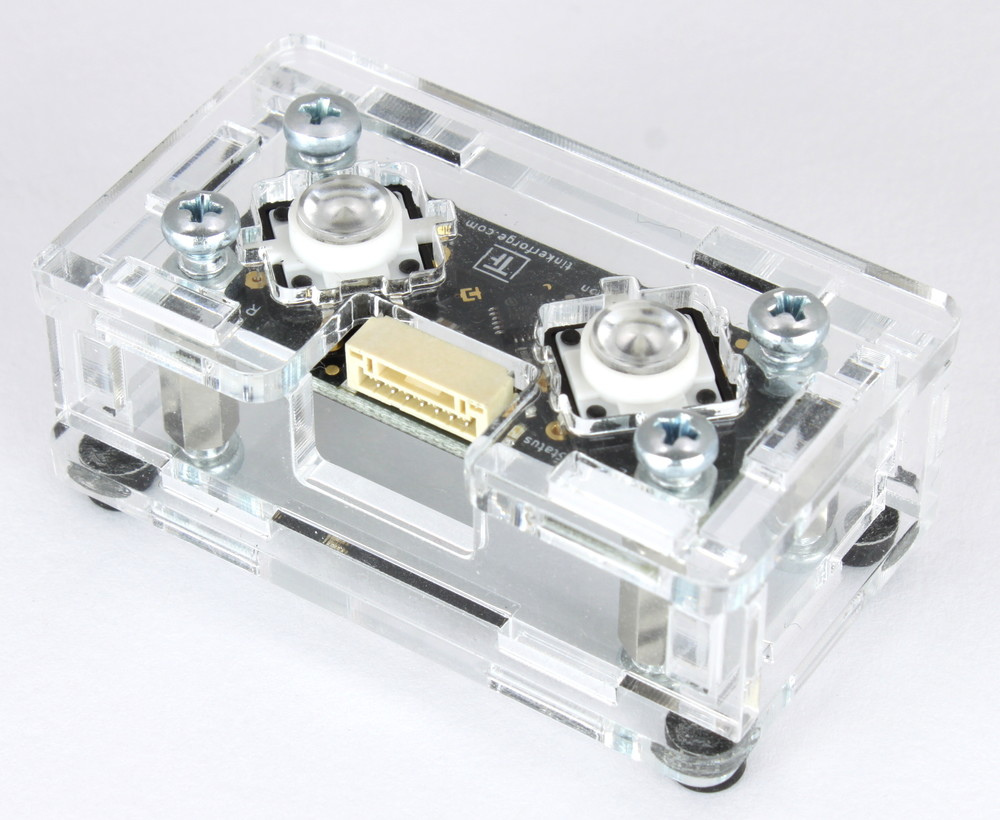

Gehäuse für Dual Button Bricklet 2.0

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Abstandshalter an das Bricklet,
  • schraube Unterteil an untere Abstandshalter,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Unterteil und
  • schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Dual Button Bricklet 2.0 Gehäuses:

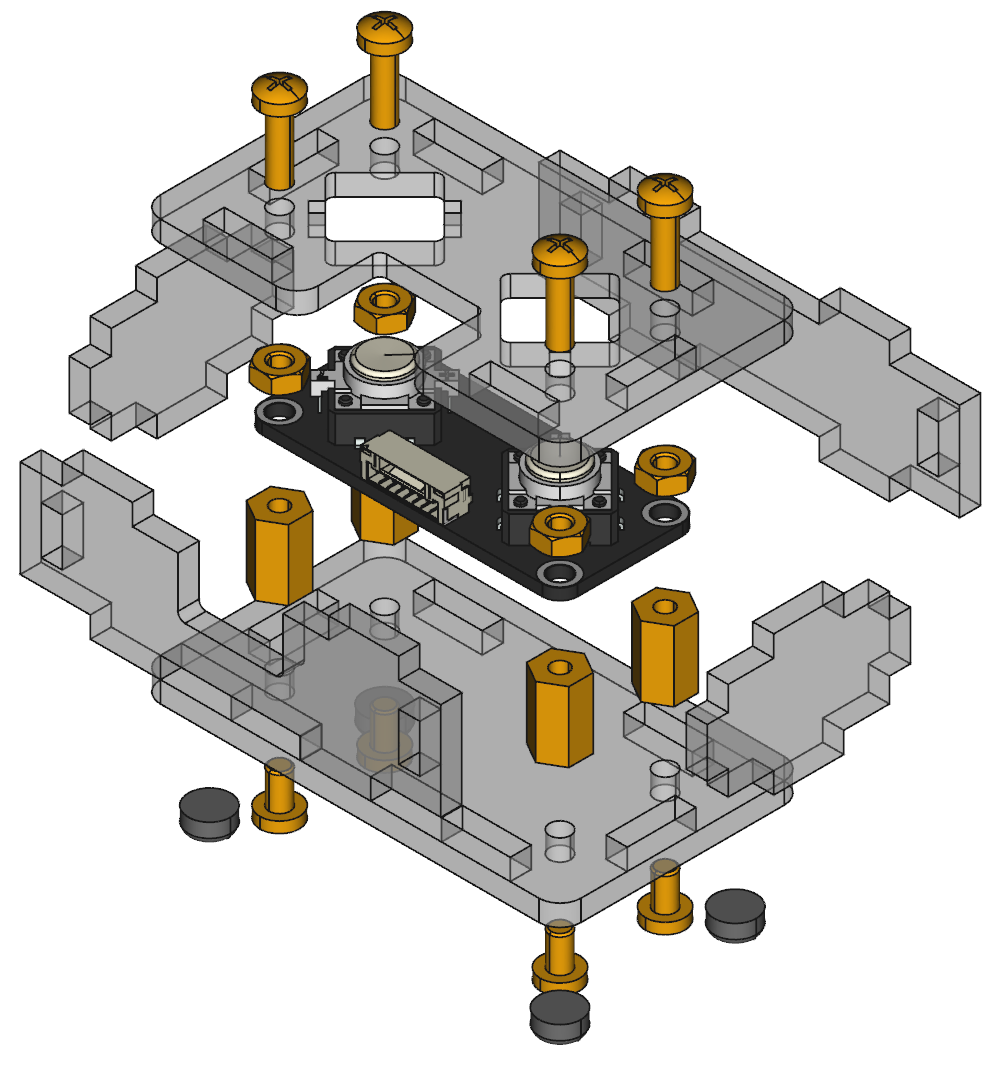

Explosionszeichnung für Dual Button Bricklet 2.0

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
