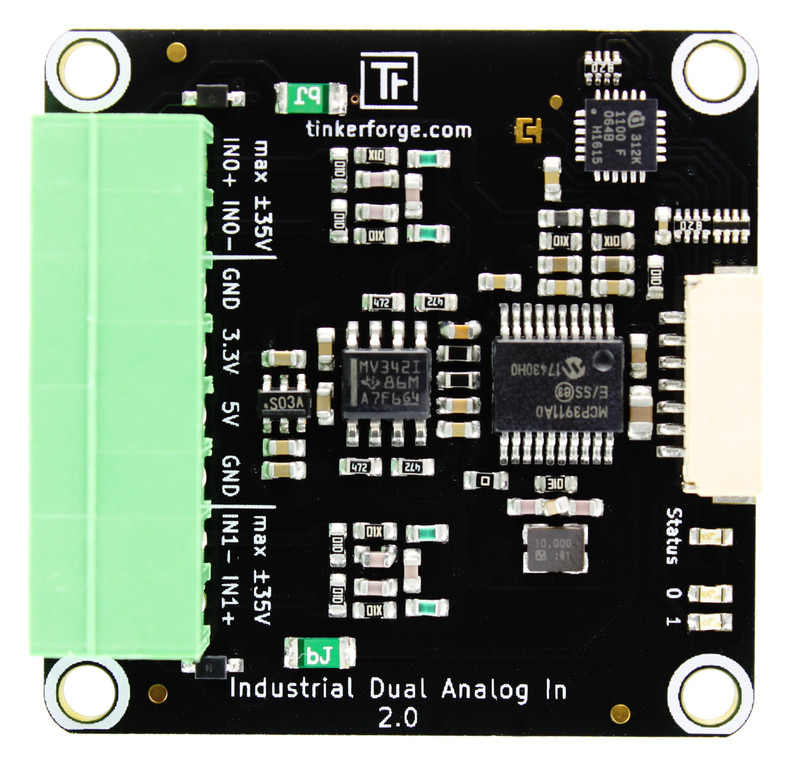

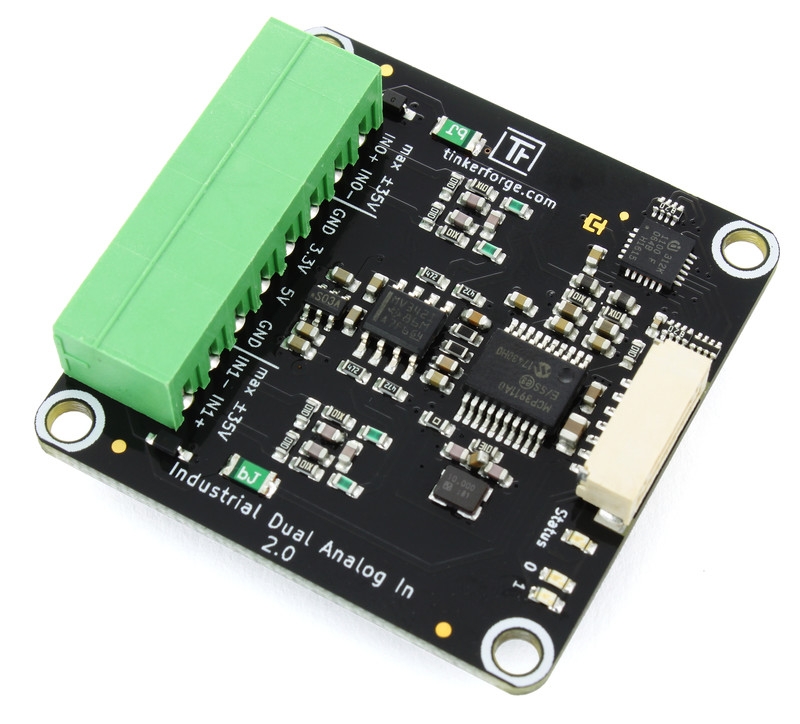

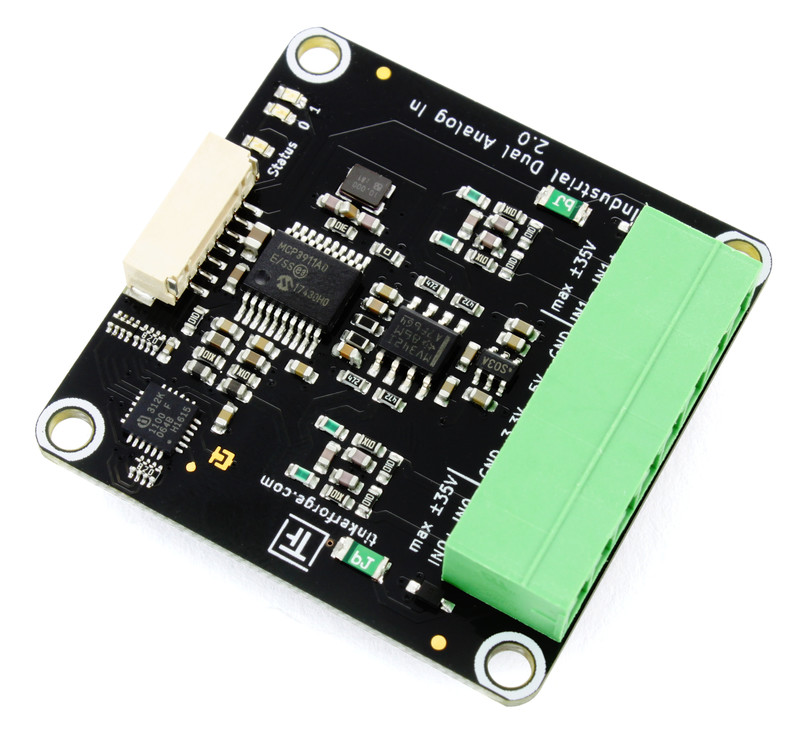

Industrial Dual Analog In Bricklet 2.0

Features

  • Unabhängig Messung zweier Spannungen zwischen -35V und +35V (DC)
  • 24Bit A/D-Wandler für hohe Auflösung
  • Individuell kalibriert
  • Genauigkeit von 0,1% / ±4mV über den gesamten Messbereich
  • Bis zu 976 Messwerte pro Sekunde

Beschreibung

Mit dem Industrial Dual Analog In Bricklet 2.0 können Bricks Spannungen präzise messen. Beide Kanäle des Bricklets sind kalibriert, so dass die Spannungsmessung sehr verlässlich ist.

Mit konfigurierbaren Events ist es möglich auf Spannungsänderungen zu reagieren ohne die Werte laufend abzufragen (kein Polling notwendig).

Das Bricklet verfügt über keine galvanische Trennung zum Tinkerforge System. Das heißt es gibt eine direkte elektrische Verbindung zwischen den Anschlussklemmen des Bricklets und dem restlichen System. Sollte dies in der jeweiligen Anwendung zu ungewollten Verbindungen, Masseschleifen oder Kurzschlüssen führen, so ist der Einsatz zusammen mit einem Isolator Bricklet ratsam.

Technische Spezifikation

Eigenschaft Wert
A/D-Wandler MCP3911
Stromverbrauch 50mW (10mA bei 5V)

Kanäle 2
Messbereich -35V bis +35V (DC)
Auflösung 24Bit
Genauigkeit 0,1% / ±4mV über den gesamten Messbereich
Maximaler Ausgangsstrom 150mA (3,3V), 150mA (5V)

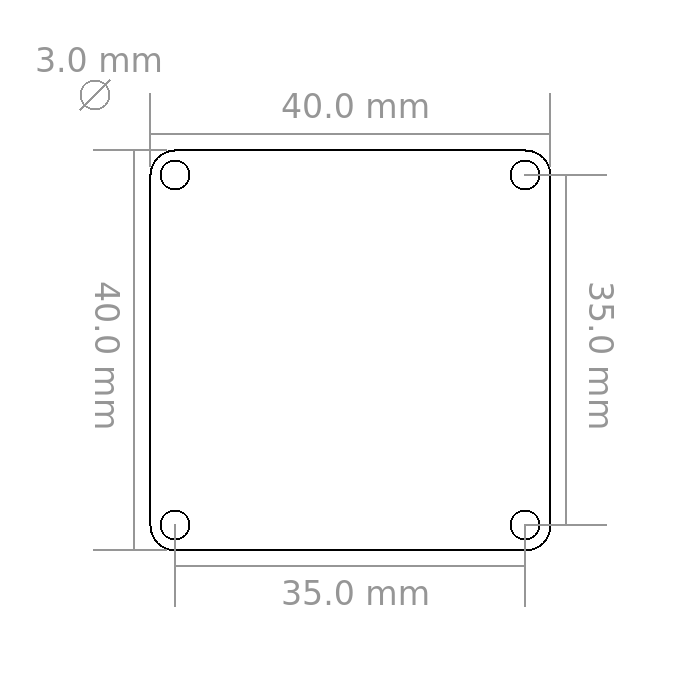

Abmessungen (B x T x H) 40 x 40 x 11mm (1,57 x 1,57 x 0,43")
Gewicht 9g

Ressourcen

Anschlussmöglichkeit

Das Industrial Dual Analog In Bricklet 2.0 besitzt eine 8 Pol Anschlussklemme. Das folgende Bild stellt die Anschlussmöglichkeiten dar:

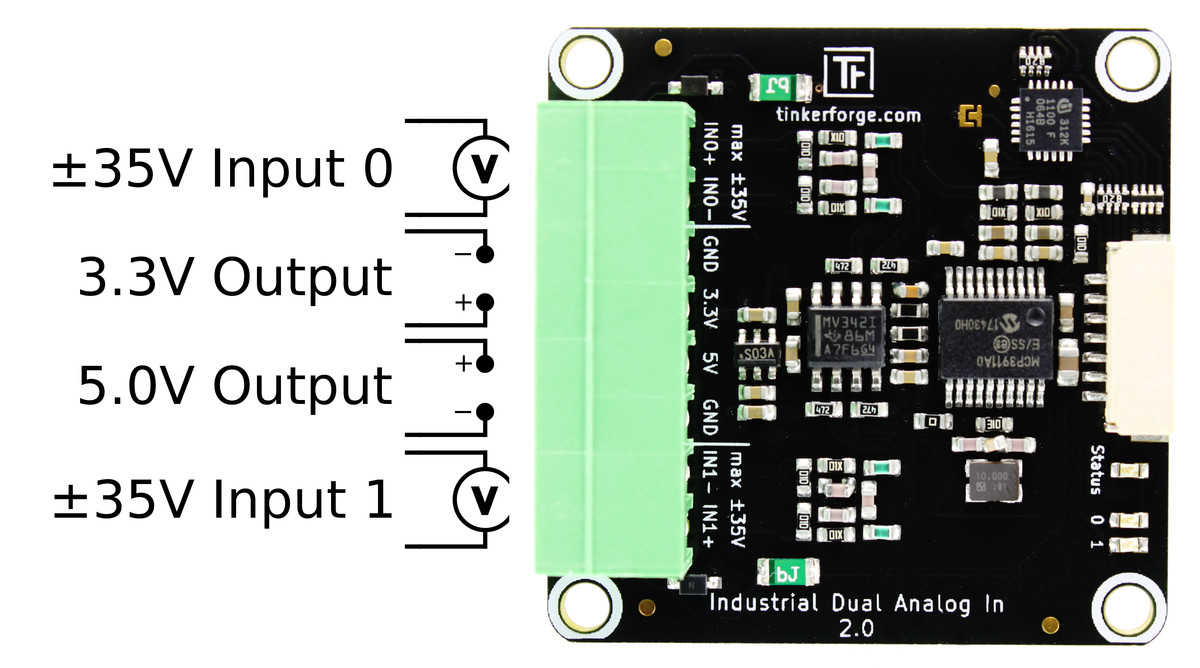

Industrial Dual Analog In Bricklet Steckerbelegung

Erster Test

Um ein Industrial Dual Analog In Bricklet 2.0 testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Industrial Dual Analog In Bricklet 2.0 mittels eines Bricklet Kabels mit einem Brick verbunden werden. Anschließend muss eine zu messende Gleichspannungsquelle mit dem Bricklet verbunden werden. Als Test kann der 3,3V Ausgang mit dem IN0- Eingang und der GND Pin mit dem IN0+ Eingang verbunden werden.

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Industrial Dual Analog In Bricklet 2.0" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird die gemessene Spannung angezeigt. Der Graph gibt den zeitlichen Verlauf der Spannung wieder.

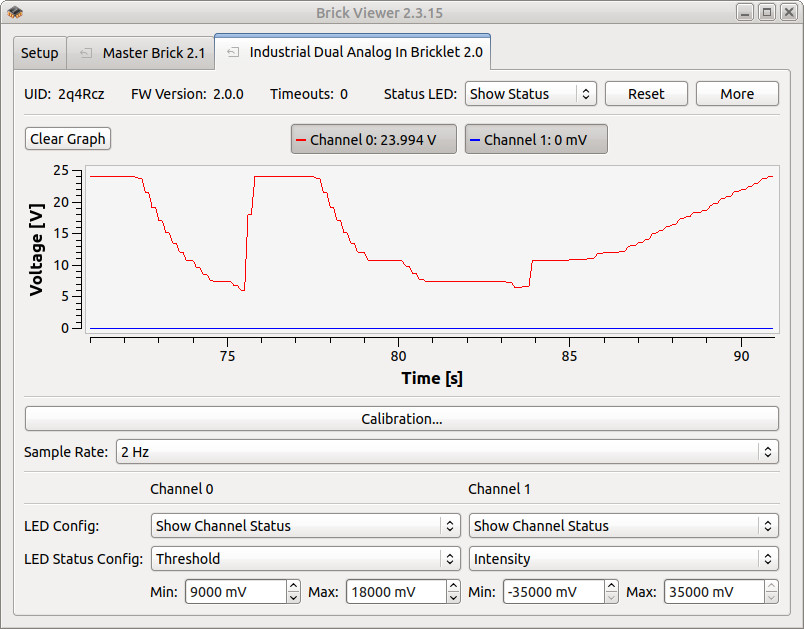

Industrial Dual Analog In Bricklet 2.0 im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Industrial Dual Analog In Bricklet 2.0 und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

Ein laser-geschnittenes Gehäuse für das Industrial Dual Analog In Bricklet 2.0 ist verfügbar.

Gehäuse für Industrial Dual Analog In Bricklet 2.0

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Abstandshalter an das Bricklet,
  • schraube Unterteil an untere Abstandshalter,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Unterteil und
  • schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Industrial Dual Analog In Bricklet 2.0 Gehäuses:

Explosionszeichnung für Industrial Dual Analog In Bricklet 2.0

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C/C++ für Mikrocontroller API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
openHAB API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
