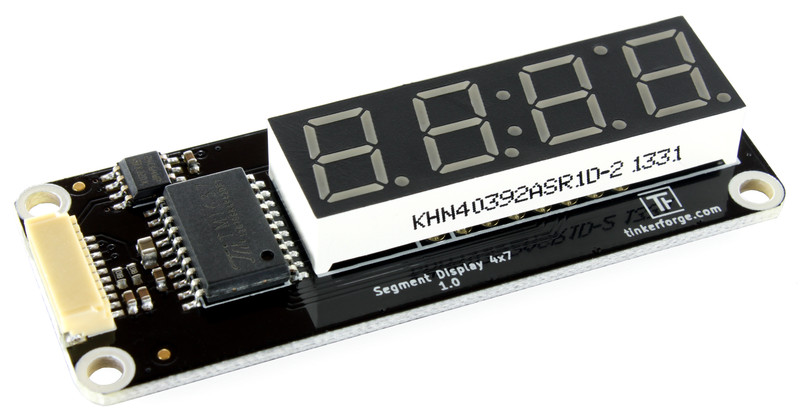

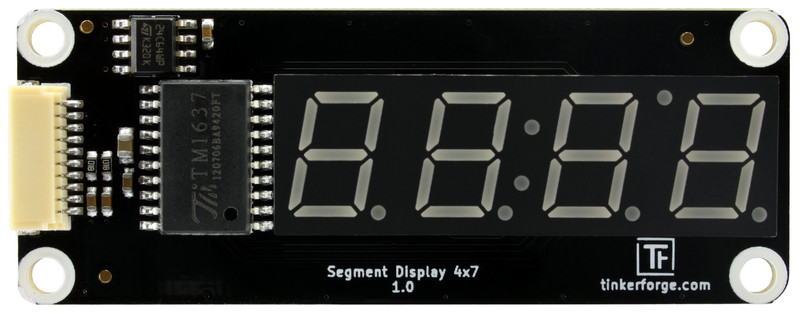

Segment Display 4x7 Bricklet

Features

  • Vier 7-Segment Anzeigen mit schaltbarem Doppelpunkt
  • Helligkeit der Segmente konfigurierbar
  • Konfigurierbare Zähler Funktion

Beschreibung

Das Segment Display 4x7 Bricklet kann genutzt werden um vier 7-Segment-Anzeigen und einen Doppelpunkt über Bricks zu steuern. Jedes der 29 Segmente kann eigenständig geschaltet werden. Es ist zusätzlich möglich die Helligkeit der Segmente einzustellen. Neben der Möglichkeit des Schaltens einzelner Segmente bietet die API auch einen Anwender-konfigurierbaren Zähler.

Technische Spezifikation

Eigenschaft Wert
Stromverbrauch
1mA (alle Segmente aus)
6mA (alle Segmente an mit minimaler Helligkeit)
62mA (alle Segmente an mit maximaler Helligkeit)

Segmentbreite 6mm
Segmenthöhe 10mm
Helligkeit eines Segments Konfigurierbar, bis zu 70mcd

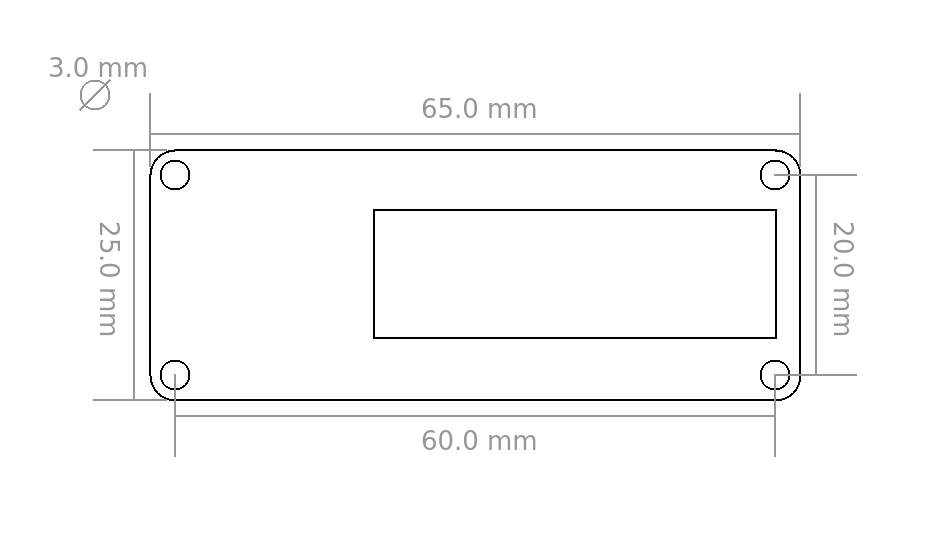

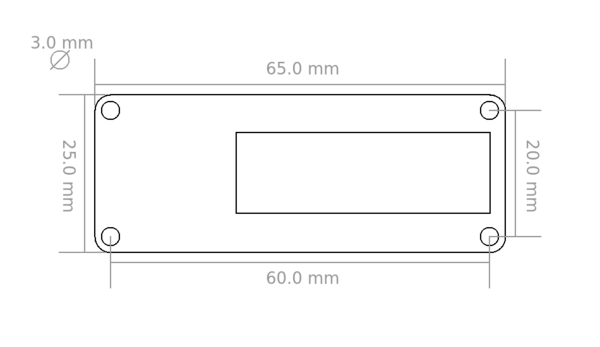

Abmessungen (B x T x H) 25 x 65 x 9mm (0,98 x 2,56 x 0,35")
Gewicht 11g

Ressourcen

Erster Test

Um ein Segment Display 4x7 Bricklet testen zu können müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Segment Display 4x7 Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Segment Display 4x7 Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird können die einzelnen Segmente nun ein-/ausgeschaltet werden.

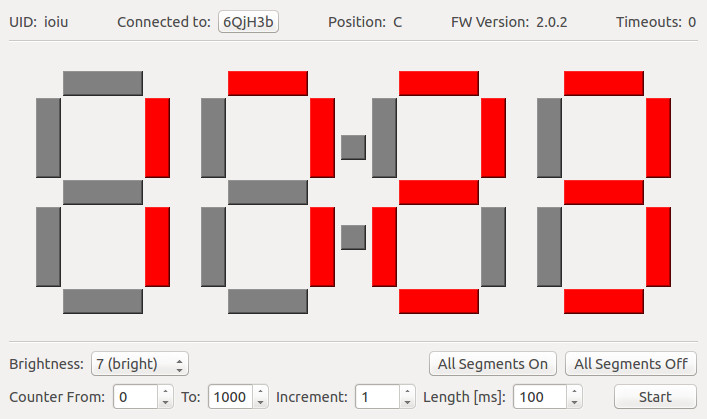

Segment Display 4x7 Bricklet im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Segment Display 4x7 Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

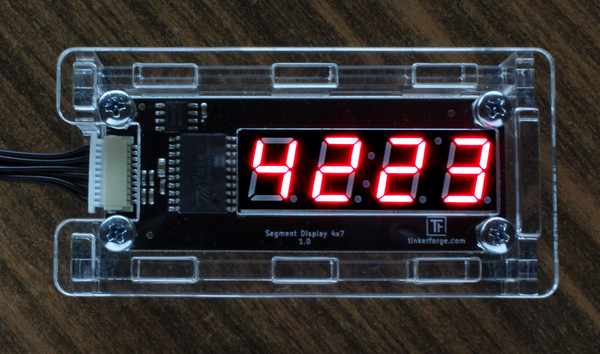

Ein laser-geschnittenes Gehäuse für das Segment Display 4x7 Bricklet ist verfügbar.

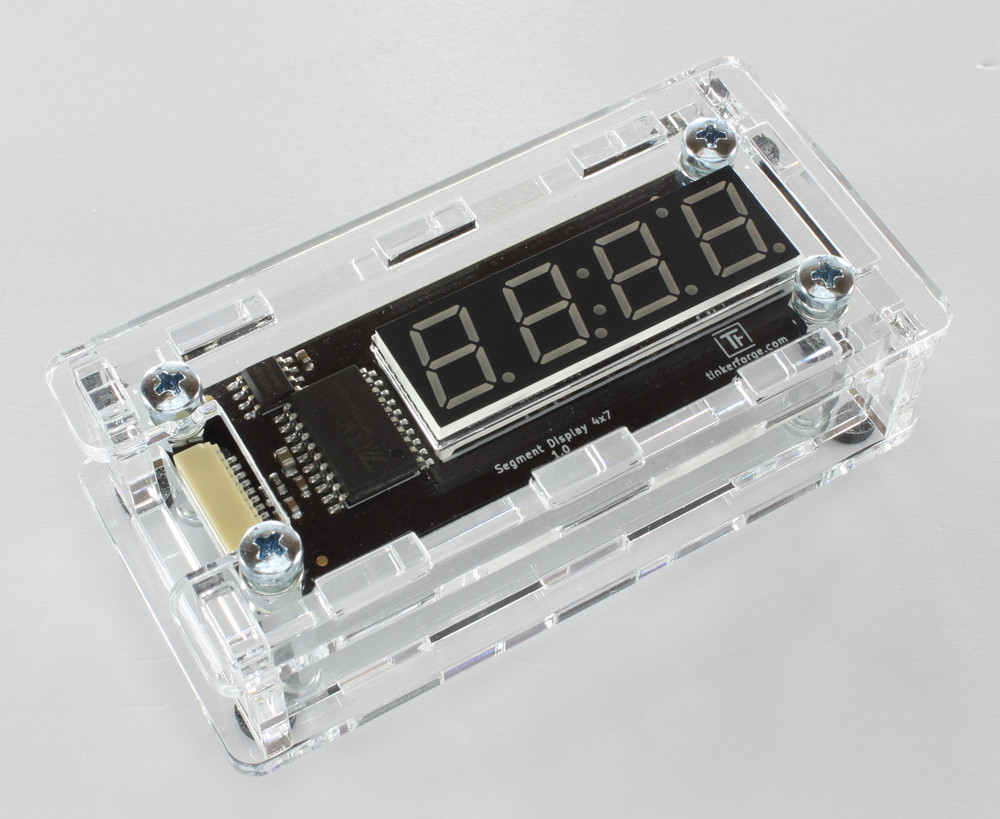

Gehäuse für Segment Display 4x7 Bricklet

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Bricklet an Oberteil mit Abstandshalter von unten und den langen Schrauben von oben,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Oberteil und
  • schraube Unterteil auf unteren Abstandshalter.

Im folgenden befindet sich eine Explosionszeichnung des Segment Display 4x7 Bricklet-Gehäuse:

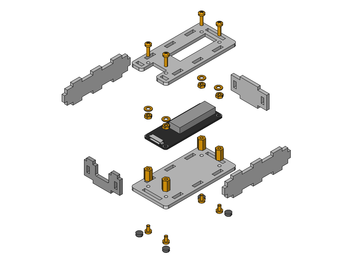

Explosionszeichnung für Segment Display 4x7 Bricklet

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API

Bekannte Fehler/Probleme

Falls das Segment Display 4x7 Bricklet (Version 1.0) an ein Master Brick angeschlossen wird, sollte versucht werden dieses an Port A oder B anzuschließen (nicht C und D). Das Segment Display 4x7 Bricklet speist eine Spannung zurück zum Master, welches den Analog-Digital-Wandler des Mikrocontrollers stören kann.

Dieses Problem wird in der nächsten Produktversion gelöst.
