Tilt Bricklet

Bemerkung

Das Tilt Bricklet ist abgekündigt. Wir verkaufen noch unseren restlichen Lagerbestand. Als Ersatz wird das Accelerometer Bricklet 2.0 empfohlen.

Features

  • Erkennt Neigung des Bricklets (Neigungsschalter offen/geschlossen)
  • Erkennt ob Bricklet vibriert

Beschreibung

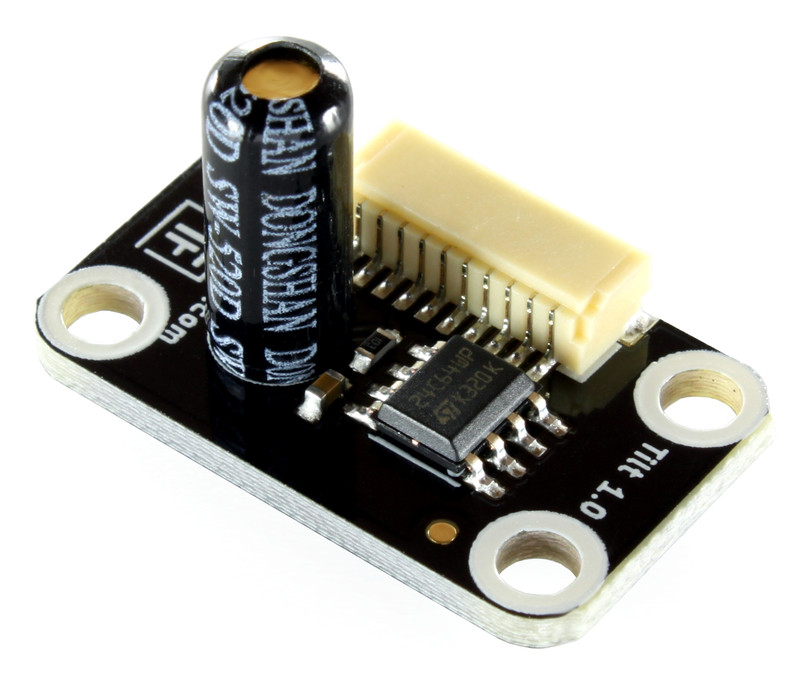

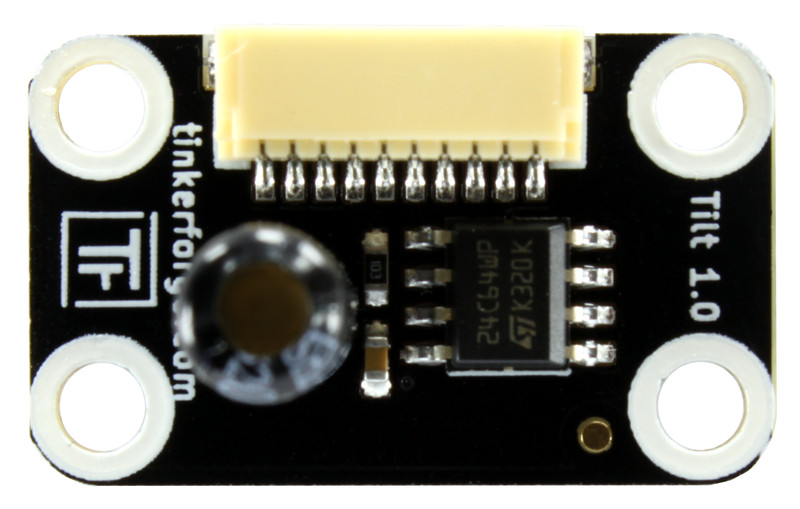

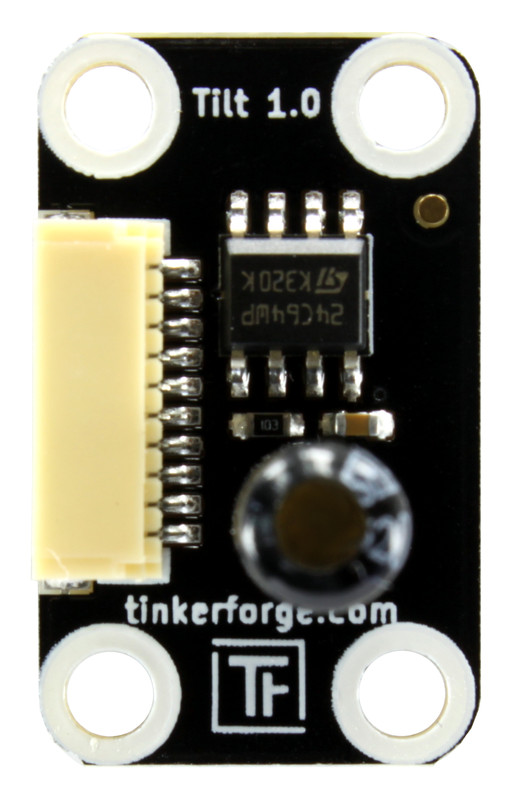

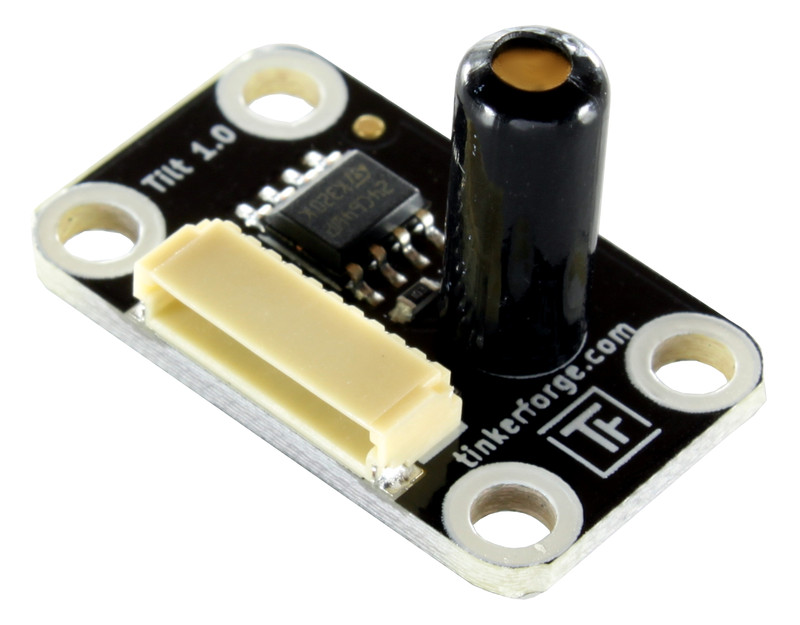

Das Tilt Bricklet ist mit einem Neigungsschalter ausgestattet. Bricks können somit erkennen ob das Bricklet aktuell geneigt ist oder ob es vibriert.

Es ist möglich Events zu konfigurieren die automatisch ausgelöst werden wenn sich der Status des Tilt Bricklets ändert.

Technische Spezifikation

Eigenschaft Wert
Stromverbrauch 1mA

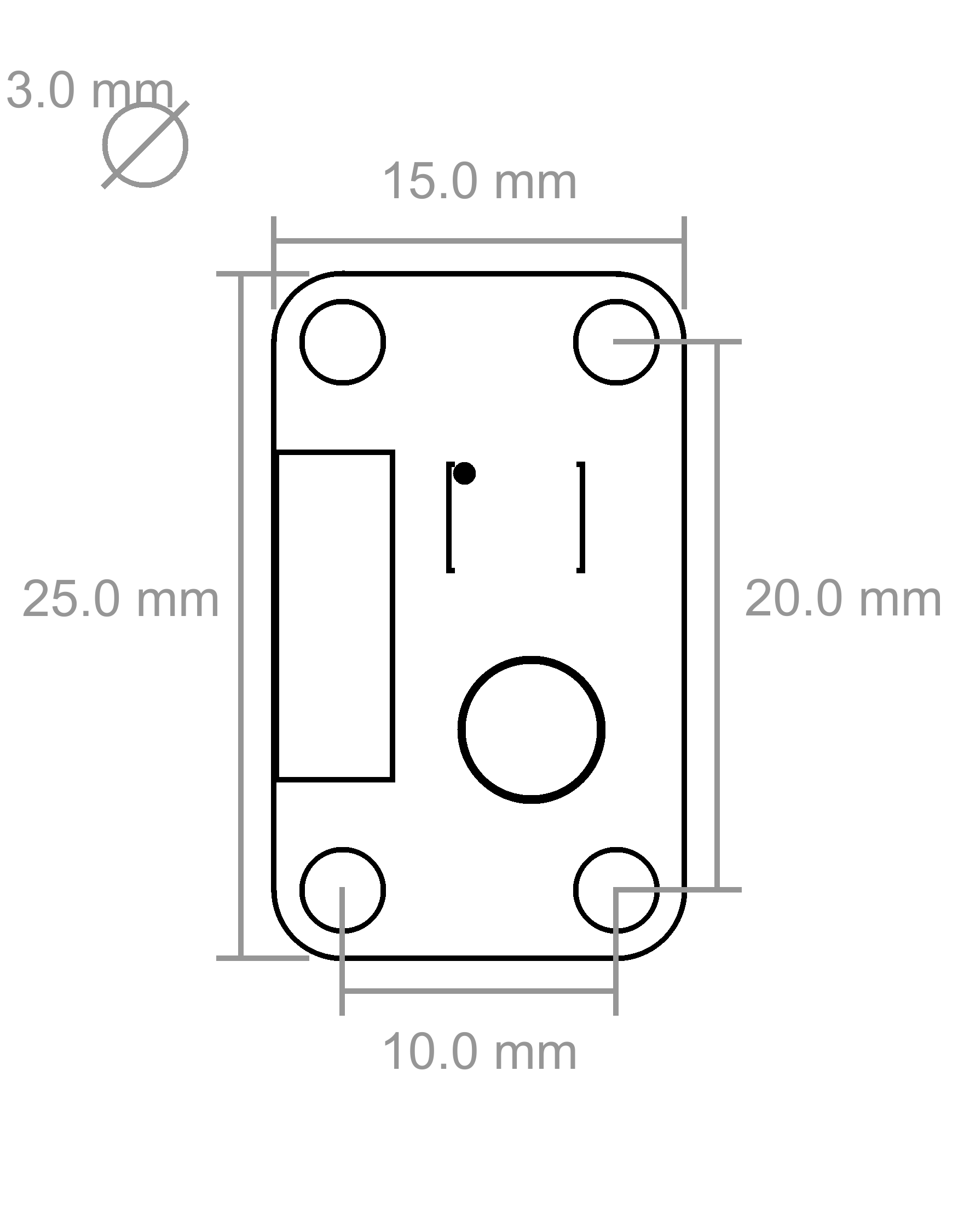

Abmessungen (B x T x H) 25 x 15 x 15mm (0,98 x 0,59 x 0,59")
Gewicht 3g

Ressourcen

Erster Test

Um ein Tilt Bricklet testen zu können, müssen zuerst Brick Daemon und Brick Viewer installiert werden. Brick Daemon arbeitet als Proxy zwischen der USB Schnittstelle der Bricks und den API Bindings. Brick Viewer kann sich mit Brick Daemon verbinden, gibt Informationen über die angeschlossenen Bricks und Bricklets aus und ermöglicht es diese zu testen.

Als nächstes muss das Tilt Bricklet mittels eines Bricklet Kabels mit einem Brick verbunden werden.

Wenn der Brick per USB an den PC angeschlossen wird sollte einen Moment später im Brick Viewer ein neuer Tab namens "Tilt Bricklet" auftauchen. Wähle diesen Tab aus. Wenn alles wie erwartet funktioniert wird nun der aktuelle Status des Tilt Bricklet angezeigt.

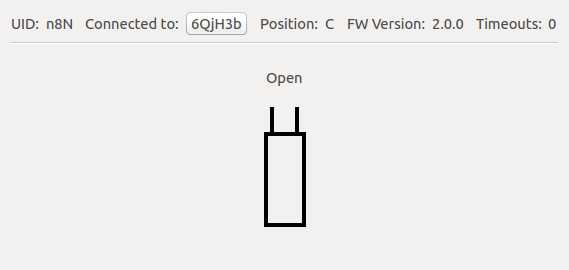

Tilt Bricklet im Brick Viewer

Nun kann ein eigenes Programm geschrieben werden. Der Abschnitt Programmierschnittstelle listet die API des Tilt Bricklet und Beispiele in verschiedenen Programmiersprachen auf.

Gehäuse

Ein laser-geschnittenes Gehäuse für das Tilt Bricklet ist verfügbar.

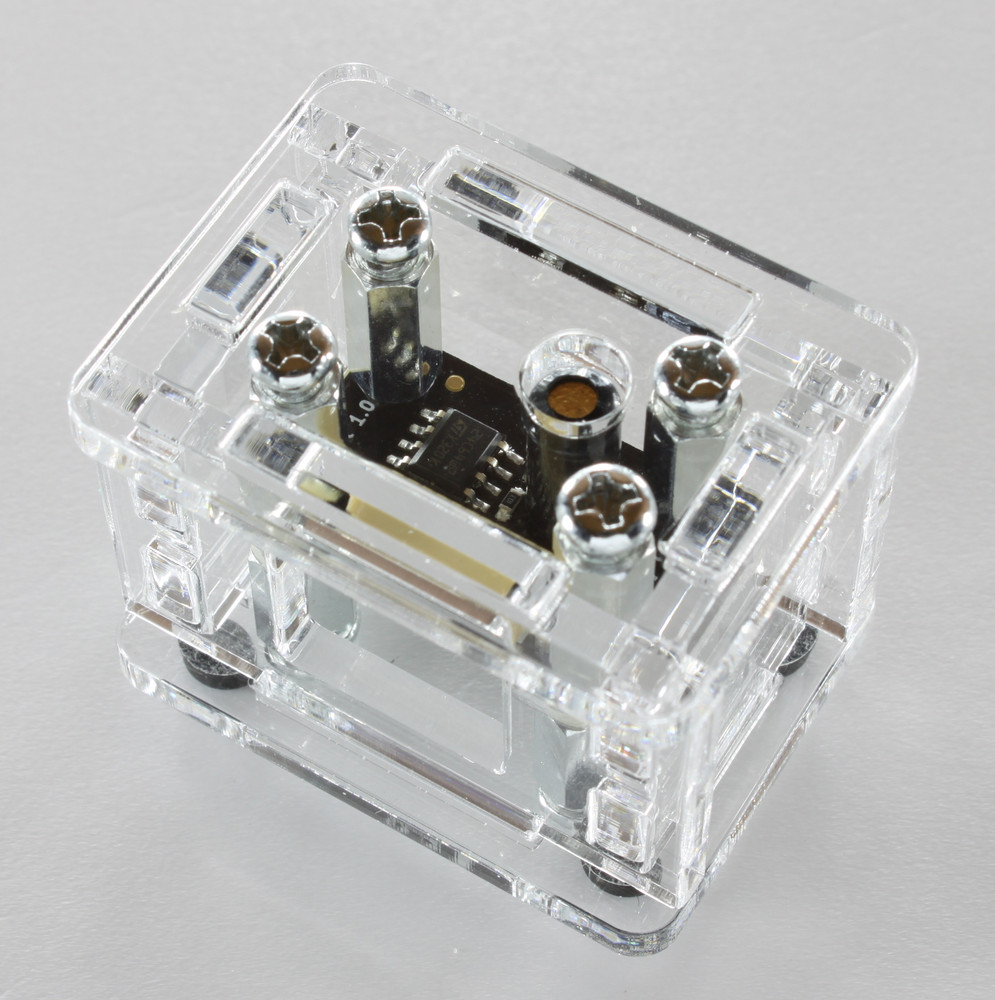

Gehäuse für Tilt Bricklet

Der Aufbau ist am einfachsten wenn die folgenden Schritte befolgt werden:

  • Schraube Abstandshalter an das Bricklet,
  • schraube Unterteil an untere Abstandshalter,
  • baue Seitenteile auf,
  • stecke zusammengebaute Seitenteile in Unterteil und
  • schraube Oberteil auf obere Abstandshalter.

Im Folgenden befindet sich eine Explosionszeichnung des Tilt Bricklet Gehäuses:

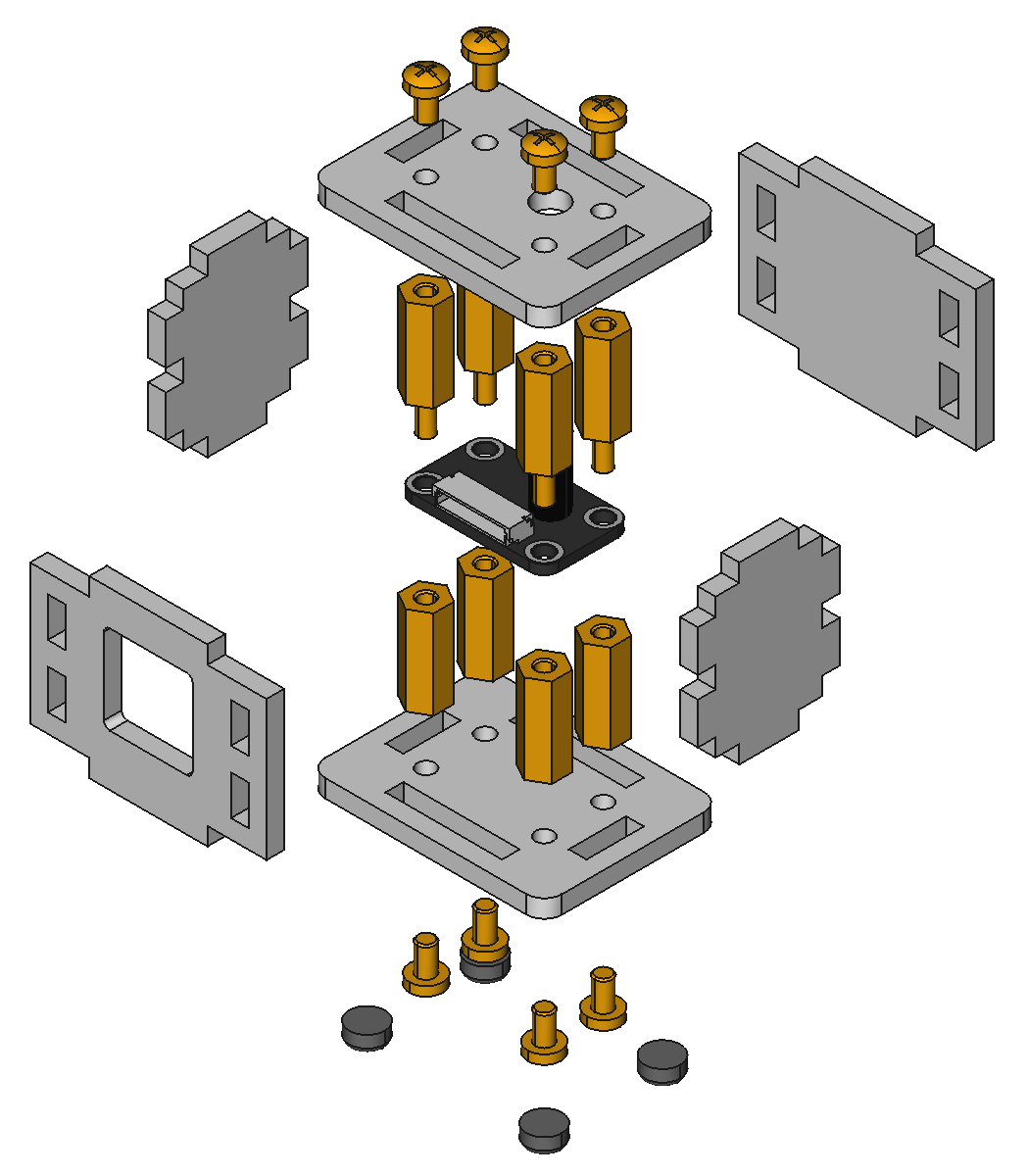

Explosionszeichnung für Tilt Bricklet

Hinweis: Auf beiden Seiten der Platten ist eine Schutzfolie, diese muss vor dem Zusammenbau entfernt werden.

Programmierschnittstelle

Siehe Programmierschnittstelle für eine detaillierte Beschreibung.

Sprache API Beispiele Installation
C/C++ API Beispiele Installation
C# API Beispiele Installation
Delphi/Lazarus API Beispiele Installation
Go API Beispiele Installation
Java API Beispiele Installation
JavaScript API Beispiele Installation
LabVIEW API Beispiele Installation
Mathematica API Beispiele Installation
MATLAB/Octave API Beispiele Installation
MQTT API Beispiele Installation
openHAB API Beispiele Installation
Perl API Beispiele Installation
PHP API Beispiele Installation
Python API Beispiele Installation
Ruby API Beispiele Installation
Rust API Beispiele Installation
Shell API Beispiele Installation
Visual Basic .NET API Beispiele Installation
TCP/IP API
Modbus API
